Maximale Leistung und Zuverlässigkeit für Ihre anspruchsvollsten Schaltungen: Der MJ 3000 ISC Darlington-Transistor
Sie benötigen eine leistungsstarke und robuste Lösung für Ihre Schaltungstechnik, die auch unter hoher Last zuverlässig arbeitet? Der MJ 3000 ISC Darlington-Transistor ist die ideale Wahl für Ingenieure, Entwickler und anspruchsvolle Bastler, die eine erstklassige Performance und Langlebigkeit ihrer elektronischen Komponenten erwarten. Dieser NPN-Darlington-Transistor übertrifft Standardbausteine durch seine beeindruckende Strombelastbarkeit und Leistung, was ihn zur perfekten Komponente für komplexe Schaltanwendungen macht.
Warum der MJ 3000 ISC die überlegene Wahl ist
Der MJ 3000 ISC Darlington-Transistor wurde entwickelt, um die Grenzen herkömmlicher Transistoren zu erweitern. Seine überlegene Konstruktion ermöglicht eine deutlich höhere Verstärkung und Stromtragfähigkeit bei gleichzeitig exzellenter thermischer Performance. Dies bedeutet für Sie: Weniger Ausfälle, höhere Effizienz und die Möglichkeit, anspruchsvollere Designs mit größerer Sicherheit umzusetzen. Vergessen Sie Kompromisse bei der Leistung – der MJ 3000 ISC liefert.
Herausragende Leistungsmerkmale und Vorteile
- Hohe Stromverstärkung: Dank der Darlington-Konfiguration bietet der MJ 3000 ISC eine extrem hohe Stromverstärkung (hFE), die selbst kleine Steuersignale in hohe Ausgangsströme umwandelt. Dies minimiert den Bedarf an vorgeschalteten Treiberschaltungen und vereinfacht Ihr Design.
- Beeindruckende Leistung: Mit einer maximalen Verlustleistung von 150W und einer Kollektor-Emitter-Spannung von bis zu 60V ist dieser Transistor prädestiniert für Anwendungen, die hohe Energieumwandlung erfordern, wie z.B. Motorsteuerungen, Netzteilregler und Audioverstärker.
- Robuste Bauweise: Das TO-3 Gehäuse ist ein industrieller Standard für Hochleistungsbauteile und bietet eine hervorragende Wärmeableitung sowie mechanische Stabilität, was für den langlebigen Einsatz unter anspruchsvollen Bedingungen unerlässlich ist.
- Vielseitige Einsatzmöglichkeiten: Ob in industriellen Steuerungen, Labornetzteilen oder professionellen Audioanwendungen – der MJ 3000 ISC ist eine verlässliche Wahl, wenn es auf Leistung und Zuverlässigkeit ankommt.
- Stabile Schaltcharakteristik: Erwarten Sie eine konsistente und vorhersehbare Schaltcharakteristik, die für präzise Steuerung und Schutz Ihrer Schaltungen sorgt.
Detaillierte Spezifikationen im Überblick
Die technische Exzellenz des MJ 3000 ISC Darlington-Transistors wird durch seine präzise gefertigten Spezifikationen untermauert. Diese Details sind entscheidend für die Auswahl der richtigen Komponente für Ihre spezifischen Anforderungen:
| Merkmal | Spezifikation | Beschreibung |
|---|---|---|
| Transistor-Typ | NPN Darlington | Basiert auf der NPN-Halbleiterstruktur und nutzt die Darlington-Schaltung für extrem hohe Stromverstärkung. |
| Max. Kollektor-Emitter-Spannung (VCEO) | 60V | Ermöglicht den Einsatz in Schaltungen, die bis zu 60 Volt zwischen Kollektor und Emitter benötigen, ohne dass es zu einem Durchbruch kommt. |
| Max. Kollektorstrom (IC) | 10A | Kann kontinuierlich einen Kollektorstrom von bis zu 10 Ampere schalten, was für viele Hochleistungsanwendungen ausreichend ist. |
| Max. Verlustleistung (PD) | 150W | Diese hohe Verlustleistung spiegelt die Fähigkeit des Transistors wider, erhebliche Mengen an Wärme abzuleiten, was für den Betrieb unter Last essenziell ist. |

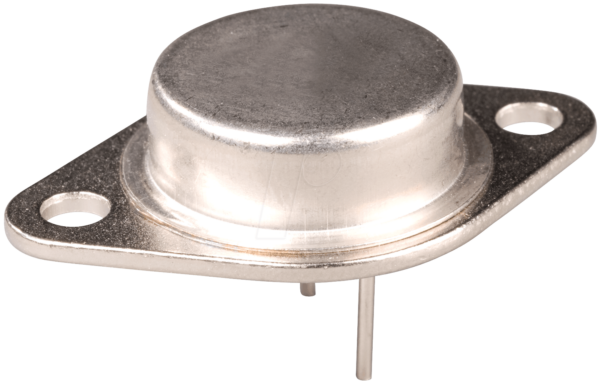

| Gehäuse | TO-3 | Ein robustes, metallisches Gehäuse, das für seine hervorragende Wärmeableitung und Langlebigkeit bekannt ist, oft mit einer Befestigungsbohrung zur direkten Montage auf Kühlkörpern. |
| DC Stromverstärkung (hFE) | Typischerweise sehr hoch (oft >1000) | Die Darlington-Konfiguration sorgt für eine außergewöhnlich hohe Stromverstärkung, was die Ansteuerung mit sehr geringen Basisströmen ermöglicht. |
| Betriebstemperaturbereich | Industriestandard (-55°C bis +150°C typisch) | Sicherer Betrieb über einen weiten Temperaturbereich gewährleistet Zuverlässigkeit in verschiedensten Umgebungsbedingungen. |
| Anwendungsgebiete | Leistungsschaltkreise, Motorsteuerung, Netzteiltechnik, Audioverstärker, industrielle Automation | Geeignet für eine breite Palette von Anwendungen, bei denen hohe Ströme und Spannungen sicher und effizient geschaltet werden müssen. |
Tiefergehende technische Betrachtung: Material und Design
Der MJ 3000 ISC Darlington-Transistor ist ein Meisterwerk der Halbleitertechnik, das auf jahrelanger Forschung und Entwicklung basiert. Die interne Struktur kombiniert zwei Bipolartransistoren in einer Darlington-Konfiguration, um die typischen Nachteile einzelner Transistoren zu überwinden. Die Basis-Emitter-Spannung ist hierbei geringer als bei zwei separaten Transistoren, was eine effizientere Ansteuerung ermöglicht. Das TO-3 Gehäuse aus Metall, oft mit einer integrierten Isolationsschicht oder einer zu verwendenden Isolierunterlage, ist ein Schlüsselelement für die Wärmeableitung. Die Oberfläche des Gehäuses ist so gestaltet, dass sie eine maximale Kontaktfläche mit einem externen Kühlkörper bietet, was für das Management der entstehenden Verlustwärme unter Volllast entscheidend ist. Die Lötanschlüsse sind robust ausgeführt, um eine sichere und dauerhafte Verbindung in anspruchsvollen Umgebungen zu gewährleisten. Die Qualität der Siliziumchips und die präzise Fertigung der internen Verbindungen garantieren eine hohe Zuverlässigkeit und eine lange Lebensdauer, selbst unter extremen Betriebsbedingungen.
Anwendungsbereiche und Einsatzmöglichkeiten
Die hohe Stromtragfähigkeit und die exzellente Verstärkung des MJ 3000 ISC machen ihn zu einer idealen Komponente für eine Vielzahl von anspruchsvollen Anwendungen. Im Bereich der industriellen Automation spielt er eine zentrale Rolle in der Steuerung von größeren Motoren, Ventilen und Aktoren, wo hohe Ströme zuverlässig geschaltet werden müssen. In Netzteilen und Spannungsreglern ermöglicht er die effiziente Regelung und Bereitstellung hoher Ausgangsströme, was für leistungsstarke Geräte unerlässlich ist. Für Audioverstärker bietet der MJ 3000 ISC die notwendige Leistungsreserve, um auch bei hohen Lautstärken eine klare und verzerrungsfreie Wiedergabe zu gewährleisten. Darüber hinaus findet er Anwendung in Labornetzteilen, wo präzise und stabile Stromlieferung gefordert ist, sowie in verschiedenen Arten von Leistungselektronik-Schaltungen, die eine robuste und zuverlässige Schaltfunktion benötigen. Die NPN-Charakteristik und die Darlington-Schaltung sind zudem vorteilhaft für Anwendungen, die eine positive Ansteuerung erfordern und eine hohe Effizienz bei der Umwandlung von Energie suchen.
FAQ – Häufig gestellte Fragen zu MJ 3000 ISC – Darlington-Transistor, NPN, 60V, 10A, 150W, TO-3
Wie unterscheidet sich der MJ 3000 ISC von einem Standard-Bipolartransistor?
Der Hauptunterschied liegt in der Darlington-Konfiguration. Diese schaltet zwei Bipolartransistoren in Reihe, was zu einer um ein Vielfaches höheren Stromverstärkung (hFE) führt als bei einem einzelnen Transistor. Dies ermöglicht die Ansteuerung mit deutlich geringeren Basisströmen.
Welche Art von Kühlung wird für den MJ 3000 ISC empfohlen?
Aufgrund seiner hohen Verlustleistung von 150W ist eine effektive Kühlung unerlässlich. Wir empfehlen dringend die Montage auf einem geeigneten Kühlkörper. Die Grösse und Art des Kühlkörpers hängen von der spezifischen Anwendung und den Umgebungsbedingungen ab. Eine gute Luftzirkulation um den Kühlkörper herum ist ebenfalls wichtig.
Kann der MJ 3000 ISC für hohe Frequenzen verwendet werden?
Während der MJ 3000 ISC ein hervorragender Leistungsschalter ist, ist seine Eignung für sehr hohe Frequenzen begrenzt. Die Darlington-Konfiguration führt zu einer erhöhten Schaltzeit und Kapazitäten, die die Leistung bei extrem hohen Frequenzen beeinträchtigen können. Für Anwendungen, die schnelle Schaltvorgänge im Megahertz-Bereich erfordern, sind spezielle Hochfrequenztransistoren besser geeignet.
Welche Basisspannung wird benötigt, um den MJ 3000 ISC voll durchzusteuern?
Die genaue Basisspannung hängt von der gewünschten Stromverstärkung und der spezifischen Schaltung ab. Aufgrund der Darlington-Konfiguration ist jedoch nur ein sehr geringer Basisstrom erforderlich, um den Transistor in Sättigung zu bringen und den maximalen Kollektorstrom von 10A zu schalten. Typischerweise sind Spannungen im Bereich von 1V bis 2V an der Basis ausreichend, abhängig vom Basiswiderstand.
Ist das TO-3 Gehäuse des MJ 3000 ISC für Isolationszwecke geeignet?
Das TO-3 Gehäuse selbst ist elektrisch leitend. Wenn eine elektrische Isolation vom Kühlkörper erforderlich ist, muss eine separate Isolierscheibe (z.B. aus Glimmer oder Silikon) zwischen dem Transistor und dem Kühlkörper verwendet werden. Bei einigen TO-3 Gehäusen ist auch bereits eine isolierende Schicht auf der Rückseite angebracht.
Wo liegen die primären Anwendungsbereiche dieses Darlington-Transistors?
Die primären Anwendungsbereiche umfassen leistungsintensive Schaltungen wie Motorsteuerungen, industrielle Stromversorgungen, Audioendstufen, Konstantstromquellen und andere Anwendungen, bei denen hohe Ströme und Spannungen zuverlässig geschaltet und gesteuert werden müssen.
Welche Schutzmassnahmen sind bei der Verwendung des MJ 3000 ISC ratsam?
Es ist ratsam, Schutzdioden (z.B. Freilaufdioden bei induktiven Lasten) zu verwenden, um Spannungsspitzen zu vermeiden. Bei Schaltungen, die zu plötzlichen Laständerungen neigen, sind auch schnelle Sicherungen oder Schutzschaltungen gegen Überstrom und Überspannung empfehlenswert, um den Transistor vor Beschädigung zu schützen.
