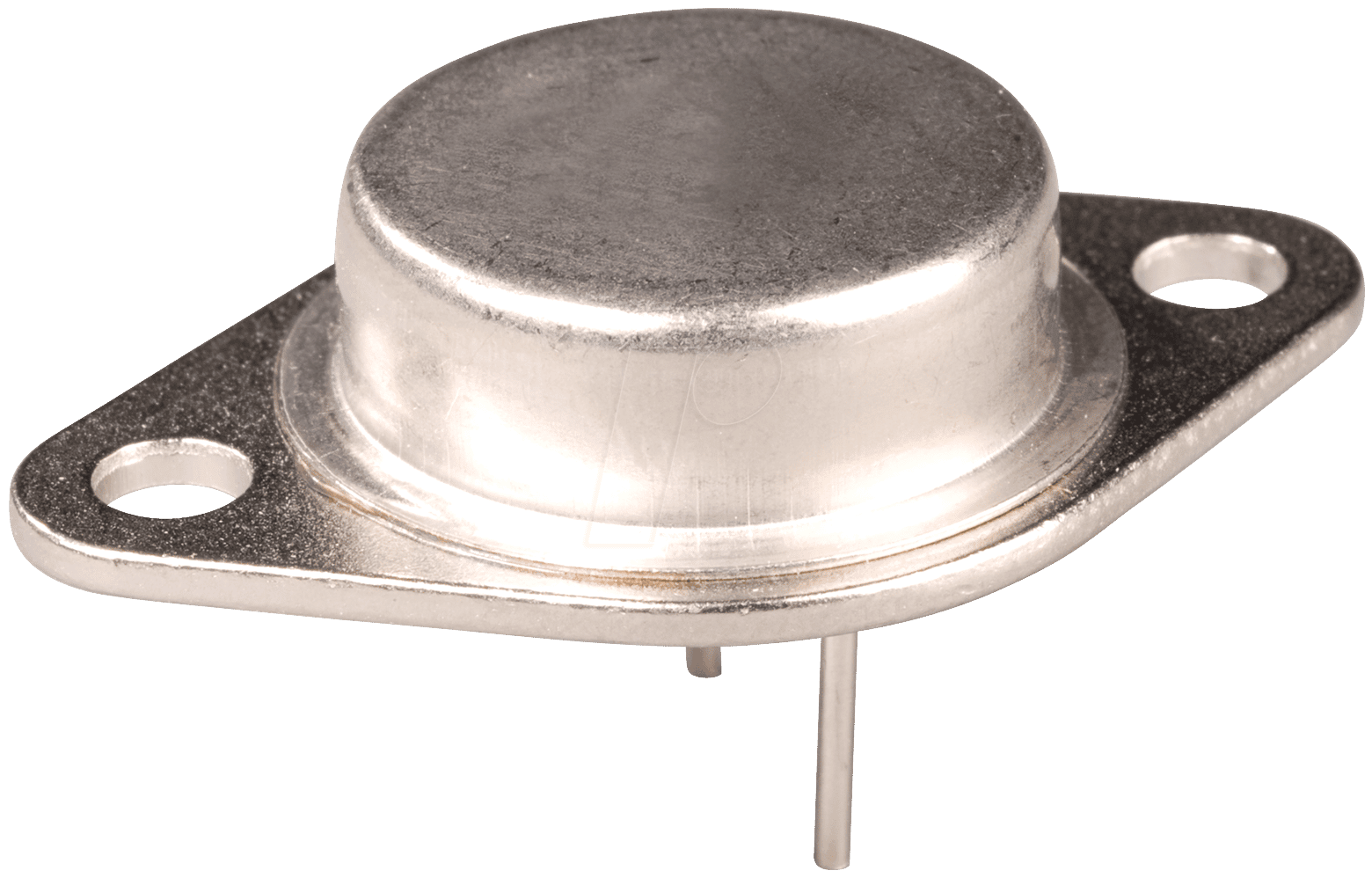

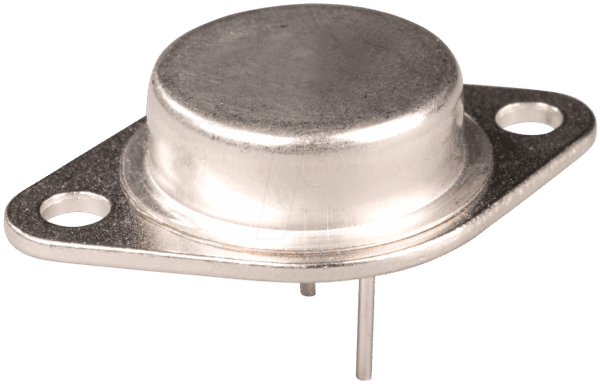

MJ 2501 Darlington-Transistor: Die Kraft, die Ihre Projekte beflügelt
Entdecken Sie den MJ 2501, einen robusten und zuverlässigen Darlington-Transistor, der Ihre elektronischen Projekte auf ein neues Level hebt. Dieser PNP-Transistor im TO-3 Gehäuse ist nicht nur ein Bauteil, sondern das Herzstück für kraftvolle Anwendungen, bei denen es auf Präzision und Leistung ankommt. Lassen Sie sich von seinen beeindruckenden Spezifikationen und der Vielseitigkeit inspirieren.
Technische Exzellenz im Detail
Der MJ 2501 ist ein Paradebeispiel für fortschrittliche Halbleitertechnologie. Seine sorgfältige Konstruktion und die Verwendung hochwertiger Materialien garantieren eine lange Lebensdauer und konstante Performance, auch unter anspruchsvollen Bedingungen. Erleben Sie, wie dieser Transistor Ihre Schaltungen zuverlässiger und effizienter macht.
Leistungsstarke Spezifikationen für ambitionierte Projekte
Hier sind die Kernspezifikationen, die den MJ 2501 zu einem unverzichtbaren Bauelement für Ihre Projekte machen:
- Typ: Darlington-Transistor
- Polarität: PNP
- Spannung (VCEO): 80V
- Strom (IC): 10A
- Verlustleistung (PD): 150W
- Gehäuse: TO-3
Diese beeindruckenden Werte ermöglichen den Einsatz in einer Vielzahl von Anwendungen, von Audioverstärkern bis hin zu Motorsteuerungen. Der MJ 2501 bietet die Power und Stabilität, die Sie für Ihre kreativen Ideen benötigen.
Anwendungsbereiche: Wo der MJ 2501 glänzt
Der MJ 2501 ist ein wahres Multitalent und findet in den unterschiedlichsten Bereichen Anwendung. Seine hohe Leistungsfähigkeit und Zuverlässigkeit machen ihn zur idealen Wahl für:
- Audioverstärker: Erzielen Sie einen klaren und kraftvollen Klang in Ihren Audio-Projekten. Der MJ 2501 sorgt für die nötige Verstärkung und minimiert Verzerrungen.
- Motorsteuerungen: Steuern Sie Gleichstrommotoren präzise und effizient. Seine hohe Strombelastbarkeit ermöglicht die Ansteuerung von leistungsstarken Motoren.
- Schaltregler: Nutzen Sie den MJ 2501 in Schaltreglern für eine stabile und effiziente Stromversorgung Ihrer elektronischen Geräte.
- Leistungsverstärker: Erweitern Sie die Leistung Ihrer Verstärkerschaltungen und erzielen Sie beeindruckende Ergebnisse.
- Industrielle Anwendungen: In der Industrie, wo Zuverlässigkeit und Robustheit entscheidend sind, bewährt sich der MJ 2501 als zuverlässiges Bauelement.
Die Vielseitigkeit des MJ 2501 kennt kaum Grenzen. Lassen Sie Ihrer Kreativität freien Lauf und entdecken Sie neue Anwendungsmöglichkeiten für diesen leistungsstarken Transistor.
Technische Details im Überblick
Um Ihnen einen noch detaillierteren Einblick in die technischen Eigenschaften des MJ 2501 zu geben, haben wir eine Tabelle mit wichtigen Parametern zusammengestellt:
| Parameter | Wert | Einheit |
|---|---|---|
| VCBO (Collector-Base Voltage) | 80 | V |
| VCEO (Collector-Emitter Voltage) | 80 | V |
| VEBO (Emitter-Base Voltage) | 5 | V |
| IC (Collector Current) | 10 | A |
| ICM (Peak Collector Current) | 20 | A |
| IB (Base Current) | 5 | A |
| PD (Total Device Dissipation) | 150 | W |
| hFE (DC Current Gain) | 750 – 18000 | – |
| fT (Transition Frequency) | 2 | MHz |
| Tj (Operating Junction Temperature) | -65 to +200 | °C |
Diese detaillierten Angaben ermöglichen Ihnen eine präzise Planung und Realisierung Ihrer Projekte. Vertrauen Sie auf die Qualität und die verlässlichen Werte des MJ 2501.
Warum der MJ 2501 die richtige Wahl ist
In der Welt der Elektronik kommt es auf jedes Detail an. Der MJ 2501 bietet Ihnen nicht nur beeindruckende Leistungswerte, sondern auch eine Reihe von Vorteilen, die ihn von anderen Transistoren abheben:
- Hohe Verstärkung: Die hohe Stromverstärkung (hFE) des MJ 2501 ermöglicht es, kleine Steuersignale in große Ausgangsleistungen umzuwandeln.
- Robuste Konstruktion: Das TO-3 Gehäuse sorgt für eine effektive Wärmeableitung und schützt den Transistor vor äußeren Einflüssen.
- Lange Lebensdauer: Dank der hochwertigen Materialien und der sorgfältigen Verarbeitung ist der MJ 2501 besonders langlebig und zuverlässig.
- Einfache Handhabung: Das TO-3 Gehäuse ermöglicht eine einfache Montage und Verdrahtung.
- Vielseitige Einsatzmöglichkeiten: Der MJ 2501 ist für eine Vielzahl von Anwendungen geeignet und bietet Ihnen maximale Flexibilität.
Mit dem MJ 2501 investieren Sie in ein Bauelement, das Ihre Erwartungen übertrifft und Ihre Projekte zum Erfolg führt.
Wichtige Hinweise zur Verwendung
Um die optimale Leistung und Lebensdauer des MJ 2501 zu gewährleisten, sollten Sie folgende Hinweise beachten:
- Kühlung: Achten Sie auf eine ausreichende Kühlung des Transistors, insbesondere bei hohen Belastungen. Verwenden Sie Kühlkörper, um die Wärmeableitung zu verbessern.
- Spannungsgrenzen: Überschreiten Sie niemals die maximal zulässigen Spannungen (VCEO, VCBO, VEBO), um Schäden am Transistor zu vermeiden.
- Stromgrenzen: Achten Sie darauf, den maximal zulässigen Strom (IC) nicht zu überschreiten, um Überhitzung und Beschädigung zu verhindern.
- ESD-Schutz: Behandeln Sie den Transistor vorsichtig und vermeiden Sie elektrostatische Entladungen.
- Korrekte Verdrahtung: Stellen Sie sicher, dass die Anschlüsse korrekt verdrahtet sind, um Fehlfunktionen und Schäden zu vermeiden.
Mit der richtigen Handhabung und Pflege werden Sie lange Freude an Ihrem MJ 2501 haben und von seiner Leistungsfähigkeit profitieren.
FAQ – Häufig gestellte Fragen
Hier finden Sie Antworten auf häufig gestellte Fragen zum MJ 2501:
Was ist ein Darlington-Transistor?
Ein Darlington-Transistor ist eine spezielle Transistor-Schaltung, die aus zwei Bipolartransistoren besteht. Sie bietet eine sehr hohe Stromverstärkung, wodurch kleine Steuersignale in große Ausgangsleistungen umgewandelt werden können.
Wofür wird der MJ 2501 hauptsächlich verwendet?
Der MJ 2501 eignet sich hervorragend für Audioverstärker, Motorsteuerungen, Schaltregler, Leistungsverstärker und industrielle Anwendungen, die eine hohe Leistung und Zuverlässigkeit erfordern.
Wie kühle ich den MJ 2501 richtig?
Um den MJ 2501 effektiv zu kühlen, verwenden Sie einen passenden Kühlkörper. Achten Sie darauf, dass der Kühlkörper eine gute Wärmeableitung gewährleistet und ausreichend groß dimensioniert ist. Wärmeleitpaste zwischen Transistor und Kühlkörper kann die Wärmeübertragung verbessern.
Kann ich den MJ 2501 auch in 12V-Anwendungen einsetzen?
Ja, der MJ 2501 kann problemlos in 12V-Anwendungen eingesetzt werden, da seine maximale Spannungsfestigkeit deutlich höher liegt (VCEO = 80V).
Was bedeutet die Angabe „TO-3 Gehäuse“?
Das TO-3 Gehäuse ist ein genormtes Gehäuse für Leistungshalbleiter. Es besteht aus Metall und bietet eine gute Wärmeableitung. Es ist robust und einfach zu montieren.
Wie finde ich den passenden Kühlkörper für den MJ 2501?
Die Größe des benötigten Kühlkörpers hängt von der Verlustleistung (PD) des Transistors und der Umgebungstemperatur ab. Verwenden Sie Online-Rechner oder konsultieren Sie die technischen Datenblätter des Kühlkörperherstellers, um den passenden Kühlkörper auszuwählen.
Ist der MJ 2501 anfällig für elektrostatische Entladungen (ESD)?
Ja, wie alle Halbleiterbauelemente ist auch der MJ 2501 anfällig für ESD. Beachten Sie die üblichen Vorsichtsmaßnahmen, wie z.B. das Tragen eines Erdungsarmbandes und die Verwendung einer ESD-sicheren Arbeitsumgebung.
