MJ 15025 ONS – Der Hochleistungs-PNP-Bipolartransistor für anspruchsvolle Schaltungen
Für Entwickler, Ingenieure und erfahrene Bastler, die auf höchste Zuverlässigkeit und Leistungsfähigkeit in ihren Schaltungen angewiesen sind, bietet der MJ 15025 ONS die ideale Lösung. Dieser PNP-Bipolartransistor zeichnet sich durch seine beeindruckenden Spezifikationen aus und ist prädestiniert für Anwendungen, die hohe Spannungen, Ströme und Verlustleistungen erfordern. Wenn Ihre Applikation eine robuste und stabile Schalt- oder Verstärkerfunktion benötigt, ist der MJ 15025 ONS die überlegene Wahl gegenüber weniger potenten Alternativen.
Herausragende Leistungsparameter für kritische Anwendungen
Der MJ 15025 ONS ist kein Standardbausteil. Seine Konstruktion und die sorgfältige Auswahl der Halbleitermaterialien ermöglichen es ihm, Spitzenleistungen zu erbringen, die weit über die Fähigkeiten herkömmlicher Transistoren hinausgehen. Dies macht ihn unverzichtbar für professionelle Elektronikentwicklungen, wo Ausfallsicherheit und Effizienz oberste Priorität haben.
Vorteile des MJ 15025 ONS im Detail
- Hohe Spannungsfestigkeit: Mit einer maximalen Kollektor-Emitter-Spannung von 250V ist der MJ 15025 ONS bestens geeignet für Schaltungen, die mit höheren Versorgungsspannungen arbeiten, ohne die Gefahr eines Durchbruchs.
- Signifikante Stromtragfähigkeit: Die Fähigkeit, kontinuierlich 16A zu schalten, eröffnet breite Anwendungsmöglichkeiten, von Netzteilentwicklungen bis hin zu Motorsteuerungen, wo er mühelos Lasten bewältigt.
- Exzellente Verlustleistungsverträglichkeit: Bis zu 250W Verlustleistung bedeuten, dass dieser Transistor auch unter hoher Beanspruchung eine hohe Betriebssicherheit und Langlebigkeit gewährleistet. Er minimiert das Risiko thermischer Überlastung.

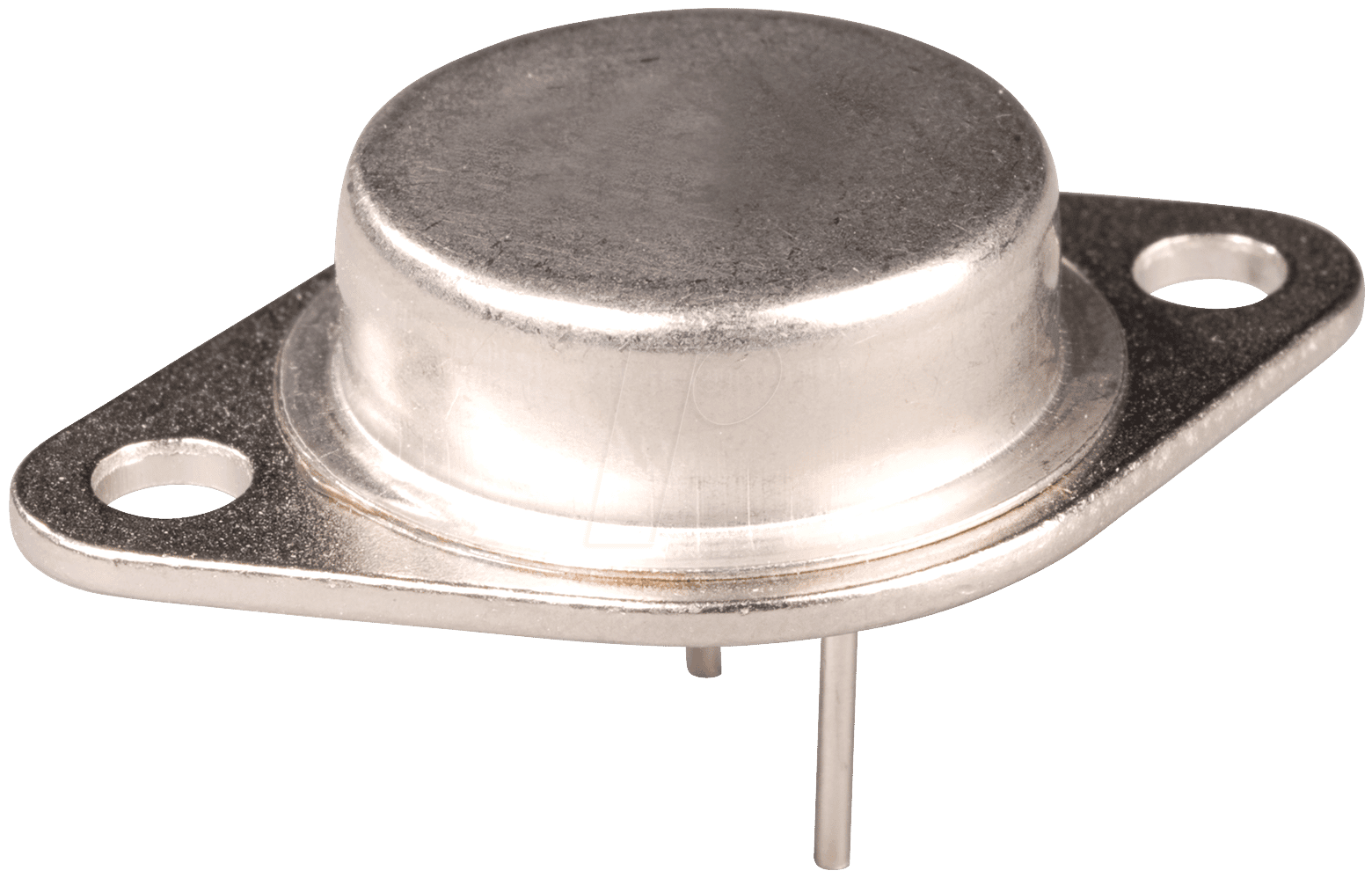

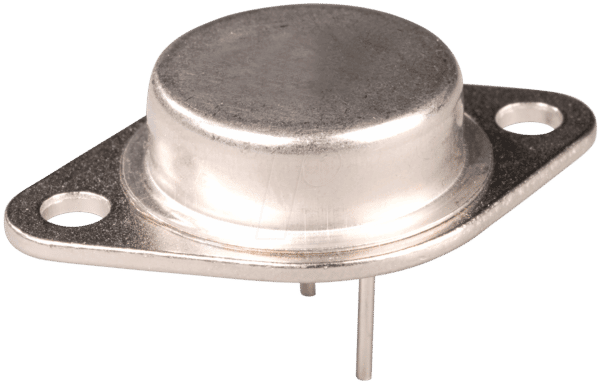

- Robustes TO-3 Gehäuse: Das klassische TO-3 Gehäuse bietet nicht nur eine exzellente Wärmeabfuhr durch seine große Metallfläche, sondern auch eine mechanische Stabilität und gute elektrische Isolation, was ihn ideal für industrielle Umgebungen macht.
- Zuverlässige PNP-Charakteristik: Als PNP-Transistor lässt er sich einfach in typischen invertierenden Schaltungen und als Common-Emitter-Verstärker einsetzen, was die Integrationsfreundlichkeit in bestehende Designs erhöht.
- Präzise Schalteigenschaften: Für Anwendungen, die schnelle und präzise Schaltvorgänge erfordern, bietet der MJ 15025 ONS die notwendige Performance, um Verzögerungen und Überschwingungen zu minimieren.
Technische Spezifikationen und Anwendungsgebiete
Der MJ 15025 ONS ist ein bipolarer Leistungstransistor vom Typ PNP, der in einer TO-3-Gehäusebauform gefertigt wird. Diese Bauform ist bekannt für ihre thermischen Eigenschaften und wird traditionell in Hochleistungsanwendungen eingesetzt. Seine Kernkompetenz liegt in der effizienten Steuerung von hohen Leistungen.
| Merkmal | Spezifikation |
|---|---|
| Transistortyp | Bipolartransistor, PNP |
| Maximale Kollektor-Emitter-Spannung (Vce) | 250 V |
| Maximale Kollektorstrom (Ic) | 16 A (kontinuierlich) |
| Maximale Verlustleistung (Pd) | 250 W |
| Gehäusebauform | TO-3 (Metallgehäuse) |
| Hitzebeständigkeit (Thermischer Widerstand) | Optimiert für effektive Wärmeableitung durch TO-3 Gehäuse; exzellente thermische Leitfähigkeit zur Minimierung der Bauteiltemperatur unter Last. |
| Betriebstemperaturbereich | Geeignet für industrielle und anspruchsvolle Umgebungsbedingungen, wo Stabilität über einen weiten Temperaturbereich kritisch ist. |
| Anwendungsbeispiele | Leistungsschalter, Schaltnetzteile, Audioverstärker, Motorsteuerungen, industrielle Stromversorgungen, Lastregelung. |
Dank seiner Fähigkeit, hohe Spannungen und Ströme zu handhaben, ist der MJ 15025 ONS prädestiniert für den Einsatz in:
- Schaltnetzteilen: Als primärer Schalter in Hochleistungs-SMPS, wo Effizienz und Zuverlässigkeit entscheidend sind.
- Audioverstärkern: In Class-AB- oder Class-B-Endstufen, um eine hohe Ausgangsleistung bei gleichzeitiger Verzerrungsarmut zu erzielen.
- Motorsteuerungen: Zur präzisen Regelung der Drehzahl und Richtung von Elektromotoren in industriellen Anwendungen.
- Leistungselektronik: In verschiedensten Schaltungen, die das Schalten oder Verstärken hoher Leistungen erfordern, wie z.B. in Robotersteuerungen oder Industrieautomatisierung.
- Labor- und Prüfgeräte: Wo reproduzierbare und stabile Leistungsparameter unerlässlich sind.
Der MJ 15025 ONS in der Praxis: Ein Garant für Stabilität und Langlebigkeit
Die Wahl des richtigen Leistungstransistors kann den Unterschied zwischen einer zuverlässigen und einer fehleranfälligen Schaltung ausmachen. Der MJ 15025 ONS setzt Standards, indem er:
- Überlastsituationen meistert: Seine hohe Verlustleistungsreserve verhindert frühzeitige Ausfälle, selbst wenn die Lastspitzen unerwartet auftreten.
- Thermische Probleme minimiert: Das TO-3 Gehäuse ermöglicht eine effiziente Anbindung an Kühlkörper, wodurch die Betriebstemperatur auch unter Dauerlast niedrig gehalten wird. Dies verlängert die Lebensdauer des Transistors und der gesamten Schaltung erheblich.
- Schaltungsdesign vereinfacht: Die definierten und stabilen Parameter des MJ 15025 ONS reduzieren den Bedarf an aufwendigen Schutzschaltungen und erlauben kompaktere Designs.
FAQ – Häufig gestellte Fragen zu MJ 15025 ONS – Bipolartransistor, PNP, 250V, 16A, 250W, TO-3
Ist der MJ 15025 ONS für den Einsatz in Hi-Fi-Verstärkern geeignet?
Ja, der MJ 15025 ONS eignet sich hervorragend für Endstufen von Audioverstärkern, insbesondere für solche, die hohe Ausgangsleistungen erfordern. Seine Fähigkeit, hohe Ströme zu schalten und seine gute Linearität im Arbeitspunkt tragen zu einer klaren und leistungsstarken Wiedergabe bei.
Welche Art von Kühlung wird für den MJ 15025 ONS empfohlen?
Aufgrund der hohen Verlustleistung von bis zu 250W ist die Verwendung eines geeigneten Kühlkörpers zwingend erforderlich, um eine Überhitzung und Beschädigung des Transistors zu vermeiden. Die Größe und Effizienz des Kühlkörpers hängen von der spezifischen Anwendung und den Betriebsbedingungen ab.
Kann der MJ 15025 ONS für Schaltnetzteile verwendet werden?
Absolut. Der MJ 15025 ONS ist aufgrund seiner hohen Spannungs- und Strombelastbarkeit sowie seiner schnellen Schaltgeschwindigkeiten ideal für den Einsatz als primärer Schalter in leistungsstarken Schaltnetzteilen geeignet.
Ist das TO-3 Gehäuse für industrielle Anwendungen von Vorteil?
Ja, das TO-3 Gehäuse ist sehr robust und bietet eine ausgezeichnete thermische Anbindung. Dies macht den MJ 15025 ONS besonders geeignet für raue industrielle Umgebungen, wo Zuverlässigkeit und Langlebigkeit entscheidend sind.
Wie unterscheidet sich der MJ 15025 ONS von NPN-Leistungstransistoren?
Als PNP-Transistor wird er mit einem positiven Basisstrom und einer negativen Kollektor-Emitter-Spannung gesteuert, während NPN-Transistoren mit einem negativen Basisstrom und einer positiven Kollektor-Emitter-Spannung arbeiten. Dies beeinflusst die Verschaltung in der jeweiligen Schaltung und ermöglicht spezifische Designansätze.
Welche Schutzmaßnahmen sind bei der Verwendung des MJ 15025 ONS zu beachten?
Neben der ausreichenden Kühlung sollten Sie sicherstellen, dass die Spannungs- und Stromgrenzen des Transistors nicht überschritten werden. Der Einsatz von Freilaufdioden bei induktiven Lasten und gegebenenfalls Überspannungsschutzmaßnahmen sind empfehlenswert, um die Zuverlässigkeit weiter zu erhöhen.
