MJ 15024 ISC – Bipolartransistor, NPN, 250V, 16A, 250W, TO-3: Präzision für anspruchsvolle Schaltungen
Sie suchen einen robusten und leistungsstarken NPN-Bipolartransistor für professionelle Anwendungen, der auch unter anspruchsvollen Bedingungen zuverlässige Schalt- und Verstärkerfunktionen bietet? Der MJ 15024 ISC ist die ideale Lösung für Ingenieure und Techniker, die eine ausfallsichere Komponente mit hoher Spannungs- und Strombelastbarkeit für industrielle Steuerungen, Leistungselektronik und Audioverstärker benötigen.
Überlegene Leistung und Zuverlässigkeit
Der MJ 15024 ISC setzt neue Maßstäbe in Bezug auf Zuverlässigkeit und Leistung. Im Vergleich zu Standardtransistoren bietet er eine signifikant höhere maximale Kollektor-Emitter-Spannung (VCEO) von 250V, was eine breitere Palette an Netzteilspannungen und höheren Betriebsreserven ermöglicht. Die bemerkenswerte Strombelastbarkeit von 16A und eine Verlustleistung von 250W machen ihn zur ersten Wahl für Anwendungen, die eine robuste Leistung erfordern und herkömmliche Transistoren an ihre Grenzen bringen würden.
Kernkompetenzen und Einsatzgebiete
Dieser NPN-Bipolartransistor ist ein Arbeitspferd in der Leistungselektronik. Seine Hauptanwendungen umfassen:
- Leistungsverstärker: Ideal für Hi-Fi-Audioverstärker, wo seine hohe Strombelastbarkeit und geringe Verzerrung für eine klare und kraftvolle Klangwiedergabe sorgen.
- Schaltnetzteile: Ermöglicht effizientes Schalten von hohen Strömen und Spannungen, was zu kompakteren und energieeffizienteren Netzteilen führt.
- Motorsteuerungen: Bietet die notwendige Robustheit für die Ansteuerung von Gleichstrommotoren und anderen Lasten in industriellen Umgebungen.
- Stromversorgungsmodule: Dient als Schlüsselkomponente in linearen und geschalteten Stromversorgungen, die Stabilität und Zuverlässigkeit erfordern.
- Generelle Leistungsschaltungen: Einsetzbar in einer Vielzahl von Schaltungen, die hohe Schaltströme und Spannungen bewältigen müssen.
Hervorragende elektrische und thermische Eigenschaften
Die spezifischen elektrischen Parameter des MJ 15024 ISC sind darauf ausgelegt, maximale Effizienz und Sicherheit zu gewährleisten:
- Hohe Spannungsfestigkeit: Mit 250V VCEO ist er für Netzspannungsanwendungen und Hochleistungsgeräte prädestiniert.
- Großer Strombereich: Die kontinuierliche Strombelastbarkeit von 16A erlaubt die Ansteuerung größerer Lasten.
- Hohe Verlustleistung: 250W Verlustleistung ermöglichen den Betrieb unter Dauerlast, vorausgesetzt die thermischen Bedingungen sind ausreichend.
- Geringer Sättigungsspannungsabfall: Der niedrige VCE(sat) minimiert Leistungsverluste im eingeschalteten Zustand.
- Hohe Gleichstromverstärkung (hFE): Sorgt für eine effiziente Steuerung der Ausgangsstroms durch den Basisstrom.

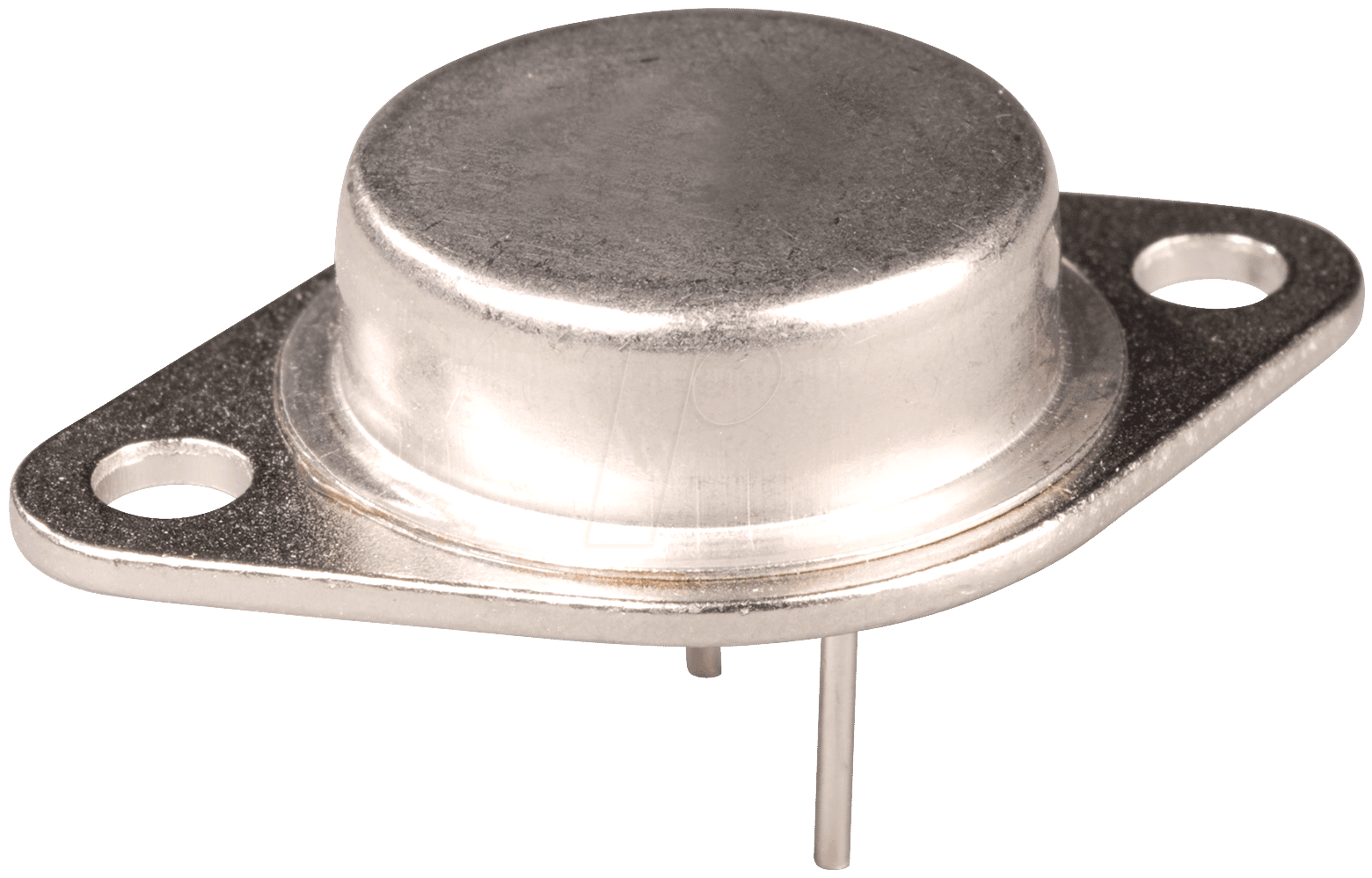

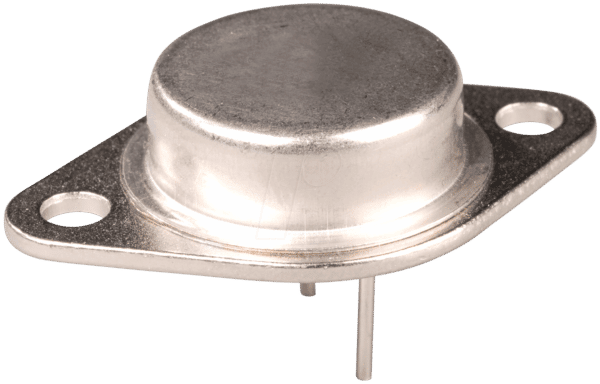

Konstruktion und Gehäuse (TO-3)
Das TO-3 Gehäuse ist ein Synonym für Leistung und Wärmeableitung. Es ist für die Montage mit Kühlkörpern konzipiert und ermöglicht eine effektive Abführung der entstehenden Wärme. Dies ist entscheidend für die Langlebigkeit und Zuverlässigkeit des Transistors, insbesondere bei hohen Leistungsanforderungen. Die robuste Konstruktion des TO-3 Gehäuses schützt die Halbleiterstruktur effektiv vor mechanischen Einwirkungen und Umwelteinflüssen.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Typ | Bipolartransistor, NPN |
| Hersteller | MJ (Markenqualität) |
| Modellnummer | 15024 ISC |
| Maximale Kollektor-Emitter-Spannung (VCEO) | 250 V |
| Maximale Kollektorstrom (IC) | 16 A (kontinuierlich) |
| Maximale Verlustleistung (PD) | 250 W |
| Gehäusetyp | TO-3 (Metallgehäuse für hohe Leistung) |
| Anwendungsbereich | Leistungselektronik, Audioverstärker, Schaltnetzteile, Motorsteuerungen |
| hFE (Gleichstromverstärkung) | Typische Werte im Bereich von 50-100 (modellabhängig) |
| VCE(sat) (Sättigungsspannung) | Gering, für effiziente Schaltung |
| Thermischer Widerstand (Gehäuse zu Umgebung) | Optimiert durch TO-3 Gehäuse für effektive Kühlung |
Vorteile der MJ 15024 ISC für Ihre Projekte
- Maximale Ausfallsicherheit: Hohe Spannungs- und Stromreserven reduzieren das Risiko von Bauteilversagen.
- Hervorragende Wärmeableitung: Das TO-3 Gehäuse ermöglicht effizientes Kühlkörper-Design für Dauerbetrieb.
- Vielseitigkeit: Geeignet für eine breite Palette von Hochleistungsanwendungen.
- Präzise Steuerung: Die Charakteristiken ermöglichen eine genaue Regelung von Strömen und Spannungen.
- Langlebigkeit: Hochwertige Fertigung und robustes Gehäuse garantieren eine lange Lebensdauer.
- Kosteneffizienz auf lange Sicht: Die Robustheit reduziert Wartungskosten und Ausfallzeiten.
Wichtige Aspekte für die Integration
Bei der Verwendung des MJ 15024 ISC ist eine sorgfältige Betrachtung der thermischen Belastung unerlässlich. Die volle Verlustleistung von 250W kann nur bei adäquater Kühlung erreicht werden. Die Auswahl eines geeigneten Kühlkörpers, der auf die spezifischen Betriebsbedingungen abgestimmt ist, ist daher von kritischer Bedeutung. Die korrekte Ansteuerung über den Basisstrom muss ebenfalls berücksichtigt werden, um eine optimale Schaltcharakteristik und minimale Verluste zu gewährleisten.
FAQ – Häufig gestellte Fragen zu MJ 15024 ISC – Bipolartransistor, NPN, 250V, 16A, 250W, TO-3
Ist der MJ 15024 ISC für den Einsatz in Audio-Endstufen geeignet?
Ja, der MJ 15024 ISC ist hervorragend für den Einsatz in Hochleistungs-Audio-Endstufen geeignet. Seine hohe Strombelastbarkeit, geringen Verzerrungen und das TO-3 Gehäuse für gute Wärmeableitung ermöglichen eine kraftvolle und verzerrungsarme Klangwiedergabe.
Welche Art von Kühlung wird für den MJ 15024 ISC empfohlen?
Für die Nutzung der vollen Leistungsfähigkeit, insbesondere im Bereich von 250W Verlustleistung, ist die Montage auf einem geeigneten Kühlkörper zwingend erforderlich. Die Größe und Art des Kühlkörpers hängen von der spezifischen Anwendung und der Umgebungsstemperatur ab.
Kann dieser Transistor als Schalter in einer USV (Unterbrechungsfreie Stromversorgung) verwendet werden?
Absolut. Die hohe Spannungs- und Stromfestigkeit des MJ 15024 ISC macht ihn zu einer idealen Komponente für Schaltanwendungen in unterbrechungsfreien Stromversorgungen und anderen Leistungselektroniksystemen, die schnelles und robustes Schalten erfordern.
Was bedeutet die Bezeichnung NPN bei diesem Transistor?
NPN bezeichnet die Halbleiterstruktur des Transistors. Bei einem NPN-Transistor wird der Stromfluss zwischen Kollektor und Emitter durch eine positive Spannung am Basisanschluss gesteuert, relativ zum Emitter. Dies ist eine der beiden grundlegenden Transistorarten.
Ist das TO-3 Gehäuse ein moderner Standard oder eher für ältere Designs?
Das TO-3 Gehäuse ist ein klassisches und bewährtes Gehäuse für Hochleistungs-Transistoren. Es bietet hervorragende thermische Eigenschaften und mechanische Stabilität, was es auch heute noch für anspruchsvolle und leistungskritische Anwendungen attraktiv macht, bei denen eine effiziente Wärmeableitung im Vordergrund steht.
Welche maximale Sperrverzögerungszeit (Reverse Recovery Time) ist typisch für diesen Transistor?
Spezifische Daten zur Sperrverzögerungszeit sind nicht immer im Standarddatenblatt aufgeführt, da sie stark von der Schaltungsumgebung abhängen. Für Anwendungen, bei denen die Schaltgeschwindigkeit kritisch ist, sollte das detaillierte Datenblatt des Herstellers konsultiert oder entsprechende Messungen durchgeführt werden. Generell bieten diese Hochleistungstransistoren eine gute Performance für typische Schaltanwendungen.
Wie verhält sich der MJ 15024 ISC im Vergleich zu MOSFETs gleicher Leistungsklasse?
Bipolartransistoren wie der MJ 15024 ISC zeichnen sich oft durch eine einfachere Ansteuerung (Stromsteuerung statt Spannungssteuerung bei MOSFETs) und eine potenziell robustere Leistung bei sehr hohen Stromspitzen aus. MOSFETs bieten jedoch oft geringere Einschaltverluste und höhere Schaltgeschwindigkeiten. Die Wahl hängt stark von den spezifischen Anforderungen der Schaltung ab.
