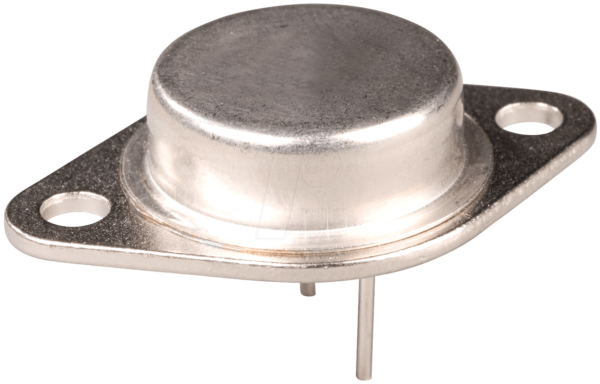

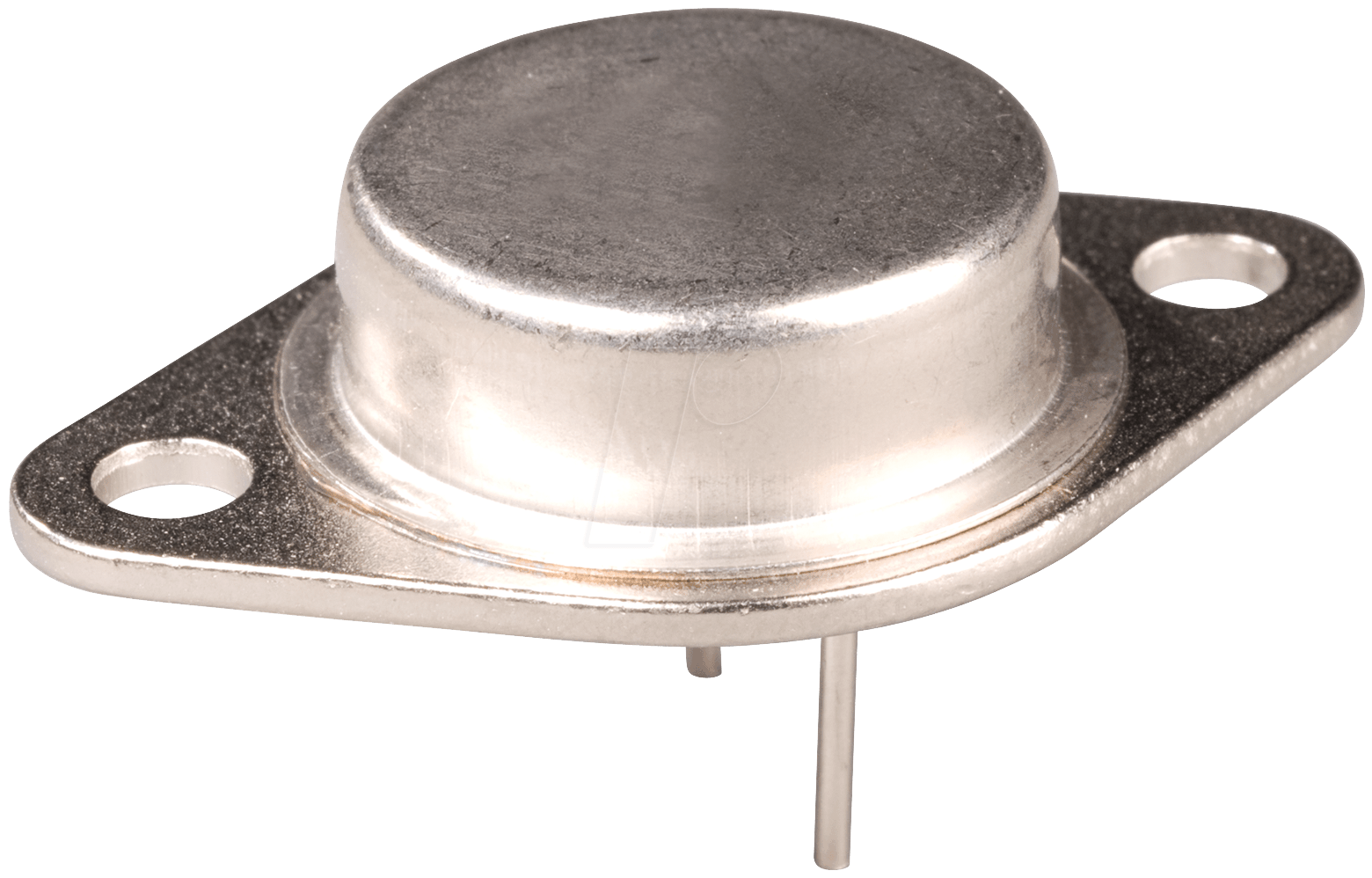

MJ 15023 ISC – Bipolartransistor, PNP, 200V, 16A, 250W, TO-3: Maximale Leistung und Zuverlässigkeit für anspruchsvolle Schaltungen
Sie suchen nach einer robusten und leistungsfähigen Lösung für Ihre anspruchsvollen Schaltungsanwendungen? Der MJ 15023 ISC Bipolartransistor (PNP) ist die ultimative Wahl für Ingenieure, Entwickler und technisch versierte Anwender, die auf höchste Zuverlässigkeit, beeindruckende Strombelastbarkeit und exzellente Wärmeableitung angewiesen sind. Dieses Bauteil wurde entwickelt, um auch unter extremen Bedingungen stabil zu performen und bietet damit eine überlegene Alternative zu Standardtransistoren, die schnell an ihre Grenzen stoßen.
Überragende Leistung und Stabilität für anspruchsvolle Elektronik
Der MJ 15023 ISC zeichnet sich durch seine herausragenden Spezifikationen aus, die ihn für eine Vielzahl von Hochleistungsanwendungen prädestinieren. Mit einer maximalen Kollektor-Emitter-Spannung (VCEO) von 200 Volt und einem kontinuierlichen Kollektorstrom (IC) von 16 Ampere bewältigt dieser PNP-Transistor mühelos hohe Spannungs- und Stromanforderungen. Die bemerkenswerte Verlustleistung von 250 Watt, kombiniert mit dem robusten TO-3 Gehäuse, gewährleistet eine exzellente Wärmeableitung, was entscheidend für die Langlebigkeit und Zuverlässigkeit Ihrer Schaltungen ist. Im Gegensatz zu leistungsschwächeren Transistoren vermeidet der MJ 15023 ISC frühzeitige thermische Überlastung und ermöglicht so einen Dauerbetrieb unter Volllast.
Konstruktion und Design: Optimiert für maximale Effizienz
Das Herzstück des MJ 15023 ISC ist seine sorgfältig entwickelte Halbleiterstruktur, die auf höchste Effizienz und Robustheit ausgelegt ist. Die PNP-Technologie ermöglicht eine intuitive Ansteuerung in vielen Standard-Schaltungsdesigns, während die hohe Spannungsfestigkeit und Stromtragfähigkeit ihn von einfachen Allzwecktransistoren abheben. Das TO-3 Gehäuse ist nicht nur ein Synonym für Langlebigkeit, sondern auch für seine hervorragenden thermischen Eigenschaften. Es ermöglicht eine effiziente Wärmeabfuhr über einen Kühlkörper, wodurch die Betriebstemperatur des Transistors niedrig gehalten wird. Dies ist ein entscheidender Faktor, um das Risiko von thermischem Durchgehen zu minimieren und die Lebensdauer der gesamten elektronischen Komponente zu verlängern. Die interne Konstruktion ist auf minimale parasitäre Effekte optimiert, was zu einer präziseren und stabileren Schaltungsperformance führt.
Vorteile des MJ 15023 ISC im Überblick
- Hohe Spannungsfestigkeit: Mit 200V VCEO ist der Transistor ideal für Anwendungen, die höhere Spannungsniveaus erfordern, und bietet eine zusätzliche Sicherheitsreserve gegenüber weniger spannungsfesten Alternativen.
- Beeindruckende Strombelastbarkeit: 16A kontinuierlicher Kollektorstrom ermöglicht den Einsatz in leistungshungrigen Schaltungen, wie z.B. in Verstärkern, Schaltnetzteilen und Motorsteuerungen.
- Exzellente Verlustleistung: 250W Verlustleistung mit effektiver Wärmeableitung über das TO-3 Gehäuse minimiert das Risiko von Überhitzung und gewährleistet Zuverlässigkeit auch bei intensiver Nutzung.
- Robustes TO-3 Gehäuse: Bietet herausragende thermische Eigenschaften und mechanische Stabilität, ideal für industrielle Umgebungen und anspruchsvolle Anwendungen, bei denen Langlebigkeit im Vordergrund steht.
- PNP-Konfiguration: Ermöglicht eine einfache Integration in gängige Schaltungsdesigns, insbesondere dort, wo eine negative Stromsteuerung benötigt wird.
- Präzise Leistungsschritte: Die optimierte Halbleiterstruktur sorgt für eine präzise Steuerung des Stromflusses und minimiert unerwünschte Schaltverluste.
- Erprobte Zuverlässigkeit: MJ-Serien-Transistoren sind bekannt für ihre Robustheit und Zuverlässigkeit in professionellen Anwendungen.
Technische Spezifikationen und Anwendungsgebiete
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Typ | Bipolartransistor, PNP |
| Modell | MJ 15023 ISC |
| Maximale Kollektor-Emitter-Spannung (VCEO) | 200 V |
| Maximale Emitter-Basis-Spannung (VEBO) | 5 V |
| Maximale Kollektorstrom (IC) | 16 A |
| Maximale Basisstrom (IB) | 1.6 A |
| Maximale Verlustleistung (PTOT) | 250 W (bei gutem Kühlkörper) |
| Gleichstromverstärkungsfaktor (hFE) | Typischerweise 25-75 bei IC = 5A, VCE = 5V (variiert je nach Charge und Hersteller) |
| Übergangsfrequenz (fT) | Typischerweise 5 MHz (beeinflusst die Schaltgeschwindigkeit bei höheren Frequenzen) |
| Betriebstemperaturbereich | -65°C bis +150°C (optimale Leistung bei moderaten Temperaturen) |
| Gehäuse | TO-3 (Metallgehäuse mit zwei Anschlüssen und Montagebohrung) |
| Wärmewiderstand Gehäuse-Umgebung (RthJC) | Sehr gering (typisch < 0.5°C/W mit geeignetem Kühlkörper) |
| Anwendungsbeispiele | Hochleistungs-Audioverstärker, Schaltregler, Motorsteuerungen, lineare Stromversorgungen, industrielle Steuerungssysteme, Schweißgeräte, Hochstrom-Schaltanwendungen. |
Industrielle Anwendungsbereiche
Der MJ 15023 ISC Bipolartransistor ist aufgrund seiner robusten Konstruktion und seiner überragenden Leistungsfähigkeit ein unverzichtbares Bauteil in einer Vielzahl von industriellen und professionellen Anwendungen. Seine Fähigkeit, hohe Ströme und Spannungen zuverlässig zu schalten und dabei überschüssige Wärme effizient abzuführen, macht ihn zur idealen Wahl für:
- Audioverstärker: In leistungsstarken Hi-Fi- und PA-Systemen sorgt der MJ 15023 ISC für eine klare und unverzerrte Signalverstärkung, selbst bei hohen Ausgangsleistungen. Seine lineare Kennlinie und die Fähigkeit, Impulsspitzen zu bewältigen, sind hier entscheidend.
- Schaltnetzteile (SMPS): Als leistungsstarker Schalter in Sekundärseiten- oder primärseitigen Schaltkreisen ermöglicht er eine effiziente und stabile Energieumwandlung mit hoher Strombelastbarkeit.
- Lineare Spannungsregler: In robusten linearen Stromversorgungen, die eine präzise und rauschfreie Spannungsregelung benötigen, leistet der Transistor auch bei schwankender Last hervorragende Dienste.
- Motorsteuerungen: Die hohe Stromtragfähigkeit erlaubt den direkten Einsatz in der Ansteuerung von Gleichstrommotoren, auch wenn diese hohe Anlaufströme ziehen.
- Industrielle Automatisierung: In Steuerungssystemen, Relais-Treibern oder als Teil von Leistungselektronikmodulen spielt die Zuverlässigkeit und Robustheit des MJ 15023 ISC eine zentrale Rolle.
- Schweißgeräte und Stromversorgungen: Anwendungen, die kurzzeitig sehr hohe Ströme liefern müssen, profitieren von der Widerstandsfähigkeit dieses Transistors.
FAQ – Häufig gestellte Fragen zu MJ 15023 ISC – Bipolartransistor, PNP, 200V, 16A, 250W, TO-3
Welche Art von Kühlung wird für den MJ 15023 ISC empfohlen?
Aufgrund seiner hohen Verlustleistung von bis zu 250W ist die Verwendung eines geeigneten Kühlkörpers zwingend erforderlich, um den Transistor im spezifizierten Temperaturbereich zu betreiben. Ohne Kühlkörper ist der Dauerbetrieb bei Nennleistung nicht möglich und führt schnell zu thermischer Überlastung. Der Kühlkörper sollte so dimensioniert sein, dass der thermische Widerstand zwischen Gehäuse und Umgebung (RthJC) minimiert wird.
Ist der MJ 15023 ISC für Hochfrequenzanwendungen geeignet?
Der MJ 15023 ISC ist primär für Schaltungsanwendungen im Niederfrequenzbereich konzipiert. Seine Übergangsfrequenz (fT) liegt typischerweise im Bereich von wenigen Megahertz (MHz). Für Anwendungen, die Frequenzen im dreistelligen MHz-Bereich oder darüber hinaus erfordern, sind spezialisierte Hochfrequenztransistoren besser geeignet.
Kann ich den MJ 15023 ISC als Ersatz für einen NPN-Transistor verwenden?
Nein, dies ist nicht direkt möglich. Der MJ 15023 ISC ist ein PNP-Transistor. PNP- und NPN-Transistoren haben gegensätzliche Stromflussrichtungen und Ansteuerungslogiken. Ein direkter Austausch erfordert eine Anpassung der Schaltung oder die Auswahl eines entsprechenden NPN-Äquivalents.
Was bedeutet das TO-3 Gehäuse und welche Vorteile bietet es?
Das TO-3 ist ein klassisches, robustes Metallgehäuse für Leistungstransistoren. Es bietet eine ausgezeichnete thermische Ankopplung an einen Kühlkörper durch seine Grundfläche und die zentrale Befestigungsmöglichkeit. Dies ist entscheidend für die effektive Wärmeableitung und damit für die Zuverlässigkeit und Lebensdauer des Transistors in Hochleistungsanwendungen.
Wie wird der MJ 15023 ISC angesteuert?
Als PNP-Transistor wird der MJ 15023 ISC typischerweise durch Anlegen einer negativen Spannung am Basis-Emitter-Übergang im Verhältnis zum Emitter gesteuert. Ein positiver Stromfluss von der Basis zum Emitter schaltet den Transistor ein und ermöglicht den Stromfluss vom Kollektor zum Emitter (in Bezug auf die vereinbarte technische Konvention). Dies steht im Gegensatz zu NPN-Transistoren, die durch Anlegen einer positiven Spannung an der Basis angesteuert werden.
Welche Garantie und Gewährleistung bietet Lan.de auf den MJ 15023 ISC?
Lan.de bietet auf alle Bauteile, einschließlich des MJ 15023 ISC Bipolartransistors, die gesetzlich vorgeschriebene Gewährleistung. Für spezifische Details zu unseren Garantiebedingungen und zur Abwicklung von Reklamationen besuchen Sie bitte den entsprechenden Bereich auf unserer Webseite.
Kann der MJ 15023 ISC in linearen Audio-Endstufen eingesetzt werden?
Absolut. Der MJ 15023 ISC ist eine ausgezeichnete Wahl für lineare Audio-Endstufen, insbesondere für leistungsstarke Designs. Seine Fähigkeit, hohe Ströme mit geringer Verzerrung zu verarbeiten, und seine gute lineare Kennlinie tragen zu einer hohen Klangqualität und Zuverlässigkeit bei, auch unter Last.
