MJ 15022 ONS – Der Hochleistungs-NPN-Bipolartransistor für anspruchsvolle Schaltungen
Suchen Sie nach einer robusten und zuverlässigen Lösung für Leistungsverstärker, Schaltanwendungen oder Netzteilkonstruktionen, die hohe Spannungen und Ströme bewältigen muss? Der MJ 15022 ONS ist die ultimative Wahl für Ingenieure, Hobbyisten und professionelle Anwender, die höchste Leistung und Zuverlässigkeit in ihren elektronischen Projekten benötigen. Er löst das Problem von Komponenten, die unter hoher Last versagen oder nicht die erforderliche Effizienz bieten, indem er außergewöhnliche Belastbarkeit mit präziser Steuerung kombiniert.
Leistungsmerkmale und technische Überlegenheit
Der MJ 15022 ONS zeichnet sich durch seine herausragenden Spezifikationen aus, die ihn von Standardkomponenten abheben:
- Hohe Spannungsfestigkeit: Mit einer maximalen Kollektor-Emitter-Spannung (VCEO) von 200V bietet dieser Transistor eine beeindruckende Sicherheitsreserve für Anwendungen, die mit höheren Spannungen arbeiten. Dies reduziert das Risiko von Durchschlägen und erhöht die Langlebigkeit Ihrer Schaltungen.
- Starker Stromfluss: Ein kontinuierlicher Kollektorstrom (IC) von bis zu 16A ermöglicht die Steuerung und Verstärkung signifikanter Lasten. Ob in Audioverstärkern, Netzteilen oder Motorsteuerungen, der MJ 15022 ONS liefert die benötigte Leistung.
- Umfassende Leistung: Die maximale Verlustleistung (PD) von 250W (bei entsprechender Kühlung) verdeutlicht die Fähigkeit dieses Transistors, erhebliche Energiemengen zu verarbeiten, ohne zu überhitzen. Dies ist entscheidend für den stabilen Betrieb unter Dauerlast.

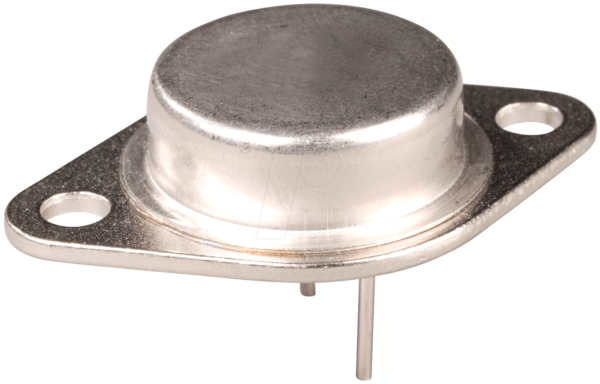

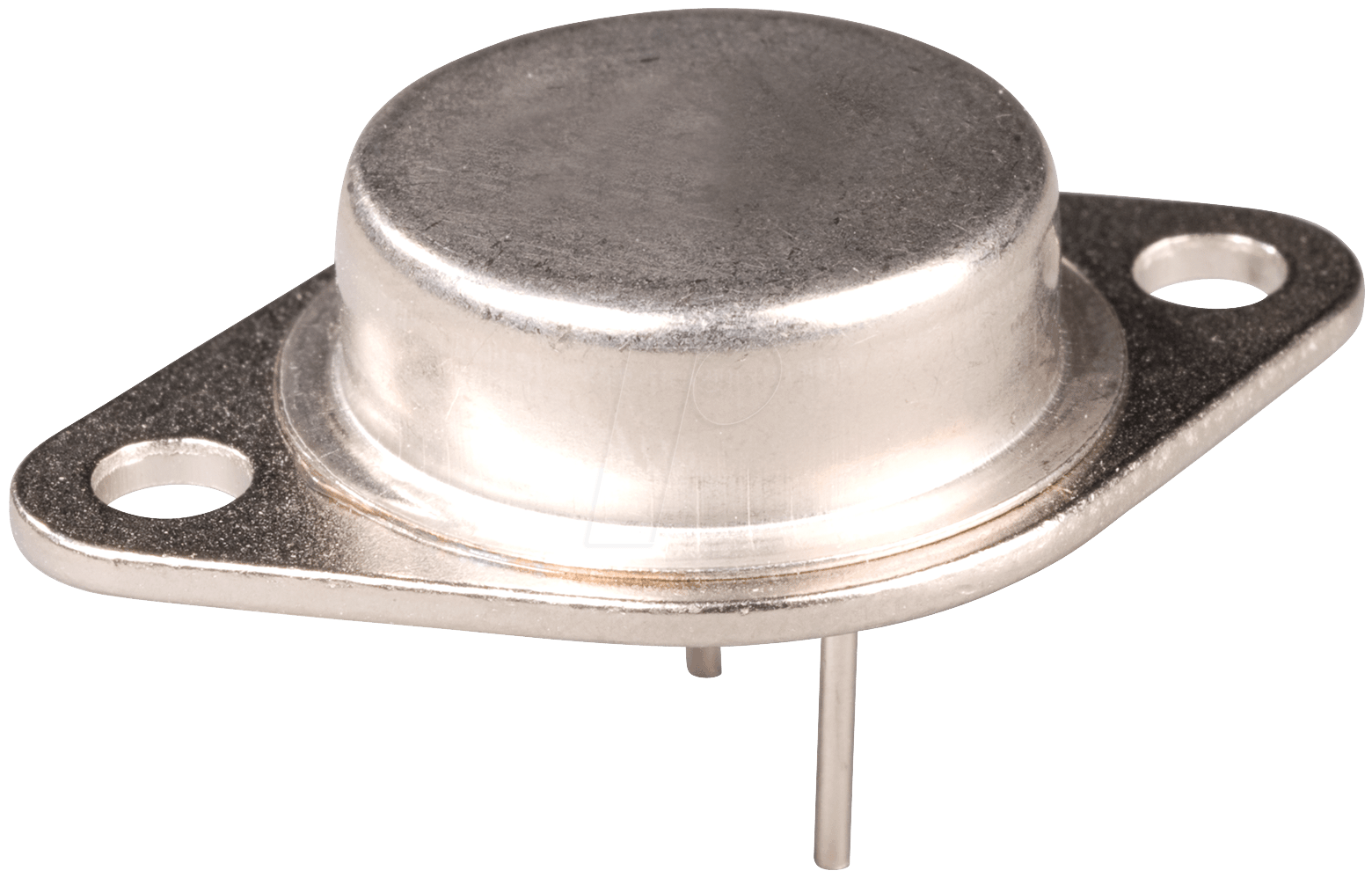

- Robuste TO-3 Gehäusebauform: Das bewährte TO-3 Gehäuse bietet nicht nur eine exzellente Wärmeableitung, was für Hochleistungsanwendungen unerlässlich ist, sondern auch eine mechanisch stabile und zuverlässige Verbindung für die Montage auf Kühlkörpern.
- NPN-Halbleiterstruktur: Als NPN-Transistor ist er ideal für Common-Emitter-Konfigurationen geeignet, die häufig in Verstärker- und Schaltkreisen vorkommen und eine positive Basisspannung zur Steuerung des Kollektorstroms benötigen.
Anwendungsbereiche und Einsatzszenarien
Der MJ 15022 ONS ist eine vielseitige Komponente, die in einer breiten Palette von elektronischen Systemen eingesetzt werden kann:
- Leistungsverstärker: Ob für Hi-Fi-Audioanwendungen oder professionelle Beschallungssysteme, dieser Transistor bietet die nötige Leistungsreserve und Verzerrungsarmut für kristallklaren Klang.
- Schaltnetzteile (SMPS): In der Primärseite von Schaltnetzteilen ermöglicht er effizientes und stabiles Schalten hoher Ströme und Spannungen, was zu kompakteren und energieeffizienteren Geräten führt.
- Motorsteuerungen: Für die präzise Regelung von Elektromotoren, insbesondere solchen mit höheren Leistungsanforderungen, bietet der MJ 15022 ONS die notwendige Stromtragfähigkeit und Zuverlässigkeit.
- Industrielle Steuerungen: In rauen industriellen Umgebungen, wo Komponenten extremen Belastungen standhalten müssen, ist die Robustheit dieses Transistors ein entscheidender Vorteil.
- Stromversorgungen: Als linearer oder schaltender Leistungstransistor in Labornetzteilen oder kundenspezifischen Stromversorgungen gewährleistet er stabile Ausgangsspannungen und Ströme.
Vergleich zu Standardlösungen: Warum MJ 15022 ONS die bessere Wahl ist
Herkömmliche Transistoren stoßen oft an ihre Grenzen, wenn es um hohe Spannungen und Ströme in Kombination geht. Der MJ 15022 ONS übertrifft diese Grenzen durch seine spezifische Dotierung, optimierte Kristallstruktur und das widerstandsfähige TO-3 Gehäuse. Während viele günstigere Transistoren auf Kosten der Spannungsfestigkeit oder Strombelastbarkeit optimiert sind, vereint der MJ 15022 ONS beides auf einem hohen Niveau. Dies bedeutet weniger Ausfälle, eine längere Lebensdauer der gesamten Schaltung und die Möglichkeit, anspruchsvollere Designs mit höherer Effizienz zu realisieren, ohne auf zusätzliche Schutzschaltungen oder aufwändige Kühlkonzepte zurückgreifen zu müssen, die bei weniger leistungsfähigen Alternativen notwendig wären.
Technische Spezifikationen im Detail
Die Präzision und Leistungsfähigkeit des MJ 15022 ONS wird durch seine detaillierten technischen Daten unterstrichen:
| Eigenschaft | Spezifikation | Beschreibung |
|---|---|---|
| Transistortyp | NPN Bipolar | Standard-Halbleiterbauweise für vielseitige Schalt- und Verstärkeranwendungen. |
| Maximale Kollektor-Emitter-Spannung (VCEO) | 200 V | Ermöglicht den Einsatz in Systemen mit hohen Betriebsspannungen und bietet zusätzliche Überlastsicherheit. |
| Maximale Kollektor-Basis-Spannung (VCBO) | 200 V | Schützt den Transistor vor Überspannung auf der Basis-Kollektor-Verbindung. |
| Maximale Emitter-Basis-Spannung (VEBO) | 15 V | Definiert den maximal zulässigen Spannungsbereich zwischen Emitter und Basis. |
| Maximale Kollektorstrom (IC) – Kontinuierlich | 16 A | Die Fähigkeit, dauerhaft hohe Ströme zu schalten und zu steuern, essenziell für Leistungsanwendungen. |
| Maximale Kollektorstrom (IC) – Puls | 30 A | Erlaubt kurzzeitige Spitzenströme, wichtig für dynamische Lastwechsel. |
| Maximale Verlustleistung (PD) bei 25°C (Gehäuse) | 250 W | Die maximale Leistung, die der Transistor bei geeigneter Kühlung dissipieren kann. Dies unterstreicht seine Eignung für Hochleistungsanwendungen. |
| Stromverstärkungsfaktor (hFE) | Typisch 25 bis 75 bei IC=4A, VCE=4V | Gibt das Verhältnis von Kollektorstrom zu Basisstrom an und bestimmt die Verstärkungseigenschaften. Dieser Bereich ist optimal für eine gute Balance zwischen Verstärkung und Leistung. |
| Übergangs- und Anstiegszeit | Typisch für Leistungs-Bipolartransistoren dieser Klasse | Obwohl keine exakten Nanosekunden-Werte angegeben sind, ermöglicht die Bauart schnelle Schaltvorgänge, die für viele moderne Schaltungen ausreichend sind. |
| Gehäusebauform | TO-3 | Ein robustes Metallgehäuse mit exzellenter Wärmeableitfähigkeit und mechanischer Stabilität, optimiert für hohe Leistungsabgabe und Montage auf Kühlkörpern. |
| Betriebstemperaturbereich | -65°C bis +150°C | Ein sehr breiter Temperaturbereich, der Zuverlässigkeit auch unter extremen Umgebungsbedingungen gewährleistet. |
FAQ – Häufig gestellte Fragen zu MJ 15022 ONS – Bipolartransistor, NPN, 200V, 16A, 250W, TO-3
Benötige ich einen Kühlkörper für den MJ 15022 ONS?
Ja, bei kontinuierlicher Belastung, insbesondere bei Strömen nahe oder oberhalb von 16A oder bei der vollen Verlustleistung von 250W, ist die Verwendung eines geeigneten Kühlkörpers absolut notwendig, um den Transistor vor Überhitzung zu schützen und seine Lebensdauer zu gewährleisten.
Kann der MJ 15022 ONS in Audioverstärkern der Klasse AB eingesetzt werden?
Absolut. Mit seiner hohen Stromtragfähigkeit, guten Spannungsfestigkeit und der Fähigkeit, mit geringen Verzerrungen zu arbeiten, ist der MJ 15022 ONS eine ausgezeichnete Wahl für die Endstufen von Hochleistungs-Audioverstärkern, insbesondere in Klasse AB oder B Konfigurationen.
Ist der MJ 15022 ONS für Hochfrequenzanwendungen geeignet?
Obwohl er für Leistungsanwendungen konzipiert ist, ist der MJ 15022 ONS kein spezialisierter Hochfrequenztransistor. Für Schaltungen, die Frequenzen im MHz-Bereich oder höher erfordern, sind Transistoren mit optimierten Übergangszeiten und geringeren parasitären Kapazitäten besser geeignet. Seine Stärken liegen in der Leistungsverarbeitung bei niedrigeren bis mittleren Frequenzen.
Was bedeutet „NPN“ bei diesem Transistor?
„NPN“ beschreibt die Halbleiterstruktur des Transistors. Es steht für negativ-positiv-negativ und bedeutet, dass der Transistor durch die Anordnung von drei dotierten Halbleiterschichten aufgebaut ist. Ein NPN-Transistor wird typischerweise aktiviert, indem ein positiver Strom an die Basis im Verhältnis zum Emitter angelegt wird, was dann einen größeren Stromfluss vom Kollektor zum Emitter ermöglicht.
Welche Art von Anwendungen profitieren am meisten von der 200V Spannungsfestigkeit?
Die hohe Spannungsfestigkeit von 200V ist besonders vorteilhaft in Stromversorgungen, die mit Netzspannung arbeiten, in Hochspannungsschaltkreisen, in bestimmten Motorsteuerungen, bei der Ansteuerung von Entladungsröhren oder in anderen Szenarien, wo ein signifikanter Spannungsabfall über den Transistor auftritt und eine Reserve benötigt wird, um Ausfälle zu vermeiden.
Gibt es Alternativen zum TO-3 Gehäuse für den MJ 15022 ONS?
Der MJ 15022 ONS ist spezifisch für das TO-3 Gehäuse konzipiert. Andere Transistoren mit ähnlichen elektrischen Spezifikationen sind möglicherweise in anderen Gehäuseformen wie TO-247 oder TO-220 erhältlich, die jedoch unterschiedliche thermische und mechanische Eigenschaften aufweisen und eine angepasste Montage erfordern.
Wie wird die Verlustleistung von 250W genau erreicht?
Die Angabe von 250W Verlustleistung bezieht sich auf die maximale Wärmemenge, die der Transistor bei einer bestimmten Umgebungstemperatur (hier 25°C) und mit einem idealen Wärmeübergang zur Umgebung (in der Regel über einen großen Kühlkörper) abführen kann. Die tatsächliche Leistung, die der Transistor sicher dissipieren kann, hängt stark von der Effektivität des Kühlsystems und der Umgebungstemperatur ab.
