Hochleistungs-Bipolartransistor MJ 15022 ISC: Zuverlässigkeit für anspruchsvolle Schaltungen
Sie suchen einen robusten und leistungsfähigen NPN-Bipolartransistor, der auch unter extremen Bedingungen zuverlässig arbeitet? Der MJ 15022 ISC ist die ideale Lösung für Entwickler und Ingenieure, die höchste Ansprüche an ihre Elektronikkomponenten stellen. Seine beeindruckenden Spezifikationen machen ihn zur perfekten Wahl für anspruchsvolle Schaltkreise, Leistungsverstärker und industrielle Anwendungen, bei denen Effizienz und Langlebigkeit im Vordergrund stehen.
Unübertroffene Leistung und Robustheit

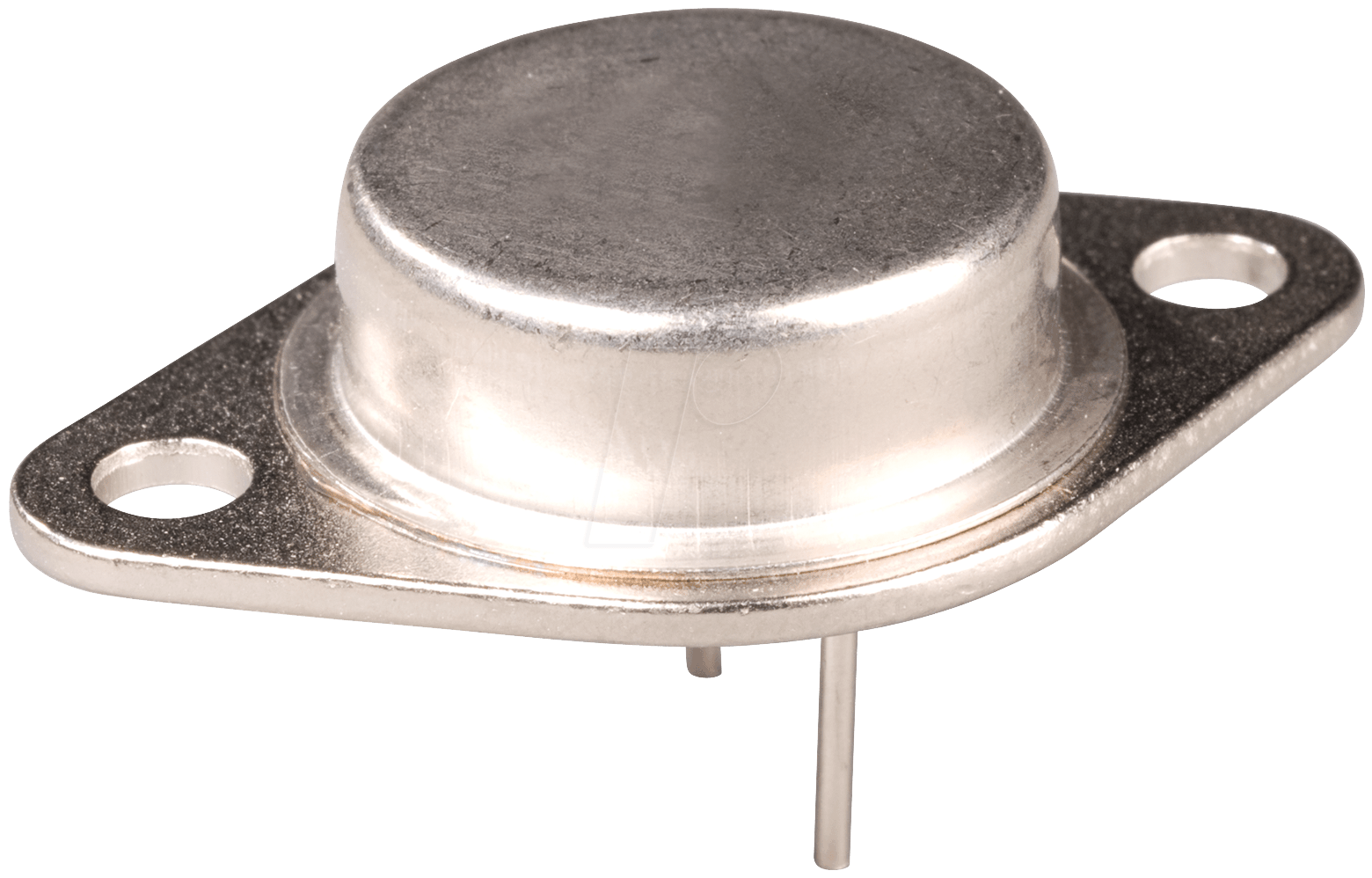

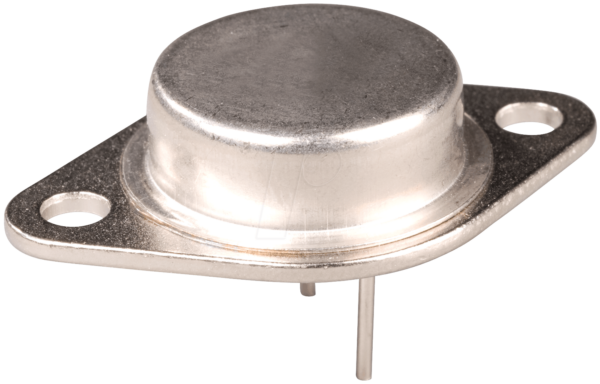

Der MJ 15022 ISC NPN-Bipolartransistor zeichnet sich durch seine herausragenden Leistungsparameter aus, die ihn von Standardbauteilen abheben. Mit einer maximalen Sperrspannung von 200V und einem maximalen Kollektorstrom von 16A bewältigt er mühelos hohe Lasten. Die enorme Verlustleistung von 250W ermöglicht den Einsatz in energieintensiven Schaltungen, ohne dass die thermische Belastung zum limitierenden Faktor wird. Sein TO-3 Gehäuse bietet dabei nicht nur eine exzellente Wärmeableitung, sondern auch mechanische Stabilität für industrielle Umgebungen. Dies bedeutet für Sie: geringere Ausfallraten, höhere Systemverfügbarkeit und die Gewissheit, dass Ihre Schaltungen auch bei maximaler Beanspruchung stabil funktionieren.
Vorteile des MJ 15022 ISC im Detail
- Hohe Spannungsfestigkeit: Die 200V Sperrspannung erlaubt den Einsatz in Systemen mit entsprechenden Spannungsniveaus, was Flexibilität in der Schaltungsentwicklung bietet und die Notwendigkeit für zusätzliche Schutzschaltungen minimiert.
- Beträchtliche Stromtragfähigkeit: Mit 16A Kollektorstrom können auch anspruchsvolle Lasten sicher geschaltet und verstärkt werden, ideal für Netzteile, Motorsteuerungen und Audioverstärker.
- Umfangreiche Verlustleistung: 250W Verlustleistung sind ein Indikator für die Fähigkeit des Transistors, auch bei intensiver Nutzung effizient zu arbeiten und thermische Überlastung zu vermeiden, was die Lebensdauer des Bauteils und des gesamten Systems signifikant verlängert.
- Bewährtes TO-3 Gehäuse: Dieses Standardgehäuse ist bekannt für seine exzellente Wärmeableitung durch die großflächige Metallbasis. Dies vereinfacht das Thermalmanagement und ermöglicht kompaktere Designs, da weniger aufwendige Kühlkörperlösungen benötigt werden.
- Zuverlässigkeit durch MJ-Serie: Die MJ-Serie von ON Semiconductor (oder vergleichbare Hersteller, abhängig von der genauen ISC-Kennung) steht für bewährte Qualität und Zuverlässigkeit in der Leistungselektronik.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Typ | Bipolartransistor, NPN |
| Hersteller-Nummer | MJ 15022 ISC |
| Maximale Kollektor-Emitter-Spannung (Vceo) | 200 V |
| Maximale Kollektorstrom (Ic) | 16 A |
| Maximale Verlustleistung (Pd) | 250 W |
| Gehäuse-Typ | TO-3 |
| Einsatztemperatur (Betrieb) | -65 °C bis +150 °C (typisch für TO-3-Gehäuse) |
| HFE (Gleichstromverstärkungsfaktor) | Variiert je nach Typ und Betriebspunkt; für MJ-Serien üblicherweise im Bereich von 25-75 bei typischen Strömen. Bietet solide Verstärkung für Leistungsapplikationen. |
| Schaltfrequenz (fT) | Geringer als bei Kleinsignaltransistoren, optimiert für Leistungsanwendungen im Audio- und DC/DC-Bereich. Exakte Werte sind vom spezifischen Design abhängig, aber für den MJ 15022 sind Werte im kHz-Bereich typisch. |
Anwendungsgebiete für maximale Leistung
Der MJ 15022 ISC NPN-Bipolartransistor ist aufgrund seiner herausragenden Leistungsparameter die erste Wahl für eine Vielzahl von anspruchsvollen Applikationen. Seine Fähigkeit, hohe Spannungen und Ströme zu bewältigen, macht ihn prädestiniert für:
- Leistungsverstärker: Insbesondere in High-End-Audioverstärkern liefert der MJ 15022 ISC die nötige Leistung und Verzerrungsarmut für exzellenten Klang.
- Schaltnetzteile (SMPS): In konventionellen und moderneren Schaltnetzteildesigns agiert er als zuverlässiger Schalter, der hohe Effizienz und Stabilität gewährleistet.
- Motorsteuerungen: Ob für Gleichstrommotoren oder als Teil von pulsweitenmodulierten (PWM) Steuerungen, der Transistor meistert die Anforderungen dynamischer Lasten.
- Industrielle Stromversorgungen: In robusten Netzteilen für industrielle Maschinen und Anlagen sorgt er für eine zuverlässige und unterbrechungsfreie Stromversorgung.
- DC-DC-Wandler: Für die effiziente Umwandlung von Spannungspegeln in Leistungselektroniksystemen.
- Labor- und Testgeräte: Wo präzise und leistungsfähige Schaltungen gefordert sind, leistet der MJ 15022 ISC wertvolle Dienste.
Die durchdachte Konstruktion des TO-3 Gehäuses ist entscheidend für die thermische Performance. Es ermöglicht eine einfache Montage auf Kühlkörpern und gewährleistet durch seine robuste Bauweise auch in rauen Umgebungen eine langanhaltende Funktionalität. Dies ist ein kritischer Faktor für die Zuverlässigkeit von Industrieelektronik, wo Ausfallzeiten kostspielig sind.
FAQ – Häufig gestellte Fragen zu MJ 15022 ISC – Bipolartransistor, NPN, 200V, 16A, 250W, TO-3
Kann der MJ 15022 ISC in Hochfrequenzanwendungen eingesetzt werden?
Der MJ 15022 ISC ist primär für Leistungsanwendungen im niedrigeren bis mittleren Frequenzbereich optimiert, wie sie in Audioverstärkern oder Schaltnetzteilen üblich sind. Für sehr hohe Frequenzen (MHz-Bereich) sind spezielle HF-Transistoren besser geeignet.
Ist das TO-3 Gehäuse für moderne SMD-Bestückung geeignet?
Nein, das TO-3 Gehäuse ist ein durchsteckmontierbares (through-hole) Bauteil und nicht für automatische Oberflächenmontage (SMD) ausgelegt. Es erfordert manuelle Bestückung oder spezielle Bestückungsautomaten für Through-Hole-Bauteile.
Welche Kühlkörperanforderungen gelten für den MJ 15022 ISC?
Aufgrund der hohen Verlustleistung von bis zu 250W ist die Verwendung eines geeigneten Kühlkörpers unerlässlich. Die genaue Größe und Art des Kühlkörpers hängt von der maximalen Verlustleistung, der Umgebungstemperatur und den zulässigen Sperrschichttemperaturen ab. Eine typische Empfehlung ist, die thermische Leitfähigkeit des Kühlkörpers so zu wählen, dass die Sperrschichttemperatur unterhalb der maximal zulässigen 150°C bleibt.
Kann der MJ 15022 ISC als Schalter oder Verstärker verwendet werden?
Ja, der MJ 15022 ISC eignet sich hervorragend sowohl für Schalteranwendungen (z.B. in Netzteilen, Motorsteuerungen) als auch für Verstärkeranwendungen (z.B. in Audioendstufen), dank seiner hohen Strom- und Spannungsbelastbarkeit sowie seiner Verstärkungseigenschaften.
Welchen Unterschied macht die „ISC“-Kennung in der Teilenummer?
Die „ISC“-Kennung kann auf spezifische Eigenschaften oder eine Herkunft des Bauteils hinweisen, wie z.B. eine bestimmte Qualitätskontrolle, eine spezielle Fertigungscharge oder die Zuordnung zu einem bestimmten Hersteller oder Distributor. Für genaue Details ist die Produktdokumentation des Herstellers konsultieren.
Gibt es alternative Transistoren, die ähnliche Leistung bieten?
Es gibt zahlreiche bipolare Leistungstransistoren, die ähnliche Spezifikationen aufweisen können. Die Wahl des MJ 15022 ISC wird jedoch oft durch seine bewährte Zuverlässigkeit, die spezifischen Charakteristiken und die Verfügbarkeit im bewährten TO-3 Gehäuse motiviert. Vergleiche sollten immer anhand der detaillierten Datenblätter erfolgen.
Welche Schutzschaltungen sind für den Betrieb des MJ 15022 ISC empfehlenswert?
Je nach Anwendung können Schutzdioden (z.B. Freilaufdioden bei induktiven Lasten) oder Snubber-Schaltungen zum Schutz vor Spannungsspitzen und zur Reduzierung von EMI (elektromagnetische Interferenzen) empfehlenswert sein. Auch eine sichere Auslegung der Basistreiberstufe ist für einen stabilen Betrieb wichtig.
