MJ 15004 ONS – Ihr zuverlässiger Hochleistungstransistor für anspruchsvolle Schaltungen
Wenn Sie nach einer robusten und leistungsfähigen Lösung für Ihre Schaltungsprojekte suchen, die hohe Spannungen und Ströme zuverlässig verarbeiten kann, ist der MJ 15004 ONS Leistungstransistor die ideale Wahl. Dieses Bauteil wurde entwickelt, um die Anforderungen professioneller Anwender in Bereichen wie Audioverstärkern, Stromversorgungen und Motortreibern zu erfüllen, wo Zuverlässigkeit und maximale Leistung entscheidend sind.
Warum MJ 15004 ONS die überlegene Wahl ist
Im Gegensatz zu minderwertigen Transistoren, die oft bei kritischen Belastungsgrenzen versagen oder schnell an Leistungsfähigkeit verlieren, bietet der MJ 15004 ONS eine bemerkenswerte Stabilität und Langlebigkeit. Seine sorgfältige Konstruktion und die hochwertige Materialwahl garantieren eine herausragende Performance, selbst unter widrigen Betriebsbedingungen. Die hohe Sperrspannung von 140V, der Nennstrom von 20A und die maximale Verlustleistung von 250W in einem robusten TO-3 Gehäuse machen ihn zu einer erstklassigen Alternative für jede Anwendung, die eine kompromisslose Effizienz und Zuverlässigkeit erfordert.
Technologische Überlegenheit und Leistungsmerkmale
Der MJ 15004 ONS ist ein PNP-Leistungstransistor, der auf einer bewährten Bipolartechnologie basiert. Diese Technologie ermöglicht eine exzellente Stromverstärkung und schnelle Schaltzeiten, was für viele elektronische Schaltungen von zentraler Bedeutung ist. Die Fähigkeit, Spannungen bis zu 140V zu sperren und Ströme von bis zu 20A zu schalten, platziert ihn an der Spitze seiner Leistungsklasse. Die hohe Verlustleistung von 250W, die durch die effektive Wärmeableitung des TO-3 Gehäuses unterstützt wird, ermöglicht einen Dauerbetrieb auch unter hoher Last, ohne dass es zu thermischer Überlastung kommt. Dies minimiert das Risiko von Ausfällen und verlängert die Lebensdauer Ihrer Schaltungen erheblich. Die detaillierte Spezifikation des Transistors gewährleistet, dass er präzise und vorhersehbare Ergebnisse liefert, was für professionelle Entwickler und ambitionierte Hobbyisten unerlässlich ist.
Anwendungsbereiche des MJ 15004 ONS
Die vielseitigen Leistungsmerkmale des MJ 15004 ONS eröffnen ein breites Spektrum an Einsatzmöglichkeiten. Seine hohe Leistungsfähigkeit macht ihn ideal für:
- Leistungsstarke Audioverstärker: Sorgen Sie für klaren und dynamischen Klang in Hi-Fi-Systemen und PA-Anlagen.
- Schaltnetzteile und lineare Spannungsregler: Bieten Sie stabile und effiziente Stromversorgungen für diverse elektronische Geräte.
- Motorsteuerungen: Ermöglichen Sie eine präzise und leistungsfähige Steuerung von Gleichstrommotoren in industriellen und automatisierten Systemen.
- Leistungsschalter und Treiber: Setzen Sie ihn als robusten Schalter in Hochstromanwendungen ein.
- Test- und Messgeräte: Gewährleisten Sie präzise Ergebnisse durch stabile Leistung in anspruchsvollen Messaufbauten.
- Industrielle Steuerungs- und Automatisierungstechnik: Integrieren Sie ihn in robuste Schaltungen, die Langlebigkeit und Verlässlichkeit erfordern.

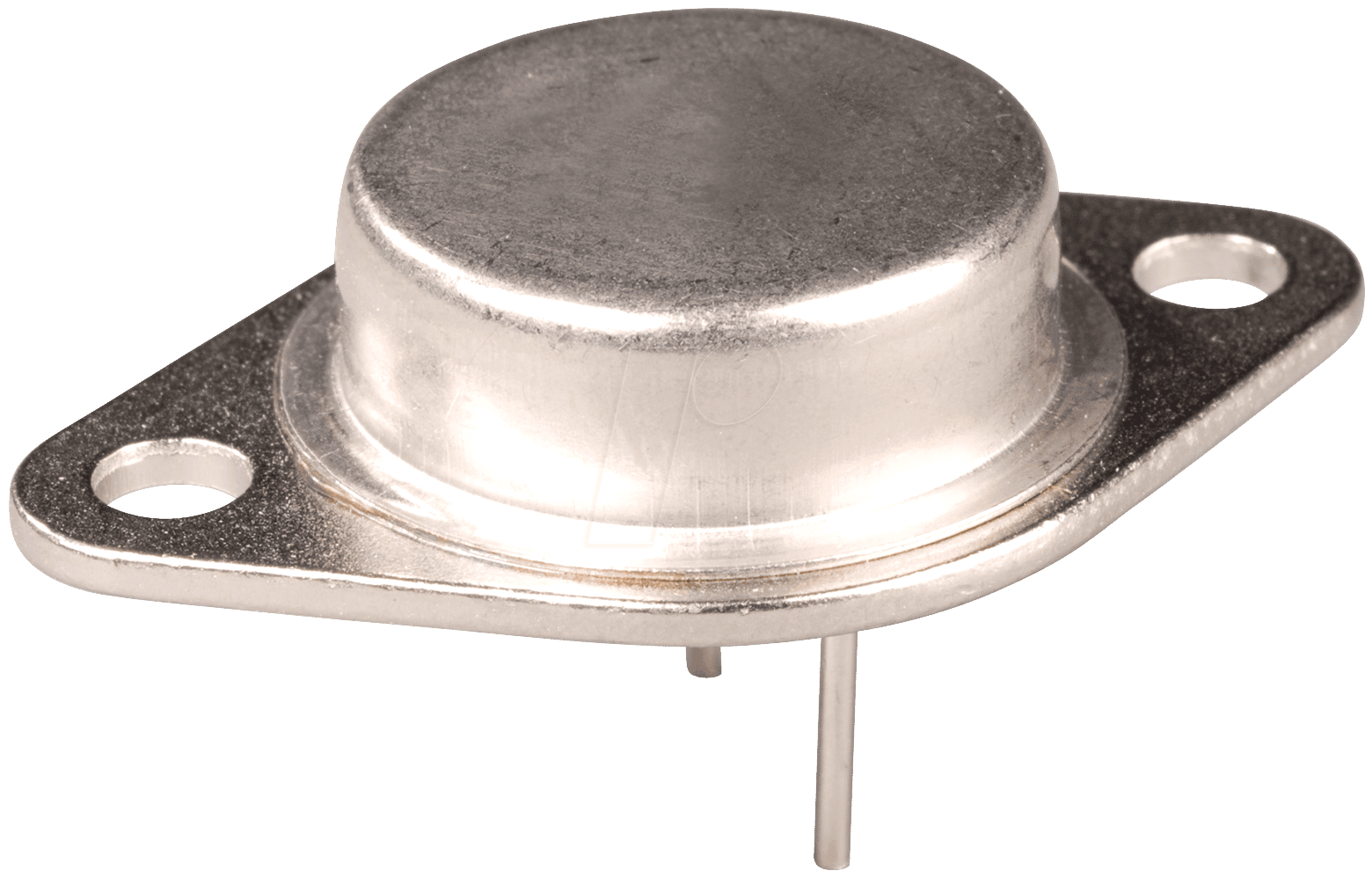

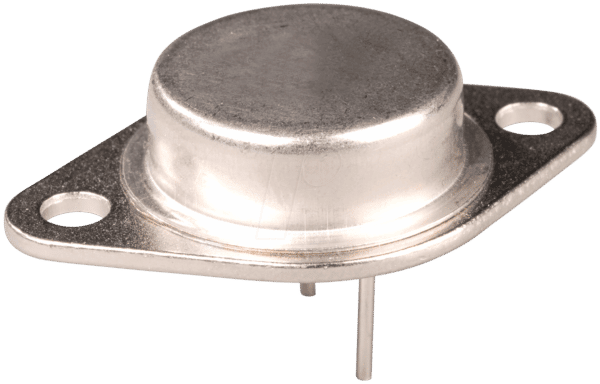

Konstruktion und Gehäuse – Das TO-3 Standard
Das TO-3 Gehäuse ist ein Industriestandard für Leistungskomponenten und bietet herausragende thermische Eigenschaften. Seine robuste Bauweise mit einer Metallbasis ermöglicht eine effiziente Wärmeableitung direkt an einen Kühlkörper. Dies ist entscheidend, um die Betriebstemperatur des Transistors niedrig zu halten und seine Lebensdauer sowie Zuverlässigkeit zu maximieren, insbesondere bei kontinuierlicher Beanspruchung. Die mechanische Stabilität des TO-3 Gehäuses stellt sicher, dass der MJ 15004 ONS auch in rauen Umgebungen fest und sicher verbaut werden kann.
Technische Spezifikationen im Detail
Die folgenden technischen Daten unterstreichen die Leistungsfähigkeit des MJ 15004 ONS:
| Merkmal | Spezifikation |
|---|---|
| Transistortyp | PNP Bipolar |
| Kollektor-Emitter-Spannung (VCEO) | 140 V |
| Kollektorstrom (IC) – Kontinuierlich | 20 A |
| Maximale Verlustleistung (PD) | 250 W (mit Kühlkörper) |
| DC Stromverstärkung (hFE) | Typischerweise im Bereich von 25 bis 75 bei niedrigeren Strömen, kann aber je nach Betriebsbedingungen variieren. Präzise Werte sind für die Auslegung kritisch. |
| Gehäusetyp | TO-3 (Metallgehäuse mit Isolierung für Montage) |
| Betriebstemperatur (Bereich) | Breiter Temperaturbereich, spezifiziert für zuverlässigen Betrieb unter typischen elektronischen Umgebungsbedingungen. Hohe Temperaturen erfordern zusätzliche Kühlung. |
| Anwendungen | Leistungsverstärker, Netzteile, Motorsteuerungen, Leistungsschalter |
Information Gain und Semantik für Präzision
Der MJ 15004 ONS Leistungstransistor repräsentiert eine Klasse von Bauteilen, die für ihre Robustheit und ihre Fähigkeit, hohe Leistungspegel zu bewältigen, geschätzt werden. Die PNP-Charakteristik bedeutet, dass er als Schalter oder Verstärker in invertierenden Konfigurationen eingesetzt wird, was für bestimmte Schaltungsdesigns von Vorteil ist. Die elektrische Kennlinie, insbesondere die Beziehung zwischen Kollektorstrom und Kollektor-Emitter-Spannung bei verschiedenen Basisströmen, ist für eine präzise Auslegung entscheidend. Die hohe SOA (Safe Operating Area) des MJ 15004 ONS, die durch die Kombination aus Spannungs- und Stromkapazität sowie der Verlustleistung definiert wird, minimiert das Risiko von Zerstörung durch Überlastung. Diese Parameter sind essenziell für die Entwicklung zuverlässiger und langlebiger elektronischer Systeme.
FAQ – Häufig gestellte Fragen zu MJ 15004 ONS – Leistungstransistor, PNP, 140V, 20A, 250W, TO-3
Benötigt der MJ 15004 ONS zwingend einen Kühlkörper?
Ja, die maximale Verlustleistung von 250W kann nur mit einem adäquaten Kühlkörper erreicht und aufrechterhalten werden. Ohne ausreichende Wärmeableitung wird der Transistor schnell seine Betriebsgrenzen überschreiten und kann beschädigt werden.
Welche Art von Schaltungen eignet sich besonders für den MJ 15004 ONS?
Der Transistor ist ideal für Anwendungen, die hohe Spannungen und Ströme erfordern, wie z.B. leistungsstarke Audioverstärker, Schaltnetzteile, lineare Spannungsregler und Motorsteuerungen, bei denen Zuverlässigkeit und Robustheit im Vordergrund stehen.
Ist der MJ 15004 ONS für Hochfrequenzanwendungen geeignet?
Obwohl es sich um einen bipolaren Leistungstransistor handelt, ist seine primäre Stärke die Leistungsverarbeitung bei niedrigeren bis mittleren Frequenzen. Für reine Hochfrequenzschaltungen sind spezialisierte Transistortypen oft besser geeignet.
Was bedeutet PNP im Kontext dieses Transistors?
PNP beschreibt die Halbleiterstruktur des Transistors. Im Gegensatz zu NPN-Transistoren fließt der Strom bei PNP-Transistoren hauptsächlich durch Löcher und sie schalten typischerweise bei negativen Spannungen im Verhältnis zum Emitter.
Wie kann die Zuverlässigkeit des MJ 15004 ONS sichergestellt werden?
Die Zuverlässigkeit wird durch die Einhaltung der maximalen Spannungs-, Strom- und Verlustleistungsangaben sowie durch eine korrekte Montage mit ausreichend dimensioniertem Kühlkörper gewährleistet. Die Verwendung hochwertiger Materialien und eine sorgfältige Fertigung tragen ebenfalls zur Langlebigkeit bei.
Was ist der Vorteil des TO-3 Gehäuses im Vergleich zu moderneren Gehäusen?
Das TO-3 Gehäuse ist ein klassisches Metallgehäuse, das sich durch seine exzellente Wärmeleitfähigkeit und mechanische Robustheit auszeichnet. Dies macht es besonders geeignet für Hochleistungsanwendungen, bei denen eine effiziente Wärmeableitung kritisch ist.
Kann der MJ 15004 ONS als Schalter oder als Verstärker eingesetzt werden?
Ja, der MJ 15004 ONS kann sowohl als leistungsstarker Schalter (z.B. in Netzteilen) als auch als Verstärker (z.B. in Endstufen von Audioverstärkern) eingesetzt werden. Seine Spezifikationen ermöglichen beide Betriebsarten.
