MJ 15004 ISC – Leistungsstarker PNP Bipolartransistor für anspruchsvolle Schaltungen
Benötigen Sie eine robuste und zuverlässige Lösung für Hochstromanwendungen und Leistungselektronik? Der MJ 15004 ISC – ein PNP Bipolartransistor mit beeindruckenden Spezifikationen von 140V, 20A und 250W – ist die ideale Wahl für Ingenieure, Entwickler und erfahrene Hobbyisten, die maximale Leistung und Stabilität in ihren Designs suchen. Dieses Bauteil löst das Problem der unzureichenden Stromtragfähigkeit und Spannungsfestigkeit in energieintensiven Schaltungen, indem es eine überlegene Performance und Langlebigkeit bietet.
Herausragende Leistung und Zuverlässigkeit
Der MJ 15004 ISC setzt neue Maßstäbe in puncto Leistung und Zuverlässigkeit. Seine exzellente Stromverstärkung (hFE) und seine Fähigkeit, hohe Ströme zu schalten, machen ihn zur ersten Wahl für Anwendungen, bei denen Standardtransistoren an ihre Grenzen stoßen. Im Vergleich zu herkömmlichen PNP-Transistoren bietet der MJ 15004 ISC eine signifikant höhere Verlustleistung von bis zu 250W, was eine breitere Palette von Einsatzmöglichkeiten eröffnet und gleichzeitig eine überlegene Wärmeableitung ermöglicht.
Vorteile des MJ 15004 ISC im Überblick
- Höchste Spannungsfestigkeit: Mit einer maximalen Kollektor-Emitter-Spannung (VCEO) von 140V eignet sich der MJ 15004 ISC hervorragend für Schaltungen, die mit hohen Spannungen arbeiten, und bietet eine zusätzliche Sicherheitsmarge.
- Massive Stromtragfähigkeit: Der Dauerstrom von 20A (IC) ermöglicht die Steuerung und Verstärkung von sehr hohen Strömen, was ihn unverzichtbar für Leistungsverstärker, Netzteile und Motorsteuerungen macht.
- Hohe Verlustleistung: Die dissipative Leistung von 250W stellt sicher, dass der Transistor auch unter hoher Last zuverlässig arbeitet, ohne zu überhitzen. Dies minimiert das Risiko von Ausfällen und verlängert die Lebensdauer der Schaltung.

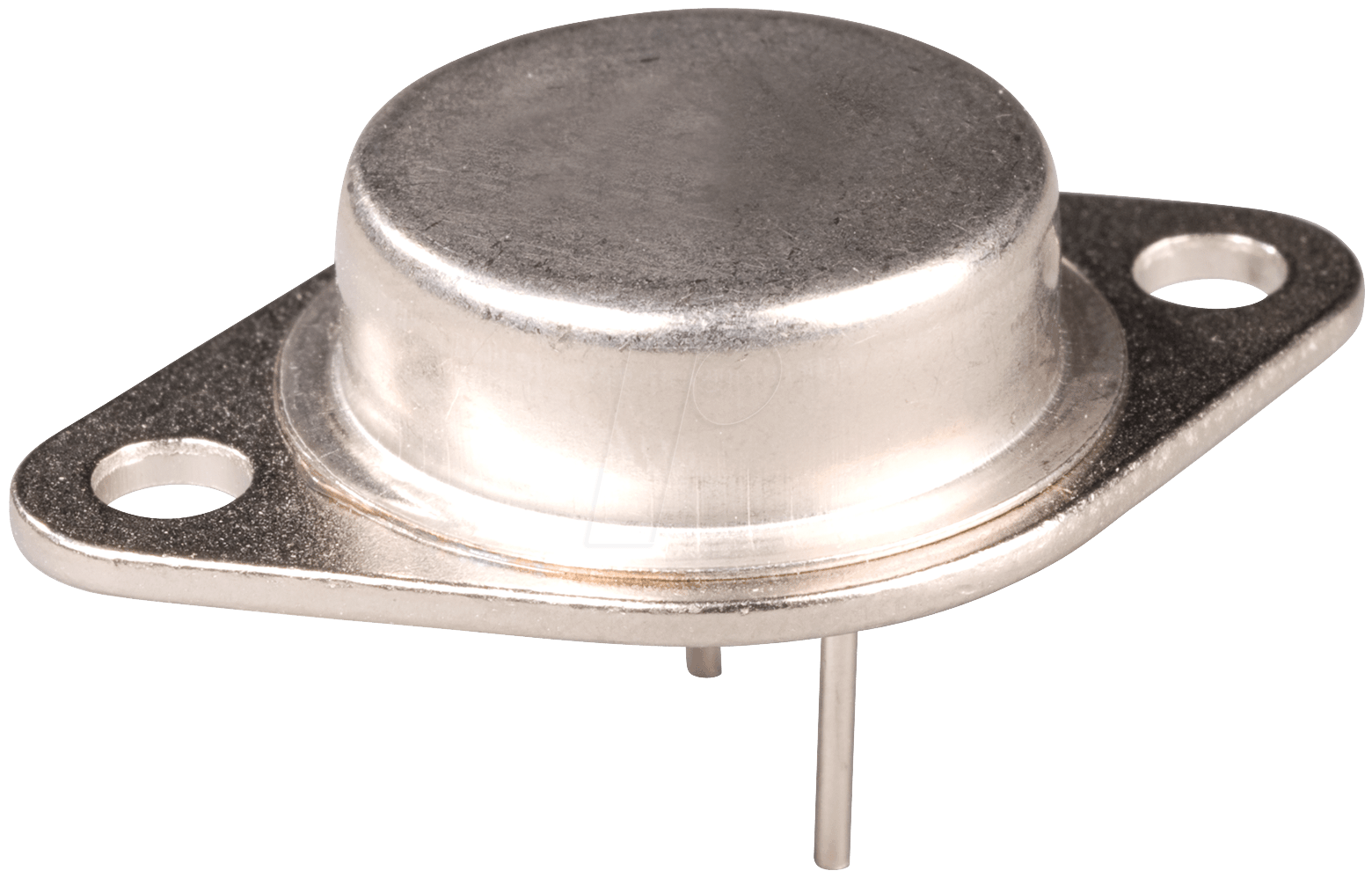

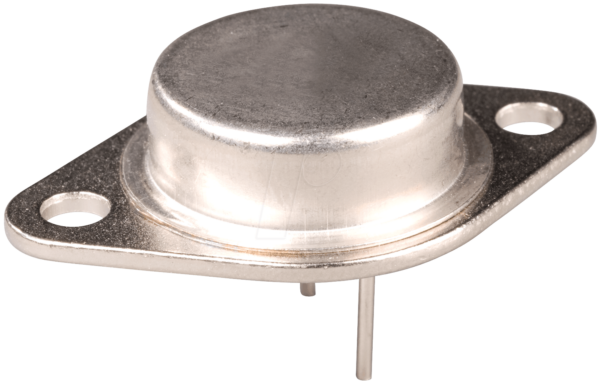

- Robuster TO-3-Metallgehäuse: Das klassische und bewährte TO-3-Gehäuse bietet eine hervorragende Wärmeableitung und mechanische Stabilität. Es ist ideal für den Einsatz in rauen Umgebungen und für Anwendungen, die eine effektive Kühlung erfordern.
- Stabile Parameter: Der MJ 15004 ISC zeichnet sich durch stabile elektrische Parameter aus, die auch bei wechselnden Betriebsbedingungen eine konstante Performance gewährleisten.
- Vielseitigkeit in der Anwendung: Ob in Audio-Endstufen, Schaltnetzteilen, linearen Reglern oder als Lastschalter – dieser Transistor liefert stets die benötigte Leistung.
Technische Spezifikationen und Materialeigenschaften
Der MJ 15004 ISC repräsentiert die Spitze der Bipolartransistor-Technologie. Seine Konstruktion und die verwendeten Materialien sind auf maximale Leistung und Langlebigkeit ausgelegt. Das TO-3-Gehäuse, traditionell aus Metall gefertigt, ermöglicht eine effiziente Wärmeübertragung an Kühlkörper, was bei solch leistungsstarken Bauteilen essenziell ist. Die Silizium-Halbleiterschicht ist optimiert für hohe Stromdichten und Spannungen, um eine zuverlässige Funktion über einen weiten Temperaturbereich zu gewährleisten. Die interne Struktur des Transistors ist darauf ausgelegt, die Basisregion so zu gestalten, dass hohe Stromverstärkungsfaktoren bei gleichzeitiger Beibehaltung einer geringen Sättigungsspannung erreicht werden.
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Transistortyp | Bipolartransistor, PNP |
| Hersteller-Spezifikation | MJ 15004 ISC |
| Maximale Kollektor-Emitter-Spannung (VCEO) | 140 V |
| Maximaler Kollektorstrom (IC) (Dauerstrom) | 20 A |
| Maximale Verlustleistung (Ptot) | 250 W (bei entsprechender Kühlung) |
| Gehäusetyp | TO-3 (Metallgehäuse) |
| Material & Konstruktion | Hochleistungs-Silizium-Halbleiter, optimiert für hohe Stromdichten und Spannungen. Robustes Metallgehäuse für exzellente Wärmeableitung. |
| Einsatzbereiche | Leistungsverstärker, Schaltnetzteile, lineare Spannungsregler, Motorsteuerungen, industrielle Automatisierung. |
Tiefer Einblick in die Anwendungsgebiete
Die herausragenden elektrischen Eigenschaften des MJ 15004 ISC prädestinieren ihn für eine Vielzahl anspruchsvoller elektronischer Anwendungen. In der Audio-Technik ermöglicht seine hohe Stromlieferfähigkeit die Konstruktion von leistungsstarken Endstufen, die auch bei niedrigen Impedanzen eine präzise Signalwiedergabe liefern. Für Entwickler von Schaltnetzteilen bietet der MJ 15004 ISC die nötige Robustheit und Effizienz, um auch unter Last stabile Ausgangsspannungen zu gewährleisten. Lineare Spannungsregler profitieren von seiner Fähigkeit, hohe Ströme zu handhaben und dabei entstehende Wärme effektiv abzuführen. Auch in der industriellen Automatisierung, wo zuverlässige und leistungsfähige Komponenten unerlässlich sind, findet dieser Transistor seinen Einsatz, beispielsweise in Motorsteuerungen oder als robuster Lastschalter.
FAQ – Häufig gestellte Fragen zu MJ 15004 ISC – Bipolartransistor, PNP, 140V, 20A, 250W, TO-3
Ist der MJ 15004 ISC für den Einsatz in Hochfrequenzschaltungen geeignet?
Der MJ 15004 ISC ist primär für niederfrequente bis mittelfrequente Leistungsschaltungen konzipiert. Seine Stärken liegen in der hohen Stromtragfähigkeit und Spannungsfestigkeit bei geringeren Frequenzen. Für sehr hohe Frequenzen sind spezialisierte Transistortypen besser geeignet.
Welche Kühlmaßnahmen sind für den MJ 15004 ISC erforderlich?
Aufgrund seiner hohen Verlustleistung von 250W ist eine effektive Kühlung unerlässlich. Es wird dringend empfohlen, einen geeigneten Kühlkörper zu verwenden, der auf die spezifische Anwendung und die erwartete Verlustleistung abgestimmt ist. Eine korrekte Montage des Transistors am Kühlkörper mit Wärmeleitpaste ist entscheidend für die Wärmeableitung.
Kann der MJ 15004 ISC als NPN-Transistor verwendet werden?
Nein, der MJ 15004 ISC ist ein PNP-Transistor. Seine Funktionsweise und Anschlüsse sind spezifisch für PNP-Schaltungen ausgelegt. Die Verwendung als NPN-Transistor ist nicht möglich und würde zu einem sofortigen Defekt führen.
Welche Schutzbeschaltungen sind empfehlenswert?
Bei der Arbeit mit leistungselektronischen Bauteilen wie dem MJ 15004 ISC sind Schutzbeschaltungen ratsam. Dazu gehören beispielsweise Überspannungsschutzdioden (TVS-Dioden) oder Varistoren zum Schutz vor transienten Spannungsspitzen und eine geeignete Absicherung gegen Überstrom, um den Transistor vor Beschädigung zu bewahren.
Ist das TO-3-Gehäuse mit modernen Montageverfahren kompatibel?
Das TO-3-Gehäuse ist ein klassisches Metallgehäuse, das sich hervorragend für die Montage mit Schrauben und Mutter eignet, was eine sichere und druckfeste Verbindung mit einem Kühlkörper gewährleistet. Es ist auch mit vielen modernen industriellen Lötverfahren kompatibel, erfordert jedoch spezifische Handhabung aufgrund seiner Größe und des Metallgehäuses.
Was bedeutet „ISC“ in der Typenbezeichnung MJ 15004 ISC?
Die genaue Bedeutung von Suffixen wie „ISC“ kann je nach Hersteller variieren und bezieht sich oft auf spezifische Reinheitsgrade, Herstellungsverfahren oder kleine Variationen in den elektrischen Parametern, die jedoch im Rahmen der Standard-Spezifikationen liegen.
Wie unterscheidet sich der MJ 15004 ISC von anderen leistungsstarken PNP-Transistoren?
Der MJ 15004 ISC zeichnet sich durch eine herausragende Kombination aus hoher Spannungsfestigkeit (140V), signifikanter Stromtragfähigkeit (20A) und hoher Verlustleistung (250W) aus, die in einem robusten und gut kühlbaren TO-3-Gehäuse untergebracht ist. Diese Spezifikationen machen ihn zu einer überlegenen Wahl für Anwendungen, die extreme Zuverlässigkeit und Leistung erfordern, wo viele andere Transistoren an ihre Grenzen stoßen.
