MJ 15003 ONS – Der Hochleistungs-Leistungstransistor für anspruchsvolle Schaltungen
Wenn Sie in der Elektronikentwicklung oder im Service auf maximale Leistung, Zuverlässigkeit und präzise Steuerung angewiesen sind, benötigen Sie Komponenten, die selbst unter extremen Bedingungen bestehen. Der MJ 15003 ONS Leistungstransistor, ein NPN-Typ mit einer bemerkenswerten Spannungsfestigkeit von 140V, einem Strom von 20A und einer Verlustleistung von 250W im TO-3 Gehäuse, wurde entwickelt, um genau diese Anforderungen zu erfüllen. Er ist die ideale Wahl für Ingenieure, Techniker und anspruchsvolle Bastler, die in Netzteilen, Audioverstärkern, Industrieautomation und anderen Hochstromanwendungen auf einen robusten und effizienten Schalt- oder Verstärkerbaustein setzen.
Überlegene Leistung und Robustheit für Ihre Elektronikprojekte
Der MJ 15003 ONS zeichnet sich durch seine herausragende Leistungsdichte und thermische Stabilität aus. Während Standardtransistoren oft an ihre Grenzen stoßen, wenn es um hohe Spannungen und Ströme geht, bietet der MJ 15003 ONS eine Reserve, die für anspruchsvollste Designs unerlässlich ist. Seine Fähigkeit, bis zu 20A zu schalten und dabei 250W Verlustleistung zu verarbeiten, macht ihn zu einem Eckpfeiler für Anwendungen, die Effizienz und Langlebigkeit erfordern. Das TO-3-Gehäuse, bekannt für seine exzellente Wärmeableitung, gewährleistet, dass der Transistor auch bei hoher Belastung kühl bleibt und somit Ausfälle vermieden werden.
Technische Spezifikationen und herausragende Merkmale
Der MJ 15003 ONS ist ein NPN-Bipolar-Leistungstransistor, der sich durch seine sorgfältig abgestimmten elektrischen Parameter auszeichnet. Die hohe maximale Sperrspannung (VCEO) von 140V ermöglicht den Einsatz in Netzteilen und Verstärkern, die mit Netzspannung oder ähnlichen hohen Spannungsniveaus arbeiten. Die kontinuierliche Kollektorstromstärke (IC) von 20A gestattet die Steuerung und Verstärkung signifikanter Leistung. Die maximale Verlustleistung (Ptot) von 250W unter typischen Kühlbedingungen, verstärkt durch das TO-3 Gehäuse, demonstriert die Fähigkeit des Transistors, auch bei intensiver Nutzung eine hohe Betriebssicherheit zu gewährleisten.
Anwendungsbereiche und Einsatzszenarien
Die Vielseitigkeit des MJ 15003 ONS Leistungstransistors eröffnet eine breite Palette von Anwendungsmöglichkeiten. Seine hohe Leistungsfähigkeit macht ihn prädestiniert für:
- Netzteildesigns: Ob lineare oder schaltende Netzteile, der MJ 15003 ONS kann als Hauptschalt- oder Ausgangstransistor eingesetzt werden, um stabile und leistungsfähige Stromversorgungen zu realisieren.
- Audioverstärker: In High-Fidelity-Audioverstärkern spielt er eine entscheidende Rolle bei der Erzeugung kraftvoller und detailreicher Klänge, indem er die Audiosignale zuverlässig verstärkt.
- Industrielle Steuerungen: In der Automatisierungstechnik und bei industriellen Steuerungen ermöglicht er die zuverlässige Ansteuerung von Motoren, Relais und anderen leistungsintensiven Verbrauchern.
- Lichtsteuerungen: Für professionelle Beleuchtungssysteme, insbesondere im Bereich der Bühnen- und Eventtechnik, bietet er die notwendige Leistung und Robustheit.
- DC-DC-Wandler: In anspruchsvollen DC-DC-Wandlerschaltungen sorgt er für effiziente Energieübertragung und präzise Spannungsregelung.
- Motorsteuerungen: Leistungsstarke Motorsteuerungen, die hohe Ströme benötigen, profitieren von der Belastbarkeit dieses Transistors.
Warum der MJ 15003 ONS die überlegene Wahl ist
Der MJ 15003 ONS Leistungstransistor ist nicht einfach nur ein weiterer NPN-Transistor. Er repräsentiert eine Klasse von Komponenten, die für ihre Zuverlässigkeit und Leistungsfähigkeit in kritischen Anwendungen bekannt sind. Im Vergleich zu Standardbauteilen bietet er eine signifikant höhere Spannungs- und Strombelastbarkeit, was bedeutet, dass er in Designs eingesetzt werden kann, die sonst mehrere Transistoren oder größere Kühlkörper erfordern würden. Die robuste Bauweise und die bewährte TO-3-Gehäusetechnologie sorgen für eine exzellente thermische Performance, die Ausfälle durch Überhitzung minimiert und die Lebensdauer Ihrer Schaltungen verlängert. Die präzisen elektrischen Parameter ermöglichen eine fein abgestimmte Steuerung und hohe Effizienz, was gerade in energieempfindlichen Systemen von entscheidender Bedeutung ist.
Hochwertiges Material und Konstruktion
Der MJ 15003 ONS ist das Ergebnis fortschrittlicher Halbleitertechnologie und sorgfältiger Fertigungsprozesse. Die interne Struktur des Transistors ist optimiert, um die elektrische Leistung zu maximieren und gleichzeitig thermische Verluste zu minimieren. Das Gehäusematerial ist robust und bietet eine effiziente Schnittstelle zur Wärmeableitung, was für die Aufrechterhaltung stabiler Betriebstemperaturen unerlässlich ist. Die Anschlussdrähte sind für hohe Ströme ausgelegt und gewährleisten eine sichere und zuverlässige Verbindung in Ihrer Anwendung.
Tabelle: Detaillierte Produktmerkmale
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Transistortyp | NPN Bipolar Leistungstransistor |
| Max. Kollektor-Emitter-Spannung (VCEO) | 140V |
| Max. Kollektorstrom (IC) | 20A (kontinuierlich) |
| Max. Verlustleistung (Ptot) | 250W (bei angepasster Kühlung) |
| Gehäusetyp | TO-3 (Metallgehäuse für exzellente Wärmeableitung) |
| Transistorkonstruktion | Optimiert für hohe Leistung und Zuverlässigkeit, fortschrittliche Epitaxialschichttechnologie. |
| Anschlussklemmen | Robuste Lötösen für sichere und niederohmige Verbindungen. |
| Einsatzschwerpunkte | Netzteile, Audioverstärker, industrielle Steuerungen, Motorsteuerungen, DC-DC-Wandler. |
Umfassende Sicherheits- und Betriebshinweise
Die sichere Handhabung und Integration des MJ 15003 ONS Leistungstransistors erfordert die Beachtung spezifischer Richtlinien. Eine angemessene Kühlung ist von fundamentaler Bedeutung, um die maximale Verlustleistung von 250W nicht zu überschreiten. Die Verwendung eines geeigneten Kühlkörpers, der auf die spezifische Anwendung und die Umgebungstemperatur abgestimmt ist, ist zwingend erforderlich. Darüber hinaus sollte die Spannungs- und Strombelastung innerhalb der im Datenblatt spezifizierten Grenzen gehalten werden, um die Lebensdauer des Bauteils zu maximieren und unerwünschte Schaltvorgänge oder Beschädigungen zu vermeiden. Bei der Schaltung von induktiven Lasten sind Freilaufdioden zur Spannungsspitzenunterdrückung zu verwenden.
FAQ – Häufig gestellte Fragen zu MJ 15003 ONS – Leistungstransistor, NPN, 140V, 20A, 250W, TO-3
Benötige ich für den MJ 15003 ONS einen Kühlkörper?
Ja, die Verwendung eines geeigneten Kühlkörpers ist absolut notwendig. Der MJ 15003 ONS hat eine maximale Verlustleistung von 250W. Ohne effektive Wärmeableitung würde der Transistor überhitzen und beschädigt werden. Die Größe und Art des Kühlkörpers hängt von der spezifischen Anwendung und der zu erwartenden Verlustleistung ab.
Ist der MJ 15003 ONS für den Einsatz in Endstufen von HiFi-Verstärkern geeignet?
Absolut. Mit seinen 140V Sperrspannung, 20A Stromstärke und 250W Verlustleistung ist der MJ 15003 ONS eine ausgezeichnete Wahl für leistungsstarke Audio-Endstufen. Seine Robustheit und die Fähigkeit, hohe Ströme zu liefern, tragen zu einer präzisen und kraftvollen Wiedergabe bei.
Kann ich den MJ 15003 ONS als Schalter in einem Schaltnetzteil verwenden?
Ja, der MJ 15003 ONS ist aufgrund seiner hohen Spannungs- und Strombelastbarkeit sowie seiner schnellen Schaltzeiten sehr gut für den Einsatz als Schalter in Schaltnetzteilen geeignet. Achten Sie auf eine korrekte Ansteuerung und eine ausreichende Kühlung.
Welche Art von Gehäuse hat der MJ 15003 ONS und welche Vorteile bietet es?

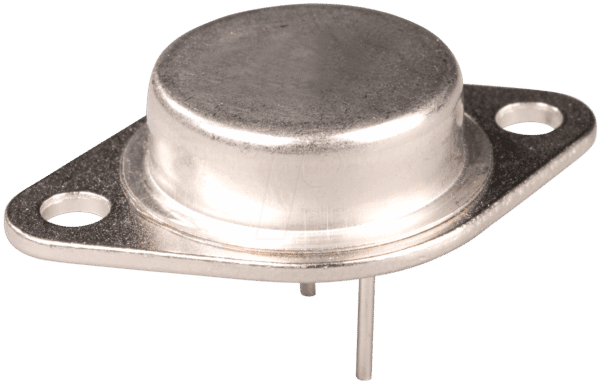

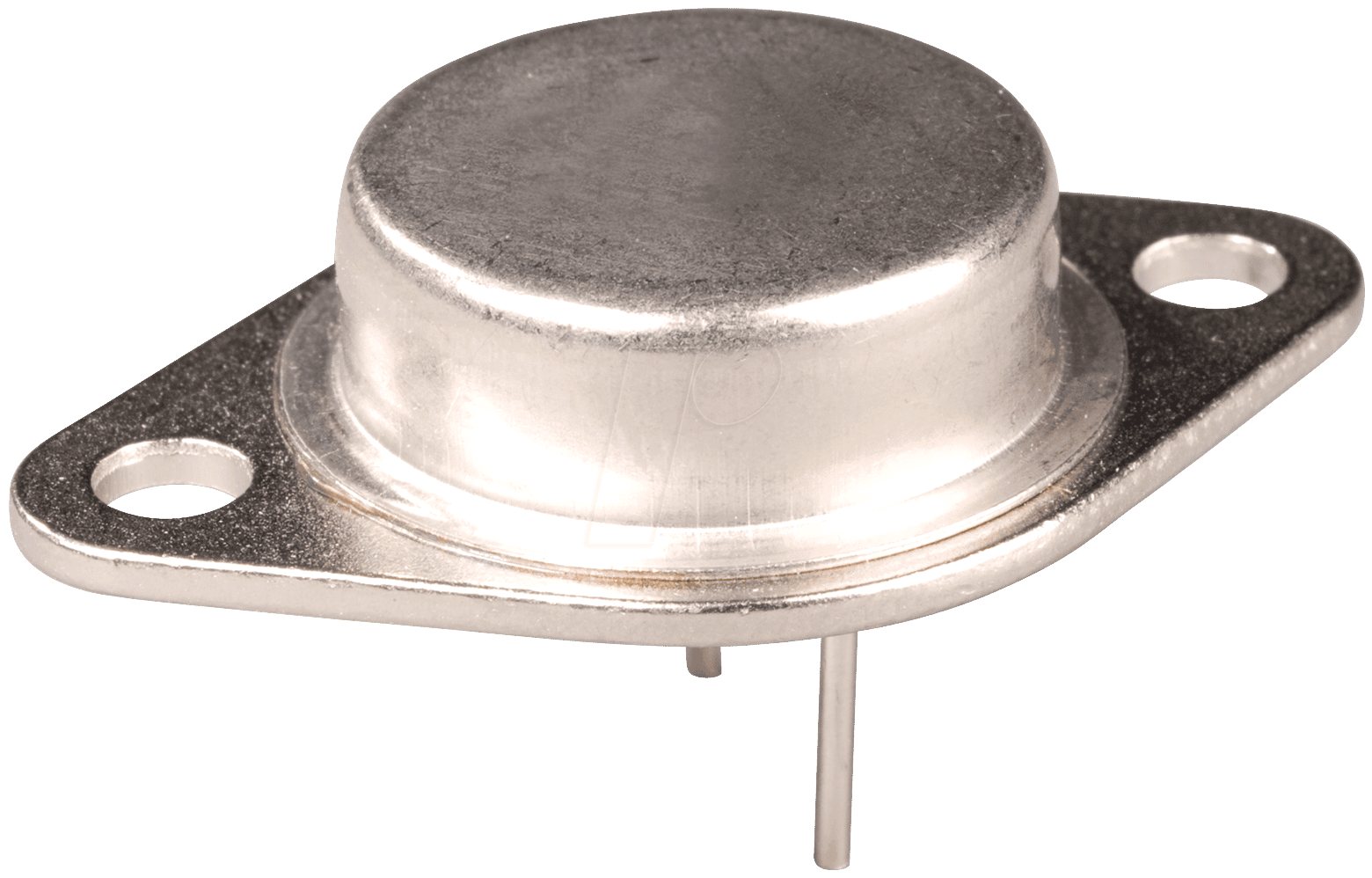

Der MJ 15003 ONS ist im TO-3 Gehäuse untergebracht. Dieses klassische Metallgehäuse ist bekannt für seine hervorragenden thermischen Eigenschaften. Es ermöglicht eine effiziente Wärmeableitung von der Transistor-Chipoberfläche an die Umgebung oder einen Kühlkörper, was für die Zuverlässigkeit bei hoher Last entscheidend ist.
Was bedeutet NPN bei einem Leistungstransistor?
NPN bezieht sich auf die Halbleiterschichten, aus denen der Transistor aufgebaut ist (zwei n-dotierte Schichten, die eine p-dotierte Schicht umschließen). Bei NPN-Transistoren fließt der Strom vom Kollektor zum Emitter, wenn die Basis einen positiven Strom im Verhältnis zum Emitter erhält. Sie sind die gebräuchlichere Art von Bipolar-Transistoren in vielen Leistungsschaltungen.
Wie kann ich die Lebensdauer des MJ 15003 ONS maximieren?
Um die Lebensdauer des MJ 15003 ONS zu maximieren, ist es essenziell, die im Datenblatt angegebenen maximalen Spannungs- und Stromgrenzen strikt einzuhalten. Eine ausreichende Kühlung ist ebenso kritisch. Vermeiden Sie Überlastung und stellen Sie sicher, dass die Ansteuerungsparameter korrekt eingestellt sind, um thermische und elektrische Stressfaktoren zu minimieren.
Welche Schutzmaßnahmen sind bei der Verwendung des MJ 15003 ONS zu beachten?
Neben der Kühlung sollten Schutzmaßnahmen wie die Verwendung von Freilaufdioden bei induktiven Lasten, Überspannungs- und Überstromschutzschaltungen und die korrekte Beschaltung gemäß dem Datenblatt implementiert werden. Eine sorgfältige Prüfung des Schaltungsdesigns vor der Inbetriebnahme ist ratsam.
