MJ 11033 – Hochleistungs-PNP-Darlington-Transistor für anspruchsvolle Schalt- und Verstärkeranwendungen
Der MJ 11033 ist ein leistungsstarker PNP-Darlington-Transistor, der speziell für Anwendungen entwickelt wurde, bei denen hohe Strombelastbarkeit und Spannungsfestigkeit entscheidend sind. Er ist die ideale Wahl für Ingenieure und Techniker, die zuverlässige und effiziente Lösungen für anspruchsvolle Schaltungen benötigen, insbesondere dort, wo herkömmliche Transistoren an ihre Grenzen stoßen.
Maximale Leistung und Zuverlässigkeit für Ihre Projekte
Wenn Sie auf der Suche nach einem Transistor sind, der auch unter extremen Bedingungen zuverlässig funktioniert, bietet der MJ 11033 signifikante Vorteile gegenüber Standardkomponenten. Seine Fähigkeit, hohe Ströme und Spannungen zu bewältigen, kombiniert mit einer beachtlichen Verlustleistung, macht ihn zu einer überlegenen Wahl für kritische Schaltungen. Die robuste Bauweise und die bewährte Darlington-Konfiguration garantieren eine lange Lebensdauer und konsistente Leistung, selbst bei intensiver Beanspruchung.
Überragende elektrische Eigenschaften für anspruchsvolle Schaltungen
Der MJ 11033 zeichnet sich durch seine exzellenten elektrischen Spezifikationen aus, die ihn für eine Vielzahl von Hochleistungsanwendungen prädestinieren. Die PNP-Halbleitertechnologie ermöglicht eine einfache Ansteuerung in negativen Ausgangsstufen, während die Darlington-Schaltung eine hohe Stromverstärkung bei geringem Basisstrom gewährleistet. Dies vereinfacht das Design von Treiberschaltungen und erhöht die Gesamteffizienz.
- Hohe Spannungsfestigkeit: Mit einer maximalen Kollektor-Emitter-Spannung von 120V können Sie den MJ 11033 auch in Systemen mit höheren Spannungsniveaus einsetzen, ohne Kompromisse bei der Sicherheit eingehen zu müssen.
- Signifikante Strombelastbarkeit: Die Fähigkeit, kontinuierlich bis zu 50A Strom zu schalten, macht ihn ideal für Lasten, die eine erhebliche Stromaufnahme erfordern, wie z.B. leistungsstarke Motoren, Relais oder Audioverstärker.
- Hohe Verlustleistung: Mit einer maximalen Verlustleistung von 300W ist der MJ 11033 in der Lage, erhebliche Wärmemengen abzuleiten. Dies reduziert die Notwendigkeit für aufwendige Kühlkörper und ermöglicht kompaktere Designs.
- Optimierte Darlington-Konfiguration: Die integrierte Darlington-Schaltung bietet eine außergewöhnlich hohe Stromverstärkung (hFE), was bedeutet, dass bereits geringe Steuersignale am Basisanschluss zu großen Strömen am Kollektor führen können. Dies vereinfacht die Ansteuerung durch Mikrocontroller oder andere Logikschaltungen.

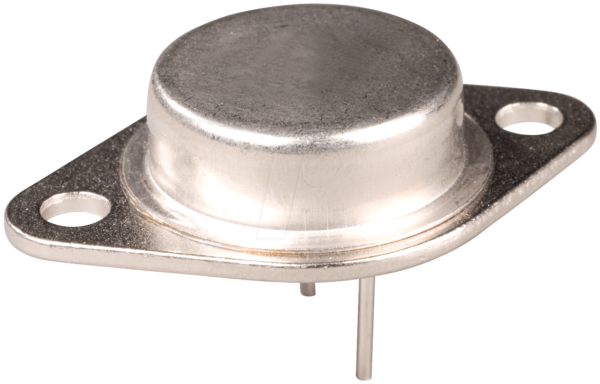

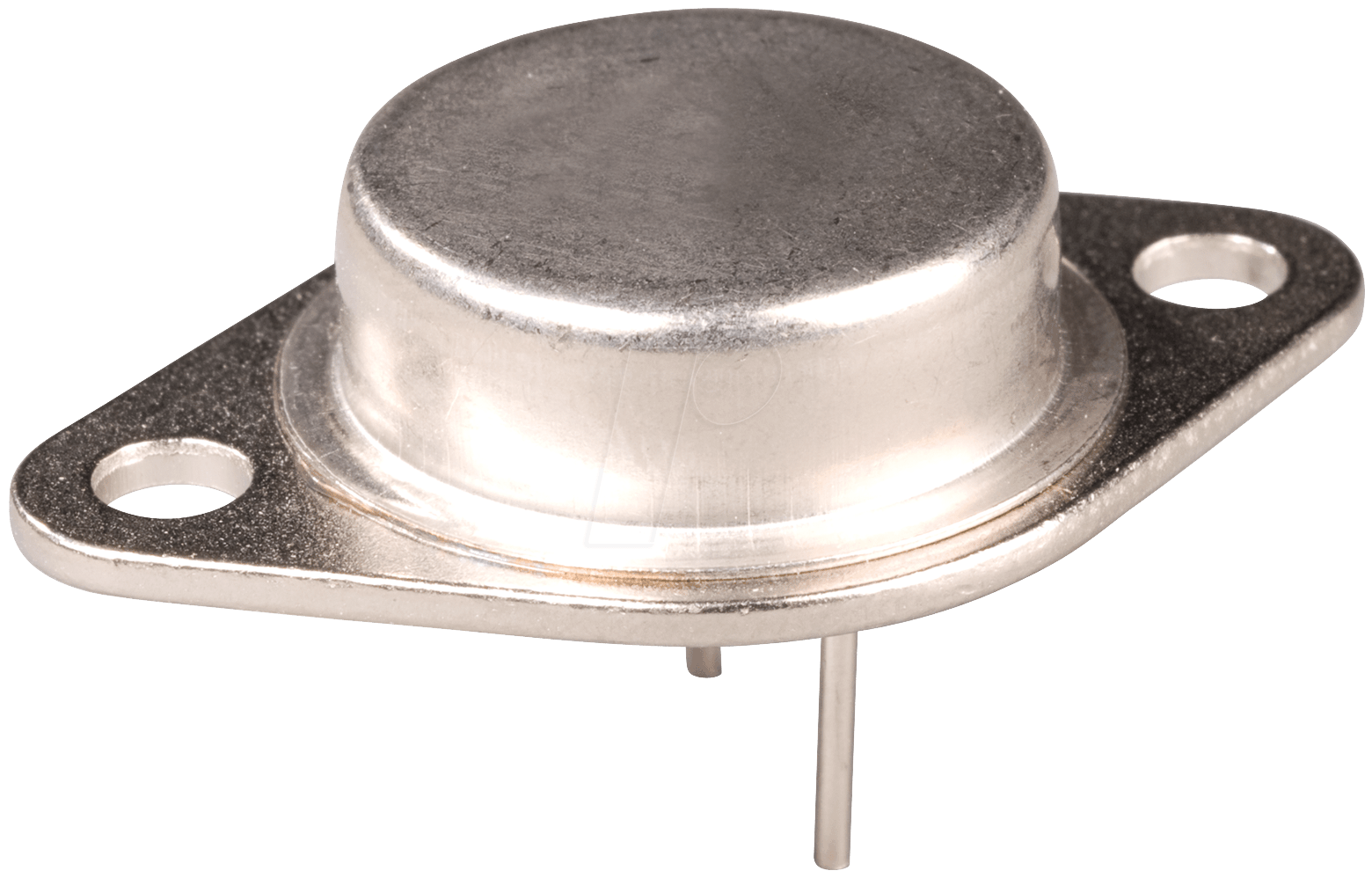

- Robuster TO-3-Gehäusetyp: Das TO-3-Gehäuse ist ein Standard für Leistungskomponenten und bietet exzellente Wärmeableitungseigenschaften sowie mechanische Stabilität, was für den Langzeiteinsatz in anspruchsvollen Umgebungen unerlässlich ist.
Anwendungsbereiche und Einsatzmöglichkeiten
Der MJ 11033 findet aufgrund seiner robusten Eigenschaften und hohen Leistungsfähigkeit in zahlreichen industriellen und Hobby-Elektronikanwendungen Verwendung. Seine Vielseitigkeit macht ihn zu einer Schlüsselkomponente in vielen Schaltungsdesigns, bei denen Zuverlässigkeit und Effizienz im Vordergrund stehen.
- Netzteile: Als Teil von linearen oder Schaltnetzteilen, wo er zur Spannungsregulierung oder als Lastschalter dient.
- Motorsteuerungen: In H-Brücken oder anderen Schaltungen zur Steuerung von Gleichstrommotoren, insbesondere bei höheren Leistungsanforderungen.
- Audioverstärker: In der Endstufe von Leistungsverstärkern, wo er die notwendige Stromlieferfähigkeit für die Lautsprecherausgabe bereitstellt.
- Schaltregler: Als elementarer Bestandteil von Schaltreglern zur effizienten Umwandlung von Spannungen.
- Industrielle Automatisierung: In Steuerungsmodulen und Leistungsschaltern für industrielle Maschinen und Anlagen.
- Prüf- und Messgeräte: In professionellen Geräten, die eine präzise und stabile Stromversorgung oder Schaltung erfordern.
Technische Spezifikationen im Detail
Die nachfolgende Tabelle fasst die wesentlichen technischen Merkmale des MJ 11033 zusammen und beleuchtet die qualitativen Vorteile, die sich aus diesen Spezifikationen ergeben.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Typ | PNP Darlington-Transistor |
| Hersteller-Teilenummer | MJ 11033 |
| Max. Kollektor-Emitter-Spannung (Vce) | 120 V |
| Max. Kollektorstrom (Ic) | 50 A |
| Max. Verlustleistung (Pd) | 300 W |
| Gehäusetyp | TO-3 |
| Stromverstärkung (hFE) | Typischerweise sehr hoch (Darlington-Konfiguration) – Ermöglicht geringe Ansteuerungssignale für hohe Ausgangsströme. |
| Thermische Eigenschaften | Exzellente Wärmeableitung durch TO-3 Gehäuse, unterstützt durch hochwertige interne Halbleitermaterialien für hohe Zuverlässigkeit. |
| Schaltgeschwindigkeit | Optimiert für hohe Stromschaltanwendungen, wobei die Leistungsgrenzen des Halbleiters berücksichtigt werden. |
FAQ – Häufig gestellte Fragen zu MJ 11033 – Darlington-Transistor, PNP, 120V, 50A, 300W, TO-3
Was ist ein Darlington-Transistor und welche Vorteile bietet er?
Ein Darlington-Transistor ist eine spezielle Konfiguration aus zwei verbundenen Bipolar-Transistoren, die in einer Kaskade geschaltet sind. Dies resultiert in einer extrem hohen Stromverstärkung (hFE), was bedeutet, dass bereits ein sehr geringer Basisstrom einen sehr hohen Kollektorstrom steuern kann. Dies vereinfacht die Ansteuerungsschaltungen erheblich und macht den MJ 11033 ideal für Anwendungen, die hohe Ströme mit geringen Steuersignalen erfordern.
Ist der MJ 11033 für den Einsatz in Hochfrequenzanwendungen geeignet?
Der MJ 11033 ist primär für Leistungs- und Schaltanwendungen im Nieder- bis Mittelfrequenzbereich konzipiert. Aufgrund seiner Bauweise und der hohen Kapazitäten, die mit der Darlington-Struktur einhergehen, ist er nicht für extrem schnelle Hochfrequenzschaltungen gedacht. Für solche Anwendungen sind spezielle Hochfrequenztransistoren erforderlich.
Welche Art von Kühlung wird für den MJ 11033 empfohlen?
Bei Nennlast muss der MJ 11033 in der Regel mit einem geeigneten Kühlkörper versehen werden, um die maximale Verlustleistung von 300W sicher abzuführen. Die Größe und Art des Kühlkörpers hängt von der tatsächlichen Verlustleistung ab, die im spezifischen Schaltkreis auftritt. Eine gute Luftzirkulation um den Kühlkörper herum ist ebenfalls vorteilhaft.
Kann der MJ 11033 als linearer Verstärker verwendet werden?
Ja, der MJ 11033 kann durchaus in linearen Verstärkerschaltungen eingesetzt werden, insbesondere in der Ausgangsstufe von Leistungsverstärkern. Seine hohe Strombelastbarkeit und die guten thermischen Eigenschaften ermöglichen die Verstärkung von Audiosignalen oder anderen analogen Wellenformen mit hoher Leistung.
Was bedeutet die PNP-Bauweise im Vergleich zu NPN?
PNP-Transistoren schalten den Strom, wenn die Basisspannung negativer ist als die Emitterspannung. Sie sind daher ideal für Schaltungen, bei denen die Last zwischen dem positiven Versorgungspin und dem Kollektor des Transistors geschaltet ist, was oft in negativen Ausgangsstufen von Netzteilen oder Verstärkern der Fall ist. NPN-Transistoren schalten, wenn die Basis positiver ist.
Wie kann ich sicherstellen, dass der MJ 11033 korrekt angesteuert wird?
Die Ansteuerung des MJ 11033 erfolgt über den Basisstrom. Aufgrund der hohen Stromverstärkung der Darlington-Konfiguration ist oft nur ein sehr geringer Basisstrom erforderlich. Dieser wird typischerweise von einem Mikrocontroller, einem Logik-IC oder einem kleineren Transistor geliefert. Es ist wichtig, den Basisstrom gemäß den Datenblatt-Spezifikationen zu begrenzen, um eine Beschädigung des Transistors zu vermeiden.
Gibt es alternative Transistoren, die ähnliche Spezifikationen wie der MJ 11033 aufweisen?
Ja, es gibt andere Hochleistungs-PNP-Darlington-Transistoren mit ähnlichen Spezifikationen, jedoch sind die genauen Werte für Spannungsfestigkeit, Strombelastbarkeit und Verlustleistung sowie die Qualität der Herstellung entscheidend. Der MJ 11033 ist eine etablierte und zuverlässige Wahl, die sich durch ihre Robustheit und konsistente Performance auszeichnet. Bei der Auswahl einer Alternative sollten Sie die Datenblätter sorgfältig vergleichen.
