MJ 11032 ONS – Leistungsstarker Darlington-Transistor für anspruchsvolle Anwendungen
Benötigen Sie eine zuverlässige und leistungsstarke Lösung für Schalt- und Verstärkeranwendungen, die auch unter hoher Last stabil arbeitet? Der MJ 11032 ONS – ein NPN-Darlington-Transistor mit beeindruckenden Spezifikationen – wurde entwickelt, um genau diese Anforderungen zu erfüllen. Er ist die ideale Wahl für Ingenieure, Hobbyisten und industrielle Anwender, die höchste Schaltströme und Spannungen präzise steuern müssen, ohne Kompromisse bei der Effizienz und Langlebigkeit einzugehen.
Überragende Leistung und Zuverlässigkeit: Der MJ 11032 ONS
Der MJ 11032 ONS hebt sich durch seine außergewöhnlichen Leistungsparameter von Standardtransistoren ab. Mit einer maximalen Kollektor-Emitter-Spannung von 120V und einem kontinuierlichen Kollektorstrom von bis zu 50A ist er für Anwendungen prädestiniert, bei denen herkömmliche Transistoren an ihre Grenzen stoßen. Die integrierte Darlington-Schaltung sorgt für einen extrem hohen Stromverstärkungsfaktor (hFE), was bedeutet, dass bereits ein geringer Basisstrom ausreicht, um hohe Lastströme zu schalten. Dies vereinfacht die Ansteuerung erheblich und reduziert den Bedarf an zusätzlichen Treiberschaltungen. Mit einer Verlustleistung von bis zu 300W in einem robusten TO-3-Gehäuse ist dieser Transistor für den Dauerbetrieb unter anspruchsvollen thermischen Bedingungen ausgelegt. Die überlegene Wärmeableitung des TO-3-Gehäuses gewährleistet eine konstant niedrige Betriebstemperatur und maximiert die Lebensdauer des Bauteils.
Anwendungsbereiche und Kernkompetenzen
Der MJ 11032 ONS ist ein vielseitiger Leistungstransistor, dessen Kernkompetenz in der effizienten Steuerung hoher Ströme und Spannungen liegt. Seine Fähigkeit, hohe Verstärkungsfaktoren zu erzielen, macht ihn ideal für:
- Schaltnetzteile: Effizientes Schalten von Primär- und Sekundärseiten in Netzteilen mit hoher Leistungsdichte.
- Motorsteuerungen: Präzise und leistungsstarke Ansteuerung von Gleichstrommotoren in Industrieanlagen und Spezialfahrzeugen.
- Audio-Endstufen: Aufbau robuster und verzerrungsarmer Endstufen für professionelle Audioanwendungen, die hohe Ausgangleistungen erfordern.
- Stromversorgungen: Als primärer Leistungsschalter in Hochleistungs-Gleichstromversorgungen und programmierbaren Labornetzteilen.
- Industrielle Automatisierung: Steuerung von Aktoren und Lasten in komplexen Produktionsanlagen.
- Beleuchtungstechnik: Regelung von Hochleistungs-LED-Arrays und anderen leistungsintensiven Beleuchtungssystemen.
- Laboraufbauten: Zuverlässige Komponente für experimentelle Schaltungen und Prototypenentwicklung im Leistungsbereich.
Technische Spezifikationen und Qualitätsmerkmale
| Merkmal | Beschreibung |
|---|---|
| Transistortyp | NPN-Darlington |
| Max. Kollektor-Emitter-Spannung (VCEO) | 120V |
| Max. Kollektorstrom (IC) | 50A (kontinuierlich) |
| Max. Verlustleistung (PD) | 300W (bei entsprechender Kühlung) |
| Gehäuse | TO-3 (Metallgehäuse für exzellente Wärmeableitung) |
| Stromverstärkungsfaktor (hFE) | Typischerweise > 1000 bei Nennbedingungen, ermöglicht hohe Stromverstärkung bei geringem Steuerstrom. |
| Einsatztemperatur (Tj) | Typischerweise -65°C bis +150°C, gewährleistet Stabilität über einen breiten Temperaturbereich. |
| Schaltgeschwindigkeit | Optimiert für Leistungsschaltanwendungen, bei denen hohe Stromanstiegsraten gefragt sind, ohne übermäßige Schaltverluste. |
Warum MJ 11032 ONS die überlegene Wahl ist
Der MJ 11032 ONS ist nicht einfach nur ein weiterer Transistor. Seine konstruktive Auslegung und die spezifischen Parameter machen ihn zu einer überlegenen Wahl gegenüber Standardlösungen für Hochleistungsanwendungen. Die Darlington-Konfiguration bietet eine signifikant höhere Stromverstärkung als diskrete Transistorlösungen, was zu einer vereinfachten Treiberschaltung und geringeren Steuerströmen führt. Dies reduziert die Belastung der vorgeschalteten Komponenten und erhöht die Gesamteffizienz des Systems. Darüber hinaus ist die integrierte Bauweise weniger anfällig für Probleme, die bei diskreten Schaltungen auftreten können, wie z.B. Ungleichheiten in den Bauteilparametern. Das robuste TO-3-Gehäuse ist ein weiterer entscheidender Vorteil. Im Vergleich zu moderneren Kunststoffgehäusen bietet das TO-3-Gehäuse eine deutlich bessere Wärmeableitung, was für die Handhabung hoher Leistungen unerlässlich ist. Dies ermöglicht einen Dauerbetrieb mit hohen Strömen und Leistungen, ohne dass die Lebensdauer des Transistors durch Überhitzung beeinträchtigt wird. Die hohe Spannungsfestigkeit von 120V und der hohe Strombelastbarkeit von 50A erlauben die Realisierung von Designs, die mit weniger leistungsfähigen Bauteilen nicht realisierbar wären oder zusätzliche, teurere Komponenten erfordern würden.
Präzision und Steuerung: Die Vorteile der Darlington-Technologie
Die Darlington-Schaltung im MJ 11032 ONS basiert auf zwei miteinander verbundenen NPN-Transistoren, wobei der Kollektor des ersten mit der Basis des zweiten verbunden ist. Diese Konfiguration multipliziert die Stromverstärkungsfaktoren der einzelnen Transistoren, was zu einem extrem hohen Gesamtfaktor führt. Dies ermöglicht es, dass ein sehr geringer Basisstrom einen sehr großen Kollektorstrom steuern kann. Die Vorteile dieser Technologie sind vielfältig:
- Hoher Stromverstärkungsfaktor (hFE): Ermöglicht die Steuerung hoher Ströme mit geringen Steuerströmen, was die Ansteuerung vereinfacht und die Effizienz erhöht.
- Geringer Steuerstrombedarf: Reduziert die Belastung von Mikrocontrollern oder anderen Steuereinheiten.
- Hohe Eingangsimpedanz: Minimiert den Einfluss der Steuerschaltung auf den Transistor.
- Schnelle Schaltzeiten: Trotz der Darlington-Struktur sind die Schaltzeiten für viele Leistungsschaltanwendungen ausreichend schnell und ermöglichen einen effizienten Betrieb.
- Robustheit: Die integrierte Bauweise kann eine höhere Zuverlässigkeit bieten als diskrete Schaltungen.
Die Bedeutung des TO-3 Gehäuses für Leistungselektronik

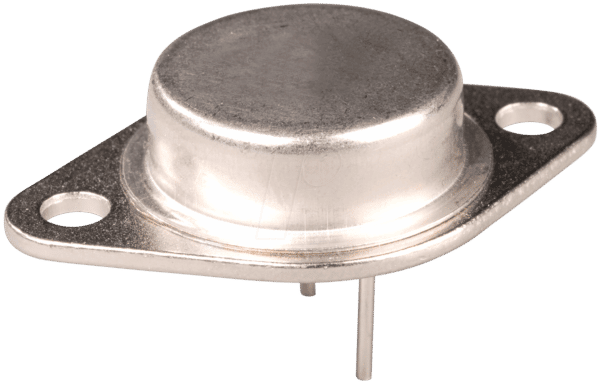

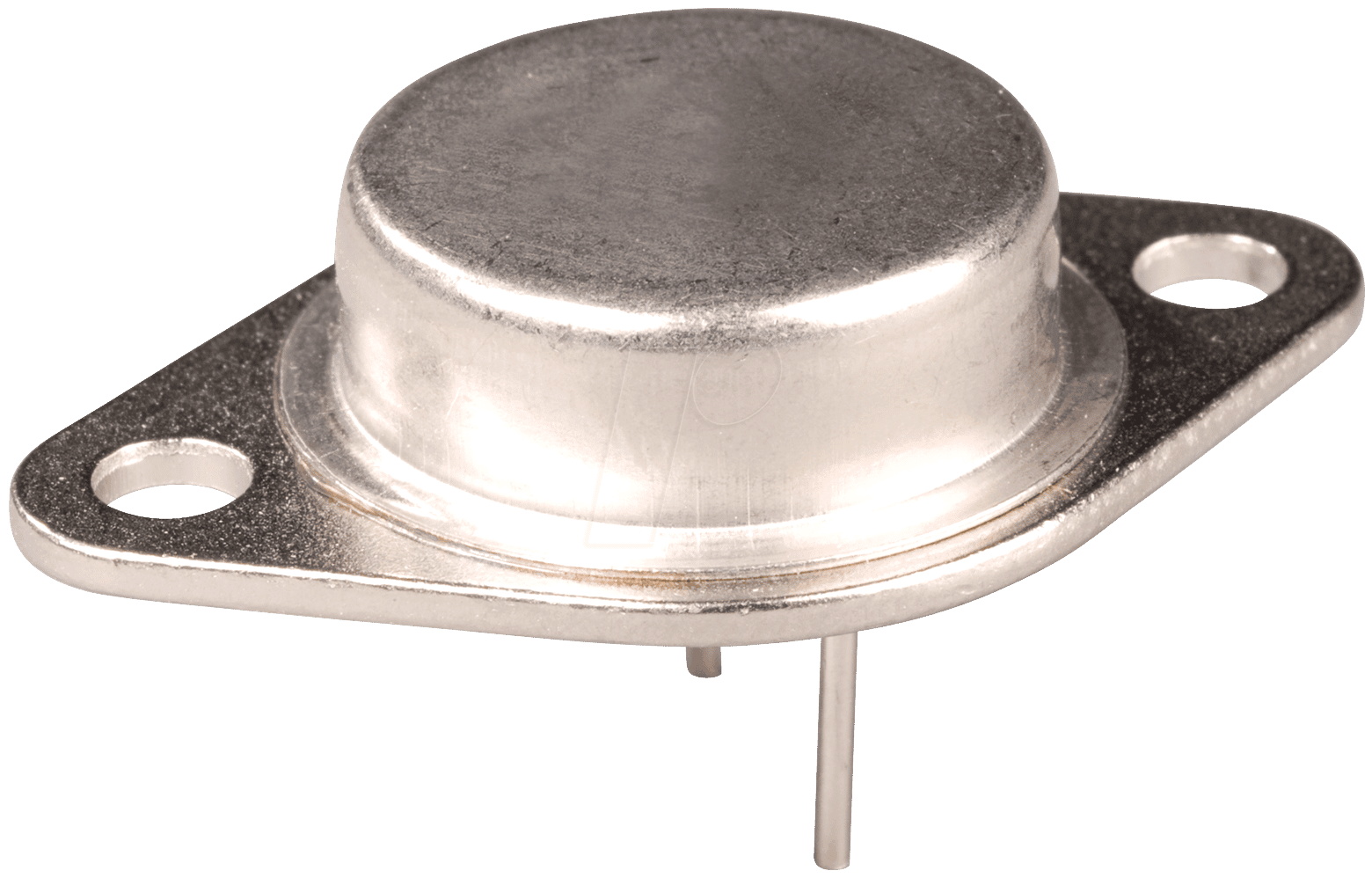

Das TO-3 Gehäuse, in dem der MJ 11032 ONS untergebracht ist, ist ein industrieller Standard für Hochleistungs-Halbleiterbauteile und spielt eine entscheidende Rolle für dessen Leistungsfähigkeit und Zuverlässigkeit. Seine primäre Funktion ist die effiziente Wärmeableitung.
- Metallkonstruktion: Das Gehäuse besteht typischerweise aus Aluminium oder einer anderen legierten Metalllegierung, die eine hervorragende Wärmeleitfähigkeit aufweist.
- Flanschmontage: Der integrierte Flansch ermöglicht eine direkte Befestigung an einem Kühlkörper. Dies ist unerlässlich, um die entstehende Verlustleistung effektiv in die Umgebung abzuführen.
- Robuste Bauweise: TO-3 Gehäuse sind bekannt für ihre mechanische Stabilität und Langlebigkeit, auch unter rauen Umgebungsbedingungen.
- Elektrische Isolation: Während die Grundkonstruktion leitfähig ist, wird in der Regel eine gute elektrische Isolation zur Montage auf dem Kühlkörper durch eine Isolierpaste und eine geeignete Isolierhülse gewährleistet, um Kurzschlüsse zu vermeiden.
- Langfristige Zuverlässigkeit: Die thermischen und mechanischen Eigenschaften des TO-3 Gehäuses tragen maßgeblich zur langfristigen Zuverlässigkeit des Transistors unter hoher Belastung bei.
FAQ – Häufig gestellte Fragen zu MJ 11032 ONS – Darlington-Transistor, NPN, 120V, 50A, 300W, TO-3
Was ist der Hauptvorteil der Darlington-Konfiguration im MJ 11032 ONS?
Der Hauptvorteil der Darlington-Konfiguration ist der extrem hohe Stromverstärkungsfaktor (hFE). Dies bedeutet, dass bereits ein sehr geringer Basisstrom ausreicht, um einen sehr großen Kollektorstrom zu schalten. Dies vereinfacht die Ansteuerung erheblich, reduziert den Bedarf an zusätzlichen Treiberschaltungen und erhöht die Gesamteffizienz des Systems.
Welche Art von Kühlung wird für den MJ 11032 ONS empfohlen?
Aufgrund der hohen Verlustleistung von bis zu 300W ist eine effektive Kühlung unerlässlich. Die Montage auf einem geeigneten Kühlkörper mit ausreichender Oberfläche und gegebenenfalls zusätzlicher Lüfterunterstützung wird dringend empfohlen, um den Transistor im spezifizierten Temperaturbereich zu betreiben und seine Lebensdauer zu maximieren.
Kann der MJ 11032 ONS für Hochfrequenzanwendungen verwendet werden?
Der MJ 11032 ONS ist primär für Leistungsschalt- und Verstärkeranwendungen im Audiobereich oder in industriellen Steuerungen konzipiert. Während er für viele Schaltaufgaben geeignet ist, ist seine Schaltgeschwindigkeit möglicherweise nicht für extrem hohe Frequenzen im RF-Bereich optimiert. Für solche Anwendungen sind spezialisierte Transistoren mit kürzeren Anstiegs- und Abfallzeiten erforderlich.
Ist der MJ 11032 ONS ein Ersatz für andere Darlington-Transistoren?
Der MJ 11032 ONS ist ein direkter Ersatz für andere Transistoren mit identischen oder vergleichbaren Spezifikationen (NPN-Darlington, 120V, 50A, TO-3 Gehäuse). Es ist jedoch immer ratsam, das Datenblatt des Originaltransistors und des MJ 11032 ONS zu konsultieren, um sicherzustellen, dass alle relevanten Parameter (insbesondere Schaltzeiten, hFE-Bereich und thermische Eigenschaften) übereinstimmen und die Anwendungskompatibilität gegeben ist.
Welche Arten von Lasten kann der MJ 11032 ONS schalten?
Der MJ 11032 ONS ist aufgrund seines hohen Strombelastbarkeit und seiner Spannungsfestigkeit in der Lage, eine Vielzahl von Lasten zu schalten. Dazu gehören Gleichstrommotoren, Hochleistungsrelais, Leistungs-LED-Module, Heizwiderstände und andere induktive oder ohmsche Lasten, die hohe Ströme erfordern.
Ist das TO-3 Gehäuse heute noch relevant?
Ja, das TO-3 Gehäuse ist für Hochleistungsanwendungen, bei denen eine exzellente Wärmeableitung entscheidend ist, nach wie vor sehr relevant und oft sogar überlegen gegenüber kleineren Kunststoffgehäusen. Seine Robustheit und seine thermischen Eigenschaften machen es zur bevorzugten Wahl für Anwendungen, die lange Lebensdauer und Zuverlässigkeit unter extremer Belastung erfordern.
Welche Schutzmaßnahmen sind bei der Verwendung des MJ 11032 ONS zu beachten?
Neben einer ausreichenden Kühlung sollten Schutzmaßnahmen wie Freilaufdioden bei induktiven Lasten und gegebenenfalls schnelle Sicherungen oder strombegrenzende Schaltungen in Betracht gezogen werden, um den Transistor vor Überspannungen und Überströmen zu schützen. Eine sorgfältige Dimensionierung der Ansteuerschaltung ist ebenfalls wichtig, um sicherzustellen, dass der Basisstrom innerhalb der zulässigen Grenzen bleibt.
