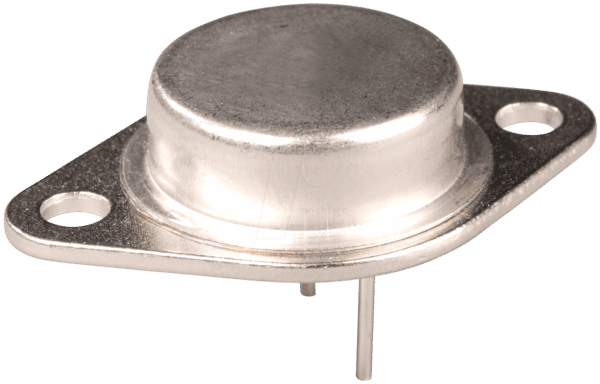

Leistungsstarker MJ 11032 ISC – Darlington-Transistor für anspruchsvolle Elektronikprojekte
Sie suchen nach einer zuverlässigen und leistungsstarken Lösung für Ihre Schalt- und Verstärkeranwendungen, die auch unter hoher Last stabil arbeitet? Der MJ 11032 ISC – ein NPN-Darlington-Transistor mit beeindruckenden Spezifikationen von 120V Spannungsfestigkeit, 50A Strombelastbarkeit und einer maximalen Verlustleistung von 300W – ist die ideale Wahl für anspruchsvolle Ingenieure, Entwickler und Heimwerker, die auf kompromisslose Performance und Langlebigkeit Wert legen. Dieses Bauteil wurde entwickelt, um höchste Anforderungen in industriellen, Audio- und Leistungselektronik-Anwendungen zu erfüllen, wo Effizienz und Zuverlässigkeit an erster Stelle stehen.
Überlegene Performance und Zuverlässigkeit des MJ 11032 ISC
Im Vergleich zu herkömmlichen Transistoren bietet der MJ 11032 ISC dank seiner Darlington-Konfiguration einen deutlich höheren Stromverstärkungsfaktor (hFE). Dies ermöglicht die Steuerung hoher Lastströme mit sehr geringen Basisströmen, was ihn besonders geeignet für den Einsatz in Netzteilen, Motorsteuerungen und Audioverstärkern macht. Die robuste Bauweise im TO-3-Gehäuse gewährleistet eine hervorragende Wärmeableitung, was für die Aufrechterhaltung der Leistungsfähigkeit und die Verlängerung der Lebensdauer unter hoher Beanspruchung unerlässlich ist. Die hohe Spannungsfestigkeit von 120V bietet zudem ein entscheidendes Sicherheitsplus für Anwendungen, die mit höheren Spannungspegeln arbeiten.
Technische Spezifikationen und Anwendungsgebiete
Der MJ 11032 ISC repräsentiert Spitzenleistung in der Halbleitertechnologie für diskrete Leistungstransistoren. Seine NPN-Charakteristik und die integrierte Darlington-Schaltung ermöglichen eine hocheffiziente Stromschaltung und Verstärkung. Dies macht ihn zu einer primären Komponente in einer Vielzahl von anspruchsvollen Elektronikprojekten, die eine robuste und zuverlässige Leistung erfordern.
- Hohe Stromverstärkung: Die Darlington-Konfiguration sorgt für einen extrem hohen Gleichstromverstärkungsfaktor (hFE), was bedeutet, dass bereits sehr kleine Eingangssignale zur Steuerung großer Ausgangsströme ausreichen. Dies reduziert die Anforderung an die vorgeschalteten Treiberstufen und vereinfacht das Schaltungsdesign erheblich.
- Signifikante Leistungsdissipation: Mit einer maximalen Verlustleistung von 300W und dem bewährten TO-3-Gehäuse ist dieser Transistor für den Dauerbetrieb unter hoher Last ausgelegt. Das TO-3-Gehäuse ist bekannt für seine hervorragenden thermischen Eigenschaften, die eine effiziente Wärmeableitung ermöglichen und Überhitzung verhindern.
- Breiter Spannungsbereich: Die Spannungsfestigkeit von 120V (Vce(max)) bietet eine signifikante Reserve für Designs, die mit Spannungen bis zu diesem Limit arbeiten. Dies ist entscheidend für die Zuverlässigkeit und Sicherheit in Hochleistungsanwendungen.
- Hohe Strombelastbarkeit: Mit einer maximalen Kollektorstromstärke von 50A (Ic(max)) ist der MJ 11032 ISC in der Lage, erhebliche Lasten zu schalten und zu steuern. Dies qualifiziert ihn für den Einsatz in stromintensiven Schaltungen wie Motorsteuerungen, Hochleistungssoundsystemen und industriellen Stromversorgungen.
Einsatzmöglichkeiten des MJ 11032 ISC
Die herausragenden Eigenschaften des MJ 11032 ISC eröffnen ein breites Spektrum an professionellen und fortgeschrittenen Hobby-Anwendungen:
- Leistungsverstärker: Als Endstufen-Transistor in High-Fidelity-Audioverstärkern für eine klare und kraftvolle Klangwiedergabe.
- Schaltnetzteile: In der Hochfrequenz-Schalttechnik zur effizienten Steuerung von Spannungen und Strömen in Stromversorgungen.
- Motorsteuerungen: Zur präzisen und robusten Steuerung von Gleichstrommotoren in industriellen Automatisierungssystemen und Robotik.
- Schweißgeräte: In Stromversorgungen für Schweißgeräte, wo hohe Spitzenströme zuverlässig gehandhabt werden müssen.
- Hallenlichtsteuerungen: Zur Leistungsregulierung in großflächigen Beleuchtungssystemen.
- Lineare Stromversorgungen: Als Regler-Element in linearen Stromversorgungen, wo eine stabile und rauscharme Ausgangsspannung benötigt wird.
Konstruktionsmerkmale und Materialqualität
Das TO-3-Gehäuse des MJ 11032 ISC ist ein klassisches und bewährtes Design für Hochleistungs-Transistoren. Gefertigt aus robusten Materialien, bietet es nicht nur eine exzellente thermische Anbindung an Kühlkörper, sondern auch eine mechanische Stabilität, die für den Langzeiteinsatz in anspruchsvollen Umgebungen unerlässlich ist. Die interne Darlington-Struktur, bestehend aus zwei miteinander verbundenen Bipolar-Transistoren, ist optimiert für maximale Verstärkung und minimale Schaltverluste. Die internen Bonddrähte und die Silizium-Chip-Konstruktion sind auf maximale Stromtragfähigkeit und thermische Stabilität ausgelegt, um die spezifizierten Leistungswerte zuverlässig zu erreichen und zu halten.
Pflege und Handhabung des MJ 11032 ISC
Für eine optimale Leistung und Langlebigkeit des MJ 11032 ISC sind die richtige Handhabung und Installation entscheidend. Es wird empfohlen, den Transistor stets auf einem geeigneten Kühlkörper zu montieren, der dimensioniert ist, um die maximale Verlustleistung von 300W abzudecken. Eine ausreichende Wärmeleitpaste zwischen dem Transistor und dem Kühlkörper ist dabei unerlässlich. Bei der Lötverbindung ist auf eine gute thermische Balance zu achten, um Stress auf die Anschlüsse zu vermeiden. Der Transistor ist empfindlich gegenüber elektrostatischer Entladung (ESD), daher sollten entsprechende Vorsichtsmaßnahmen getroffen werden. Vermeiden Sie den Betrieb außerhalb der spezifizierten Grenzwerte für Spannung, Strom und Temperatur, um Defekte zu verhindern.
Produkteigenschaften im Überblick
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Leistungstransistor |
| Transistortyp | NPN Darlington |
| Maximale Kollektor-Emitter-Spannung (Vce) | 120 V |
| Maximale Kollektorstromstärke (Ic) | 50 A |
| Maximale Verlustleistung (Pd) | 300 W |
| Gehäusetyp | TO-3 |
| Gleichstromverstärkungsfaktor (hFE) | Mindestens 250 (typisch bei Ic = 25A, Vce = 5V) |
| Betriebstemperaturbereich | -65 °C bis +150 °C |
| Thermische Anbindung | Erfordert Montage auf Kühlkörper zur Wärmeableitung |
FAQ – Häufig gestellte Fragen zu MJ 11032 ISC – Darlington-Transistor, NPN, 120V, 50A, 300W, TO-3
Welche Art von Kühlung wird für den MJ 11032 ISC empfohlen?
Für den MJ 11032 ISC ist die Montage auf einem geeigneten Kühlkörper zwingend erforderlich, insbesondere bei Betrieb nahe der maximalen Verlustleistung von 300W. Die Dimensionierung des Kühlkörpers hängt von der tatsächlichen Verlustleistung und der Umgebungstemperatur ab. Eine effiziente Wärmeleitpaste zwischen Transistor und Kühlkörper ist ebenfalls essentiell.
Ist der MJ 11032 ISC für den Einsatz in Audio-Endstufen geeignet?
Ja, der MJ 11032 ISC ist aufgrund seiner hohen Strombelastbarkeit und guten Verstärkungseigenschaften hervorragend für den Einsatz als Leistungstransistor in High-Power-Audio-Endstufen geeignet. Seine Fähigkeit, hohe Ströme zu schalten, ermöglicht eine kraftvolle und verzerrungsarme Signalverstärkung.
Welche besonderen Vorsichtsmaßnahmen sind bei der Handhabung dieses Transistors zu beachten?
Der MJ 11032 ISC ist, wie viele Halbleiterbauelemente, empfindlich gegenüber elektrostatischer Entladung (ESD). Es wird empfohlen, Erdungsarmbänder und antistatische Arbeitsplatzmatten zu verwenden. Achten Sie darauf, die Anschlüsse nicht zu überhitzen und die maximal zulässigen Spannungs- und Stromgrenzwerte nicht zu überschreiten.
Was bedeutet die Darlington-Konfiguration und welche Vorteile bietet sie?
Die Darlington-Konfiguration bedeutet, dass zwei Transistoren in einer speziellen Verschaltung arbeiten, um einen extrem hohen Gesamtstromverstärkungsfaktor (hFE) zu erzielen. Dies ermöglicht es, sehr große Ausgangsströme mit sehr kleinen Eingangssignalen zu steuern, was die Effizienz steigert und die Anforderungen an die vorgeschalteten Treiberschaltungen reduziert.
Kann der MJ 11032 ISC für Hochfrequenzanwendungen verwendet werden?
Obwohl der MJ 11032 ISC ein Leistungstransistor ist, liegt sein Fokus eher auf Schalt- und Verstärkeranwendungen im niedrigeren bis mittleren Frequenzbereich, wie sie typisch für Audio- oder Niederspannungs-Schaltnetzteile sind. Für extrem hohe Frequenzen (MHz-Bereich) sind spezialisierte Hochfrequenztransistoren besser geeignet.
Welche Art von Basisstrom wird benötigt, um den Transistor voll durchzuschalten?
Der genaue Basisstrom, der zum vollständigen Durchschalten des MJ 11032 ISC benötigt wird, hängt vom Kollektorstrom ab, der geschaltet werden soll. Aufgrund der Darlington-Konfiguration ist der benötigte Basisstrom jedoch sehr gering. Die Datenblätter des Herstellers enthalten detaillierte Informationen zur Stromverstärkung (hFE) bei verschiedenen Kollektorströmen, aus denen sich der benötigte Basisstrom ableiten lässt.
Ist das TO-3 Gehäuse immer noch relevant für moderne Hochleistungsanwendungen?
Ja, das TO-3 Gehäuse hat sich über Jahrzehnte als robust und zuverlässig für Hochleistungsanwendungen bewährt, insbesondere dort, wo eine exzellente thermische Anbindung an ein Kühlkörpermedium entscheidend ist. Während modernere Gehäusetypen existieren, bleibt TO-3 eine bevorzugte Wahl für Anwendungen, die höchste Leistung und Langlebigkeit erfordern und wo Platz nicht das primäre Kriterium ist.
