MJ 11016 ISC – Leistungstransistor für anspruchsvolle Schaltungen
Suchen Sie nach einer robusten und zuverlässigen Lösung für Hochstrom-Schalt- und Verstärkeranwendungen? Der MJ 11016 ISC NPN Darlington-Transistor ist die ideale Komponente, wenn es um die präzise Steuerung hoher Spannungen und Ströme geht. Entwickelt für professionelle Elektronikentwickler, Ingenieure und anspruchsvolle Hobbyisten, bietet dieser Transistor die nötige Leistung und Stabilität, um auch anspruchsvollste Schaltungen zuverlässig zu betreiben.
Hervorragende Leistungsfähigkeit und Zuverlässigkeit
Der MJ 11016 ISC zeichnet sich durch seine herausragenden elektrischen Parameter aus, die ihn von Standardlösungen abheben. Mit einer Spannungsfestigkeit von bis zu 120V und einem maximalen Dauerstrom von 30A bewältigt er mühelos Lasten, die viele andere Transistoren an ihre Grenzen bringen würden. Die integrierte Darlington-Schaltung sorgt für eine extrem hohe Stromverstärkung, was bedeutet, dass bereits ein geringer Basisstrom ausreicht, um einen hohen Kollektorstrom zu steuern. Dies vereinfacht die Ansteuerung und reduziert den Bedarf an Treiberschaltungen.
Maximale Leistungsdissipation und thermisches Management
Mit einer maximalen Verlustleistung von 200W ist der MJ 11016 ISC für den Dauerbetrieb unter hoher Last ausgelegt. Dieses hohe Potenzial erfordert jedoch ein sorgfältiges thermisches Management. Die TO-3 Bauform ist speziell für Anwendungen konzipiert, bei denen eine effiziente Wärmeabfuhr entscheidend ist. Durch die Verwendung eines geeigneten Kühlkörpers kann die Betriebstemperatur des Transistors niedrig gehalten werden, was seine Lebensdauer signifikant verlängert und die Systemstabilität gewährleistet.
Vorteile des MJ 11016 ISC im Überblick
- Hohe Stromverstärkung: Die Darlington-Konfiguration ermöglicht eine exzellente Verstärkung, was die Ansteuerung vereinfacht.
- Robuste Spannungsfestigkeit: Mit 120V ist er für eine Vielzahl von Hochspannungsanwendungen geeignet.
- Beeindruckende Strombelastbarkeit: 30A Dauerstrom garantieren die Fähigkeit, leistungsstarke Lasten zu schalten.
- Hohe Leistungsdissipation: 200W ermöglichen den Einsatz in energieintensiven Schaltungen.
- Zuverlässige TO-3 Gehäusebauform: Optimiert für effiziente Wärmeableitung und mechanische Stabilität.
- Breiter Einsatzbereich: Ideal für Leistungsregler, Motorsteuerungen, Audioverstärker und industrielle Schaltkreise.
- Branchenstandard und Bewährte Technologie: Die Darlington-Transistor-Technologie ist seit Jahrzehnten erprobt und für ihre Zuverlässigkeit bekannt.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Transistortyp | NPN Darlington |
| Modellnummer | MJ 11016 ISC |
| Maximale Kollektor-Emitter-Spannung (Vceo) | 120 V |
| Maximale Kollektorstrom (Ic) | 30 A (Dauer) |
| Maximale Verlustleistung (Pd) | 200 W (bei ausreichender Kühlung) |
| Stromverstärkung (hFE) | Typisch > 250 bei Ic = 10A, Vce = 2V (spezifische Werte können je nach Charge variieren) |

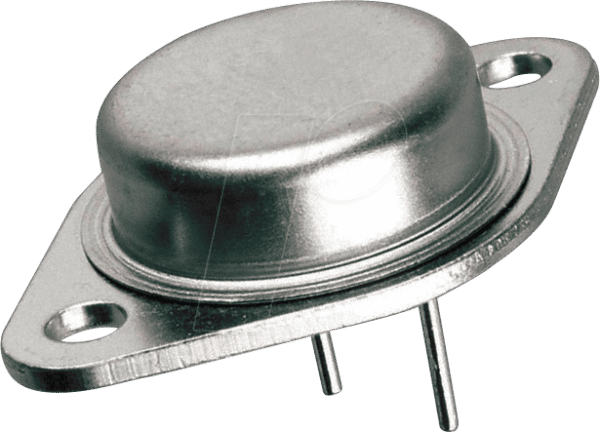

| Gehäuseform | TO-3 |
| Anschlusstyp | Lötanschlüsse |
| Einsatztemperatur | -65°C bis +150°C (typisch) |
Umfassende Anwendungsgebiete
Der MJ 11016 ISC ist aufgrund seiner spezifischen Eigenschaften ein unverzichtbares Bauteil in einer Vielzahl von elektronischen Systemen. Seine Fähigkeit, hohe Ströme bei gleichzeitig hoher Spannung zu schalten, macht ihn zur ersten Wahl für:
- Leistungsregler und Schaltnetzteile: Zur präzisen Regelung von Spannungen und Strömen in Netzteilen für industrielle und professionelle Anwendungen.
- Motorsteuerungen: Für die Ansteuerung von DC-Motoren, wo hohe Anlaufströme und eine robuste Leistungscharakteristik gefordert sind.
- Audioverstärker im High-End-Bereich: Als Ausgangstransistor in professionellen Audio-Endstufen, die höchste Leistung und geringste Verzerrungen liefern müssen.
- Industrielle Automatisierung: In Schaltanwendungen zur Steuerung von Aktuatoren, Relais und anderen leistungsintensiven Komponenten.
- Schweißgeräte und Stromversorgungen für spezielle Anwendungen: Wo hohe Kurzzeitströme und eine konstante Stromabgabe kritisch sind.
- Entwicklungs- und Prototypenbau: Für Ingenieure und Entwickler, die an leistungsfähigen Schaltungen arbeiten und auf bewährte, robuste Bauteile setzen.
Die TO-3 Bauform bietet nicht nur eine ausgezeichnete thermische Ankopplung an Kühlkörper, sondern auch mechanische Stabilität und Langlebigkeit, was in rauen Umgebungen von besonderer Bedeutung ist.
FAQ – Häufig gestellte Fragen zu MJ 11016 ISC – Darlington-Transistor, NPN, 120V, 30A, 200W, TO-3
Was ist die Hauptfunktion eines Darlington-Transistors wie des MJ 11016 ISC?
Ein Darlington-Transistor ist eine Kombination aus zwei Transistoren, die so verschaltet sind, dass sie eine extrem hohe Stromverstärkung erzielen. Dies bedeutet, dass bereits ein sehr kleiner Steuerstrom am Basisanschluss ausreicht, um einen sehr großen Strom am Kollektor zu steuern, was ihn ideal für Leistungs-Schalt- und Verstärkeranwendungen macht.
Ist der MJ 11016 ISC für den Einsatz in Netzteilen geeignet?
Ja, der MJ 11016 ISC ist aufgrund seiner hohen Strom- und Spannungsfestigkeit sowie seiner hohen Leistungsdissipation hervorragend für den Einsatz in leistungsstarken Schaltnetzteilen und linearen Spannungsreglern geeignet, insbesondere dort, wo hohe Ströme verarbeitet werden müssen.
Welche Art von Kühlung wird für den MJ 11016 ISC empfohlen?
Für den MJ 11016 ISC ist die Verwendung eines geeigneten Kühlkörpers unerlässlich, insbesondere bei Betrieb nahe der maximalen Verlustleistung von 200W. Die TO-3 Bauform erleichtert die Montage auf Kühlkörpern, um eine effektive Wärmeableitung zu gewährleisten.
Kann der MJ 11016 ISC als Schalter für hohe Ströme verwendet werden?
Absolut. Mit einer maximalen Strombelastbarkeit von 30A Dauerstrom kann dieser Transistor effektiv als Hochstromschalter in verschiedenen Applikationen eingesetzt werden, wie z.B. zur Steuerung von Motoren oder leistungsstarken Lasten.
Was bedeutet die NPN-Konfiguration bei diesem Transistor?
Die NPN-Konfiguration gibt die Polarität der Halbleiterschichten an. Bei einem NPN-Transistor wird der Stromfluss durch die Basis gesteuert, indem ein positiver Strom von der Basis zum Emitter angelegt wird, um den Stromfluss vom Kollektor zum Emitter zu ermöglichen.
Gibt es Besonderheiten bei der Ansteuerung des MJ 11016 ISC zu beachten?
Aufgrund der Darlington-Schaltung ist die Stromverstärkung sehr hoch. Es ist wichtig, den Basisstrom sorgfältig zu begrenzen, um den Transistor nicht zu übersteuern oder zu beschädigen. Ein Basiswiderstand ist in der Regel erforderlich.
Welche Alternativen gibt es, wenn der MJ 11016 ISC nicht ausreicht?
Je nach spezifischer Anforderung können MOSFETs (Metal-Oxide-Semiconductor Field-Effect Transistors) eine Alternative für sehr hohe Ströme und extrem schnelle Schaltzeiten darstellen. Für Anwendungen, die noch höhere Spannungen erfordern, sind spezielle Hochspannungs-Darlington-Module oder diskrete Hochspannungs-Transistoren in Betracht zu ziehen. Der MJ 11016 ISC deckt jedoch einen sehr breiten Bereich an Leistungsanforderungen ab.
