MJ 11015 ONS – Der Hochleistungs-PNP-Darlington-Transistor für anspruchsvolle Anwendungen
Suchen Sie nach einer robusten und zuverlässigen Lösung für Schaltungen, die hohe Spannungen und Ströme bewältigen müssen? Der MJ 11015 ONS PNP-Darlington-Transistor ist die ultimative Wahl für Ingenieure und Hobbyisten, die eine überragende Leistungsfähigkeit und Präzision benötigen. Er löst das Problem von Überlastung und unzureichender Stromverstärkung in kritischen Elektronikprojekten.
Unübertroffene Leistung und Zuverlässigkeit im Einsatz
Der MJ 11015 ONS zeichnet sich durch seine Fähigkeit aus, hohe Spannungen von bis zu 120V und dauerhafte Ströme von bis zu 30A zu schalten. Mit einer Verlustleistung von 200W ist er selbst unter extremen Bedingungen belastbar und bietet eine herausragende Zuverlässigkeit. Die interne Darlington-Schaltung bietet eine extrem hohe Stromverstärkung, was bedeutet, dass selbst kleine Steuerströme massive Lasten schalten können. Dies macht ihn zur überlegenen Wahl gegenüber Standardtransistoren, die oft an ihre Grenzen stoßen und zu Geräteausfällen führen können.
Kerneigenschaften des MJ 11015 ONS
- Hohe Spannungsfestigkeit: Bis zu 120V, ideal für netzgetrennte oder Hochspannungsanwendungen.
- Massive Stromtragfähigkeit: 30A Dauerstrom, perfekt für leistungsstarke Schaltungen.
- Erhebliche Verlustleistung: 200W ermöglichen den Einsatz in anspruchsvollen Energieumwandlungs- und Steuerungsszenarien.
- PNP-Konfiguration: Ermöglicht spezifische Schaltungsdesigns, die für PNP-Typen optimiert sind.
- Darlington-Technologie: Bietet eine außergewöhnlich hohe Stromverstärkung (hFE), was die Ansteuerung vereinfacht und die Effizienz steigert.
- Robuster TO-3 Gehäusetyp: Gewährleistet exzellente Wärmeableitung und mechanische Stabilität.
Anwendungsbereiche für Spitzenleistung
Der MJ 11015 ONS ist die ideale Komponente für eine Vielzahl von anspruchsvollen elektronischen Anwendungen, bei denen Leistung und Zuverlässigkeit an erster Stelle stehen:
- Leistungsregler und Schaltnetzteile: Effiziente Steuerung von hohen Strömen und Spannungen in Stromversorgungen.
- Motorsteuerungen: Präzise und kraftvolle Ansteuerung von DC-Motoren in industriellen und kinematischen Systemen.
- Audioverstärker: Aufbau von leistungsstarken Endstufen mit hoher Linearität und geringen Verzerrungen.
- Schaltanwendungen in der Automatisierungstechnik: Zuverlässiges Schalten von hohen Lasten in industriellen Steuerkreisen.
- Netzschaltkreise: Sicherer und effizienter Umgang mit Netzspannungen und hohen Strömen.
- Industrielle Stromversorgungssysteme: Robustheit und Zuverlässigkeit für kritische Stromversorgungseinheiten.
Konstruktion und Gehäuse: Perfekt für Wärmeableitung

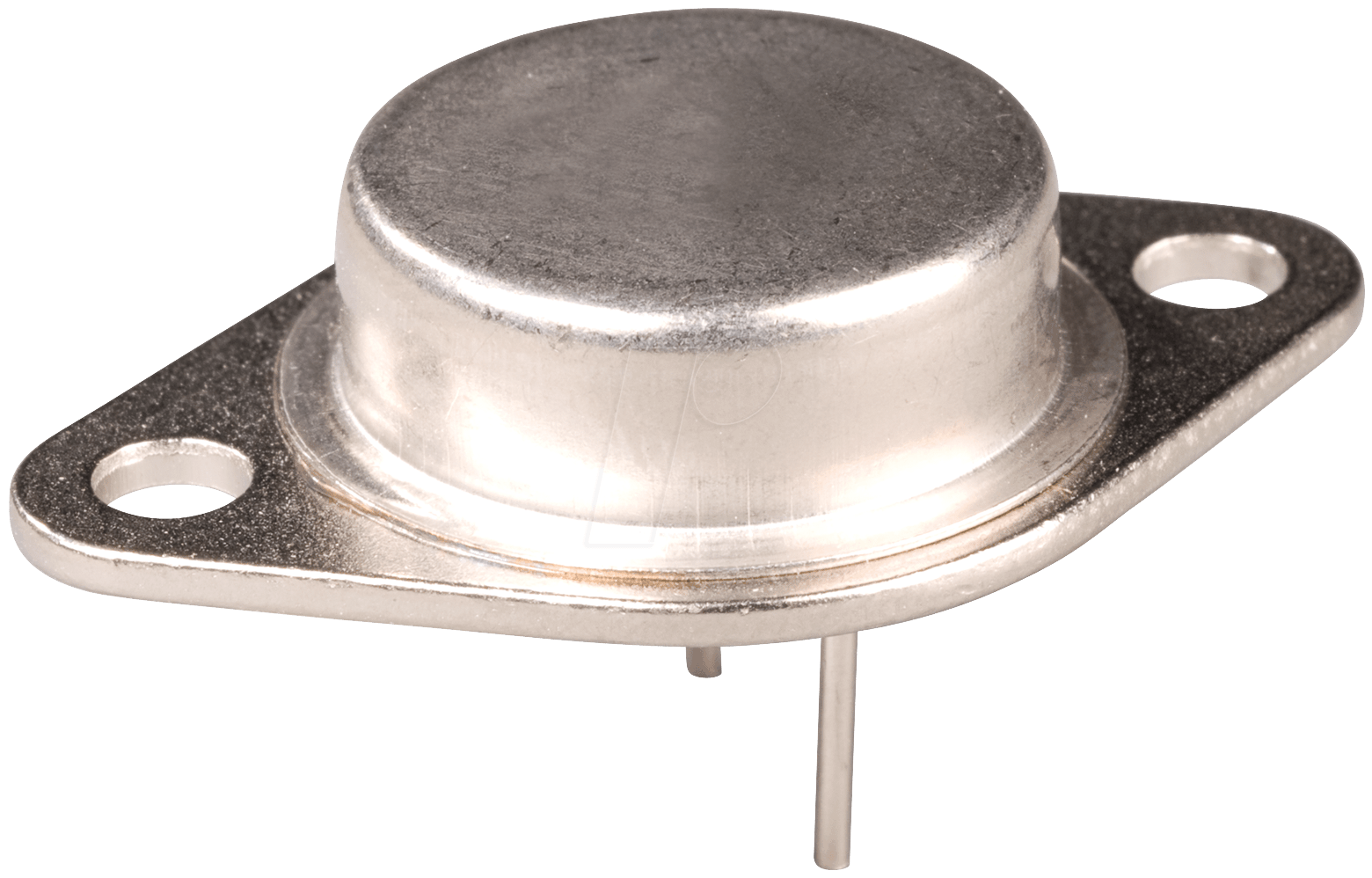

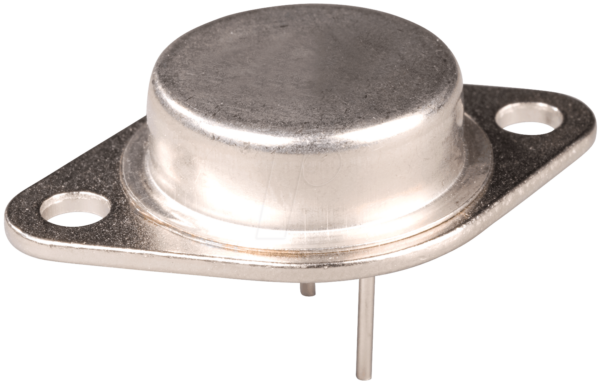

Das TO-3 Gehäuse des MJ 11015 ONS ist ein Synonym für Zuverlässigkeit und hervorragende thermische Eigenschaften. Dieses klassische Metallgehäuse ermöglicht eine direkte Montage auf Kühlkörpern, was eine effektive Wärmeableitung gewährleistet und somit die Lebensdauer des Transistors unter hoher Last signifikant verlängert. Die robuste Konstruktion bietet zudem eine hohe mechanische Stabilität, was ihn für den Einsatz in rauen Umgebungen prädestiniert.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Transistortyp | PNP Darlington |
| Max. Kollektor-Emitter-Spannung (VCEO) | 120 V |
| Max. Kollektorstrom (IC) | 30 A (Dauerstrom) |
| Max. Kollektorverlustleistung (PD) | 200 W (mit Kühlkörper) |
| Gehäusetyp | TO-3 |
| Stromverstärkung (hFE) | Typisch über 1000 (bei relevanten Strömen) |
| Betriebstemperatur | Umfassend, optimiert für Wärmeableitung |
| Anwendungsbereiche | Leistungsregelung, Motorsteuerung, Audioverstärker, Industrieautomatisierung |
Hohe Stromverstärkung für effiziente Ansteuerung
Die inhärente Darlington-Konfiguration des MJ 11015 ONS bietet eine außergewöhnlich hohe Stromverstärkung (hFE), die typischerweise über 1000 liegt. Dies bedeutet, dass ein sehr kleiner Basisstrom ausreicht, um einen sehr großen Kollektorstrom zu steuern. Diese Eigenschaft reduziert den Bedarf an leistungsfähigen Treiberschaltungen und erhöht die Gesamteffizienz des Systems erheblich. Dies ist ein entscheidender Vorteil gegenüber einzelnen Transistoren oder Darlington-Transistoren mit geringerer Verstärkung, die oft eine aufwendigere Treiberstufe erfordern.
Sicherheit und Schutzmechanismen
Obwohl der MJ 11015 ONS für hohe Leistungen ausgelegt ist, sind bei der Handhabung und dem Design von Schaltungen stets Schutzmechanismen zu berücksichtigen. Die hohe Spannungs- und Stromfestigkeit des Transistors bietet zwar eine gute Marge, jedoch sollten Überspannungs- und Überstromschutzschaltungen, wie z.B. schnelle Sicherungen oder Varistoren, zur Sicherheit des Gesamtsystems implementiert werden. Eine korrekte Dimensionierung des Kühlkörpers ist unerlässlich, um die maximale Verlustleistung von 200W sicher zu handhaben und thermische Überlastung zu vermeiden.
Warum der MJ 11015 ONS die richtige Wahl ist
Der MJ 11015 ONS ist nicht nur ein Transistor, sondern eine bewährte Lösung für Ingenieure, die kompromisslose Leistung erwarten. Die Kombination aus hoher Spannungs- und Strombelastbarkeit, der herausragenden Stromverstärkung und dem robusten TO-3 Gehäuse macht ihn zur überlegenen Wahl für Anwendungen, bei denen Zuverlässigkeit und Effizienz kritisch sind. Im Gegensatz zu minderwertigen Alternativen bietet der MJ 11015 ONS die Gewissheit, dass Ihre Schaltungen auch unter anspruchsvollsten Bedingungen stabil und leistungsfähig arbeiten.
FAQ – Häufig gestellte Fragen zu MJ 11015 ONS – Darlington-Transistor, PNP, 120V, 30A, 200W, TO-3
Kann der MJ 11015 ONS direkt mit Mikrocontrollern angesteuert werden?
Aufgrund der extrem hohen Stromverstärkung (hFE) des MJ 11015 ONS kann dieser oft direkt mit den digitalen Ausgängen von Mikrocontrollern angesteuert werden, sofern die Stromanforderungen des Mikrocontrollers für die Basis des Transistors ausreichen. Dennoch wird für maximale Sicherheit und zur Vermeidung von Problemen mit Spannungsspitzen die Verwendung eines Treiber-Transistors oder einer entsprechenden Treiberschaltung empfohlen.
Ist ein Kühlkörper für den Betrieb des MJ 11015 ONS zwingend erforderlich?
Ja, bei der Handhabung von Strömen und Leistungen, die in der Nähe der Spezifikationsgrenzen liegen, ist die Verwendung eines geeigneten Kühlkörpers unerlässlich. Die angegebene Verlustleistung von 200W kann nur mit effektiver Wärmeableitung erreicht werden, um eine Überhitzung und Beschädigung des Transistors zu verhindern.
Welche Art von Anwendungen profitiert am meisten von der PNP-Konfiguration des MJ 11015 ONS?
PNP-Darlington-Transistoren wie der MJ 11015 ONS eignen sich hervorragend für Schaltungen, bei denen eine Last zwischen der positiven Versorgungsspannung und dem Emitter des Transistors geschaltet wird (High-Side-Schaltung). Dies ist häufig in Netzschaltern, Lastumschaltern und bestimmten Motorsteuerungsanwendungen der Fall.
Wie unterscheidet sich die Darlington-Technologie von einem Standard-Bipolar-Transistor?
Die Darlington-Technologie kombiniert zwei Bipolar-Transistoren in einer Schaltung, die wie ein einzelner Transistor mit einer extrem hohen Stromverstärkung wirkt. Ein Standard-Bipolar-Transistor hat eine deutlich geringere Stromverstärkung, was bedeutet, dass mehr Basisstrom benötigt wird, um den gleichen Kollektorstrom zu steuern.
Welche Schutzmechanismen sind bei der Verwendung des MJ 11015 ONS ratsam?
Es ist ratsam, Schutzmechanismen wie Sicherungen gegen Überstrom, Varistoren gegen Überspannung und eine angemessene Wärmeableitung durch Kühlkörper zu implementieren. Eine korrekte Auslegung der Schaltung, die die maximalen Grenzwerte des Transistors berücksichtigt, ist entscheidend für die Langlebigkeit.
Kann der MJ 11015 ONS für Hochfrequenzanwendungen verwendet werden?
Der MJ 11015 ONS ist primär für Leistungsanwendungen mit niedrigeren Frequenzen konzipiert. Für Hochfrequenzschaltungen sind spezialisierte Transistoren mit schnelleren Schaltzeiten und geringerer parasitischer Kapazität besser geeignet.
Was bedeutet die Angabe „200W“ für die Verlustleistung?
Die Angabe „200W“ bezieht sich auf die maximale Wärmeleistung, die der Transistor unter optimalen Kühlbedingungen abführen kann, ohne Schaden zu nehmen. Dies ist ein wichtiger Parameter für die Auslegung von Kühlkörpern und die Dimensionierung von Schaltungen, um eine Überlastung zu vermeiden.
