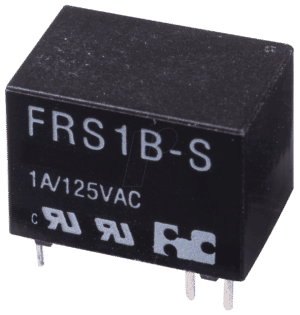

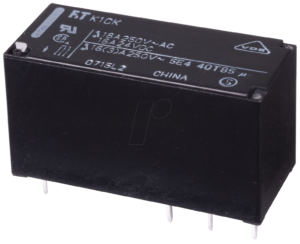

Miniaturrelais: Kompakte Leistung für präzise Schaltungen
In der Welt der Elektrotechnik und Automatisierung sind Miniaturrelais unverzichtbare Komponenten, die auf kleinstem Raum eine Fülle von Schaltfunktionen ermöglichen. Ob für die Steuerung komplexer Maschinen, die Implementierung von Sicherheitskreisen oder die Optimierung von Energieverbräuchen in elektronischen Geräten – die Auswahl an Miniaturrelais bei Lan.de deckt ein breites Spektrum an professionellen Anforderungen ab. Diese sorgfältig kuratierte Kollektion richtet sich an Ingenieure, Entwickler, Automatisierungstechniker und anspruchsvolle Hobbyisten, die auf Zuverlässigkeit, Präzision und Platzersparnis angewiesen sind.
Worauf Sie beim Kauf von Miniaturrelais achten sollten
Die Auswahl des passenden Miniaturrelais erfordert die Berücksichtigung verschiedener technischer Spezifikationen, um eine optimale Leistung und Langlebigkeit in Ihrer Anwendung zu gewährleisten. Folgende Kriterien sind entscheidend:
- Spulenspannung: Die Betriebsspannung der Spule muss exakt mit der verfügbaren Spannungsquelle übereinstimmen. Gängige Werte sind 5V, 12V, 24V DC und 230V AC. Achten Sie auf Toleranzen und Schwankungen.
- Schaltleistung (Kontaktbelastbarkeit): Dies beschreibt den maximalen Strom und die Spannung, die die Kontakte sicher schalten können. Überlastung führt zu vorzeitigem Verschleiß oder Ausfall. Berücksichtigen Sie sowohl ohmsche als auch induktive Lasten, da letztere höhere Spitzenströme erzeugen können.
- Anzahl und Art der Kontakte: Relais sind mit verschiedenen Kontaktkonfigurationen erhältlich: Schließer (NO – Normally Open), Öffner (NC – Normally Closed) und Wechsler (SPDT – Single Pole Double Throw). Die Anzahl der Polen (z.B. 1-polig, 2-polig) bestimmt, wie viele unabhängige Schaltkreise gleichzeitig gesteuert werden können.
- Isolationsspannung: Die Spannungsfestigkeit zwischen Spule und Kontakten sowie zwischen den Kontakten selbst ist ein kritischer Sicherheitsfaktor, insbesondere bei Anwendungen mit hohen Spannungen. Normen wie IEC 60664-1 definieren Mindestanforderungen.
- Ansprech- und Abfallzeit: Diese Zeiten geben an, wie schnell das Relais auf eine Spannungsänderung an der Spule reagiert und den Schaltzustand ändert. Für schnelle Steuerungsanwendungen sind kurze Schaltzeiten unerlässlich.
- Umgebungsbedingungen: Berücksichtigen Sie die maximal zulässige Betriebstemperatur, Luftfeuchtigkeit und mechanische Belastbarkeit (Vibration, Schock) des Relais, um eine zuverlässige Funktion unter den jeweiligen Einsatzbedingungen sicherzustellen.
- Schutzart (IP-Rating): In staubigen oder feuchten Umgebungen sind Relais mit entsprechender Schutzart erforderlich, um das Eindringen von Fremdkörpern zu verhindern.
- Zulassungen und Normen: Achten Sie auf relevante Zertifizierungen wie UL, VDE, CE oder RoHS, die die Konformität mit internationalen Sicherheits- und Umweltstandards bestätigen. Die RoHS-Richtlinie (Restriction of Hazardous Substances) ist besonders wichtig für Produkte, die in der EU vertrieben werden.
- Montageart: Miniaturrelais sind typischerweise für Printmontage (SMD oder THT) oder für Sockelmontage (DIN-Schienenmontage) konzipiert. Wählen Sie die passende Variante für Ihre Anwendung.
- Hersteller und Qualität: Namhafte Hersteller wie TE Connectivity, Omron, Siemens oder Finder stehen für bewährte Qualität und Langlebigkeit.
Vielfalt der Miniaturrelais und ihre Einsatzgebiete
Unser Sortiment an Miniaturrelais umfasst eine breite Palette, die speziell für anspruchsvolle industrielle, gewerbliche und spezialisierte elektronische Anwendungen ausgewählt wurde. Von hochzuverlässigen Industrie-Relais für Automatisierungssysteme bis hin zu speziellen Leistungsrelais für Energieverteilungsanwendungen – wir bieten Lösungen, die höchsten Qualitäts- und Leistungsansprüchen genügen. Diese Vielfalt ermöglicht es unseren Kunden, exakt die passende Komponente für ihre spezifischen Projektanforderungen zu finden, sei es in der Gebäudeautomation, der Steuerungstechnik für Produktionsanlagen, in der Medizintechnik oder in der Unterhaltungselektronik.
Technische Klassifizierung von Miniaturrelais
| Kriterium | Beschreibung | Typische Werte/Varianten | Bedeutung für die Anwendung |
|---|---|---|---|
| Kontaktmaterial | Legierung der Schaltkontakte | Silber-Nickel (AgNi), Silber-Kadmiumoxid (AgCdO), Hartgold (Au) | Beeinflusst Schaltleistung, Lebensdauer und Korrosionsbeständigkeit. AgNi ist universell einsetzbar, AgCdO für hohe Lasten, Hartgold für geringe Schaltströme und empfindliche Signale. |
| Spulentyp | Bauart der Ansteuerspule | Monostabil, Bistabil | Monostabile Relais schalten nur, solange die Spule bestromt wird. Bistabile Relais behalten ihren Schaltzustand auch nach Wegfall der Spulenspannung bei und sind energieeffizienter. |
| Schutzart | Eindringungsschutz gegen Festkörper und Wasser | IP40, IP65, IP67 | Entscheidend für den Einsatz in Umgebungen mit Staub, Feuchtigkeit oder Spritzwasser. IP40 für trockene Innenräume, IP65 für staubdichte und strahlwassergeschützte Umgebungen. |
| Betriebstemperatur | Temperaturbereich für zuverlässigen Betrieb | -40°C bis +70°C, -55°C bis +85°C | Sicherstellung der Funktion unter extremen klimatischen Bedingungen, z.B. in Industriepanlagen oder im Außenbereich. |
| Verschmutzungsgrad | Anzahl von Fremdkörpern oder Verunreinigungen im Innenraum | Verschmutzungsgrad 2, 3 | Relevant für die Isolationsfestigkeit. Höherer Verschmutzungsgrad erfordert größere Kriech- und Luftstrecken. |
| Kontaktwiderstand | Elektrischer Widerstand im geschlossenen Kontakt | < 100 mΩ, < 50 mΩ | Geringer Kontaktwiderstand minimiert Spannungsabfälle und Leistungsverluste, wichtig für präzise Messungen und hohe Ströme. |
| Mechanische Lebensdauer | Anzahl der möglichen Schaltspiele ohne mechanischen Verschleiß | 10 Millionen Zyklen, 50 Millionen Zyklen | Indikator für die Robustheit und Langlebigkeit des mechanischen Aufbaus. |
| Elektrische Lebensdauer | Anzahl der Schaltspiele unter Nennlast | 100.000 Zyklen, 1 Million Zyklen | Gibt an, wie oft das Relais unter den spezifizierten elektrischen Bedingungen schalten kann, bevor die Kontakte verschleißen. |
Anwendungsspezifische Miniaturrelais und ihre Merkmale
Die Welt der Miniaturrelais ist vielfältig und reicht von Standardanwendungen bis hin zu hochspezialisierten Lösungen. Bei Lan.de finden Sie Relais, die für spezifische Herausforderungen optimiert sind:
- Industrielle Relais: Konzipiert für den harten Dauereinsatz in Produktionsumgebungen. Sie zeichnen sich durch hohe Schaltspielzahlen, Robustheit gegenüber Vibrationen und elektromagnetischen Störungen (EMV) sowie eine breite Palette von Kontaktkonfigurationen aus. Hersteller wie Siemens und TE Connectivity bieten hier oft Produkte nach EN 61810 an.
- Low-Profile Relais: Ideal für Anwendungen, bei denen der Platz extrem begrenzt ist, z.B. in flachen Gehäusen oder auf eng bestückten Leiterplatten. Diese Relais sind oft für SMD-Bestückung optimiert und weisen eine sehr geringe Bauhöhe auf.
- Signalrelais: Speziell für das Schalten geringer Spannungen und Ströme ausgelegt. Sie bieten hohe Schaltgenauigkeit und geringe Kontaktwiderstände, um Signalintegrität zu gewährleisten. Dies ist entscheidend in der Telekommunikation, Messtechnik und Medizintechnik. Oftmals werden hier vergoldete Kontakte eingesetzt, um Korrosion und einen stabilen niedrigen Übergangswiderstand zu gewährleisten.
- Leistungsrelais: Für das Schalten höherer Ströme und Spannungen, wie sie beispielsweise in der Energieverteilung, bei Heizungssteuerungen oder in Motorsteuerungen vorkommen. Sie verfügen über entsprechend dimensionierte Kontakte und oft über eine verbesserte Wärmeabfuhr.
- Festsitzende und nicht festsitzende Relais: Monostabile Relais sind nicht festsitzend, d.h. sie kehren in ihren Ruhezustand zurück, sobald die Spule deaktiviert wird. Bistabile Relais hingegen sind festsitzend und behalten ihren Schaltzustand, bis eine Umpolung der Spulenspannung erfolgt. Dies ermöglicht eine Energieeinsparung, da die Spule nicht ständig bestromt werden muss.
- Relais mit Forced Contact (erzwungene Trennung): Diese Relais bieten eine mechanische Kopplung zwischen Öffner- und Schließerkontakten, die eine gleichzeitige Öffnung und Schließung verhindert. Dies ist ein wichtiges Sicherheitsmerkmal in vielen industriellen Steuerungen und Sicherheitskreisen, um unkontrollierte Schaltzustände zu vermeiden und die Zuverlässigkeit zu erhöhen.
FAQ – Häufig gestellte Fragen zu Miniaturrelais
Was ist der Unterschied zwischen einem Schließer (NO) und einem Öffner (NC) Kontakt?
Ein Schließer-Kontakt (Normally Open, NO) ist im Ruhezustand des Relais geöffnet und schließt den Stromkreis erst, wenn das Relais aktiviert wird. Ein Öffner-Kontakt (Normally Closed, NC) ist im Ruhezustand geschlossen und öffnet den Stromkreis, wenn das Relais aktiviert wird.
Welche Rolle spielt die Spulenspannung für die Auswahl eines Relais?
Die Spulenspannung bestimmt die elektrische Ansteuerung des Relais. Sie muss exakt mit der Spannungsquelle Ihrer Steuerung übereinstimmen, um eine korrekte Funktion zu gewährleisten. Falsche Spulenspannung kann zu Fehlfunktionen oder Beschädigungen des Relais führen. Achten Sie auf die Nennspannung und deren zulässige Toleranzen.
Was bedeutet die Angabe „Schaltleistung“ bei Miniaturrelais?
Die Schaltleistung gibt die maximale elektrische Last (Strom und Spannung) an, die die Kontakte eines Relais sicher und zuverlässig schalten können, ohne zu verschleißen oder auszufallen. Es ist entscheidend, die Schaltleistung an die Last anzupassen, die Sie schalten möchten (ohmsche, induktive, kapazitive Lasten).
Warum sind Zertifizierungen wie UL oder VDE wichtig?
Zertifizierungen wie UL (Underwriters Laboratories) oder VDE (Verband der Elektrotechnik Elektronik Informationstechnik e.V.) sind Prüfsiegel, die bestätigen, dass ein Produkt bestimmte internationale Sicherheitsstandards erfüllt. Sie sind oft eine Voraussetzung für den Einsatz in bestimmten Märkten oder Branchen und garantieren ein höheres Maß an Sicherheit und Qualität.
Wie beeinflusst die Umgebungstemperatur die Lebensdauer eines Relais?
Extreme Temperaturen, sowohl hohe als auch niedrige, können die Lebensdauer eines Relais verkürzen. Hohe Temperaturen können zu Materialermüdung und schnellerer Oxidation der Kontakte führen, während sehr niedrige Temperaturen die mechanische Flexibilität beeinträchtigen können. Achten Sie stets auf den spezifizierten Betriebstemperaturbereich.
Was versteht man unter elektromagnetischer Verträglichkeit (EMV) bei Relais?
EMV bezeichnet die Fähigkeit eines Geräts, in seiner elektromagnetischen Umgebung ordnungsgemäß zu funktionieren, ohne selbst unzumutbare elektromagnetische Störungen zu verursachen oder durch solche gestört zu werden. Miniaturrelais können beim Schaltvorgang Störsignale erzeugen oder empfindlich auf externe Störungen reagieren. Spezielle EMV-gerechte Relais oder entsprechende Schaltungstechniken minimieren diese Effekte.
Ist es möglich, Miniaturrelais manuell zu testen?
Ja, ein manueller Test ist für viele Relais möglich, solange dies mit geringen Spannungen und Strömen erfolgt, die unterhalb der Nennwerte liegen, um das Relais nicht zu beschädigen. Überprüfen Sie die Funktion der Kontakte mit einem Multimeter im Durchgangsprüfmodus, während Sie die Spulenspannung anlegen und entfernen.
