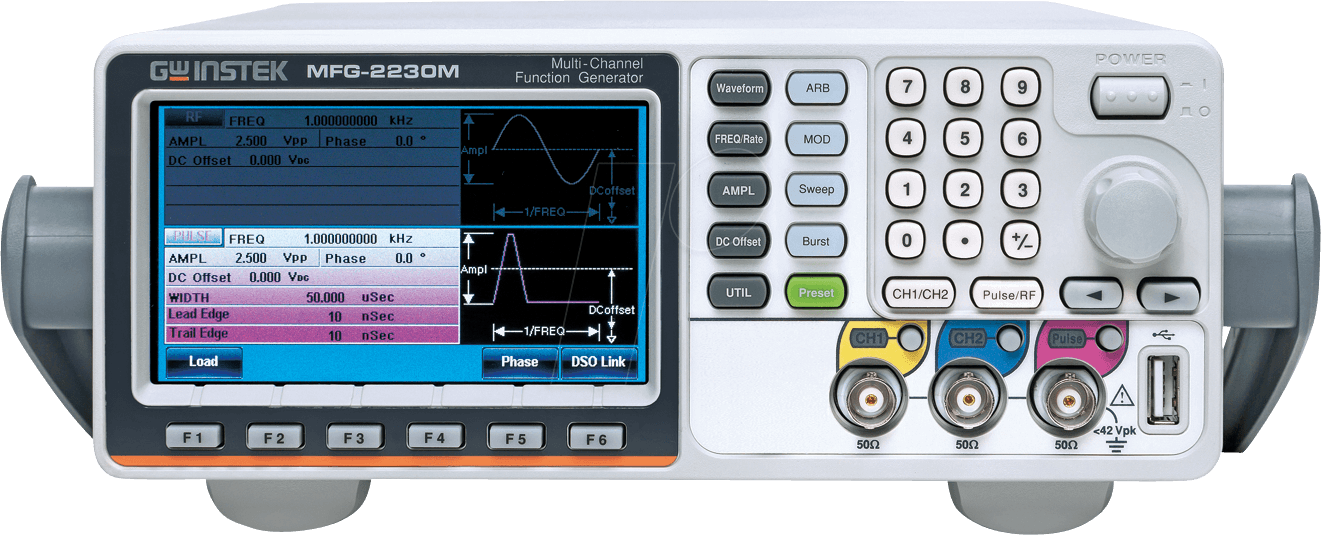

MFG-2230M: Präzisions-Funktionsgenerator für anspruchsvolle Laboranwendungen
Der MFG-2230M Funktionsgenerator ist die ultimative Lösung für Ingenieure, Forscher und Techniker, die exakte und flexible Signalgenerierung für ihre Projekte benötigen. Wenn Sie präzise Prüfsignale für die Entwicklung, Verifikation oder Fehlersuche in komplexen elektronischen Systemen benötigen, bietet dieser Arbiträr-Funktionsgenerator überlegene Leistung und Vielseitigkeit gegenüber herkömmlichen Geräten.
Unübertroffene Signalgenerierung mit dem MFG-2230M
Der MFG-2230M setzt neue Maßstäbe in der Signalgenerierung durch seine fortschrittliche Technologie und sein durchdachtes Design. Er löst das Problem der Einschränkungen bei der Erzeugung komplexer und benutzerdefinierter Wellenformen, die mit Standard-Funktionsgeneratoren oft nicht realisierbar sind. Mit zwei unabhängigen Kanälen, einem Frequenzbereich von 1 µHz bis 30 MHz und der Fähigkeit, beliebige Signalformen zu erzeugen, eröffnet der MFG-2230M neue Dimensionen in der Test- und Messtechnik.
Kernvorteile des MFG-2230M Funktionsgenerators
- Zwei unabhängige Kanäle: Ermöglicht die gleichzeitige Erzeugung und unabhängige Steuerung zweier beliebiger oder standardmäßiger Wellenformen. Dies ist entscheidend für die Simulation komplexer Schaltungen und Systeme, bei denen multiple Signale synchronisiert werden müssen.
- Arbiträre Wellenformgenerierung: Die Möglichkeit, eigene Wellenformen zu definieren und zu speichern, bietet maximale Flexibilität für spezialisierte Testfälle, die über Sinus-, Rechteck- oder Dreieckwellen hinausgehen.
- Breiter Frequenzbereich: Mit einer Spanne von 1 µHz bis 30 MHz deckt der MFG-2230M ein breites Spektrum an Frequenzanforderungen ab, von extrem langsamen Messungen bis hin zu anspruchsvollen RF-Tests.
- Hohe Auflösung und Genauigkeit: Bietet präzise Kontrolle über Frequenz, Amplitude, Phase und andere Signalparameter, was für genaue und reproduzierbare Messergebnisse unerlässlich ist.
- Benutzerfreundliche Bedienung: Ein intuitives Menüsystem und ein klares Display erleichtern die Konfiguration und Bedienung, selbst bei komplexen Einstellungen.
- Vielseitige Modulationsarten: Unterstützt eine breite Palette von Modulationsarten wie AM, FM, PM, FSK, Sweep und Burst, um reale Signalbedingungen zu simulieren.
- Integrierte Arbitrary Waveform Editor-Software: Erleichtert das Design und die Übertragung komplexer Wellenformen vom PC auf das Gerät.
Technische Exzellenz und Anwendungsbereiche
Der MFG-2230M Funktionsgenerator repräsentiert die Spitze der modernen Signalgenerierungstechnologie. Seine Konstruktion und die verwendeten Komponenten sind auf maximale Stabilität, geringes Rauschen und präzise Signalformen ausgelegt. Dies macht ihn zur idealen Wahl für eine Vielzahl von anspruchsvollen Anwendungen in Bereichen wie:
- Forschung und Entwicklung: Erstellung spezifischer Testsignale für neue Schaltungen, Komponenten und Systeme.
- Automobilindustrie: Prüfung von Steuergeräten, Sensoren und Kommunikationssystemen unter realistischen Bedingungen.
- Telekommunikation: Verifikation von HF-Komponenten und -Systemen, Simulation von Übertragungskanälen.
- Industrielle Automatisierung: Testen von Steuerungs- und Regelungstechnik, Antriebssystemen und Sensoren.
- Akademische Forschung und Lehre: Bereitstellung eines leistungsstarken Werkzeugs für das Verständnis und die Erforschung elektronischer Prinzipien.
- Fehlersuche und Wartung: Generierung von Diagnose-Signalen zur Identifizierung und Behebung von Problemen in komplexen elektronischen Geräten.
Die Fähigkeit, Arbiträr-Wellenformen präzise zu generieren, ist ein entscheidender Vorteil gegenüber Standard-Funktionsgeneratoren. Dies ermöglicht die Simulation von nicht-linearen Effekten, transienten Ereignissen oder spezifischen Datensignalen, die für die Charakterisierung moderner elektronischer Systeme unerlässlich sind. Die zwei unabhängigen Kanäle sind nicht nur für parallele Tests nützlich, sondern auch für die Erzeugung von differentiellen Signalen oder komplexen Mehrkanal-Stimulationen.
Hochwertige Verarbeitung und Designmerkmale
Der MFG-2230M zeichnet sich durch eine robuste Konstruktion aus, die für den Dauerbetrieb in anspruchsvollen Umgebungen konzipiert ist. Das Gehäuse schützt die empfindliche Elektronik vor äußeren Einflüssen und sorgt für eine lange Lebensdauer des Geräts. Das klare, gut ablesbare LC-Display liefert alle relevanten Parameter auf einen Blick, während die bedienfreundlichen Tasten und Regler eine schnelle und präzise Einstellung ermöglichen.
Produkteigenschaften im Detail
| Eigenschaft | Spezifikation |
|---|---|
| Modell | MFG-2230M |
| Kanalanzahl | 2 |
| Max. Frequenz | 30 MHz |
| Mindestfrequenz | 1 µHz |
| Wellenformgenerierung | Arbiträr, Sinus, Rechteck, Dreieck, Puls, Rauschen, DC, beliebig |
| Abtastrate (Arbiträr) | Bis zu 125 MSa/s |
| Speicher (Arbiträr) | Bis zu 128 kpts pro Wellenform |
| Vertikale Auflösung | 14 Bit |
| Ausgangsimpedanz | 50 Ω |
| Modulationsarten | AM, FM, PM, FSK, Sweep, Burst |
| Anschlussmöglichkeiten | USB, LAN |
| Display | Hochauflösendes LC-Display |
| Stromversorgung | 100-240 V AC, 50/60 Hz |
Erweiterte Funktionen für professionelle Anwendungen
Die integrierte Arbitrary Waveform Editor-Software ermöglicht es Anwendern, komplexe Wellenformen am PC zu entwerfen und diese dann einfach über USB oder LAN auf den MFG-2230M zu übertragen. Dies spart erhebliche Zeit und erhöht die Effizienz bei der Entwicklung und beim Testen. Die hohe vertikale Auflösung von 14 Bit sorgt für eine feine Abstufung der Signalform und damit für eine präzise Wiedergabe auch von komplexen und nuancierten Signalen. Die integrierten Modulationsarten decken ein breites Spektrum an Kommunikations- und Steuerungsszenarien ab und erweitern die Einsatzmöglichkeiten des Geräts erheblich.
FAQ – Häufig gestellte Fragen zu MFG-2230M – Funktionsgenerator, arbiträr, 2 Kanäle, 1 uHz … 30 MHz
Was ist der Hauptvorteil der Arbiträr-Wellenformgenerierung im Vergleich zu Standard-Wellenformen?
Die Arbiträr-Wellenformgenerierung ermöglicht es Ihnen, praktisch jede erdenkliche Signalform zu erstellen und auszugeben. Dies ist entscheidend für die Simulation spezifischer, nicht-standardmäßiger Signale, die in der Forschung, der Entwicklung von Kommunikationsprotokollen oder der Prüfung komplexer elektronischer Systeme benötigt werden. Standard-Wellenformen sind auf vordefinierte Formen wie Sinus, Rechteck oder Dreieck beschränkt.
Wie beeinflusst die Kanalanzahl die Anwendungsgebiete des MFG-2230M?
Mit zwei unabhängigen Kanälen können Sie gleichzeitig zwei unterschiedliche Signale generieren und steuern. Dies ist unerlässlich für Anwendungen, die differenzielle Signale (z.B. in der Audio- oder Datenübertragung), komplexe Stimulationsmuster oder die Simulation von Zwei-Punkt-Tests erfordern. Es ermöglicht auch die präzise Synchronisation von Signalen, was in vielen Testumgebungen kritisch ist.
Ist der MFG-2230M für Hochfrequenzanwendungen geeignet?
Ja, mit einer maximalen Ausgangsfrequenz von 30 MHz ist der MFG-2230M für eine Vielzahl von Hochfrequenzanwendungen geeignet, einschließlich der Prüfung von HF-Komponenten, der Simulation von Übertragungskanälen und der Entwicklung von Kommunikationssystemen im VHF- und UHF-Bereich. Die hohe Signalqualität und Präzision gewährleisten zuverlässige Ergebnisse.
Wie einfach ist es, eigene Wellenformen mit dem MFG-2230M zu erstellen?
Der MFG-2230M wird mit einer benutzerfreundlichen Arbitrary Waveform Editor-Software geliefert, die auf einem PC installiert wird. Diese Software bietet eine intuitive grafische Oberfläche, um Wellenformen zu entwerfen, zu bearbeiten und zu speichern. Anschließend können diese Wellenformen einfach über USB oder LAN auf den Funktionsgenerator übertragen werden.
Welche Arten von Modulationsarten werden vom MFG-2230M unterstützt?
Der MFG-2230M unterstützt eine breite Palette von Modulationsarten, darunter AM (Amplitudenmodulation), FM (Frequenzmodulation), PM (Phasenmodulation), FSK (Frequenzumtastung), Sweep (Frequenzdurchlauf) und Burst (Impulspakete). Diese Funktionalität ist entscheidend für die Simulation realistischer Kommunikations- und Steuerungsszenarien.
Welche Anschlussmöglichkeiten bietet der MFG-2230M für die Datenübertragung und Fernsteuerung?
Der MFG-2230M ist mit USB- und LAN-Anschlüssen ausgestattet. Diese ermöglichen nicht nur die einfache Übertragung von Arbiträr-Wellenformen und Einstellungen, sondern auch die Fernsteuerung des Geräts über einen PC oder ein Netzwerk, was für automatisierte Testsysteme von großer Bedeutung ist.
Ist der MFG-2230M für den Einsatz in industriellen Umgebungen robust genug?
Ja, der MFG-2230M ist für den professionellen Einsatz konzipiert und verfügt über eine robuste Gehäusekonstruktion, die auf Langlebigkeit und Zuverlässigkeit auch in anspruchsvollen Umgebungen ausgelegt ist. Die hochwertige Elektronikkomponenten sorgen für Stabilität und Präzision im Dauerbetrieb.
