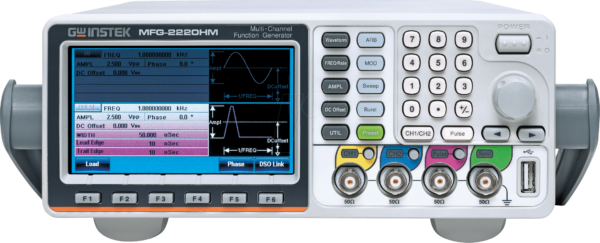

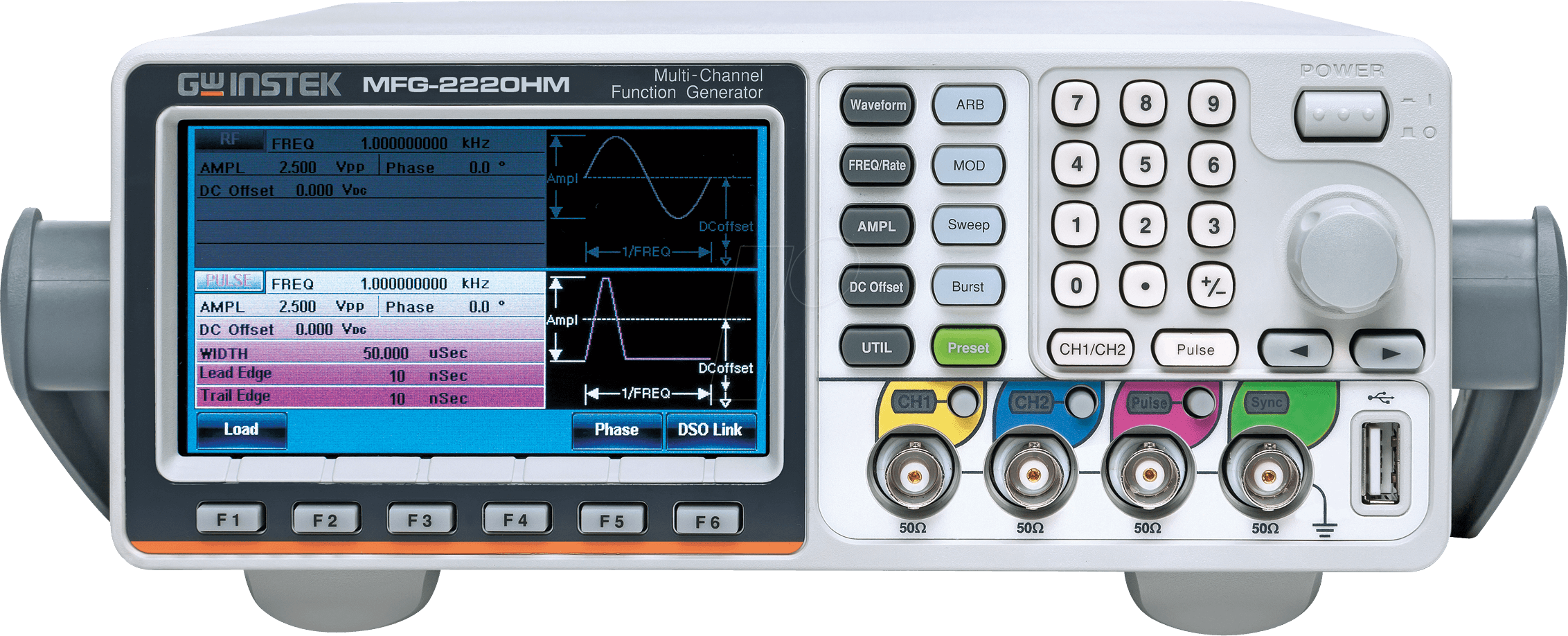

MFG-2220HM: Präziser Funktionsgenerator für anspruchsvolle Elektronikentwicklung und Messtechnik
Der MFG-2220HM ist die ultimative Lösung für Ingenieure, Techniker und Forscher, die höchste Präzision und Flexibilität bei der Erzeugung von analogen und digitalen Signalen benötigen. Wenn Sie komplexe Schaltungen testen, Signalformen exakt nachbilden oder anspruchsvolle Messungen durchführen müssen, bietet dieser arbiträre Funktionsgenerator die erforderliche Leistung und Kontrolle, um Ihre Entwicklungsprozesse zu beschleunigen und die Zuverlässigkeit Ihrer Projekte zu maximieren.
Maximale Signalgenerierungsleistung für professionelle Anwendungen
Der MFG-2220HM setzt neue Maßstäbe in puncto Signalgenerierung. Mit einer beeindruckenden Bandbreite von 1 µHz bis 200 MHz deckt er nahezu alle Frequenzbereiche ab, die in der modernen Elektronikentwicklung und Messtechnik relevant sind. Die beiden unabhängigen Kanäle ermöglichen die gleichzeitige Erzeugung verschiedenster Signalformen, was insbesondere bei der Simulation komplexer Systeme oder dem Test von Zweikanal-Schaltungen von unschätzbarem Wert ist. Die Fähigkeit, arbiträre Wellenformen mit hoher Auflösung und Genauigkeit zu erstellen, hebt diesen Generator von einfacheren Modellen ab und eröffnet neue Möglichkeiten für die präzise Charakterisierung und Verifikation von elektronischen Komponenten und Systemen.
Die überlegene Wahl gegenüber Standardlösungen
Im Vergleich zu herkömmlichen Funktionsgeneratoren, die oft auf eine begrenzte Auswahl an Standardwellenformen beschränkt sind, bietet der MFG-2220HM eine beispiellose Flexibilität durch seine Arbiträrfunktion. Dies bedeutet, dass Sie nahezu jede denkbare Signalform mit hoher Präzision erzeugen können, sei es eine exakte Repräsentation eines realen Sensorsignals, eine spezielle Pulsform oder eine komplexe Modulation. Die zwei vollständig unabhängigen Kanäle, die sowohl identische als auch unterschiedliche Signalformen mit präziser Phasen- und Amplitudenkontrolle ausgeben können, eliminieren die Notwendigkeit zusätzlicher Geräte und vereinfachen Ihren Prüfaufbau erheblich. Die hohe Auflösung im Frequenzbereich von 1 µHz ermöglicht feinste Abstimmungen und die präzise Untersuchung von Resonanzverhalten und schmalbandigen Effekten.
Herausragende Eigenschaften des MFG-2220HM
- Zwei unabhängige Kanäle: Ermöglicht gleichzeitige Signalgenerierung mit voller Kontrolle über Amplitude, Frequenz und Phase für jeden Kanal, ideal für differenzielle Messungen oder die Simulation von Systemen mit mehreren Signalquellen.
- Arbiträrwellenform-Generierung: Erzeugen Sie nahezu jede beliebige Signalform mit bis zu 125 MSa/s Abtastrate und 16-Bit vertikaler Auflösung, um exakte reale Signalverläufe zu simulieren und komplexe Testfälle abzudecken.
- Umfangreicher Frequenzbereich: Von extrem niedrigen Frequenzen (1 µHz) bis zu 200 MHz, was eine breite Palette von Anwendungen von Niederfrequenzschaltungen bis hin zu Hochfrequenzkomponenten abdeckt.
- Hohe Signalgenauigkeit und Stabilität: Liefert präzise und stabile Ausgangssignale, die für verlässliche Messergebnisse und die Entwicklung von hochpräzisen Schaltungen unerlässlich sind.
- Intuitive Bedienung und vielseitige Konnektivität: Ein benutzerfreundliches Farb-Touchscreen-Display und eine breite Palette von Anschlussmöglichkeiten erleichtern die Konfiguration und Integration in bestehende Testumgebungen.
- Integrierte Messfunktionen: Oftmals verfügen solche Geräte über integrierte Messfunktionen zur Analyse der erzeugten oder empfangenen Signale, was die Effizienz im Labor erhöht.
Technische Spezifikationen im Detail
Der MFG-2220HM ist für seine Leistungsfähigkeit und Zuverlässigkeit bekannt. Die detaillierten Spezifikationen unterstreichen seine Eignung für professionelle Anwendungen:
| Eigenschaft | Spezifikation |
|---|---|
| Modell | MFG-2220HM |
| Kanalanzahl | 2 |
| Frequenzbereich | 1 µHz bis 200 MHz |
| Arbiträrwellenform-Abtastrate (max.) | 125 MSa/s |
| Arbiträrwellenform-Auflösung (vertikal) | 16 Bit |
| Standardwellenformen | Sinus, Rechteck, Dreieck, Puls, Rauschen, Arbiträr |
| Modulationsarten | AM, FM, PM, ASK, PSK, Sweep, Burst etc. (je nach Modellvariante und Firmware) |
| Ausgangsimpedanz | 50 Ω |
| Ausgangsamplitude (typisch) | Bis zu 20 Vpp (im Leerlauf), präzise einstellbar |
| Frequenzauflösung | 1 µHz |
| Phasenrauschen | Sehr gering für präzise Anwendungen |
| Anschlüsse | BNC für Ausgangssignale, USB, LAN (für Fernsteuerung und Datentransfer) |
| Display | Hochauflösendes Farb-Touchscreen-Display |
| Stromversorgung | AC 100-240V, 50/60Hz |
| Abmessungen (B x H x T) | Typisch im Bereich von 300 x 150 x 350 mm (kann variieren) |
| Gewicht | Typisch zwischen 3 und 6 kg (kann variieren) |
Erweitertes Anwendungsspektrum durch flexible Signalgenerierung
Die Fähigkeit, beliebige Signalformen zu generieren, macht den MFG-2220HM zu einem unverzichtbaren Werkzeug in einer Vielzahl von Anwendungsbereichen. Von der Entwicklung von Audio- und Videosystemen, wo spezifische Signaltests erforderlich sind, über die Telekommunikation, wo komplexe Modulationen simuliert werden müssen, bis hin zur Automotive-Branche für Tests von Bussystemen oder Sensorintegration – dieser Funktionsgenerator liefert die nötige Flexibilität. Auch in der akademischen Forschung und Lehre ermöglicht er die detaillierte Untersuchung physikalischer Phänomene und die Vermittlung komplexer Signalverarbeitungskonzepte.
Intuitive Bedienung und effizientes Testen
Das moderne Farb-Touchscreen-Display des MFG-2220HM sorgt für eine intuitive Bedienung und erleichtert die schnelle Konfiguration komplexer Signalparameter. Durch die übersichtliche Menüführung und die Möglichkeit, eigene Wellenformen zu speichern und schnell abzurufen, wird die Effizienz im Laboralltag signifikant gesteigert. Die integrierten Anschlussmöglichkeiten wie USB und LAN ermöglichen eine nahtlose Integration in automatisierte Testsysteme und eine Fernsteuerung, was insbesondere bei der Durchführung von Langzeittests oder der Serienprüfung von Vorteil ist.
FAQ – Häufig gestellte Fragen zu MFG-2220HM – Funktionsgenerator, arbiträr, 2 Kanäle, 1 uHz … 200 MHz
Welche Arten von Standardwellenformen kann der MFG-2220HM erzeugen?
Der MFG-2220HM unterstützt eine breite Palette von Standardwellenformen, darunter Sinus-, Rechteck-, Dreieck-, Puls- und Rauschsignale. Zusätzlich bietet er die flexible Arbiträrwellenform-Generierung, um nahezu jede beliebige Signalform zu realisieren.
Ist der MFG-2220HM für die Erzeugung von Rauschsignalen geeignet?
Ja, der MFG-2220HM ist in der Lage, Rauschsignale zu generieren. Dies ist nützlich für Tests, die mit Hintergrundrauschen oder spezifischen Rauschcharakteristiken umgehen müssen, beispielsweise in der Audio- oder Telekommunikationstechnik.
Wie genau sind die Frequenzangaben des MFG-2220HM?
Der MFG-2220HM bietet eine sehr hohe Frequenzauflösung von 1 µHz. Dies ermöglicht präzise Einstellungen und die Untersuchung feiner Frequenzabhängigkeiten in Schaltungen und Systemen.
Kann der MFG-2220HM komplexe oder benutzerdefinierte Signalformen erstellen?
Absolut. Die Kernstärke des MFG-2220HM liegt in seiner Arbiträrwellenform-Generierungsfunktion. Sie können eigene Signalformen mit einer hohen Abtastrate von bis zu 125 MSa/s und einer vertikalen Auflösung von 16 Bit erstellen und speichern.
Welche Anschlussmöglichkeiten bietet der MFG-2220HM für die Integration in Testsysteme?
Der MFG-2220HM verfügt über Standardanschlüsse wie BNC für die Signalannahme sowie USB und LAN für die Fernsteuerung, Datentransfer und die Integration in automatisierte Testaufbauten.
Ist die Bedienung des MFG-2220HM für neue Anwender einfach?
Ja, das Gerät ist mit einem hochauflösenden Farb-Touchscreen-Display ausgestattet, das eine intuitive Bedienung und eine schnelle Konfiguration der Signalparameter ermöglicht. Die Menüführung ist klar strukturiert.
Wie unterscheiden sich die beiden Kanäle des MFG-2220HM in ihrer Funktionalität?
Die beiden Kanäle des MFG-2220HM sind vollständig unabhängig. Dies bedeutet, dass Sie auf jedem Kanal ein eigenes Signal mit individuellen Parametern wie Frequenz, Amplitude und Wellenform generieren können. Sie können synchronisiert oder mit einem frei einstellbaren Phasenoffset betrieben werden.
