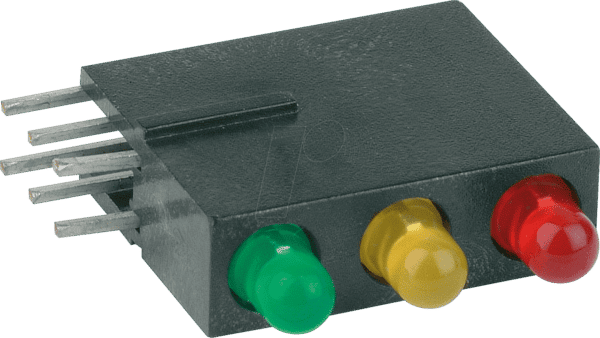

Präzise Signalgebung für Ihre Projekte: MEN 1881.8720 Ampel-LED-Baustein
Der MEN 1881.8720 Ampel-LED-Baustein mit einem Durchmesser von 3mm und den Farben Rot, Gelb und Grün ist die essenzielle Komponente für jede Anwendung, die eine klare, visuelle Zustandsanzeige erfordert. Er wurde entwickelt, um Ingenieuren, Technikern und Bastlern eine zuverlässige und intuitiv verständliche Möglichkeit zur Darstellung von Statusinformationen zu bieten, sei es in industriellen Steuerungen, Prototypenentwicklung oder komplexen elektronischen Schaltungen.
Hervorragende Signalqualität und Zuverlässigkeit
Im Vergleich zu einfachen Einzel-LEDs oder weniger integrierten Lösungen bietet der MEN 1881.8720 Ampel-LED-Baustein eine signifikante Verbesserung in Bezug auf Installationseffizienz und Übersichtlichkeit. Die drei Farben sind bereits in einem einzigen Baustein vereint, was den Platzbedarf auf der Platine reduziert und die Verkabelung vereinfacht. Dies minimiert Fehlerquellen und beschleunigt den Entwicklungsprozess erheblich. Die präzise Abstimmung der einzelnen LEDs innerhalb eines Gehäuses gewährleistet eine konsistente Leuchtdichte und Farbwiedergabe, was für die eindeutige Interpretation des Signals unerlässlich ist.
Detaillierte Spezifikationen und technische Vorteile
Der MEN 1881.8720 zeichnet sich durch seine robuste Bauweise und seine optimierte Leistung aus. Der geringe Durchmesser von 3mm ermöglicht eine kompakte Integration auch auf engstem Raum. Die klare Trennung der einzelnen Farben Rot, Gelb und Grün ist für die fehlerfreie Bedienung und Überwachung von Systemen unerlässlich. Die Lichtemission ist so konzipiert, dass sie auch unter verschiedenen Umgebungslichtbedingungen gut erkennbar ist.
Leuchtdioden-Technologie und Emissionscharakteristik
Dieser Ampel-LED-Baustein nutzt die bewährte Halbleitertechnologie für eine langlebige und energieeffiziente Lichtemission. Jede einzelne LED innerhalb des Moduls ist sorgfältig ausgewählt, um eine spezifische Wellenlänge zu emittieren, die den international anerkannten Standards für Ampelsignale entspricht. Dies garantiert eine optimale Farbwahrnehmung und Unterscheidbarkeit für den Betrachter. Die typische Durchlassspannung und der maximale Strom sind auf den Betrieb mit gängigen elektronischen Bauteilen und Spannungsversorgungen abgestimmt.
Konstruktion und Montagefreundlichkeit
Der LED-Baustein ist für eine einfache Durchsteckmontage (THT – Through-Hole Technology) konzipiert. Dies ermöglicht eine sichere und stabile mechanische Verbindung auf Leiterplatten. Die Pinbelegung ist standardisiert und logisch aufgebaut, was eine unkomplizierte Integration in bestehende oder neue Schaltungen ermöglicht. Die robuste Vergussmasse schützt die empfindlichen Halbleiterkomponenten vor Umwelteinflüssen wie Staub und Feuchtigkeit, was die Lebensdauer und Zuverlässigkeit des Bausteins erhöht.
Einsatzmöglichkeiten und Anwendungsbereiche
Der MEN 1881.8720 Ampel-LED-Baustein ist ein vielseitiges Instrument für eine breite Palette von Anwendungen:
- Industrielle Automatisierung: Zur Statusanzeige von Maschinen, Produktionslinien und Anlagen. Beispielsweise zur Kennzeichnung von Betriebsmodus (Betrieb, Störung, Bereitschaft).
- Prototypenentwicklung: Für den schnellen Aufbau von funktionalen Prototypen, bei denen eine visuelle Rückmeldung unerlässlich ist.
- Mess- und Prüftechnik: Als Indikator für Messergebnisse oder Prüfzustände in Testgeräten.
- Signalgeneratoren und Steuerungen: Zur Anzeige von Signallaufzeiten oder Zuständen in komplexen elektronischen Systemen.
- Hobby- und Lehrprojekte: Ideal für Elektronik-Enthusiasten und Bildungseinrichtungen, um die Prinzipien der Zustandsanzeige zu vermitteln.
Technische Daten im Überblick
| Eigenschaft | Spezifikation |
|---|---|
| Hersteller | MEN |
| Modellnummer | 1881.8720 |
| Produkttyp | Ampel-LED-Baustein |
| LED-Durchmesser | 3 mm |
| Farben | Rot, Gelb, Grün |
| Montageart | THT (Durchsteckmontage) |
| Betriebsspannung (typisch) | Abhängig von Vorwiderstand (typisch 2-3V pro Farbe) |
| Stromaufnahme (typisch pro Farbe) | Ca. 20 mA bei Nennspannung und passendem Vorwiderstand |
| Gehäusematerial | Hochwertiger Kunststoff (UV-stabilisiert) |
| Betriebstemperatur | -40°C bis +85°C |
| Schutzart (bei fachgerechter Montage) | Guter Schutz vor Staub und Feuchtigkeit durch Vergussmasse |
Qualitätsmerkmale und Materialbeschaffenheit
Der MEN 1881.8720 Ampel-LED-Baustein ist aus Materialien gefertigt, die auf Langlebigkeit und Zuverlässigkeit ausgelegt sind. Das Gehäusematerial ist ein robuster und chemisch resistenter Kunststoff, der auch bei wechselnden Umgebungsbedingungen seine Form und Farbe behält. Die Vergussmasse schützt die internen LED-Chips und die Verbindungen effektiv vor mechanischer Beanspruchung und Umwelteinflüssen. Dies gewährleistet eine konstante Performance über die gesamte Lebensdauer des Produkts.
FAQ – Häufig gestellte Fragen zu MEN 1881.8720 – Ampel-LED-Baustein, Ø 3mm, rot/gelb/grün
Benötige ich Vorwiderstände für den MEN 1881.8720 Ampel-LED-Baustein?
Ja, für jede einzelne LED-Farbe (Rot, Gelb, Grün) im Baustein sind passende Vorwiderstände erforderlich, um die Stromaufnahme auf den optimalen Betriebswert zu begrenzen und eine Überlastung der LEDs zu verhindern. Die exakte Dimensionierung der Vorwiderstände hängt von der verwendeten Versorgungsspannung und den gewünschten Helligkeitswerten ab.
Wie werden die Farben Rot, Gelb und Grün des Ampel-LED-Bausteins angesteuert?
Die drei Farben werden getrennt voneinander angesteuert. Jede Farbe hat eigene Anschlusspins. Durch Anlegen einer geeigneten Spannung an die jeweiligen Pins werden die entsprechenden LEDs zum Leuchten gebracht. Dies ermöglicht die unabhängige Steuerung jeder Farbe, um verschiedene Signale oder Zustände zu visualisieren.
Ist der MEN 1881.8720 Ampel-LED-Baustein für den Außeneinsatz geeignet?
Bei fachgerechter Montage und Einbettung in eine geeignete Schaltung, die zusätzlichen Schutz vor direkter Witterung bietet, kann der Baustein in Außenszenarien eingesetzt werden. Die Vergussmasse bietet einen guten Schutz gegen Staub und Spritzwasser, jedoch ist kein vollständiger Schutz gegen direkte Exposition gegenüber starken Regen oder anderen Umwelteinflüssen gewährleistet.
Welche Vorteile bietet ein 3mm LED-Durchmesser gegenüber größeren LEDs?
Der geringe Durchmesser von 3mm ermöglicht eine sehr kompakte Bauweise. Dies ist besonders vorteilhaft für Anwendungen mit begrenztem Platzangebot auf Leiterplatten oder in kleinen Gehäusen. Trotz des geringen Durchmessers liefert der Baustein eine ausreichende Helligkeit für die meisten Signal- und Anzeigezwecke.
Wie ist die Pinbelegung des MEN 1881.8720 Ampel-LED-Bausteins typischerweise?
Die Pinbelegung ist in der Regel so gestaltet, dass die Kathoden der drei LEDs gemeinsam herausgeführt sind und die einzelnen Anoden für Rot, Gelb und Grün separat zugänglich sind. Es ist jedoch immer ratsam, das spezifische Datenblatt des Herstellers oder die Kennzeichnung auf dem Bauteil selbst für die exakte Pinbelegung zu konsultieren.
Können die einzelnen Farben gleichzeitig leuchten?
Ja, die Ansteuerung der einzelnen LEDs ist unabhängig voneinander möglich. Somit können Sie auch mehrere Farben gleichzeitig leuchten lassen, falls dies für Ihre Anwendung erforderlich ist. Beachten Sie dabei die Gesamtstromaufnahme und die Wärmegentwicklung.
Ist der Ampel-LED-Baustein für den Einsatz in sicherheitsrelevanten Anwendungen empfohlen?
Für sicherheitsrelevante Anwendungen, bei denen absolute Ausfallsicherheit und Zertifizierungen erforderlich sind, sollten stets speziell für diesen Zweck entwickelte und zertifizierte Signalgeberkomponenten verwendet werden. Der MEN 1881.8720 ist ein vielseitiger Baustein für allgemeine Signalierungszwecke und Standardanwendungen.
