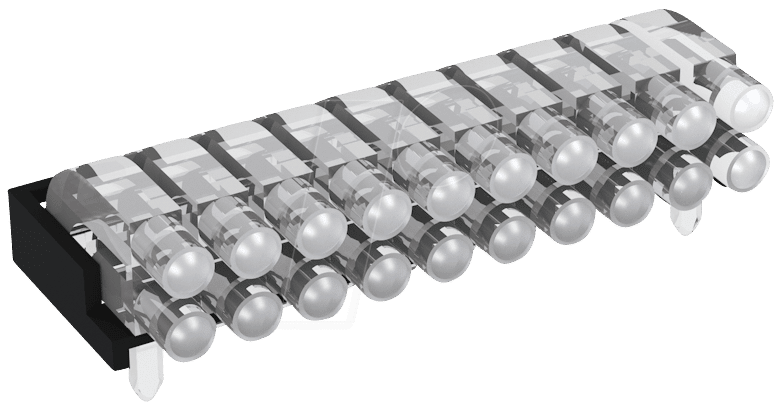

MEN 1296.2102 – Lichtleiter: Präzise Lichtführung für anspruchsvolle Anwendungen
Für Entwickler und Techniker, die eine zuverlässige und effiziente Methode zur Übertragung von Lichtsignalen benötigen, bietet der MEN 1296.2102 Lichtleiter die ideale Lösung. Dieses Bauteil ermöglicht die präzise Lenkung von Licht in SMD-bestückten Schaltungen, wo herkömmliche Verkabelungen an ihre Grenzen stoßen oder unerwünschte Störungen verursachen würden. Er eignet sich hervorragend für den Einsatz in kompakten elektronischen Systemen, Signalübertragungseinheiten und optischen Indikatoren.
Technische Überlegenheit und Anwendungsbereiche
Der MEN 1296.2102 Lichtleiter zeichnet sich durch seine spezifische Konstruktion aus, die eine optimierte Lichtausbeute und Signalintegrität gewährleistet. Die 10×2-fache Konfiguration mit einem Durchmesser von 2,8mm pro Kanal und einer liegenden Montageposition ermöglicht eine flexible Integration in Leiterplattenlayouts. Dies ist besonders vorteilhaft in Szenarien, wo Platz eine kritische Ressource darstellt oder wo eine direkte, verlustarme optische Verbindung zwischen weit voneinander entfernten Punkten geschaffen werden muss. Im Vergleich zu Standard-Lichtleitfasern, die oft aufwändig zu konfektionieren sind und empfindlich auf mechanische Belastung reagieren, bietet dieser SMD-Lichtleiter eine robustere und einfacher zu handhabende Lösung für die Massenproduktion.
Vorteile des MEN 1296.2102 Lichtleiters
- Effiziente Lichtübertragung: Minimiert Signalverluste durch optimiertes optisches Design.
- Kompaktes SMD-Design: Ermöglicht eine platzsparende Integration auf Leiterplatten und erleichtert die automatisierte Bestückung.
- Robuste Konstruktion: Bietet verbesserte mechanische Stabilität im Vergleich zu traditionellen Glasfasern.
- Hohe Signalintegrität: Sorgt für eine klare und unverfälschte Übertragung optischer Signale.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für eine breite Palette von elektronischen und optoelektronischen Anwendungen.
- Optimierte Kanalgröße: Die 2,8mm Kanalbreite ist für gängige SMD-Anforderungen konzipiert.
- Liegende Montage: Vereinfacht die mechanische Befestigung und optische Ausrichtung.
Detaillierte Spezifikationen und Konstruktionsmerkmale
Die technische Auslegung des MEN 1296.2102 Lichtleiters ist auf maximale Performance und einfache Handhabung ausgelegt. Mit seinen 10 Kanälen, die jeweils 2-fach ausgeführt sind, bietet er eine hohe Dichte an optischen Verbindungen auf kleinstem Raum. Der Durchmesser von 2 mm pro Lichtleiter-Kern ist präzise gewählt, um eine optimale Kopplung mit gängigen Lichtquellen wie LEDs und Detektoren zu ermöglichen. Die liegende Montageposition ist ein entscheidendes Merkmal für die Integration in flache Elektronikgehäuse und mehrlagige Leiterplattendesigns.
Tabelle der Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Lichtleiter, SMD |
| Konfiguration | 10×2-fach |
| Kanal-Durchmesser | ø 2,8mm (pro Kanal) |
| Gesamtdurchmesser (ca.) | Nicht spezifiziert, aber typischerweise angepasst an die 10×2-Anordnung. |
| Montagetyp | Liegend (Surface Mount Device) |
| Material (Optisch) | Hochtransparentes Polymer (typischerweise PMMA oder vergleichbares Material für hohe Lichtdurchlässigkeit). Bietet exzellente UV-Beständigkeit und mechanische Belastbarkeit. |
| Betriebstemperaturbereich | Typischerweise -40°C bis +85°C, abhängig vom spezifischen Polymermaterial. Bietet zuverlässige Funktion unter verschiedenen Umgebungsbedingungen. |
| Anwendungsgebiete | Signalübertragung in Elektronik, optische Rückmeldungen, LED-Kopplung, Sensorik, interne Kommunikation zwischen Platinen. |
| Kopplungsverlust | Minimal, optimiert für effiziente Lichtübertragung zwischen angeschlossenen Komponenten. |
| Chemische Beständigkeit | Resistent gegenüber gängigen Flussmitteln und Reinigungschemikalien, die bei der SMD-Bestückung verwendet werden. |
Optimierung für automatische Fertigungsprozesse
Das Design des MEN 1296.2102 als SMD-Bauteil ist ein entscheidender Faktor für die Effizienz in der modernen Elektronikfertigung. Die liegende Montage ermöglicht die problemlose Aufnahme und Platzierung durch Standard-Pick-and-Place-Maschinen. Dies reduziert die Integrationskosten und erhöht die Durchsatzraten erheblich, insbesondere bei der Produktion großer Stückzahlen. Die robuste Bauweise stellt sicher, dass die Lichtleiter den Belastungen der Lötprozesse standhalten, ohne ihre optischen Eigenschaften zu beeinträchtigen. Dies vermeidet Nacharbeit und gewährleistet eine hohe Ausbeute an funktionsfähigen Baugruppen.
Präzise Signalübertragung in komplexen Systemen
In Systemen, in denen Hochfrequenzsignale oder empfindliche Daten übertragen werden müssen, kann die elektrische Verkabelung zu unerwünschten Interferenzen und Rauschen führen. Der MEN 1296.2102 Lichtleiter umgeht dieses Problem, indem er Licht als Übertragungsmedium nutzt. Dies isoliert die Signalpfade galvanisch voneinander und eliminiert das Risiko von Masseschleifen oder elektromagnetischen Störungen (EMI). Diese Eigenschaft ist essenziell in kritischen Anwendungen wie medizinischer Elektronik, Telekommunikationsgeräten oder Industrieautomatisierung, wo maximale Signalreinheit gefordert ist.
Anpassungsfähigkeit und Skalierbarkeit
Die 10×2-fache Konfiguration des Lichtleiters bietet eine bemerkenswerte Flexibilität für die Gestaltung komplexer optischer Netzwerke auf einer Leiterplatte. Entwickler können einzelne oder mehrere Kanäle parallel nutzen, um unterschiedliche Datenströme oder Steuersignale zu übertragen. Die Möglichkeit, mehrere Lichtleiter nebeneinander zu platzieren, erlaubt eine einfache Skalierung der optischen Verbindungen, um den wachsenden Anforderungen moderner elektronischer Systeme gerecht zu werden. Die präzisen Abmessungen und die gleichmäßige Lichtverteilung über alle Kanäle stellen sicher, dass die Leistung über die gesamte Fläche des Bauteils konsistent bleibt.
Haltbarkeit und Zuverlässigkeit unter anspruchsvollen Bedingungen
Das verwendete Polymermaterial für den optischen Kern ist sorgfältig ausgewählt, um sowohl eine hohe Lichtdurchlässigkeit als auch eine außergewöhnliche Haltbarkeit zu gewährleisten. Es widersteht typischen Umwelteinflüssen wie Temperaturschwankungen, Feuchtigkeit und schädlichen Chemikalien, die in industriellen Umgebungen auftreten können. Die integrierte SMD-Konstruktion trägt zusätzlich zur mechanischen Stabilität bei, indem sie eine sichere Verbindung zur Leiterplatte herstellt und Vibrationen minimiert. Diese Kombination aus Materialqualität und Design macht den MEN 1296.2102 zu einer zuverlässigen Komponente für langlebige und robuste Produkte.
FAQ – Häufig gestellte Fragen zu MEN 1296.2102 – Lichtleiter, SMD, 10×2-fach 2,8mm, ø 2mm, liegend
Was ist die Hauptfunktion des MEN 1296.2102 Lichtleiters?
Die Hauptfunktion des MEN 1296.2102 Lichtleiters ist die präzise und verlustarme Übertragung von Lichtsignalen zwischen verschiedenen Punkten auf einer Leiterplatte oder in einem elektronischen Gehäuse. Dies geschieht durch die Lenkung von Licht, beispielsweise von einer LED zu einem Fotodetektor, auf eine flexible und störungsfreie Weise.
Für welche Art von Anwendungen ist dieser Lichtleiter besonders geeignet?
Dieser Lichtleiter eignet sich hervorragend für Anwendungen, die eine kompakte und effiziente Lichtübertragung erfordern. Dazu gehören Signalübertragung in komplexen elektronischen Schaltungen, optische Rückmeldungen, die Kopplung von LEDs mit Sensoren, interne Kommunikationswege zwischen Baugruppen sowie Einsatzbereiche, in denen elektrische Isolation und die Vermeidung von elektromagnetischen Störungen (EMI) kritisch sind.
Warum ist die SMD-Bauform vorteilhaft?
Die SMD-Bauform (Surface Mount Device) ermöglicht die automatische Bestückung durch Standard-Pick-and-Place-Maschinen. Dies reduziert die Integrationskosten in der Fertigung, beschleunigt den Produktionsprozess und sorgt für eine zuverlässige und wiederholgenaue Platzierung auf der Leiterplatte im Vergleich zu durchkontaktierten Bauteilen.
Welche Vorteile bietet die liegende Montageposition?
Die liegende Montageposition erleichtert die Integration in flache elektronische Gehäuse und Mehrschicht-Leiterplatten. Sie ermöglicht eine geringere Bauhöhe und vereinfacht oft die mechanische Fixierung und die optische Ausrichtung der Lichtleiter im System.
Wie unterscheidet sich dieser Lichtleiter von einer herkömmlichen Glasfaser?
Im Vergleich zu herkömmlichen Glasfasern, die oft separate Konfektionierungsschritte erfordern, ist der MEN 1296.2102 als integriertes SMD-Bauteil konzipiert, was die Handhabung und Montage vereinfacht. Zudem bietet er eine verbesserte mechanische Robustheit und ist für die automatisierte Lötprozess-Kompatibilität ausgelegt, was ihn für die Massenproduktion attraktiver macht.
Welche Arten von Lichtquellen können mit diesem Lichtleiter verwendet werden?
Dieser Lichtleiter ist für die Kopplung mit einer Vielzahl von Lichtquellen konzipiert, insbesondere mit LEDs (Light Emitting Diodes) und Laserdioden, die im relevanten Wellenlängenbereich emittieren. Die Apertur des Lichtleiters (ø 2,8mm) ist darauf abgestimmt, eine effiziente Lichtaufnahme von typischen optischen Auskoppelflächen von LEDs zu gewährleisten.
Ist das Material des Lichtleiters für den Einsatz bei hohen Temperaturen geeignet?
Das verwendete optische Polymermaterial ist für einen typischen Betriebstemperaturbereich von -40°C bis +85°C ausgelegt. Dies gewährleistet eine zuverlässige Funktion unter verschiedenen Umgebungsbedingungen, wobei die genauen Spezifikationen vom exakten Polymertyp abhängen können.
