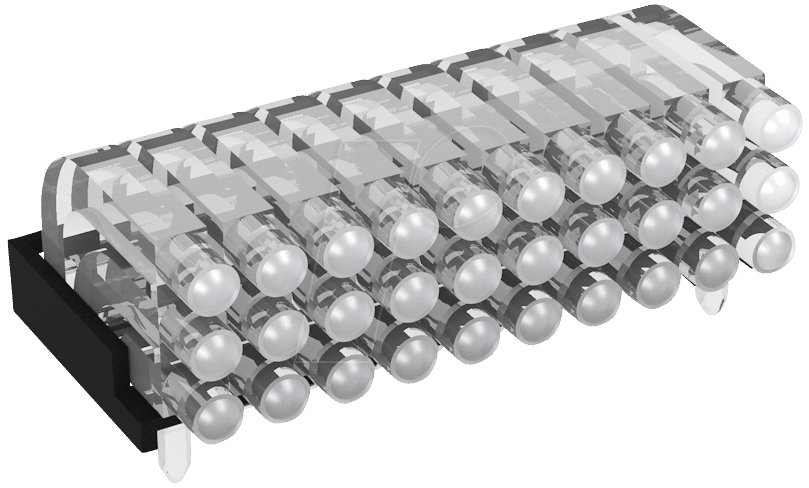

Präzise Lichtführung für anspruchsvolle Elektronikanwendungen: MEN 1296.2013 Lichtleiter
Der MEN 1296.2013 Lichtleiter ist die ideale Lösung für Entwickler und Ingenieure, die eine zuverlässige und präzise Übertragung von Lichtsignalen in komplexen elektronischen Systemen benötigen. Er ermöglicht die effektive Umleitung von Licht von einer Quelle zu einer oder mehreren Detektionsstellen, selbst unter beengten Platzverhältnissen und bei hohen Datenraten.
Herausragende technische Spezifikationen und Leistung
Dieser Lichtleiter wurde speziell für den Einsatz mit Surface-Mount-Device (SMD) Leuchtdioden konzipiert und bietet eine optimierte Kopplung für maximale Effizienz. Seine Konstruktion zeichnet sich durch eine kompakte Bauform und eine liegende Montage aus, was ihn prädestiniert für den Einsatz in modernen, miniaturisierten elektronischen Geräten.
- Hohe Signalintegrität: Die präzise Fertigung und die hochwertigen Materialien gewährleisten eine minimale Dämpfung und Verzerrung des Lichtsignals, was für zuverlässige Kommunikation und Messungen unerlässlich ist.
- Flexibilität in der Anordnung: Die 1×3-fach Aufteilung ermöglicht die gleichzeitige Ansteuerung oder Überwachung mehrerer Punkte mit einem einzigen Lichtleiter, was den Verdrahtungsaufwand reduziert und die Systemkomplexität verringert.
- Optimierte optische Eigenschaften: Der Kern des Lichtleiters ist auf eine effiziente Lichtleitung mit geringen Streuverlusten ausgelegt, was eine hohe Transmissionseffizienz sicherstellt.
- Robuste Bauweise für industrielle Umgebungen: Die Materialien sind sorgfältig ausgewählt, um Langlebigkeit und Beständigkeit gegenüber typischen Umwelteinflüssen in elektronischen Geräten zu gewährleisten.
- Kompakte Abmessungen: Mit einem Durchmesser von 2mm und einer Trägerbreite von 2,8mm fügt er sich nahtlos in dichte Leiterplattenlayouts ein.
Anwendungsgebiete des MEN 1296.2013 Lichtleiters
Der MEN 1296.2013 Lichtleiter findet seinen Einsatz in einer Vielzahl von anspruchsvollen elektronischen Anwendungen, bei denen eine zuverlässige optische Signalübertragung entscheidend ist. Seine Vielseitigkeit macht ihn zu einem unverzichtbaren Bauteil in Bereichen wie:
- Telekommunikation: Zur Signalübertragung in optischen Netzwerken, SFP-Modulen und anderen Hochgeschwindigkeitskommunikationssystemen.
- Sensorik: Zur Anbindung von optischen Sensoren, wie z.B. Lichtschranken, Näherungssensoren oder Farbsensoren, an die Auswerteelektronik.
- Medizintechnik: In diagnostischen Geräten, Endoskopen oder optischen Überwachungssystemen, wo Präzision und Zuverlässigkeit oberste Priorität haben.
- Automobilindustrie: Für die Datenübertragung in Bordelektroniksystemen, Scheinwerfersteuerungen oder Innenraumbeleuchtung.
- Industrielle Automatisierung: Zur Signalübertragung in Steuerungen, Robotik und Überwachungssystemen für Produktionsprozesse.
- Consumer Electronics: In High-End-Audiogeräten, optischen Laufwerken oder komplexen Displayanbindungen.
Überragende Materialqualität und Fertigungspräzision
Die Konstruktion des MEN 1296.2013 Lichtleiters basiert auf der Verwendung von Hochleistungsmaterialien, die eine exzellente optische Performance und mechanische Stabilität gewährleisten. Der Lichtleiterkern besteht aus einem optisch klaren Polymer, das für seine hohe Transparenz im relevanten Wellenlängenbereich und seine geringe Dispersion bekannt ist. Die Ummantelung bietet Schutz und erleichtert die Integration in SMD-Bestückungsprozesse. Die Fertigung unterliegt strengen Qualitätskontrollen, um konsistente optische Eigenschaften und mechanische Toleranzen sicherzustellen.
Technische Daten im Überblick
| Merkmal | Spezifikation |
|---|---|
| Modellnummer | MEN 1296.2013 |
| Typ | Lichtleiter |
| Anschlussart | SMD (Surface-Mount-Device) |
| Kanalaufteilung | 1×3-fach |
| Trägerbreite | 2,8 mm |
| Durchmesser | Ø 2 mm |
| Montageausrichtung | Liegend |
| Material Kern | Hochtransparentes optisches Polymer |
| Material Ummantelung | Thermisch beständiges Polymer |
| Optische Leistungsfähigkeit | Optimiert für geringe Dämpfung und hohe Transparenz |
| Anwendungsbereich | Elektronische Signalübertragung, Sensorik, Optische Kommunikation |
| Temperaturbereich | Standard industrielle Temperaturbereiche (spezifische Werte auf Anfrage/Datenblatt) |
Vorteile gegenüber Standardlösungen
Im Vergleich zu konventionellen Drahtverbindungen oder einfacheren Lichtleitern bietet der MEN 1296.2013 Lichtleiter entscheidende Vorteile:
- Signalreinheit bei hohen Frequenzen: Optische Signale sind immun gegen elektromagnetische Interferenzen (EMI) und Rauschen, was sie ideal für Hochfrequenzanwendungen macht, wo Kupferkabel an ihre Grenzen stoßen.
- Platz- und Gewichtsersparnis: Durch die Integration mehrerer Lichtpfade in einem kompakten Bauteil werden Verdrahtungsbündel reduziert, was zu kleineren und leichteren Systemen führt.
- Energieeffizienz: Optische Übertragung erfordert oft weniger Energie als elektrische Signale über längere Distanzen oder bei hohen Datenraten.
- Sicherheit in explosionsgefährdeten Bereichen: Optische Signale erzeugen keine Funken und sind daher in sicherheitssensiblen Umgebungen von Vorteil.
- Erhöhte Designflexibilität: Die liegende Montage und die kompakte Form erlauben eine freiere Gestaltung von Leiterplattendesigns und Gehäusen.
FAQ – Häufig gestellte Fragen zu MEN 1296.2013 – Lichtleiter, SMD, 1×3-fach 2,8mm, ø 2mm, liegend
Was sind die primären Vorteile der liegenden Montage dieses Lichtleiters?
Die liegende Montage ermöglicht eine flache Integration in die Leiterplatte, was besonders in Gehäusen mit geringer Höhe oder bei der Stapelung von Platinen von Vorteil ist. Dies reduziert die Gesamthöhe des Geräts und erleichtert das Einbau in kompakte Systeme.
Ist dieser Lichtleiter für die Übertragung von Daten mit hoher Geschwindigkeit geeignet?
Ja, dieser Lichtleiter ist für anspruchsvolle optische Signalübertragungen konzipiert. Seine Materialqualität und präzise Fertigung minimieren Dämpfung und Dispersion, was ihn gut für hohe Datenraten in Kommunikationssystemen qualifiziert. Detaillierte Spezifikationen zur Bandbreite sind im technischen Datenblatt zu finden.
Welche Art von Lichtquellen können mit diesem Lichtleiter kombiniert werden?
Dieser Lichtleiter ist primär für die Kopplung mit SMD-Leuchtdioden (LEDs) optimiert. Die spezifische Wellenlänge der LED sollte im Bereich der maximalen Transmission des Lichtleiters liegen, um die beste Effizienz zu erzielen.
Wie wird der MEN 1296.2013 Lichtleiter auf der Leiterplatte befestigt?
Der Lichtleiter ist als SMD-Bauteil ausgelegt und wird mittels Reflow-Lötverfahren auf der Leiterplatte montiert. Die Kontaktflächen sind für diesen Prozess optimiert, um eine zuverlässige elektrische und mechanische Verbindung zu gewährleisten.
Kann die 1×3-fach Aufteilung für verschiedene Signalpfade verwendet werden?
Absolut. Die drei individuellen Ausgänge des Lichtleiters können genutzt werden, um Lichtsignale an drei unterschiedliche Detektoren oder Empfänger zu leiten. Dies ermöglicht parallele Messungen, die Ansteuerung mehrerer Komponenten oder die Verteilung eines Signals.
Welche spezifischen optischen Verluste sind zu erwarten?
Die optischen Verluste hängen von verschiedenen Faktoren ab, einschließlich der Wellenlänge des Lichts, der Qualität der Kopplung zur Lichtquelle und der Übertragungsdistanz. Die hohe Transparenz des Kernmaterials und die präzise Fertigung des MEN 1296.2013 minimieren jedoch die intrinsischen Verluste des Lichtleiters.
Ist dieser Lichtleiter für den Einsatz in rauen Umgebungen wie extremen Temperaturen oder hoher Luftfeuchtigkeit geeignet?
Die verwendeten Materialien sind für den industriellen Einsatz konzipiert und bieten eine gute Beständigkeit gegenüber moderaten Temperaturschwankungen und Luftfeuchtigkeit. Für extremere Umgebungen sollten die spezifischen thermischen und chemischen Beständigkeitsdaten im Datenblatt geprüft oder kundenspezifische Lösungen angefragt werden.
