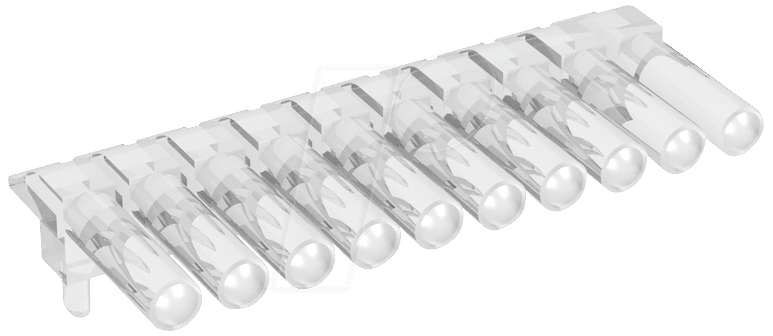

MEN 1271.2010 – Lichtleiter: Präzise Lichtführung für anspruchsvolle Anwendungen
Der MEN 1271.2010 Lichtleiter, konzipiert für die SMD-Montage, löst die Herausforderung der präzisen und verlustarmen Lichtübertragung in kompakten elektronischen Systemen. Er ist die ideale Lösung für Entwickler und Ingenieure in den Bereichen industrielle Automatisierung, Medizintechnik und Signalübertragung, wo Zuverlässigkeit und Effizienz oberste Priorität genießen.
Technologische Überlegenheit und Anwendungsvorteile
Im Vergleich zu herkömmlichen Lösungsansätzen, die oft mit Kabeln und externen Verbindungen arbeiten, bietet der MEN 1271.2010 eine integrierte und optimierte Signalübertragung. Seine liegende Bauform mit einer Dicke von 6,9 mm und einem Faserdurchmesser von 2 mm ermöglicht eine außergewöhnlich geringe Bauhöhe, was ihn prädestiniert für den Einsatz in Gehäusen mit knappen Platzverhältnissen. Die SMD-Bauweise gewährleistet eine robuste und zuverlässige Lötverbindung auf der Leiterplatte, die Vibrationen und mechanischer Belastung standhält. Dies minimiert das Risiko von Signalverlusten und Ausfällen, die bei weniger integrierten Systemen häufig auftreten. Die zehnfach ausgeführte Anordnung der Lichtleiter ermöglicht die gleichzeitige Übertragung mehrerer Lichtsignale, was die Komplexität der Verdrahtung reduziert und die Effizienz erhöht.
Optimale Lichtübertragungseigenschaften
Die Kernkompetenz des MEN 1271.2010 liegt in seiner Fähigkeit, Licht mit minimalen Streuverlusten zu leiten. Die präzise Fertigung der Lichtfasern und die optimierte Schnittstelle zur Lichtquelle und zum Sensor sorgen für eine hohe Effizienz bei der Signalübertragung. Dies ist entscheidend für Anwendungen, bei denen geringste Lichtintensitäten detektiert werden müssen oder bei denen eine lange Übertragungsdistanz ohne signifikanten Signalverlust erforderlich ist. Die hohe numerische Apertur der Fasern ermöglicht die Erfassung eines breiten Lichtkegels, was die Ausrichtungstoleranzen während der Montage reduziert und die Integration erleichtert.
Robustheit und Langlebigkeit
Konstruiert für den professionellen Einsatz, zeichnet sich der MEN 1271.2010 durch seine außergewöhnliche Robustheit aus. Die verwendeten Materialien sind sorgfältig ausgewählt, um thermische Belastungen und chemische Einwirkungen zu widerstehen, die in industriellen Umgebungen häufig vorkommen. Die SMD-Montage, kombiniert mit der stabilen Bauform des Lichtleiters, sorgt für eine mechanisch widerstandsfähige Verbindung, die auch bei wechselnden Temperaturen und Erschütterungen ihre Integrität bewahrt. Diese Langlebigkeit minimiert Ausfallzeiten und Wartungskosten, was den MEN 1271.2010 zu einer wirtschaftlich attraktiven Wahl für langlebige Systemdesigns macht.
Vielseitige Einsatzmöglichkeiten
Die universelle Natur des MEN 1271.2010 eröffnet eine breite Palette von Anwendungsszenarien:
- Industrielle Sensorik: Übertragung von Lichtsignalen von Sensoren zu Auswerteeinheiten, z. B. in der Positionserkennung, Abstandsmessung oder zur Detektion von Objekten.
- Medizintechnik: Lichtübertragung für Diagnosegeräte, Endoskopie oder zur Beleuchtung von Operationsfeldern, wo präzise und sterile Lichtführung erforderlich ist.
- Signalübertragung und Datenkommunikation: In spezialisierten Anwendungen, wo optische Signale zur Datenübertragung verwendet werden, um elektromagnetische Störungen zu vermeiden.
- Statusanzeigen und Signalisierung: Integration in Bedienfelder und Gehäuse zur optischen Anzeige von Betriebszuständen oder Warnsignalen.
- Laborautomatisierung: Präzise Lichtführung für analytische Instrumente und automatisierte Prüfsysteme.
Produktspezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Modellnummer | MEN 1271.2010 |
| Typ | Lichtleiter, liegend |
| Montage | SMD (Surface Mount Device) |
| Anzahl der Kanäle | 10-fach |
| Bauhöhe (Breite) | 6,9 mm |
| Durchmesser pro Einzelfaser | 2 mm |
| Material der Lichtleiter | Hochwertiges optisches Polymer für optimale Lichttransmission und Haltbarkeit. |
| Temperaturbereich | Geeignet für den Betrieb in einem breiten Temperaturbereich, typisch für elektronische Bauteile im industriellen Umfeld (Details siehe Datenblatt). |
| Optische Eigenschaften | Hohe Transmissionseffizienz, geringe Dämpfung, optimierte Apertur für einfache Kopplung. |
| Elektrische Isolation | Optische Signalführung bietet vollständige galvanische Trennung, was für viele industrielle und medizinische Anwendungen unerlässlich ist. |
FAQ – Häufig gestellte Fragen zu MEN 1271.2010 – Lichtleiter, SMD, 10-fach 6,9mm, ø 2mm, liegend
Was ist der Hauptvorteil der SMD-Montage bei diesem Lichtleiter?
Die SMD-Montage ermöglicht eine direkte und robuste Lötverbindung auf der Leiterplatte. Dies reduziert die Anzahl der benötigten Steckverbinder, minimiert potenzielle Fehlerquellen durch lose Kabelverbindungen und ermöglicht eine kompaktere Bauweise. Zudem ist die Verbindung vibrationsbeständiger als bei gesteckten Lösungen.
Für welche Arten von Lichtquellen und Sensoren ist der MEN 1271.2010 geeignet?
Der Lichtleiter ist konzipiert, um mit einer Vielzahl von Standard-LEDs (als Lichtquellen) und Fotodioden oder Fototransistoren (als Sensoren) zu arbeiten. Die genaue Kompatibilität hängt von den Wellenlängen des verwendeten Lichts und den Empfindlichkeitsbereichen der Detektoren ab. Dank der hohen numerischen Apertur und der transmissionsoptimierten Fasern ist er sehr flexibel einsetzbar.
Kann die liegende Bauform des Lichtleiters Probleme bei der Montage verursachen?
Nein, die liegende Bauform ist gerade ein Designmerkmal, das die Montage in flachen Gehäusen und auf Leiterplatten mit begrenztem vertikalem Bauraum erleichtert. Die 6,9 mm Bauhöhe ist ein klarer Vorteil für platzkritische Anwendungen. Die SMD-Anbindung erleichtert die automatische Bestückung.
Welche typischen Anwendungen erfordern den Einsatz eines 10-fach Lichtleiters wie dem MEN 1271.2010?
Ein 10-fach Lichtleiter ist ideal für Anwendungen, bei denen mehrere unabhängige Lichtsignale gleichzeitig übertragen oder über verschiedene Punkte verteilt werden müssen. Dies kann beispielsweise in komplexen Mehrpunkt-Sensorsystemen, zur gleichzeitigen Beleuchtung mehrerer Bereiche oder zur Übertragung von parallelen optischen Datensignalen der Fall sein.
Welche Informationen benötige ich, um die optimale Lichtquelle und den passenden Sensor für diesen Lichtleiter auszuwählen?
Sie benötigen die spektralen Emissionseigenschaften Ihrer Lichtquelle (Wellenlänge und Bandbreite) und die spektralen Empfindlichkeitseigenschaften Ihres Sensors. Ebenso sind die Abstrahlcharakteristik der Lichtquelle und die Apertur des Sensors entscheidend für eine effiziente Kopplung. Die Länge und eventuelle Biegungen des Lichtleiterwegs beeinflussen ebenfalls die Transmission.
Bietet der MEN 1271.2010 eine galvanische Trennung?
Ja, da es sich um einen Lichtleiter handelt, der rein optische Signale überträgt, bietet er eine inhärente und vollständige galvanische Trennung zwischen der Lichtquelle und dem Sensor. Dies ist ein wichtiger Sicherheitsaspekt und schützt die empfindliche Elektronik vor Spannungsspitzen und Störungen.
Ist der Lichtleiter für den Einsatz in Umgebungen mit hoher Feuchtigkeit oder chemischer Exposition geeignet?
Die verwendeten optischen Polymere und die Gehäusematerialien sind in der Regel so ausgelegt, dass sie einer erhöhten Luftfeuchtigkeit und moderater chemischer Exposition standhalten. Für spezifische Umgebungsbedingungen mit aggressiven Chemikalien oder extremen Temperaturen sollten die detaillierten Materialspezifikationen im Produktdatenblatt konsultiert werden.
