MELF Widerstände: Präzision für anspruchsvolle Elektronik
Willkommen in unserer spezialisierten Kategorie für MELF Widerstände, die eine breite Palette an Lösungen für anspruchsvolle Elektronikanwendungen bietet. Diese präzise gefertigten Bauteile sind unerlässlich für Entwickler und Ingenieure, die höchste Zuverlässigkeit und Stabilität in ihren Schaltungen benötigen. Ob für Messtechnik, Medizintechnik, Telekommunikation oder industrielle Steuerungen – unsere Auswahl an MELF Widerständen wurde sorgfältig zusammengestellt, um den spezifischen Anforderungen verschiedenster Branchen gerecht zu werden. Entdecken Sie die Vielfalt und finden Sie den perfekten MELF Widerstand für Ihr nächstes Projekt.
Was sind MELF Widerstände und warum sind sie die richtige Wahl?

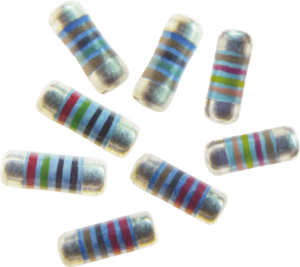

MELF (Metal Electrode Leadless Face) Widerstände repräsentieren eine Weiterentwicklung der klassischen bedrahteten Keramikkondensatoren und bieten entscheidende Vorteile in puncto Leistung und Zuverlässigkeit. Im Gegensatz zu SMD-Widerständen (Surface Mount Device) verfügen MELF Widerstände über eine zylindrische Bauform mit metallisierten Stirnflächen, an die die Lötanschlüsse angebracht sind. Diese Konstruktion ermöglicht eine höhere Leistungsbelastbarkeit, verbesserte Wärmeableitung und eine robustere mechanische Verbindung, was sie zur idealen Wahl für Anwendungen macht, bei denen thermische Belastungen und Vibrationen eine Rolle spielen.
Anwendungsgebiete von MELF Widerständen
Die besondere Bauform und die daraus resultierenden Eigenschaften der MELF Widerstände prädestinieren sie für eine Vielzahl anspruchsvoller Einsatzbereiche:
- Präzisionsinstrumentierung und Messtechnik: Hohe Genauigkeit und thermische Stabilität sind hier unerlässlich.
- Automobilindustrie: Zuverlässigkeit unter extremen Bedingungen wie Temperaturschwankungen und Vibrationen.
- Medizintechnik: Höchste Anforderungen an Sicherheit und Zuverlässigkeit für Geräte wie Herzschrittmacher oder Diagnosegeräte.
- Telekommunikation: Stabile Signalverarbeitung und Schutz vor Überlastung.
- Industrielle Steuerungen und Leistungselektronik: Robustheit und Langlebigkeit in anspruchsvollen Umgebungen.
- Luft- und Raumfahrt: Maximale Zuverlässigkeit und Performance unter extremsten Bedingungen.
Kaufberatung: Worauf Kunden beim Kauf von MELF Widerständen achten müssen
Beim Kauf von MELF Widerständen ist es entscheidend, die spezifischen Anforderungen Ihrer Anwendung genau zu analysieren. Folgende Kriterien sollten Sie besonders berücksichtigen:
- Widerstandswert (Ohm): Wählen Sie den exakten Widerstandswert, der für Ihre Schaltung erforderlich ist. Achten Sie auf die Toleranzangabe, die die zulässige Abweichung vom Nennwert definiert. Für Präzisionsanwendungen sind geringe Toleranzen (z.B. 0,1%, 0,5%) essentiell.
- Belastbarkeit (Watt): Die maximale Leistung, die der Widerstand dauerhaft aufnehmen kann, ohne Schaden zu nehmen. Überschreiten Sie diese Grenze nicht, um Überhitzung und Ausfall zu vermeiden. Berücksichtigen Sie die Kühlbedingungen im Einbaugehäuse.
- Toleranz: Gibt an, wie stark der tatsächliche Widerstandswert vom Nennwert abweichen darf. Präzisionswiderstände weisen sehr geringe Toleranzen auf.
- Temperaturkoeffizient (TCR – Temperature Coefficient of Resistance): Beschreibt, wie stark sich der Widerstandswert mit der Temperatur ändert. Ein niedriger TCR ist für Anwendungen mit stark schwankenden Temperaturen wichtig.
- Bauform und Abmessungen: MELF Widerstände sind in verschiedenen Größen und Ausführungen erhältlich. Stellen Sie sicher, dass die Abmessungen zu Ihren Designvorgaben und Lötprozessen passen.
- Material und Aufbau: MELF Widerstände werden oft aus Keramik mit einer Widerstandsschicht aus Metalloxid oder einer Metallschicht gefertigt. Die Qualität der metallisierten Stirnflächen und der Schutzlackierung beeinflussen die Langzeitstabilität und Korrosionsbeständigkeit.
- Anschlusstechnik: MELF Widerstände können für verschiedene Lötverfahren (z.B. Wellenlöten, Reflow-Löten) optimiert sein.
- Zulassungen und Normen: Je nach Anwendungsbereich (z.B. Medizintechnik, Automobilindustrie) sind spezifische Zulassungen oder die Einhaltung von Normen wie AEC-Q200 für Automobilanwendungen erforderlich.
- Hersteller und Qualität: Renommierte Hersteller wie Vishay, KOA, Yageo oder Stackpole bieten eine hohe Qualität und Zuverlässigkeit.
Technische Spezifikationen und Klassifizierungen von MELF Widerständen
MELF Widerstände lassen sich anhand verschiedener technischer Merkmale klassifizieren, die ihre Leistung und Eignung für spezifische Anwendungen bestimmen. Die genaue Kenntnis dieser Spezifikationen ist für die Auswahl des optimalen Bauteils unerlässlich.
| Merkmal | Beschreibung | Bedeutung für die Auswahl |
|---|---|---|
| Widerstandsschicht-Material | Metalloxid, Metallschicht (z.B. Nickel-Chrom) | Beeinflusst die Stabilität, den Rauschfaktor und den Temperaturkoeffizienten. Metalloxidschichten bieten oft eine höhere thermische Stabilität. |
| Leistungsstufen | Typische Werte reichen von 0,125 W bis zu mehreren Watt (z.B. 0,25 W, 0,5 W, 1 W, 2 W, 3 W). | Entscheidend für die thermische Dimensionierung der Schaltung. Eine höhere Leistungsstufe bedeutet höhere Stromtragfähigkeit oder Spannungsfestigkeit bei gleichem Widerstand. |
| Toleranzklassen | Standard: ±5%, ±2%. Präzision: ±1%, ±0,5%, ±0,1%. | Die Wahl hängt von der Genauigkeitsanforderung der Schaltung ab. Präzisionsanwendungen erfordern geringe Toleranzen, um Schaltungsdrift zu minimieren. |
| Temperaturkoeffizient (TCR) | Ausgedrückt in ppm/°C (parts per million per degree Celsius). Typische Werte: ±50 ppm/°C, ±100 ppm/°C, ±200 ppm/°C. | Besonders wichtig in Umgebungen mit starken Temperaturschwankungen oder für Schaltungen, die eine hohe thermische Drift vermeiden müssen. Niedrigere Werte bedeuten höhere thermische Stabilität. |
| Max. Betriebsspannung | Die maximale Spannung, die der Widerstand dauerhaft aushalten kann. | Wichtig, um Durchschläge und Beschädigungen zu vermeiden. Achten Sie auf die „Surge Voltage“ für kurzzeitige Spitzenbelastungen. |
| Arbeitstemperaturbereich | Der Bereich, in dem der Widerstand seine Spezifikationen beibehält (oft von -55 °C bis +155 °C oder +200 °C). | Relevant für den Einsatz in extremen Umgebungen. Ein breiterer Temperaturbereich bietet mehr Flexibilität. |
| Typische Gehäusegrößen (IEC) | Beispiele: 0204, 0207, 0309 (Maße in Zehntel-Zoll). | Die physische Größe des Widerstands bestimmt die Platzierung auf der Leiterplatte und beeinflusst indirekt die Kühlleistung. |
| Zuverlässigkeitsstandards | AEC-Q200 (Automobil), MIL-Spezifikationen (Militär/Raumfahrt). | Zulassungen, die die Eignung für qualifizierte Anwendungen belegen und strenge Tests hinsichtlich Lebensdauer, Stößen und Vibrationen nachweisen. |
Zukunftstrends und Nachhaltigkeit bei MELF Widerständen
Die Entwicklung von MELF Widerständen schreitet kontinuierlich voran. Aktuelle Trends umfassen die Verbesserung der Leistungsdichte, die Minimierung von parasitären Effekten für Hochfrequenzanwendungen und die Erhöhung der Zuverlässigkeit bei extremeren Temperaturen. Hersteller investieren zudem in umweltfreundlichere Produktionsverfahren und die Verwendung von recycelbaren Materialien, wo immer möglich. Der Fokus liegt auf der Bereitstellung von Bauteilen, die nicht nur höchste technische Anforderungen erfüllen, sondern auch ökologischen Nachhaltigkeitszielen Rechnung tragen. Dies beinhaltet auch die Reduzierung von Gefahrstoffen in der Fertigung und die Langlebigkeit der Produkte, um Elektroschrott zu minimieren.
FAQ – Häufig gestellte Fragen zu MELF Widerstände
Was ist der Hauptunterschied zwischen MELF und SMD Widerständen?
Der Hauptunterschied liegt in der Bauform und der damit verbundenen Leistung. MELF Widerstände sind zylindrisch mit metallisierten Stirnflächen und bieten eine bessere Wärmeableitung sowie mechanische Stabilität im Vergleich zu den rechteckigen SMD-Widerständen, was sie für anspruchsvollere Anwendungen qualifiziert.
Für welche Anwendungen sind MELF Widerstände besonders gut geeignet?
MELF Widerstände eignen sich hervorragend für Anwendungen, die hohe Präzision, thermische Stabilität, Belastbarkeit und Robustheit erfordern. Dazu zählen Messtechnik, Medizintechnik, Automobilindustrie, Leistungselektronik und Telekommunikation.
Wie wähle ich den richtigen Widerstandswert und die richtige Toleranz?
Der Widerstandswert wird durch die Schaltungsspezifikationen bestimmt. Die Toleranz ist entscheidend für die Genauigkeit. Für Präzisionsmessungen oder stabile Schaltungen sind geringe Toleranzen (z.B. 0,1% oder 0,5%) unerlässlich, während für weniger kritische Anwendungen größere Toleranzen (z.B. 5%) ausreichend sein können.
Was bedeutet der Temperaturkoeffizient (TCR) und warum ist er wichtig?
Der TCR gibt an, wie stark sich der Widerstandswert pro Grad Celsius Temperaturänderung verändert. Ein niedriger TCR ist wichtig, wenn die Schaltung in Umgebungen mit stark schwankenden Temperaturen betrieben wird, um die Stabilität des Widerstandswertes zu gewährleisten.
Welche Rolle spielen Normen wie AEC-Q200?
Normen wie AEC-Q200 sind Qualifizierungsstandards, insbesondere für die Automobilindustrie. Sie stellen sicher, dass die Bauteile extremen Umweltbedingungen wie Vibrationen, Temperaturschocks und Feuchtigkeit standhalten und somit eine hohe Zuverlässigkeit gewährleisten.
Kann ich MELF Widerstände für Hochfrequenzanwendungen verwenden?
Obwohl MELF Widerstände im Vergleich zu einigen SMD-Typen aufgrund ihrer Geometrie etwas höhere parasitäre Kapazitäten und Induktivitäten aufweisen können, gibt es spezielle Ausführungen und Designs, die auch für bestimmte Hochfrequenzanwendungen geeignet sind. Hier ist eine genaue Betrachtung der HF-Eigenschaften des jeweiligen Bauteils entscheidend.
Gibt es umweltfreundlichere Alternativen oder Produktionsverfahren für MELF Widerstände?
Die Hersteller arbeiten stetig an der Optimierung von Produktionsprozessen, um den Energieverbrauch zu senken und den Einsatz von umweltbedenklichen Stoffen zu minimieren. Die Langlebigkeit der MELF Widerstände selbst trägt zur Reduzierung von Elektroschrott bei.
