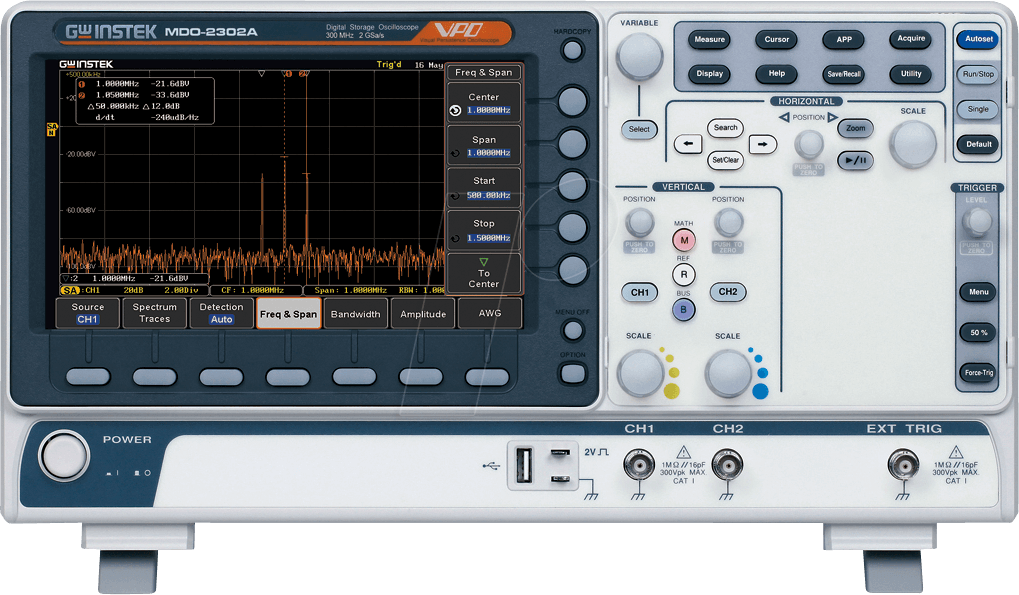

MDO-2302A Digital-Speicher-Oszilloskop: Präzise Signaldiagnose für Profis
Das MDO-2302A Digital-Speicher-Oszilloskop mit 300 MHz Bandbreite und 2 Kanälen ist die ideale Lösung für Ingenieure, Techniker und Forscher, die eine zuverlässige und präzise Analyse von elektrischen Signalen benötigen. Dieses Gerät schließt die Lücke zwischen funktionalen Anforderungen und anspruchsvollen Messaufgaben, indem es überlegene Leistung und Vielseitigkeit bietet, um komplexe Schaltungen und Systeme effizient zu verstehen und zu optimieren.
Überlegene Leistung und Vielseitigkeit
Das MDO-2302A hebt sich von Standard-Oszilloskopen durch seine herausragende Bandbreite von 300 MHz ab, die eine detaillierte Untersuchung hochfrequenter Signale ermöglicht. Die zwei unabhängigen Kanäle mit hoher Abtastrate gewährleisten, dass auch kurzzeitige Ereignisse und feine Signalverläufe akkurat erfasst werden. Im Gegensatz zu Geräten mit geringerer Bandbreite liefert das MDO-2302A ein klareres und genaueres Bild des Signalverhaltens, was entscheidend für die Fehlerdiagnose und die Entwicklung von hochentwickelten elektronischen Systemen ist. Die fortschrittliche Trigger-Funktionalität und die breite Palette an Messwerkzeugen minimieren Unsicherheiten und beschleunigen den Analyseprozess erheblich.
Kernfunktionalitäten und Anwendungsbereiche
Dieses Digital-Speicher-Oszilloskop ist konzipiert für eine Vielzahl anspruchsvoller Applikationen, von der Entwicklung digitaler Kommunikationssysteme über die Leistungselektronik bis hin zur Automobil- und Luftfahrttechnik. Seine Fähigkeit, komplexe Signalformen präzise darzustellen und zu analysieren, macht es zu einem unverzichtbaren Werkzeug für:
- Fehleranalyse in digitalen und analogen Schaltungen: Identifizieren Sie Störungen, Rauschen und Timing-Probleme mit höchster Genauigkeit.
- Entwicklung und Verifizierung von Embedded Systems: Überwachen Sie Bussignale, Protokolle und Steuerungsabläufe in Echtzeit.
- Leistungselektronik-Design: Analysieren Sie Schaltvorgänge, Überspannungen und Gleichtaktstörungen in Stromversorgungen und Motorsteuerungen.
- HF- und Telekommunikationsanwendungen: Verifizieren Sie Signalintegrität und modulationsabhängige Parameter.
- Forschung und Lehre: Bieten Sie Studenten und Forschern ein leistungsstarkes Werkzeug für das Verständnis komplexer elektrischer Phänomene.
Erweiterte Mess- und Analysefunktionen
Das MDO-2302A ist mehr als nur ein einfaches Anzeigegerät; es ist ein umfassendes Diagnosewerkzeug. Seine Fähigkeit, sowohl analoge als auch digitale Signale zu erfassen und zu analysieren, eröffnet neue Dimensionen in der Signaluntersuchung. Die Integration von Mix-Signal-Oszilloskop-Funktionalitäten (optional, je nach Modellvariante) ermöglicht die simultane Betrachtung von analogen Zeitverläufen und digitalen Logikzuständen, was besonders in komplexen Systemen mit Schnittstellen zwischen analogen und digitalen Komponenten von unschätzbarem Wert ist. Die umfangreichen Auto-Messfunktionen, mathematischen Operationen (wie Addition, Subtraktion, FFT) und benutzerdefinierten Messungen vereinfachen die Auswertung von Messergebnissen und erhöhen die Effizienz des gesamten Entwicklungsprozesses.
Benutzerfreundlichkeit und Ergonomie
Trotz seiner hochentwickelten Technologie ist das MDO-2302A auf intuitive Bedienung ausgelegt. Das klare und gut ablesbare Farbdisplay stellt Signalverläufe und Menüstrukturen übersichtlich dar. Die ergonomische Anordnung der Bedienelemente und die flexible Konfiguration der Ansichten ermöglichen einen schnellen Zugriff auf die benötigten Funktionen. Dies reduziert die Lernkurve und erlaubt es dem Anwender, sich voll auf die Analyse zu konzentrieren, anstatt sich mit komplexen Geräteeinstellungen zu befassen. Die Möglichkeit zur Speicherung von Wellenformen und Einstellungen erleichtert wiederholte Messungen und die Dokumentation von Ergebnissen.
Technische Spezifikationen im Überblick
| Eigenschaft | Detail |
|---|---|
| Modell | MDO-2302A |
| Bandbreite | 300 MHz |
| Kanäle | 2 (analog) |
| Abtastrate (maximal pro Kanal) | Bis zu 2 GSa/s |
| Speichertiefe (pro Kanal) | Bis zu 28 Mpts |
| Vertikale Auflösung | 8 Bit |
| Empfindlichkeitsbereich (vertikal) | 1 mV/div bis 10 V/div |
| Trigger-Typen | Edge, Pulse Width, Video, Pattern, Alternating, Time out, Serial Bus (optional) |
| Anzeigen-Typ | TFT-LCD-Farbbildschirm |
| Konnektivität | USB-Gerät, USB-Host, LAN |
| Stromversorgung | 100-240 V AC, 50/60 Hz |
Warum das MDO-2302A die überlegene Wahl ist
Im Vergleich zu Oszilloskopen mit geringerer Bandbreite bietet das MDO-2302A eine signifikant höhere Detailgenauigkeit bei der Darstellung von Hochfrequenzsignalen. Die größere Speichertiefe ermöglicht die Erfassung längerer Zeitintervalle bei voller Abtastrate, was für die Analyse komplexer, ereignisgesteuerter Signale unerlässlich ist. Standard-Oszilloskope stoßen hier schnell an ihre Grenzen und können wichtige Details durch Kompression oder Aliasbildung verlieren. Die flexiblen Trigger-Optionen und die optionalen Mix-Signal-Funktionalitäten des MDO-2302A ermöglichen eine tiefere und präzisere Fehleranalyse, die bei einfacheren Geräten oft nicht möglich ist. Dies resultiert in schnellerer Fehlerbehebung, optimierter Leistung und einer Reduzierung von Entwicklungszeiten und -kosten.
FAQ – Häufig gestellte Fragen zu MDO-2302A – Digital-Speicher-Oszilloskop MDO-2302A, 300 MHz, 2 Kanäle
Welche Art von Signalen kann das MDO-2302A analysieren?
Das MDO-2302A ist in der Lage, eine breite Palette von analogen und, mit optionaler Erweiterung, digitalen Signalen zu erfassen und zu analysieren. Seine 300 MHz Bandbreite eignet sich hervorragend für die Untersuchung von HF-Signalen, Audiosignalen, PWM-Signalen, Bussignalen und vielen anderen Arten von elektrischen Wellenformen.
Wie unterscheidet sich die Speichertiefe des MDO-2302A von anderen Oszilloskopen?
Mit einer maximalen Speichertiefe von bis zu 28 Mpts pro Kanal bietet das MDO-2302A eine deutlich größere Kapazität zur Speicherung von Signaldaten im Vergleich zu vielen Standard-Oszilloskopen, die oft nur wenige Kilopunkte oder Megapunkte anbieten. Dies ist entscheidend, um auch langandauernde oder ereignisgesteuerte Signale mit hoher Auflösung zu erfassen und zu analysieren.
Ist das MDO-2302A für die Arbeit mit komplexen digitalen Bussystemen geeignet?
Ja, das MDO-2302A ist mit seinen Trigger-Optionen und der Möglichkeit zur optionalen Mix-Signal-Funktionalität sehr gut für die Analyse von digitalen Bussystemen geeignet. Es kann helfen, Timing-Probleme, Datenfehler und Kommunikationsprotokolle zu identifizieren.
Welche Vorteile bietet die optionale Mix-Signal-Oszilloskop (MSO)-Funktionalität?
Die MSO-Funktionalität ermöglicht die gleichzeitige Darstellung und Analyse von analogen und digitalen Signalen. Dies ist besonders wertvoll, wenn Sie die Interaktion zwischen analogen Sensoren oder Komponenten und digitalen Steuerungen untersuchen, da Sie so den gesamten Systemfluss auf einem einzigen Bildschirm sehen können.
Wie einfach ist die Bedienung des MDO-2302A?
Das MDO-2302A wurde mit Fokus auf Benutzerfreundlichkeit entwickelt. Es verfügt über ein intuitives Menüsystem, eine klare Anzeigelogik und gut erreichbare Bedienelemente, um den Zugriff auf die gewünschten Funktionen zu erleichtern und den Analyseprozess zu beschleunigen.
Bietet das MDO-2302A Schnittstellen zur Datenübertragung und -speicherung?
Ja, das Gerät verfügt über USB-Host- und Geräteanschlüsse sowie eine LAN-Schnittstelle. Dies ermöglicht die einfache Übertragung von Wellenformen, Screenshots und Einstellungen auf externe Speichermedien oder Computer zur weiteren Analyse und Dokumentation.
Für welche Branchen oder Anwendungsbereiche ist das MDO-2302A besonders empfehlenswert?
Das MDO-2302A ist für eine breite Palette von anspruchsvollen Anwendungen empfehlenswert, darunter die Entwicklung von Telekommunikationsgeräten, die Leistungselektronik, die Automobilindustrie, Luft- und Raumfahrt, die Forschung und Entwicklung sowie universitäre Labore, die präzise Signaldiagnose erfordern.
