Präzise Analyse für anspruchsvolle Entwickler: Das MDO-2202EG Mixed-Domain-Oszilloskop

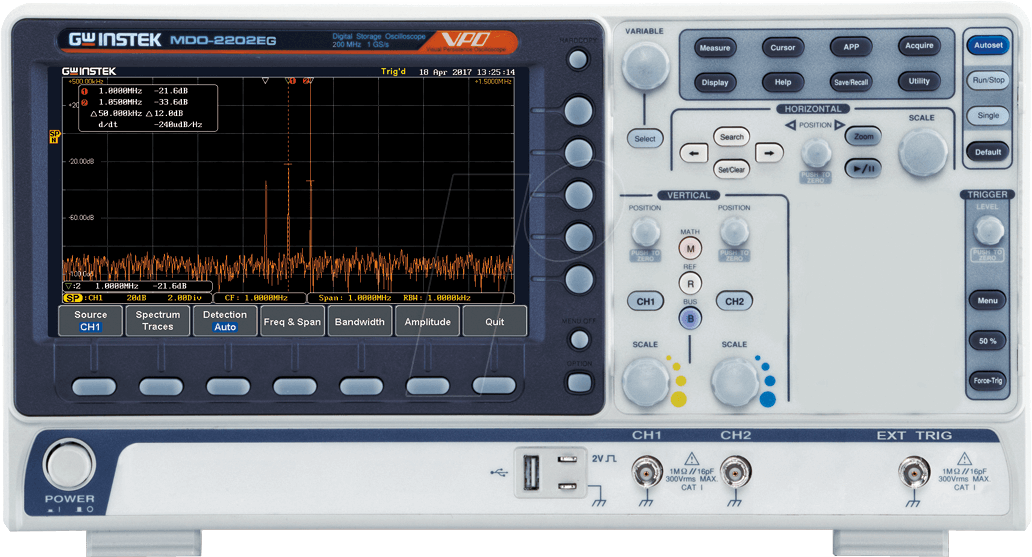

Das MDO-2202EG Mixed-Domain-Oszilloskop mit 200 MHz Bandbreite und 2 Kanälen ist die ideale Lösung für Ingenieure, Techniker und Forscher, die komplexe elektronische Schaltungen mit höchster Präzision analysieren müssen. Es überwindet die Limitierungen von reinen Oszilloskopen oder Logikanalysatoren, indem es sowohl analoge als auch digitale Signale synchron erfasst und korreliert. Dies ermöglicht eine tiefgreifende Fehlersuche und Verifikation in anspruchsvollen Embedded-Systemen, digitalen Kommunikationsprotokollen und Leistungselektronik.
Die überlegene Wahl für Mixed-Signal-Debugging: Vorteile des MDO-2000EG
Das MDO-2202EG bietet entscheidende Vorteile gegenüber herkömmlichen Messgeräten, die oft nur einen Signal-Domäne abdecken. Durch die integrierte Mixed-Domain-Funktionalität ermöglicht es eine nahtlose Betrachtung und Analyse von analogen und digitalen Signalen im selben Zeitrahmen. Dies beschleunigt die Identifikation von Problemursachen erheblich, da Wechselwirkungen zwischen analogen Schaltungsteilen und digitalen Steuerungen direkt sichtbar gemacht werden.
- Umfassende Signaldiagnose: Erfasst und analysiert gleichzeitig analoge Wellenformen und digitale Protokolle, was eine ganzheitliche Systembetrachtung ermöglicht.
- Höchste Timing-Genauigkeit: Bietet eine synchrone Erfassung beider Domänen mit präziser Zeitbasis, um kritische Ereigniskorrelationen aufzudecken.
- Effiziente Fehlersuche: Reduziert den Zeitaufwand für die Fehlerlokalisierung in komplexen Mixed-Signal-Systemen drastisch.
- Erweiterte Trigger-Möglichkeiten: Flexible Trigger-Konfigurationen erlauben das Auslösen basierend auf Bedingungen in beiden Signal-Domänen.
- Intuitive Bedienung: Eine klare Benutzeroberfläche und durchdachte Menüführung erleichtern die Handhabung und Konfiguration.
- Robuste Konstruktion: Gefertigt für den professionellen Einsatz, gewährleistet Langlebigkeit und Zuverlässigkeit auch unter anspruchsvollen Bedingungen.
Kerntechnologie und Leistungsmerkmale des MDO-2202EG
Das Herzstück des MDO-2202EG bildet seine fortschrittliche Mixed-Domain-Architektur, die eine Bandbreite von 200 MHz mit einer beeindruckenden Abtastrate kombiniert, um auch schnelle Signaltransienten präzise zu erfassen. Die beiden analogen Kanäle bieten dabei eine hohe Auflösung und Empfindlichkeit für detaillierte Wellenformanalysen, während die integrierte Logikanalysator-Funktion die Erfassung und Dekodierung digitaler Busse ermöglicht. Diese Synergie macht das Gerät zu einem unverzichtbaren Werkzeug für Entwickler, die sich mit der Komplexität moderner elektronischer Systeme auseinandersetzen.
- Analoge Signalverarbeitung: Zwei Kanäle mit 200 MHz Bandbreite und hoher vertikaler Auflösung für detaillierte Signalmessungen.
- Digitale Signalverarbeitung: Integrierte Logikanalysator-Funktionalität zur Erfassung und Dekodierung digitaler Signale und Busse (z.B. SPI, I2C, UART).
- Synchronisierte Erfassung: Ermöglicht die simultane Darstellung und Analyse von analogen und digitalen Signalen im gleichen Zeitfenster mit präziser Zeitrelation.
- Flexible Trigger-Optionen: Kombination aus Edge-, Pulsbreiten-, und seriellen Protokoll-Triggern für zielgerichtete Messungen.
- Hohe Abtastrate: Gewährleistet die Erfassung selbst transienter Signalereignisse.
- Benutzerfreundliche Schnittstelle: Intuitives Menüsystem und klare Anzeigefunktionen für effizientes Arbeiten.
Technische Spezifikationen im Detail
Die technischen Spezifikationen des MDO-2202EG sind auf maximale Leistung und Flexibilität ausgelegt. Mit einer Bandbreite von 200 MHz lassen sich selbst anspruchsvolle Signale präzise darstellen und analysieren. Die hohe Abtastrate minimiert Aliasing-Effekte und ermöglicht die Erfassung feiner Details in den Wellenformen. Die vertikale Auflösung des MDO-2202EG stellt sicher, dass selbst kleinste Spannungsunterschiede klar erkennbar sind, was für die genaue Analyse von Analogschaltungen unerlässlich ist.
| Merkmal | Spezifikation |
|---|---|
| Modell | MDO-2202EG |
| Typ | Mixed-Domain-Oszilloskop |
| Bandbreite | 200 MHz |
| Kanäle (analog) | 2 |
| Kanäle (digital) | 8 (integriert im MDO-Modus) |
| Abtastrate (maximal) | Bis zu 1 GSa/s pro analogem Kanal |
| Vertikale Auflösung | 8 Bit |
| Speichertiefe | Bis zu 2 Mpts pro Kanal |
| Anzeige | TFT-Farbdisplay mit hoher Auflösung |
| Anschlussmöglichkeiten | USB, Ethernet |
| Stromversorgung | AC 100-240V, 50/60 Hz |
| Abmessungen (B x H x T) | Ca. 340 x 177 x 140 mm |
| Gewicht | Ca. 2.8 kg |
| Typische Einsatzgebiete | Embedded-System-Entwicklung, digitale Kommunikationsprotokolle, Leistungselektronik, Industrieautomation |
Erweiterte Analysefunktionen für professionelle Anwender
Das MDO-2202EG geht über die reine Signalvisualisierung hinaus und bietet eine Reihe von fortschrittlichen Analysefunktionen, die den Entwicklungsprozess optimieren. Integrierte Protokoll-Decoder für gängige serielle Schnittstellen wie I2C, SPI und UART erleichtern die Fehlersuche in Kommunikationsbussen erheblich. Automatisierte Messfunktionen und mathematische Funktionen (z.B. FFT, Addition, Subtraktion) beschleunigen die Analyse und ermöglichen eine tiefere Untersuchung der Signalcharakteristika.
- Automatisierte Messungen: Schnelle Erfassung von Parametern wie Amplitude, Frequenz, Anstiegszeit und Periodendauer.
- FFT-Analyse: Frequenzbereichsanalyse zur Identifizierung von Störsignalen und Harmonischen.
- Protokoll-Decoder: Unterstützung für gängige serielle Protokolle (z.B. I2C, SPI, UART) zur Anzeige von Datenströmen in Klartext.
- Maskentest: Überprüfung von Signalen gegen definierte Masken zur Qualitätssicherung.
- Erweiterte Trigger-Modi: Kombination von analogen und digitalen Bedingungen für komplexe Trigger-Setups.
- Benutzerdefinierte Kurvenformen: Speicherung und spätere Analyse von kritischen Signalereignissen.
Anwendungsbereiche: Wo das MDO-2202EG glänzt
Das MDO-2202EG ist ein vielseitiges Werkzeug, das in einer breiten Palette von technischen Disziplinen eingesetzt wird. Seine Fähigkeit, analoge und digitale Signale gleichzeitig zu analysieren, macht es zu einem unverzichtbaren Instrument in der Entwicklung von Embedded-Systemen, wo Mikrocontroller mit analogen Sensoren und Aktoren interagieren. In der Telekommunikation und bei der Entwicklung von Kommunikationsprotokollen ermöglicht es die präzise Untersuchung von Datenströmen und Timing-Beziehungen. Auch in der Leistungselektronik und der industriellen Automatisierung, wo oft komplexe Steuerungs- und Signalverarbeitungsprozesse im Zusammenspiel analysiert werden müssen, erweist sich das MDO-2202EG als äußerst wertvoll.
- Embedded-System-Entwicklung: Analyse der Interaktion zwischen Mikrocontrollern, Sensoren und Aktoren.
- Digitale Kommunikation: Untersuchung von Protokollen wie SPI, I2C, UART und deren Wechselwirkungen mit analogen Schaltungsteilen.
- Leistungselektronik: Überwachung von Schaltvorgängen, Spannungs- und Stromverläufen in Umrichtern und Netzteilen.
- Industrieautomation: Fehlersuche in Steuerungsanlagen und Überwachung von Sensorsignalen.
- HF-Technik: Analyse von breitbandigen analogen Signalen in Verbindung mit digitalen Steuersignalen.
- Fahrzeugtechnik: Diagnose von Bussystemen und analogen Sensoren in modernen Fahrzeugen.
FAQ – Häufig gestellte Fragen zu MDO-2202EG – Mixed-Domain-Oszilloskop MDO-2202EG, 200 MHz, 2 Kanäle
Was ist der Hauptvorteil eines Mixed-Domain-Oszilloskops gegenüber einem reinen Oszilloskop?
Der entscheidende Vorteil eines Mixed-Domain-Oszilloskops wie dem MDO-2202EG liegt in seiner Fähigkeit, sowohl analoge als auch digitale Signale synchron zu erfassen und anzuzeigen. Dies ermöglicht eine direkte Korrelation zwischen analogen Ereignissen (z.B. Spannungsspitzen) und digitalen Steuerbefehlen oder Daten, was die Fehlerdiagnose in komplexen Systemen erheblich vereinfacht und beschleunigt, im Gegensatz zu separaten Geräten, die diese Synchronisation nicht bieten.
Welche digitalen Protokolle kann das MDO-2202EG analysieren?
Das MDO-2202EG unterstützt integrierte Dekodierungsfunktionen für eine Reihe gängiger serieller Kommunikationsprotokolle. Dazu gehören typischerweise I2C (Inter-Integrated Circuit), SPI (Serial Peripheral Interface) und UART (Universal Asynchronous Receiver/Transmitter). Diese Dekodierung ermöglicht die Anzeige der übertragenen Daten in einem lesbaren Format direkt auf dem Bildschirm des Oszilloskops, was die Analyse digitaler Schnittstellen vereinfacht.
Ist das MDO-2202EG für die Fehlersuche in schnellen digitalen Systemen geeignet?
Ja, das MDO-2202EG ist mit seiner Bandbreite von 200 MHz und der integrierten Logikanalysator-Funktionalität gut für die Analyse von Systemen mit digitalen Geschwindigkeiten geeignet, die im Bereich seiner Bandbreite und Abtastrate liegen. Die Fähigkeit, digitale und analoge Signale synchron zu erfassen, ist besonders vorteilhaft, wenn die digitale Logik mit analogen Signalpegeln oder Rauschverhalten interagiert.
Wie hoch ist die maximale Abtastrate des MDO-2202EG?
Das MDO-2202EG bietet eine maximale Abtastrate von bis zu 1 GSa/s (Gigasamples pro Sekunde) pro analogem Kanal. Dies gewährleistet eine präzise Erfassung von Signalen mit hoher Frequenz und schnellen Anstiegs- oder Abfallzeiten, was wichtig ist, um auch kurzzeitige Signalereignisse korrekt darzustellen.
Welche Art von Display wird im MDO-2202EG verwendet?
Das MDO-2202EG ist mit einem hochauflösenden TFT-Farbdisplay ausgestattet. Dieses Display bietet eine klare und detaillierte Darstellung der Wellenformen und Menüs, was die Ablesbarkeit und Benutzerfreundlichkeit des Geräts auch bei komplexen Messungen verbessert.
Kann das MDO-2202EG zur Analyse von Leistungselektronik eingesetzt werden?
Absolut. Die 200 MHz Bandbreite und die Fähigkeit zur synchronen Erfassung von analogen und digitalen Signalen machen das MDO-2202EG zu einem wertvollen Werkzeug für die Analyse von Leistungselektronik. Es kann verwendet werden, um Schaltzustände von Transistoren, Spannungs- und Stromverläufe in Umrichtern sowie die Steuersignale zu überwachen und zu analysieren.
Welche Anschlussmöglichkeiten bietet das MDO-2202EG?
Das MDO-2202EG verfügt über gängige Anschlussmöglichkeiten wie USB und Ethernet. USB ermöglicht die einfache Datenübertragung zu einem Computer für die weitere Analyse oder Dokumentation, während Ethernet eine Netzwerkverbindung für Fernsteuerung und Datenaustausch bietet.
