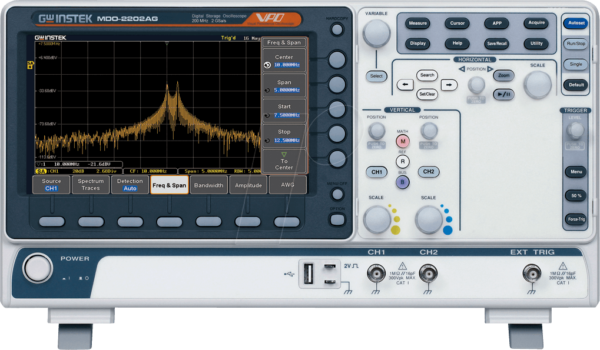

Entschlüsseln Sie komplexe Signale mit Präzision: Das MDO-2202AG Digital-Speicher-Oszilloskop
Das MDO-2202AG Digital-Speicher-Oszilloskop mit 200 MHz Bandbreite und zwei Kanälen ist die ideale Lösung für Ingenieure, Techniker und Forscher, die präzise und detaillierte Einblicke in analoge und digitale Signale benötigen. Es adressiert die Herausforderung, transientale Ereignisse, Signalintegritätsprobleme und komplexe Waveformen zuverlässig zu erfassen und zu analysieren, indem es fortschrittliche Messtechnik mit einer intuitiven Bedienung kombiniert.
Leistungsstarke Analyse für höchste Ansprüche
Das MDO-2202AG setzt neue Maßstäbe in seiner Klasse durch seine herausragende Kombination aus Bandbreite, Abtastrate und Funktionalität. Im Vergleich zu einfacheren Oszilloskopen bietet es eine deutlich höhere Auflösung und Genauigkeit, was die Identifizierung subtiler Signalabweichungen und transienter Phänomene ermöglicht, die mit herkömmlichen Geräten verborgen bleiben würden. Die integrierte Arbitrary Function Generator (AFG)-Funktion erweitert die Einsatzmöglichkeiten erheblich, indem sie die Erzeugung und Analyse von Testsignalen in einem einzigen Gerät vereint.
Umfassende Funktionalitäten für Ihre Messtechnik
Die Vorteile des MDO-2202AG erstrecken sich über vielfältige Anwendungsbereiche und bieten Ingenieuren und Technikern entscheidende Vorteile:
- Hohe Bandbreite (200 MHz): Ermöglicht die präzise Erfassung und Analyse von Signalen mit schnellen Anstiegs- und Abfallzeiten, unerlässlich für die Untersuchung moderner elektronischer Schaltungen.
- Zwei hochauflösende Kanäle: Bieten die Flexibilität, komplexe Signalinteraktionen und Zeitkorrelationen zwischen verschiedenen Messpunkten simultan zu beobachten und zu vergleichen.
- Integrierter Arbitrary Function Generator (AFG): Spart Platz und Kosten durch die Kombination von Oszilloskop- und Signalgenerierungsfunktionalitäten, ideal für die Erstellung von Testsignalen bis zu 25 MHz.
- Intuitive Bedienoberfläche: Vereinfacht die Navigation und Konfiguration auch bei komplexen Messungen, was die Effizienz im Laboralltag steigert.
- Erweiterte Trigger-Optionen: Bietet eine Vielzahl von Trigger-Modi, um spezifische Signalereignisse, wie Glitches, Muster oder Übergänge, zuverlässig zu isolieren und zu analysieren.
- Vielfältige Messfunktionen: Integrierte automatische Messungen für Amplitude, Frequenz, Periode und mehr reduzieren den manuellen Aufwand und erhöhen die Genauigkeit der Ergebnisse.
- Datenaufzeichnung und -analyse: Speichert Messdaten direkt auf dem Gerät oder externen Speichermedien zur späteren Analyse und Dokumentation.
Technologische Merkmale und Präzision
Das MDO-2202AG zeichnet sich durch seine fortschrittliche Hardware und Software aus, die eine akkurate Signalwiedergabe und aussagekräftige Analyseergebnisse garantieren. Die hohe Abtastrate in Verbindung mit der vertikalen Auflösung von 14 Bit ermöglicht die Darstellung feinster Signaldetails und minimiert Aliasing-Effekte. Dies ist entscheidend für die Fehlersuche in anspruchsvollen digitalen und analogen Systemen, von der Entwicklung von embedded Systemen bis hin zur Untersuchung von Kommunikationsschnittstellen.
Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Modell | MDO-2202AG |
| Bandbreite | 200 MHz |
| Kanäle | 2 |
| Abtastrate (pro Kanal) | Bis zu 1 GSa/s |
| Vertikale Auflösung | 14 Bit |
| Speichertiefe | Bis zu 10 Mpts pro Kanal |
| Arbitrary Function Generator (AFG) Frequenz | Bis zu 25 MHz |
| Anzeige | 8 Zoll TFT-Farbdisplay |
| Anschlussmöglichkeiten | USB, LAN |
| Betriebsspannung | 100-240 VAC, 50/60 Hz |
| Abmessungen (B x H x T) | ca. 340 x 177 x 135 mm |
| Gewicht | ca. 2.8 kg |
Anwendungsbereiche: Wo Präzision zählt
Das MDO-2202AG ist ein unverzichtbares Werkzeug in einer Vielzahl von Sektoren:
- Forschung und Entwicklung: Analyse von komplexen Schaltungssignalen, Validierung von Prototypen und Debugging von embedded Systemen.
- Automobilindustrie: Untersuchung von Bussystemen (CAN, LIN), Diagnose von Steuergeräten und Analyse von Sensordaten.
- Telekommunikation: Messung von HF-Signalen, Analyse von digitalen Schnittstellen und Verifizierung von Übertragungsprotokollen.
- Industrielle Automatisierung: Überwachung und Analyse von Steuerungssignalen, Diagnose von Sensoren und Aktoren.
- Bildungseinrichtungen: Vermittlung von praktischen Kenntnissen in Elektrotechnik und Signalverarbeitung durch ein leistungsstarkes und dennoch bedienfreundliches Instrument.
- Servicedienstleistungen: Schnelle und präzise Fehlersuche in elektronischen Geräten und Systemen.
Umfassende Signalanalyse auf Knopfdruck
Die Fähigkeit, sowohl analoge als auch digitale Signale mit hoher Auflösung und einer breiten Bandbreite zu erfassen, positioniert das MDO-2202AG als eine überlegene Wahl für anspruchsvolle Anwendungen. Die Integration eines Signalgenerators vereinfacht den Testaufbau erheblich und ermöglicht es Ihnen, das Verhalten Ihrer Schaltungen unter verschiedenen Bedingungen zu simulieren und zu überprüfen. Dies führt zu schnelleren Entwicklungszyklen, reduzierten Debugging-Zeiten und einer höheren Zuverlässigkeit Ihrer finalen Produkte.
FAQ – Häufig gestellte Fragen zu MDO-2202AG – Digital-Speicher-Oszilloskop MDO-2022AG, 200 MHz, 2 Kanäle, AFG
Was ist die Hauptfunktion des MDO-2202AG Oszilloskops?
Das MDO-2202AG ist ein Digital-Speicher-Oszilloskop, das dazu dient, elektrische Spannungsverläufe über die Zeit darzustellen und zu analysieren. Es ermöglicht die präzise Messung von Signalen in analogen und digitalen Schaltungen.
Welchen Vorteil bietet die integrierte AFG-Funktion?
Die integrierte Arbitrary Function Generator (AFG)-Funktion erlaubt es, eine Vielzahl von Standard- und benutzerdefinierten Testsignalen direkt aus dem Oszilloskop heraus zu erzeugen. Dies spart Platz im Labor und vereinfacht den Testaufbau, da Oszilloskop und Signalgenerator in einem Gerät vereint sind.
Ist das MDO-2202AG für die Analyse schneller digitaler Signale geeignet?
Ja, mit einer Bandbreite von 200 MHz und einer hohen Abtastrate ist das MDO-2202AG bestens für die Analyse schneller digitaler Signale, die Untersuchung von Signalintegrität und das Debugging von Bussystemen geeignet.
Wie viele Kanäle bietet das MDO-2202AG?
Das MDO-2202AG verfügt über zwei unabhängige Eingangskanäle, die es ermöglichen, gleichzeitig zwei verschiedene Signale zu erfassen und zu vergleichen.
Welche Auflösung hat das Display des MDO-2022AG?
Das Gerät verfügt über ein klares 8-Zoll TFT-Farbdisplay, das eine übersichtliche Darstellung der Messergebnisse und Wellenformen ermöglicht.
Kann ich mit dem MDO-2202AG Messdaten speichern und übertragen?
Ja, das Oszilloskop unterstützt die Speicherung von Messdaten auf internen oder externen Speichermedien sowie die Übertragung über USB und LAN für weitere Analysen und Dokumentationen.
Für welche Anwendungsbereiche ist dieses Oszilloskop besonders empfehlenswert?
Das MDO-2022AG ist besonders empfehlenswert für Anwendungen in Forschung und Entwicklung, der Automobilindustrie, der Telekommunikation, der industriellen Automatisierung sowie in Bildungseinrichtungen, wo präzise und flexible Signalanalysen erforderlich sind.
