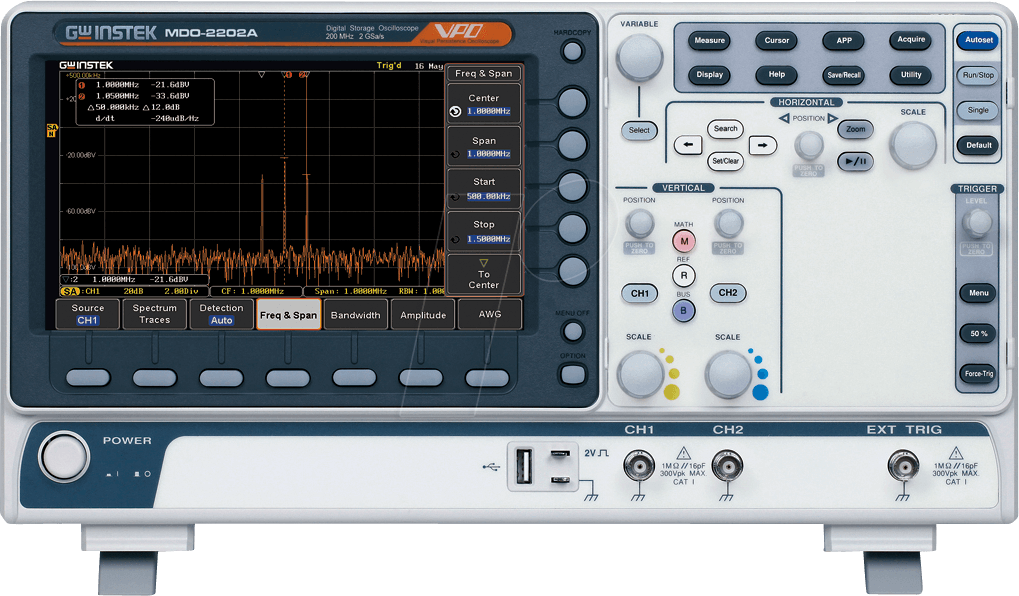

Präzision und Leistung für anspruchsvolle Messungen: Das MDO-2202A Digital-Speicher-Oszilloskop
Für Ingenieure, Techniker und fortgeschrittene Hobbyisten, die eine zuverlässige und leistungsstarke Lösung für die Analyse komplexer elektrischer Signale suchen, bietet das MDO-2202A Digital-Speicher-Oszilloskop eine überlegene Alternative zu Standardgeräten. Es löst das Problem der unzureichenden Auflösung und der eingeschränkten Funktionen bei der Diagnose und Entwicklung elektronischer Schaltungen, indem es eine Bandbreite von 200 MHz und zwei hochpräzise Kanäle zur Verfügung stellt.
Überlegene Signalintegrität und Analysefähigkeiten
Das MDO-2202A setzt neue Maßstäbe in der Signalintegrität und bietet eine differenzierte Analyse, die weit über die Fähigkeiten herkömmlicher Oszilloskope hinausgeht. Mit seiner digitalen Speichertechnologie werden Signale exakt erfasst und können nachträglich detailliert untersucht werden. Die 200 MHz Bandbreite ermöglicht die präzise Darstellung von Signalen, die bei niedriger bandbreitigen Geräten verschwimmen oder verzerrt werden.
Kernfunktionen für Ihre technische Herausforderung
Die MDO-2202A ist konzipiert, um Ihre anspruchsvollsten Messaufgaben zu meistern. Die dualen Kanäle erlauben den gleichzeitigen Vergleich und die Analyse von zwei Signalwegen, was für das Verständnis von Systeminteraktionen unerlässlich ist. Die digitale Speicherung der Messdaten gewährleistet, dass keine wertvollen Signaldetails verloren gehen, selbst bei transienten Ereignissen.
- Hohe Bandbreite: 200 MHz für die Analyse schneller Signale
- Zwei Kanäle: Gleichzeitige Erfassung und Vergleich von zwei Signalformen
- Digitale Speicherung: Präzise Datenerfassung und flexible Nachanalyse
- Benutzerfreundliche Bedienung: Intuitives Interface für schnelle Einarbeitung
- Robuste Bauweise: Entwickelt für den professionellen Einsatz
Tiefgreifende technische Spezifikationen und Vorteile
Die Leistungsfähigkeit des MDO-2202A manifestiert sich in einer Reihe von technischen Merkmalen, die es zu einem unverzichtbaren Werkzeug für die moderne Elektronikentwicklung und -wartung machen. Die hohe Abtastrate ermöglicht eine akkurate Rekonstruktion selbst komplexester Wellenformen. Die vertikale Auflösung gewährleistet, dass auch kleinste Signalabweichungen erkannt werden. Diese Präzision ist entscheidend für die Fehlererkennung und die Optimierung von Schaltungen.
Das MDO-2202A integriert fortschrittliche Trigger-Modi, die es dem Anwender erlauben, spezifische Signalereignisse mit hoher Genauigkeit zu isolieren. Ob es sich um einen bestimmten Pegel, eine Flankensteilheit oder eine Fensterbedingung handelt – das Oszilloskop erfasst das relevante Signal präzise. Dies spart erheblich Zeit bei der Fehlersuche in komplexen digitalen und analogen Schaltungen.
Die Fähigkeit zur Speicherung von Wellenformen im internen Speicher oder auf externen Speichermedien ist ein weiterer signifikanter Vorteil. Dies ermöglicht nicht nur die Dokumentation von Messergebnissen, sondern auch den Vergleich von Messungen über längere Zeiträume oder nach vorgenommenen Änderungen an der Schaltung. Die intuitive Benutzeroberfläche mit klarem Display und logisch angeordneten Bedienelementen minimiert die Lernkurve und maximiert die Effizienz im täglichen Gebrauch.
Die Signalintegrität wird durch die sorgfältige Auswahl von Bauteilen und das optimierte Schaltungsdesign des MDO-2202A gewährleistet. Dies minimiert Eigenrauschen und unerwünschte Artefakte, die die Messergebnisse verfälschen könnten. Für Anwendungen, die eine hohe Genauigkeit erfordern, wie z.B. in der HF-Technik, der Datenkommunikation oder der Entwicklung von Embedded Systems, ist diese Detailgenauigkeit von entscheidender Bedeutung.
Die beiden Kanäle des MDO-2202A sind unabhängig voneinander konfigurierbar, was eine flexible Anpassung an unterschiedliche Messaufgaben ermöglicht. Dies umfasst die Einstellung von vertikaler Empfindlichkeit, Kopplung (AC/DC), Bandbreitenbegrenzung und anderen Parametern. Die synchronisierte Darstellung beider Kanäle auf dem Bildschirm erleichtert das Verständnis der Signalbeziehungen und Zeitdifferenzen.
Produkteigenschaften im Detail
| Merkmal | Spezifikation |
|---|---|
| Bandbreite | 200 MHz |
| Kanäle | 2 |
| Abtastrate (max.) | 1 GSa/s pro Kanal |
| Vertikale Auflösung | 8 Bit |
| Trigger-Typen | Flanke, Pulsbreite, Video, Slope, Alternate |
| Speichertiefe | Bis zu 40 Mpts pro Kanal |
| Anzeigetyp | Hochauflösendes TFT-LCD-Display |
| Schnittstellen | USB (Host & Device), LAN, Trigger Out |
| Stromversorgung | Netzbetrieb (AC 100-240V, 50/60Hz) |
| Abmessungen (B x H x T) | Ca. 340 mm x 155 mm x 250 mm (ohne Griffe und Zubehör) |
| Gewicht | Ca. 3,5 kg (ohne Zubehör) |
Anwendungsbereiche: Wo das MDO-2202A seine Stärken ausspielt
Das MDO-2202A Digital-Speicher-Oszilloskop ist ein vielseitiges Instrument, das in einer Vielzahl von technischen Disziplinen Anwendung findet. Seine Präzision und Leistungsfähigkeit machen es zur idealen Wahl für:
- Forschung und Entwicklung: Validierung von Schaltungsdesigns, Charakterisierung von Bauteilen und Analyse von Prototypen.
- Fehlersuche und Reparatur: Schnelle Identifizierung von Problemen in analogen und digitalen Schaltungen, von einfachen Steuerungen bis hin zu komplexen Embedded-Systemen.
- Bildung und Lehre: Vermittlung praktischer Fähigkeiten in der Messtechnik und Signalverarbeitung für Studenten und Auszubildende.
- Produktionstests: Qualitätskontrolle und Funktionsprüfung von elektronischen Produkten.
- HF- und Telekommunikation: Analyse von Modulationssignalen, Störsignalen und der Signalintegrität von Kommunikationskanälen.
- Automobilindustrie: Diagnose von Bussystemen (z.B. CAN, LIN), Analyse von Sensorsignalen und Steuergeräten.
- Industrielle Automatisierung: Überwachung und Analyse von Steuersignalen, Sensoren und Aktuatoren in industriellen Anlagen.
Fortgeschrittene Analysewerkzeuge
Über die reine Signaldarstellung hinaus bietet das MDO-2202A eine Reihe von erweiterten Analysefunktionen, die die Effizienz bei der Problemlösung erheblich steigern. Dazu gehören automatische Messungen wichtiger Signalparameter wie Amplitude, Frequenz, Periode, Anstiegszeit und Rauschpegel. Diese Messungen werden direkt auf dem Bildschirm angezeigt und können einfach dokumentiert werden.
Die Möglichkeit, Wellenformen zu speichern und diese später mit gespeicherten Referenzwellenformen zu vergleichen, ist ein weiterer entscheidender Vorteil. Dies erlaubt eine schnelle Überprüfung von Spezifikationen und die Erkennung von Abweichungen im Produktionsprozess oder bei der Fehleranalyse.
Die integrierten mathematischen Funktionen erlauben die Durchführung von Addition, Subtraktion, Multiplikation und Division von Kanal-Signalen, was für die Analyse von differentiellen Messungen oder die Berechnung von Leistungswerten nützlich ist. Darüber hinaus können FFT-Analysen (Fast Fourier Transform) durchgeführt werden, um das Frequenzspektrum eines Signals zu analysieren und unerwünschte Oberschwingungen oder Störfrequenzen zu identifizieren.
Benutzerfreundlichkeit und Ergonomie
Lan.de legt Wert auf Benutzerfreundlichkeit. Das MDO-2202A ist mit einem hellen und hochauflösenden TFT-LCD-Display ausgestattet, das eine klare und gut lesbare Darstellung der Signale und Menüs ermöglicht, selbst unter schwierigen Lichtverhältnissen. Die intuitive Benutzeroberfläche mit logisch angeordneten Bedienelementen und dedizierten Tasten für häufig genutzte Funktionen reduziert die Einarbeitungszeit und beschleunigt den Messvorgang.
Die Anschlüsse für Tastköpfe sind standardisiert und robust ausgeführt, um eine zuverlässige Verbindung zu gewährleisten. Die kompakte Bauweise und das relativ geringe Gewicht des Oszilloskops erleichtern den Transport und die flexible Platzierung im Labor oder im Außeneinsatz.
Zuverlässigkeit und Langlebigkeit
Das MDO-2202A ist nach strengen Qualitätsstandards gefertigt. Die Robustheit des Gehäuses und die Langlebigkeit der internen Komponenten sind darauf ausgelegt, den Anforderungen eines professionellen Umfelds standzuhalten. Langzeitmessungen, anspruchsvolle Testumgebungen und häufige Nutzung sind für dieses Gerät problemlos. Die Investition in das MDO-2202A ist somit eine Investition in ein zuverlässiges und langlebiges Messinstrument.
FAQ – Häufig gestellte Fragen zu MDO-2202A – Digital-Speicher-Oszilloskop MDO-2202A, 200 MHz, 2 Kanäle
Welche Art von Signalen kann das MDO-2202A analysieren?
Das MDO-2202A ist für die Analyse einer breiten Palette von analogen und digitalen Signalen konzipiert. Mit seiner 200 MHz Bandbreite kann es sowohl langsame als auch schnelle Signale präzise erfassen und darstellen, was es für die Entwicklung von Mikrocontrollern, Kommunikationssystemen und allgemeinen Elektronikschaltungen geeignet macht.
Ist das MDO-2202A für Anfänger geeignet?
Obwohl das MDO-2202A über fortschrittliche Funktionen verfügt, ist die Benutzeroberfläche so gestaltet, dass sie auch für Anwender mit grundlegenden Kenntnissen in der Messtechnik zugänglich ist. Die automatischen Messfunktionen und die klare Darstellung der Wellenformen unterstützen den Einstieg.
Wie viele Messwerte kann das MDO-2202A gleichzeitig speichern?
Das MDO-2202A verfügt über eine erhebliche Speichertiefe von bis zu 40 Mpts pro Kanal. Dies ermöglicht die Erfassung und detaillierte Untersuchung auch von sehr langen und komplexen Signalverläufen.
Unterstützt das MDO-2202A externe Datenspeicherung?
Ja, das MDO-2202A unterstützt externe Datenspeicherung über USB-Anschlüsse. Sie können Ihre aufgezeichneten Wellenformen und Einstellungen auf einem USB-Stick sichern, um sie später zu analysieren oder zu dokumentieren.
Welche Art von Trigger-Modi sind verfügbar?
Das Oszilloskop bietet eine Vielzahl von Trigger-Modi, darunter Flankentrigger, Pulsbreitentrigger, Videotrigger, Slope-Trigger und Alternate-Trigger. Diese ermöglichen eine präzise Auslösung auf spezifische Signalereignisse.
Kann das MDO-2202A mit einem Computer verbunden werden?
Ja, das MDO-2202A verfügt über USB- und LAN-Schnittstellen, die eine Verbindung zu einem Computer ermöglichen. Dies erlaubt die Fernsteuerung des Geräts, die Übertragung von Messdaten und die Nutzung von spezialisierter Software zur erweiterten Analyse.
Was bedeutet eine Bandbreite von 200 MHz?
Eine Bandbreite von 200 MHz bedeutet, dass das Oszilloskop Signale bis zu einer Frequenz von 200 Megahertz mit hoher Genauigkeit erfassen und darstellen kann. Dies ist entscheidend für die Analyse schneller elektronischer Schaltungen und Hochfrequenzanwendungen.
