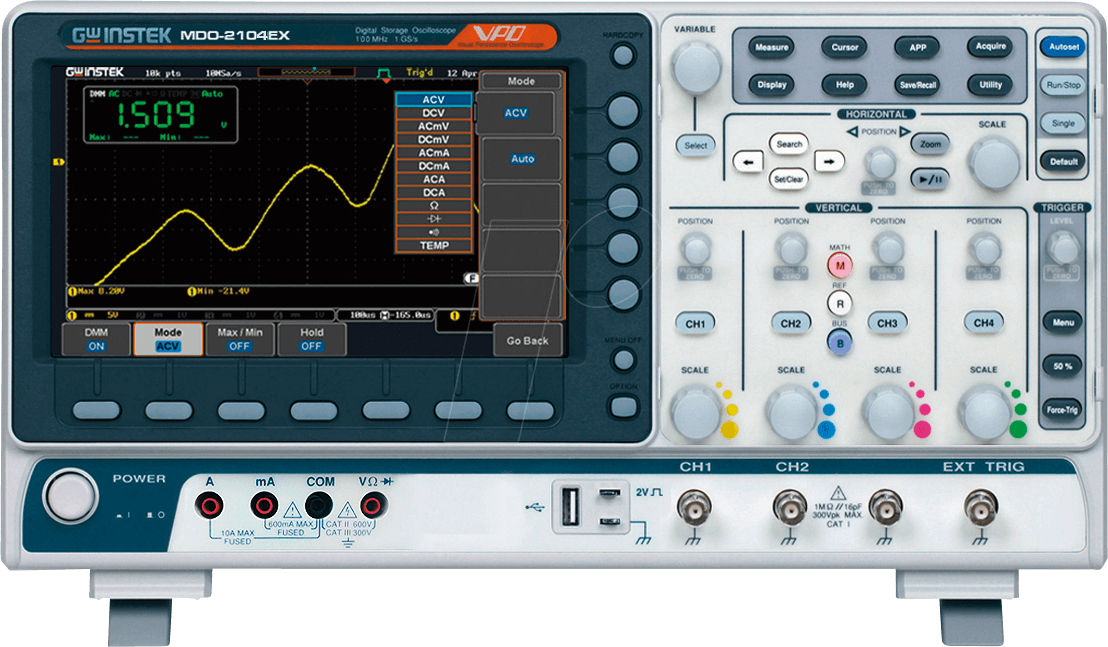

Präzise Signalintegrität und tiefgehende Analyse für anspruchsvolle Entwicklungsaufgaben: Das MDO-2104EX Mixed-Domain-Oszilloskop
Das MDO-2104EX Mixed-Domain-Oszilloskop ist die ideale Lösung für Ingenieure und Techniker, die komplexe digitale und analoge Signale gleichzeitig erfassen und analysieren müssen. Wenn herkömmliche Oszilloskope an ihre Grenzen stoßen und die Korrelation zwischen analogen und digitalen Domänen entscheidend für die Fehlersuche ist, bietet dieses Gerät die notwendige Tiefe und Präzision für eine schnelle und effektive Problemlösung in anspruchsvollen Elektronik- und IT-Projekten.
Warum das MDO-2104EX die überlegene Wahl ist
Im Gegensatz zu reinen Analog- oder Digitaloszilloskopen vereint das MDO-2104EX die Vorteile beider Welten. Es ermöglicht die gleichzeitige Darstellung und Analyse von analogen Wellenformen mit einer Bandbreite von 100 MHz und digitalen Signalen mit einer Abtastrate, die den schnellen Wechselwirkungen zwischen Logikpegeln und analogen Spannungsverläufen gerecht wird. Die integrierte Logikanalysator-Funktionalität (MSO) ist ein entscheidender Mehrwert, der die Fehlersuche in mixed-signal Umgebungen signifikant beschleunigt und die Notwendigkeit separater Instrumente eliminiert. Dies resultiert in einer erhöhten Effizienz, reduzierten Kosten und einer verbesserten Genauigkeit bei der Charakterisierung komplexer Systeme.
Leistungsstarke Analysefunktionen für jede Herausforderung
Das MDO-2104EX bietet eine umfassende Palette an Funktionen, die weit über die grundlegende Signalvisualisierung hinausgehen:
- Simultane Analog- und Digitalanalyse: Erfassen und analysieren Sie bis zu 4 analoge Kanäle mit 100 MHz Bandbreite und 16 digitale Kanäle gleichzeitig. Diese duale Fähigkeit ist unerlässlich für die Untersuchung von Systemen, in denen digitale Steuerungen analoge Prozesse beeinflussen oder umgekehrt.
- Erweiterte Trigger-Optionen: Komplexe Trigger-Modi, einschließlich Serienbus-Triggerung (z.B. I2C, SPI, UART) und benutzerdefinierter Trigger, ermöglichen das präzise Isolieren spezifischer Ereignisse und Datenpakete, selbst in stark verrauschten oder ereignisreichen Signalen.
- Hohe Abtastrate und Speichertiefe: Mit einer hohen Echtzeit-Abtastrate und einer großzügigen Speichertiefe können auch kurzzeitige Signalereignisse und schnelle Transienten mit hoher Auflösung erfasst werden, was für die Diagnose von Timing-Problemen und Glitches unerlässlich ist.
- Integrierter Funktionsgenerator: Die optionale oder integrierte Funktionsgenerator-Funktion ermöglicht die Erzeugung verschiedener Signalformen (Sinus, Rechteck, Dreieck, Puls, Rauschen) für Stimulus- und Testzwecke direkt am Gerät, was die Testaufbauten vereinfacht.
- Umfangreiche Messfunktionen: Automatische Messungen von Parametern wie Amplitude, Frequenz, Periode, Anstiegszeit und RMS sowie fortschrittliche mathematische Funktionen wie FFT-Analyse zur Frequenzbereichsanalyse verbessern die Einblicke in das Signalverhalten.
- Intuitive Benutzeroberfläche und Konnektivität: Ein hochauflösendes Display und eine bedienfreundliche Oberfläche erleichtern die Navigation und Bedienung. Standardmäßige USB-Schnittstellen und optionale Netzwerkschnittstellen ermöglichen eine einfache Datenspeicherung, Fernsteuerung und Integration in Testumgebungen.
Technische Spezifikationen und Bauqualität
Das MDO-2104EX wurde entwickelt, um den Anforderungen professioneller Anwender gerecht zu werden. Die Konstruktion und die verwendeten Komponenten gewährleisten Zuverlässigkeit und Langlebigkeit auch im anspruchsvollen Dauereinsatz.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Modell | MDO-2104EX – Mixed-Domain-Oszilloskop |
| Analoge Bandbreite | 100 MHz |
| Anzahl analoger Kanäle | 4 |
| Digitale Kanäle | 16 (MSO-Funktionalität integriert) |
| Maximale Abtastrate (analog) | Bis zu 1 GSa/s pro Kanal |
| Maximale Speichertiefe (analog) | Bis zu 25 MPunkte pro Kanal |
| Vertikale Auflösung | 8 Bit |
| Trigger-Modi | Edge, Pulse Width, Video, Pattern, Protocol (optional) |
| Schnittstellen | USB Device, USB Host, LAN (optional) |
| Display | 7-Zoll TFT-LCD mit 800 x 480 Auflösung |
| Stromversorgung | Wechselstrom 100-240 V, 50/60 Hz |
| Abmessungen (B x H x T) | Ca. 340 x 177 x 145 mm |
| Gewicht | Ca. 3.6 kg |
| Betriebstemperatur | 0°C bis 40°C |
Einsatzgebiete und Anwendungsbereiche
Das MDO-2104EX ist ein vielseitiges Instrument, das in einer Vielzahl von Bereichen eingesetzt werden kann:
- Entwicklung eingebetteter Systeme: Ideal für die Analyse von Mikrocontroller-basierten Systemen, die sowohl analoge Sensorik als auch digitale Kommunikationsschnittstellen nutzen.
- Automobil- und Luftfahrtindustrie: Zur Diagnose und Verifikation von komplexen Kommunikationsprotokollen und Steuersystemen.
- IoT-Entwicklung: Untersuchung von Kommunikationsprotokollen (z.B. seriell, I2C) und Energieverbräuchen von IoT-Geräten.
- Forschung und Lehre: Ein leistungsfähiges Werkzeug für Universitäten und Forschungseinrichtungen zur Vermittlung moderner Messtechnik und Signalverarbeitung.
- Industrielle Automatisierung: Zur Analyse und Optimierung von Steuerungssystemen und Sensornetzwerken.
FAQ – Häufig gestellte Fragen zu MDO-2104EX – Mixed-Domain-Oszilloskop MDO-2104EX, 100 MHz, 4 Kanäle
Welche Art von Signalen kann das MDO-2104EX gleichzeitig analysieren?
Das MDO-2104EX ist ein Mixed-Domain-Oszilloskop, das bedeutet, es kann sowohl analoge Signale über seine 4 Kanäle mit einer Bandbreite von 100 MHz als auch digitale Signale über 16 integrierte Logikkanäle gleichzeitig erfassen und analysieren.
Ist die MSO-Funktionalität im MDO-2104EX standardmäßig enthalten?
Ja, die Mixed-Signal-Oszilloskop (MSO)-Funktionalität mit den 16 digitalen Kanälen ist in diesem Modell, dem MDO-2104EX, integriert und steht ohne zusätzliche Optionen zur Verfügung.
Wie hoch ist die maximale Abtastrate des Oszilloskops?
Das MDO-2104EX bietet eine maximale Echtzeit-Abtastrate von bis zu 1 GigaSample pro Sekunde (GSa/s) pro analogem Kanal, was eine präzise Erfassung schneller Signalereignisse ermöglicht.
Welche Protokolle können mit der optionalen Trigger-Funktion analysiert werden?
Mit der optionalen Protokoll-Trigger-Funktion können gängige serielle Bus-Protokolle wie I2C, SPI und UART analysiert und getriggert werden. Dies ist entscheidend für die Fehlersuche in Kommunikationssystemen.
Kann das MDO-2104EX auch als Signalgenerator verwendet werden?
Bestimmte Varianten oder optionale Erweiterungen des MDO-2104EX können eine integrierte Funktionsgenerator-Funktion bieten. Es ist ratsam, die genauen Spezifikationen der angebotenen Konfiguration zu prüfen.
Wie wird die Datenspeicherung und Anbindung an einen PC realisiert?
Das MDO-2104EX verfügt über USB-Schnittstellen (Device und Host) zur Speicherung von Wellenformen und Screenshots auf externen Speichermedien sowie zur Anbindung an einen PC für erweiterte Analysen oder Fernsteuerung. Eine optionale LAN-Schnittstelle ermöglicht die Netzwerkanbindung.
Ist das Gerät für den professionellen Einsatz im industriellen Umfeld geeignet?
Ja, das MDO-2104EX ist für den professionellen Einsatz konzipiert. Seine robuste Bauweise, die umfassenden Analysefunktionen und die hohe Zuverlässigkeit machen es zu einem geeigneten Werkzeug für Entwicklung, Test und Fehlerdiagnose in industriellen und wissenschaftlichen Umgebungen.
