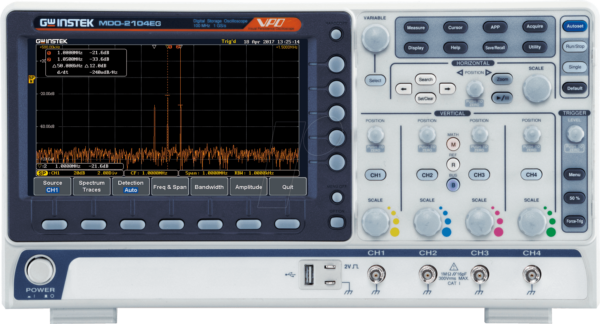

MDO-2104EG Mixed-Domain-Oszilloskop: Präzisionsmessungen für anspruchsvolle Ingenieure
Das MDO-2104EG Mixed-Domain-Oszilloskop mit 100 MHz Bandbreite und 4 Kanälen ist die ideale Lösung für Ingenieure, Techniker und Forscher, die komplexe digitale und analoge Signale simultan analysieren müssen. Es überwindet die Einschränkungen traditioneller Oszilloskope, indem es die Leistung eines leistungsstarken digitalen Speicheroszilloskops mit der Fähigkeit kombiniert, logische Analyzer-Funktionen zu integrieren. Dies ermöglicht eine tiefgreifende Fehlersuche und Verifikation von eingebetteten Systemen, Kommunikationsprotokollen und komplexen Schaltungen.
Überlegene Signalintegrität und Mixed-Domain-Analyse
Das MDO-2104EG unterscheidet sich von Standard-Oszilloskopen durch seine Fähigkeit, sowohl analoge Zeitverläufe als auch digitale Datenströme in einer einzigen Ansicht darzustellen und zu synchronisieren. Diese Mixed-Domain-Fähigkeit ist entscheidend für das Verständnis der Interaktion zwischen analogen Steuersignalen und digitalen Steuerelementen, was bei der Entwicklung moderner elektronischer Geräte unerlässlich ist. Die hohe Bandbreite von 100 MHz und die präzise Abtastrate gewährleisten, dass selbst schnelle Signaländerungen akkurat erfasst und analysiert werden können, was eine fundierte Entscheidungsfindung im Designprozess ermöglicht.
Leistungsstarke Funktionen für umfassende Analysen
Mit vier Kanälen bietet das MDO-2104EG eine flexible Plattform zur gleichzeitigen Erfassung mehrerer Signale. Dies ist besonders vorteilhaft bei der Analyse von Bussystemen oder der Untersuchung von komplexen Schaltungsabläufen, bei denen die Beziehungen zwischen verschiedenen Signalen von entscheidender Bedeutung sind. Die Integration von digitalen Kanälen erweitert die Funktionalität erheblich, sodass Entwickler digitale Muster erkennen, Timing-Beziehungen analysieren und Trigger basierend auf spezifischen digitalen Zuständen setzen können.
- Simultane analoge und digitale Erfassung: Verstehen Sie das Zusammenspiel von analogen und digitalen Signalen in Echtzeit.
- Erweiterte Trigger-Möglichkeiten: Setzen Sie komplexe Trigger-Bedingungen, die sowohl analoge als auch digitale Signalzustände berücksichtigen.
- Hohe Auflösung und Genauigkeit: Erfassen Sie feine Signaldetails für präzise Messungen und Analysen.
- Integrierte Protokollanalyse: Vereinfachen Sie die Fehlersuche in digitalen Kommunikationsbussen (optional, je nach Modellvariante und Ausstattung).
- Benutzerfreundliche Bedienung: Intuitive Benutzeroberfläche und umfangreiche automatische Messfunktionen reduzieren die Einarbeitungszeit.
- Robustes Gehäuse und zuverlässige Komponenten: Entwickelt für den Einsatz in anspruchsvollen Labor- und Feldbedingungen.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Modell | MDO-2104EG |
| Bandbreite (Analog) | 100 MHz |
| Anzahl Analogkanäle | 4 |
| Abtastrate (Analog) | Bis zu 2 GSa/s (pro Kanal, bei Interleaving) |
| Auflösung (Analog) | 8 Bit |
| Speichertiefe (Analog) | Bis zu 20 Mpts (abhängig von der Konfiguration) |
| Digitale Kanäle | 8 (integriert) |
| Abtastrate (Digital) | Bis zu 1 GSa/s |
| Eingangsimpedanz | 1 MΩ ± 2%, parallel mit 15 pF ± 5 pF |
| Kopplung (Analog) | DC, AC, GND |
| Spannungsmessbereich (pro Kanal) | ± 50 mV bis ± 500 V, 10 Stufen |
| Trigger-Typen | Edge, Pulse Width, Video, Pattern, Alternate, Serial Bus (optional) |
| Anzeige | 8 Zoll TFT-LCD, 800 x 480 Pixel |
| Schnittstellen | USB Host, USB Device, LAN, Trigger Out |
| Stromversorgung | 100-240 VAC, 50/60 Hz |
| Abmessungen (B x H x T) | Ca. 340 mm x 177 mm x 140 mm |
| Gewicht | Ca. 3.5 kg |
Anwendungsgebiete: Wo das MDO-2104EG glänzt
Das MDO-2104EG Mixed-Domain-Oszilloskop ist ein unverzichtbares Werkzeug in einer Vielzahl von technischen Disziplinen:
- Entwicklung eingebetteter Systeme: Debuggen von Mikrocontrollern, Analyse von Kommunikationsprotokollen wie I2C, SPI, UART und die Überprüfung der Synchronisation zwischen der MCU und Peripheriegeräten.
- Industrielle Automatisierung: Überwachung und Analyse von Steuersignalen in SPS-Systemen, Fehlersuche in Feldbussystemen und Verifikation von Steuerungslogik.
- Telekommunikation: Messung und Analyse von analogen und digitalen Signalen in Kommunikationsschaltungen, Debugging von Schnittstellenprotokollen.
- Automobiltechnik: Analyse von CAN-Bussen, FlexRay und anderen Kommunikationsprotokollen sowie die Überwachung von analogen Sensoren und Aktoren.
- Forschung und Entwicklung: Charakterisierung neuartiger Schaltungsdesigns, Verifikation von Prototypen und detaillierte Signalanalysen in akademischen und industriellen Forschungslaboren.
- Audio- und Videotechnik: Analyse von analogen Audiosignalen in Kombination mit digitalen Steuersignalen für die Synchronisation und Steuerung.
Häufig gestellte Fragen (FAQ) zu MDO-2104EG – Mixed-Domain-Oszilloskop MDO-2104EG, 100 MHz, 4 Kanäle
Was ist der Hauptvorteil eines Mixed-Domain-Oszilloskops gegenüber einem herkömmlichen digitalen Oszilloskop?
Der Hauptvorteil eines Mixed-Domain-Oszilloskops (MDO) liegt in seiner Fähigkeit, analoge und digitale Signale gleichzeitig zu erfassen, darzustellen und zu analysieren. Dies ermöglicht ein tieferes Verständnis der Systemdynamik, da es die Wechselwirkungen zwischen analogen Steuersignalen und digitalen Datenströmen aufzeigt. Ein herkömmliches digitales Oszilloskop kann nur analoge Signale analysieren, während ein Logik-Analysator nur digitale Signale erfasst. Das MDO kombiniert beide Welten in einem einzigen Gerät.
Ist das MDO-2104EG für die Analyse von seriellen Bussystemen wie I2C oder SPI geeignet?
Ja, das MDO-2104EG ist oft mit integrierten Dekodierungsfunktionen für gängige serielle Protokolle wie I2C, SPI, UART und andere ausgestattet (die genaue Protokollunterstützung kann je nach spezifischer Ausstattung des Geräts variieren). Dies ermöglicht die direkte Anzeige von dekodierten Daten auf dem Bildschirm, was die Fehlersuche in digitalen Kommunikationsbussen erheblich vereinfacht.
Wie wichtig ist die Bandbreite von 100 MHz für die Messungen mit dem MDO-2104EG?
Die Bandbreite von 100 MHz ist ein entscheidender Parameter, der die maximale Frequenz von Signalen bestimmt, die das Oszilloskop mit ausreichender Genauigkeit erfassen kann. Für viele moderne Anwendungen, insbesondere im Bereich der digitalen Signalverarbeitung und Hochfrequenzkommunikation, ist eine Bandbreite von 100 MHz ausreichend, um die relevanten Signalanteile zu sehen und genaue Messungen durchzuführen. Bei noch höheren Frequenzen oder schnellen Signalflanken wären Oszilloskope mit höherer Bandbreite erforderlich.
Welche Art von Trigger-Funktionen sind im MDO-2104EG integriert?
Das MDO-2104EG bietet eine breite Palette von Trigger-Optionen, um spezifische Signalereignisse zu isolieren. Dazu gehören typische Trigger-Modi wie Flankentrigger (Edge Trigger), Impulsbreitentrigger (Pulse Width Trigger), Videotrigger und Mustervergleichstrigger (Pattern Trigger). Bei Geräten mit optionaler serieller Protokollanalyse sind auch Trigger für spezifische Bus-Ereignisse verfügbar.
Wie unterscheidet sich die Abtastrate (Sample Rate) von der Bandbreite?
Die Bandbreite (z.B. 100 MHz) gibt die Frequenzgrenze an, bis zu der Signale akkurat erfasst werden können. Die Abtastrate (z.B. 2 GSa/s) gibt an, wie oft pro Sekunde das analoge Signal in digitale Werte umgewandelt wird. Nach dem Nyquist-Shannon-Abtasttheorem sollte die Abtastrate mindestens doppelt so hoch sein wie die höchste zu erfassende Frequenz. Bei Oszilloskopen sind jedoch aufgrund von Filterung und Signalverarbeitung oft höhere Abtastraten erforderlich, um die volle Bandbreite optimal zu nutzen.
Kann ich mit dem MDO-2104EG auch digitale Pegel analysieren, die nicht direkt an einen Bus gebunden sind?
Ja, die 8 integrierten digitalen Kanäle des MDO-2104EG ermöglichen die Erfassung und Analyse von beliebigen digitalen Signalen. Sie können diese Kanäle nutzen, um Zustandsänderungen von GPIO-Pins, Taktsignale, Reset-Signale oder andere digitale Steuerleitungen zu überwachen und mit analogen Signalen zu korrelieren.
Ist das Gerät einfach zu bedienen, auch für Anwender, die neu in der Mixed-Domain-Analyse sind?
Obwohl das MDO-2104EG ein leistungsstarkes Instrument ist, wurde es mit dem Ziel entwickelt, eine möglichst intuitive Bedienung zu ermöglichen. Die Benutzeroberfläche ist klar strukturiert, und viele Funktionen sind durch automatische Messungen und intuitive Menüs zugänglich. Für Anwender, die neu in der Mixed-Domain-Analyse sind, empfiehlt sich die Einarbeitung mit den mitgelieferten Handbüchern oder Online-Ressourcen, um das volle Potenzial des Geräts auszuschöpfen.
