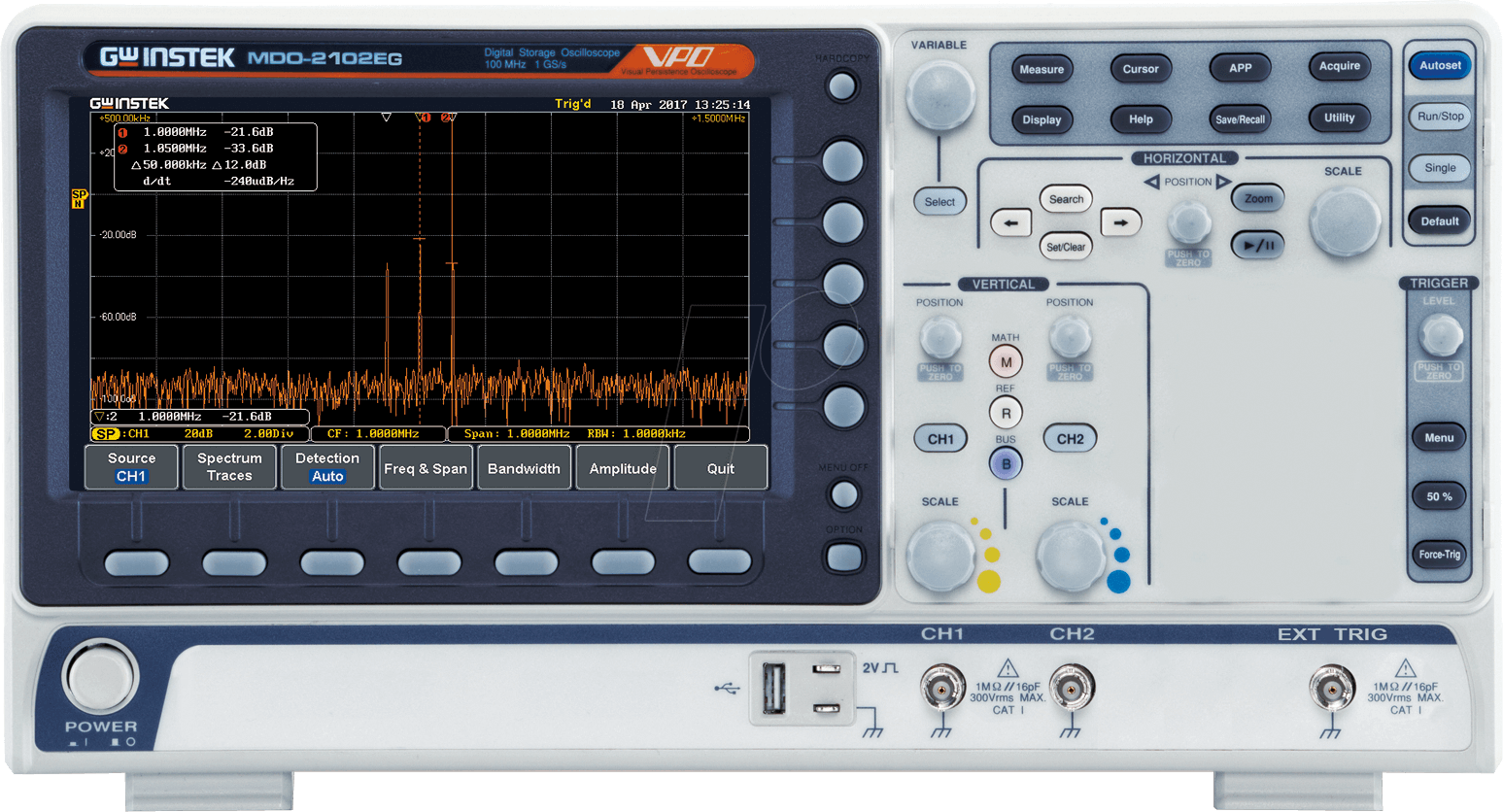

Präzise Messungen für anspruchsvolle Elektronikentwickler: Das MDO-2102EG Mixed-Domain-Oszilloskop
Für Ingenieure und Techniker, die komplexe Schaltungen analysieren und digitale sowie analoge Signale simultan erfassen müssen, stellt das MDO-2102EG Mixed-Domain-Oszilloskop mit seiner 100 MHz Bandbreite und 2 Kanälen die ideale Lösung dar. Es überwindet die Grenzen herkömmlicher Oszilloskope, indem es eine integrierte Analyse von Zeit- und Frequenzbereich ermöglicht und somit ein tieferes Verständnis von Systemverhalten bietet.
Überlegene Leistungsfähigkeit und Vielseitigkeit
Das MDO-2102EG setzt neue Maßstäbe in Bezug auf Präzision und Funktionalität. Im Gegensatz zu reinen Digital- oder Analogoszilloskopen integriert es die Stärken beider Welten und liefert ein umfassendes Bild von Signalverhalten.
- Gemischte Signalverarbeitung: Analoge Signale werden mit hoher Auflösung erfasst, während digitale Kanäle zeitgenaue Triggerfunktionen und Protokollanalysen ermöglichen.
- Erweiterte Triggeroptionen: Komplexe Triggerbedingungen, einschließlich Serial-Bus-Triggerung, erlauben die präzise Isolierung spezifischer Ereignisse in gemischten Schaltungen.
- Integrierte Spektrumanalysator-Funktionalität: Die Frequenzdomänenanalyse direkt im Oszilloskop spart Zeit und erhöht die Effizienz bei der Fehlerdiagnose.
- Hohe Abtastrate und Speichertiefe: Ermöglicht die detailgetreue Erfassung auch kurzzeitiger Signalereignisse.
- Intuitive Benutzeroberfläche: Die Bedienung ist auf maximale Effizienz ausgelegt, mit klaren Menüs und leicht zugänglichen Funktionen.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Modell | MDO-2102EG |
| Bandbreite | 100 MHz |
| Kanäle (Analog) | 2 |
| Kanäle (Digital) | 16 (Optional erweiterbar) |
| Abtastrate (Maximal) | 1 GSa/s pro Kanal |
| Speichertiefe | Bis zu 10 Mpts pro Kanal |
| Vertikale Auflösung | 8 Bit |
| Trigger-Typen | Edge, Pulse Width, Video, Pattern, Duration, Rise/Fall Time, Parallel Bus, Serial Bus (I2C, SPI, UART) |
| Anzeige | 8-Zoll-TFT-LCD-Farbdisplay |
| Schnittstellen | USB-Host, USB-Gerät, LAN, Trigger Out |
Anwendungsgebiete und Integrationsmöglichkeiten
Das MDO-2102EG ist ein unverzichtbares Werkzeug in einer Vielzahl von Bereichen, von der Prototypenentwicklung über die Fehlersuche in Embedded-Systemen bis hin zur Charakterisierung von Kommunikationsschnittstellen. Seine Fähigkeit, analoge und digitale Signale gleichzeitig zu analysieren, macht es besonders wertvoll für die Entwicklung und Prüfung von Systemen, die sowohl analoge Sensoren als auch digitale Steuerungen integrieren.
- Embedded Systems Entwicklung: Simultane Analyse von Steuersignalen (digital) und Sensorantworten (analog).
- Kommunikationstechnik: Untersuchung von Datenströmen (digital) und den zugehörigen Übertragungsmedien (analog).
- Leistungselektronik: Analyse von Schaltvorgängen (digital) und deren Auswirkungen auf die Versorgungsspannung (analog).
- Automobilindustrie: Diagnose von Bussystemen und analogen Sensoren in Fahrzeugen.
- IoT-Geräteentwicklung: Debugging von komplexen Kommunikationsprotokollen und Systemverhalten.
Fortschrittliche Analysefunktionen
Über die reine Signalerfassung hinaus bietet das MDO-2102EG leistungsstarke Analysewerkzeuge, die den Entwicklungsprozess beschleunigen und die Qualität von Produkten verbessern:
- Serielle Protokollanalyse: Dekodierung gängiger Protokolle wie I2C, SPI und UART direkt auf dem Bildschirm.
- FFT-Analyse: Schnelle Fourier-Transformation zur Darstellung des Frequenzspektrums eines Signals, unerlässlich zur Identifizierung von Störsignalen oder Oszillationen.
- Masken-Test: Automatisierte Überprüfung von Signalen gegen vordefinierte Grenzwerte zur Qualitätskontrolle.
- Automatische Messungen: Eine Vielzahl von vordefinierten Messungen (z.B. Amplitude, Frequenz, Periodendauer) mit hoher Genauigkeit.
Benutzerfreundlichkeit und Ergonomie
Das Design des MDO-2102EG wurde mit dem Ziel entwickelt, die Produktivität zu maximieren. Der großzügige Bildschirm bietet eine klare Darstellung komplexer Signale, während die intuitiv angeordneten Bedienelemente schnellen Zugriff auf alle wichtigen Funktionen ermöglichen. Robuste Gehäusematerialien und hochwertige Komponenten garantieren Langlebigkeit und Zuverlässigkeit im professionellen Einsatz.
FAQ – Häufig gestellte Fragen zu MDO-2102EG – Mixed-Domain-Oszilloskop MDO-2102EG, 100 MHz, 2 Kanäle
Was ist der Hauptvorteil eines Mixed-Domain-Oszilloskops gegenüber einem herkömmlichen Oszilloskop?
Der Hauptvorteil liegt in der Fähigkeit, sowohl analoge als auch digitale Signale gleichzeitig zu erfassen und zu analysieren. Dies ermöglicht eine tiefere und umfassendere Untersuchung von Systemverhalten, insbesondere bei eingebetteten Systemen, wo analoge und digitale Komponenten eng interagieren.
Welche Arten von seriellen Protokollen kann das MDO-2102EG dekodieren?
Das MDO-2102EG unterstützt die Dekodierung von gängigen seriellen Protokollen wie I2C, SPI und UART. Dies erleichtert die Analyse und das Debugging von Kommunikationsschnittstellen erheblich.
Wie beeinflusst die Bandbreite von 100 MHz die Messmöglichkeiten?
Eine Bandbreite von 100 MHz ermöglicht die präzise Erfassung und Analyse von Signalen mit Frequenzen bis zu 100 MHz. Dies ist ausreichend für die meisten Anwendungen in der Mikrocontroller-Entwicklung, der Audioverarbeitung und der Untersuchung von Kommunikationssignalen.
Ist das MDO-2102EG für den Einsatz in rauen Umgebungen geeignet?
Das Gerät ist für den professionellen Einsatz konzipiert und verfügt über ein robustes Gehäuse sowie hochwertige Komponenten. Für spezifische Umweltbedingungen (z.B. extreme Temperaturen oder Feuchtigkeit) sind jedoch separate Schutzmaßnahmen oder spezialisierte Modelle zu prüfen.
Welche Art von Speicher wird für die Datenspeicherung verwendet?
Das MDO-2102EG verfügt über eine interne Speichertiefe von bis zu 10 Millionen Punkten pro Kanal. Diese hohe Speichertiefe ermöglicht die detaillierte Aufzeichnung langer Signalverläufe, auch bei hohen Abtastraten.
Bietet das MDO-2102EG eine externe Schnittstelle zur Datenübertragung?
Ja, das Gerät ist mit USB-Host, USB-Gerät und LAN-Anschlüssen ausgestattet, die die Übertragung von Messdaten auf externe Speichermedien oder PCs sowie die Fernsteuerung des Geräts ermöglichen.
Ist die digitale Kanalerweiterung standardmäßig enthalten?
Die 16 digitalen Kanäle sind bei diesem Modell entweder standardmäßig integriert oder als optionales Feature konfigurierbar. Für die genaue Konfiguration Ihres Modells empfehlen wir die Produktvarianten-Details.
