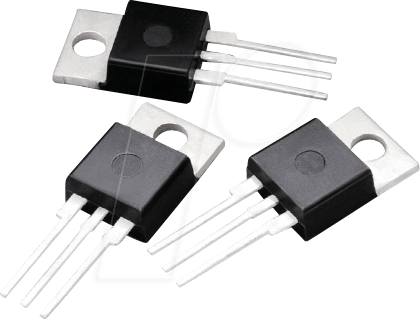

MCR8NG – Thyristor, 800 V, 8 A, TO-220AB: Zuverlässige Schaltlösung für anspruchsvolle Elektronikanwendungen
Sie suchen eine robuste und leistungsfähige Lösung zur Steuerung von Wechselstrom in industriellen und privaten Elektronikprojekten? Der MCR8NG – Thyristor, 800 V, 8 A, TO-220AB ist die ideale Wahl für Ingenieure, Hobbyisten und Systemintegratoren, die auf bewährte Halbleitertechnologie für präzise Spannungs- und Stromregelung angewiesen sind. Dieses Bauteil ermöglicht die effektive Unterbrechung und Einleitung von Stromflüssen, was es unverzichtbar für eine Vielzahl von Schaltanwendungen macht, von Motorsteuerungen bis hin zu Dimmern.
Leistungsmerkmale und technologische Überlegenheit des MCR8NG
Der MCR8NG Thyristor zeichnet sich durch seine hohe Spannungsfestigkeit von 800 Volt aus, was ihn für Anwendungen prädestiniert, bei denen signifikante Spannungsspitzen auftreten können. Mit einem kontinuierlichen Schaltstrom von 8 Ampere bietet er ausreichend Kapazität für mittelgroße Lasten. Die TO-220AB-Gehäuseform gewährleistet eine einfache Montage und gute thermische Eigenschaften, was für die Langlebigkeit und Zuverlässigkeit in Dauerbetriebsszenarien entscheidend ist. Im Vergleich zu einfachen Dioden oder Schaltern ermöglicht der Thyristor eine gesteuerte Einschaltung, die über einen Gate-Impuls ausgelöst wird, und bleibt auch nach Wegfall des Gate-Signals leitend, bis der Stromfluss unterbrochen wird – ein entscheidender Vorteil für AC-Schaltungen und Phasenanschnittsteuerungen.
Vorteile auf einen Blick
- Hohe Spannungsfestigkeit: Mit 800 V ist der MCR8NG gegen unerwartete Überspannungen geschützt und ermöglicht den Einsatz in anspruchsvolleren Stromnetzen.
- Robuste Strombelastbarkeit: Der Nennstrom von 8 A gestattet die Steuerung von Geräten mit moderatem Energiebedarf.
- Zuverlässige Schaltfunktion: Bietet präzise Triggerung und sicheres Abschalten durch Stromnullübergang, ideal für Wechselstromanwendungen.
- Standardisiertes TO-220AB-Gehäuse: Ermöglicht einfache Integration in bestehende Schaltungen und Kühlkörpermontage für optimierte Wärmeableitung.
- Kosteneffiziente Lösung: Bietet ein exzellentes Preis-Leistungs-Verhältnis für professionelle und private Projekte.
- Breites Einsatzspektrum: Geeignet für Motorsteuerungen, Dimmer, Netzteile, industrielle Automatisierung und mehr.
- Hohe Zuverlässigkeit: Gefertigt nach strengen Qualitätsstandards für langanhaltende Performance.
Technische Spezifikationen und Aufbau
Der MCR8NG ist ein Silizium-gesteuerter Gleichrichter (SCR) aus der Familie der Thyristoren. Seine interne Struktur besteht aus vier Halbleiterschichten (PNPN), die zusammen eine komplexe elektronische Funktion ermöglichen. Die Anode (A) und die Kathode (K) sind die Hauptanschlüsse für den Stromfluss, während das Gate (G) als Steuerelektrode dient. Ein kurzer positiver Stromimpuls am Gate schaltet den Thyristor in den leitenden Zustand, sofern die Spannung zwischen Anode und Kathode die Durchbruchspannung nicht überschreitet und die Spannung in der richtigen Polarität anliegt. Die Abschaltung erfolgt automatisch, wenn der Stromfluss durch die Anode unter die Haltestromschwelle sinkt.
Einsatzgebiete und Anwendungsbeispiele
Die Vielseitigkeit des MCR8NG eröffnet zahlreiche Anwendungsmöglichkeiten in verschiedenen Sektoren der Elektronik und Elektrotechnik. Im Bereich der Haushaltsgeräte wird er häufig in Dimmern zur Steuerung der Lichtintensität oder in Motorsteuerungen für Ventilatoren und Pumpen eingesetzt. In der Industrie findet er Anwendung in Leistungselektronikschaltungen, wie beispielsweise in der Steuerung von Heizsystemen, der Regelung von Elektromotoren in Produktionsanlagen oder als Bestandteil von Schutzschaltungen, die empfindliche Komponenten vor Überlast schützen. Auch im Modellbau oder in der Entwicklung von Prototypen für neue elektronische Geräte stellt der MCR8NG eine zuverlässige und kostengünstige Lösung dar. Die Fähigkeit, Wechselstrom zu schalten, macht ihn besonders wertvoll für Anwendungen, die eine Phasenanschnittsteuerung erfordern, um die durchschnittliche Leistung zu variieren.
Qualitätsmerkmale und Materialwissenschaft
Der MCR8NG wird aus hochreinem Silizium gefertigt, einem Halbleitermaterial, das aufgrund seiner elektrischen Eigenschaften und seiner Verfügbarkeit die Grundlage der modernen Elektronik bildet. Die Dotierung der Siliziumschichten mit spezifischen Verunreinigungen (wie Bor und Phosphor) ermöglicht die präzise Einstellung der elektrischen Leitfähigkeit und der Schwellenspannungen, die für die Funktion des Thyristors essenziell sind. Das TO-220AB-Gehäuse besteht typischerweise aus einem robusten, wärmebeständigen Kunststoff (oft ein Epoxidharz), der die empfindliche Halbleiterstruktur schützt und gleichzeitig eine gute Wärmeableitung unterstützt. Die Bonddrähte im Inneren des Gehäuses sind meist aus Gold oder Aluminium gefertigt, um eine zuverlässige elektrische Verbindung zwischen dem Chip und den externen Anschlüssen zu gewährleisten.
Vergleich mit Standardlösungen
Standardlösungen wie mechanische Schalter oder einfache Dioden stoßen bei Anwendungen, die eine präzise Steuerung von Wechselstrom oder eine hohe Schaltfrequenz erfordern, schnell an ihre Grenzen. Mechanische Schalter unterliegen Verschleiß und sind für hohe Schaltlasten oder Frequenzen ungeeignet. Dioden lassen Strom nur in eine Richtung durch, bieten aber keine Steuermöglichkeit. Der MCR8NG hingegen ermöglicht durch seinen Gate-Steuereingang eine flexible und präzise Aktivierung. Seine Fähigkeit, AC-Ströme sicher zu schalten und zu unterbrechen, ist ein entscheidender Vorteil gegenüber einfachen Gleichrichtern. Im Vergleich zu Transistoren, die oft für Gleichstromanwendungen optimiert sind oder spezielle Ansteuerungen für AC benötigen, ist der Thyristor eine spezialisierte und oft kostengünstigere Wahl für die AC-Schalttechnik.
Tabelle: Produktdetails und Anwendungsrelevanz
| Eigenschaft | Beschreibung |
|---|---|
| Typ | Thyristor (Silizium-gesteuerter Gleichrichter) |
| Modell | MCR8NG |
| Maximale Sperrspannung (V_RRM) | 800 V |
| Maximaler Durchlassstrom (I_T(AV)) | 8 A (durchschnittlich) |
| Gehäuse | TO-220AB |
| Typische Anwendungsbereiche | Motorsteuerungen, Dimmer, Netzteile, industrielle Automatisierung, Leistungsregelung |
| Schaltverhalten | Kontrolliertes Einschalten per Gate-Impuls, Abschaltung bei Stromnullübergang |
| Material-Basis | Hochreines Silizium |
Wichtige Aspekte für die Schaltung von Thyristoren
Bei der Integration des MCR8NG in eine Schaltung sind einige technische Details zu beachten, um eine optimale Leistung und Lebensdauer zu gewährleisten. Die Gate-Ansteuerung erfordert einen ausreichend starken Stromimpuls, um den Thyristor zuverlässig zu zünden. Die Wahl des Vorwiderstands für das Gate ist hierbei entscheidend. Ebenso wichtig ist die Berücksichtigung der thermischen Belastung. Bei Nennstrom und häufigen Schaltvorgängen ist die Anbringung eines geeigneten Kühlkörpers unerlässlich, um eine Überhitzung des Bauteils zu vermeiden. Die maximale Verlustleistung des Thyristors sollte stets im Auge behalten und durch die Wahl der richtigen Kühlmaßnahme eingehalten werden. Des Weiteren ist das Verständnis des Stromnullübergangs (Zero Current Crossing) für die Abschaltung des Thyristors in Wechselstromanwendungen von zentraler Bedeutung.
FAQ – Häufig gestellte Fragen zu MCR8NG – Thyristor, 8 A, 800 V, TO-220AB
Was ist die Hauptfunktion eines Thyristors wie dem MCR8NG?
Ein Thyristor, wie der MCR8NG, ist ein Halbleiterbauelement, das als elektronischer Schalter fungiert. Er kann einen Stromfluss in einer Richtung steuern und wird typischerweise verwendet, um Wechselstrom zu schalten oder zu regeln, indem er durch einen kurzen Gate-Impuls gezündet wird und leitend bleibt, bis der Strom unter einen bestimmten Schwellenwert fällt.
Für welche Art von Anwendungen ist der MCR8NG besonders geeignet?
Der MCR8NG ist ideal für Anwendungen, die eine zuverlässige und gesteuerte Schaltung von Wechselstrom erfordern. Dazu gehören Motorsteuerungen, Lichtdimmer, Netzteile, industrielle Steuerungen und Schutzschaltungen, bei denen eine Spannungsfestigkeit von bis zu 800 V und ein Strom von bis zu 8 A benötigt werden.
Welchen Unterschied gibt es zwischen einem Thyristor und einem Triac?
Ein Thyristor (wie der MCR8NG) schaltet Strom nur in einer Richtung und wird typischerweise für Gleichstrom oder durch die Kombination mehrerer Thyristoren für Wechselstromanwendungen verwendet. Ein Triac hingegen ist im Wesentlichen zwei Thyristoren in einem Gehäuse und kann Strom in beiden Richtungen steuern, was ihn ideal für reine Wechselstromanwendungen wie Dimmer macht.
Wie wird der MCR8NG am besten gekühlt, um seine Lebensdauer zu maximieren?
Um die Lebensdauer und Zuverlässigkeit des MCR8NG zu gewährleisten, sollte er mit einem geeigneten Kühlkörper montiert werden, insbesondere wenn er nahe seiner Nennstromgrenze betrieben wird oder häufig schaltet. Die Auswahl des Kühlkörpers hängt von der maximalen Verlustleistung ab, die das Bauteil im Betrieb erzeugt.
Welche Art von Gate-Ansteuerung benötigt der MCR8NG?
Der MCR8NG benötigt einen kurzen positiven Stromimpuls an seinem Gate-Anschluss, um in den leitenden Zustand überzugehen. Die genauen Spezifikationen für den Zündstrom und die Zündspannung sind im Datenblatt des Herstellers zu finden, aber üblicherweise ist ein kleiner Widerstand in Reihe zum Gate erforderlich, um den Strom zu begrenzen.
Kann der MCR8NG auch in Gleichstromschaltungen verwendet werden?
Ja, ein Thyristor wie der MCR8NG kann auch in Gleichstromschaltungen verwendet werden, um einen Gleichstromfluss zu schalten. Allerdings bleibt er nach dem Zünden leitend, bis die Stromversorgung unterbrochen wird. Dies erfordert oft zusätzliche Schaltungsmaßnahmen zum Abschalten, wie z.B. eine externe Abschaltrunde.
Welche Vorteile bietet die TO-220AB-Gehäuseform?
Die TO-220AB-Gehäuseform ist ein weit verbreitetes Standardgehäuse für Leistungshalbleiter. Es ermöglicht eine einfache Montage auf Leiterplatten oder Kühlkörpern mittels Schrauben und bietet gute elektrische Isolation sowie eine gute Wärmeableitung, was für die thermische Performance und Zuverlässigkeit des Bauteils entscheidend ist.
