MCP3304-CI/P – Präzise Analog-Digital-Wandlung für anspruchsvolle Elektronikprojekte
Sie benötigen eine hochpräzise und zuverlässige Lösung zur Umwandlung analoger Signale in digitale Daten für Ihre komplexen Elektronikentwicklungen? Der MCP3304-CI/P ist ein 13-Bit serieller Analog-Digital-Wandler (ADC), der speziell für Anwendungen entwickelt wurde, bei denen Genauigkeit und Vielseitigkeit entscheidend sind. Ideal für Entwickler, Ingenieure und Hobbyisten, die präzise Messungen in Bereichen wie Sensorik, Datenaufnahme und Embedded-Systemen benötigen, bietet dieser 4-Kanal-Wandler mit differenziellen Eingängen eine herausragende Performance.
Überlegene Konvertierungsleistung und Vielseitigkeit
Der MCP3304-CI/P zeichnet sich durch seine 13-Bit Auflösung aus, die eine feinere Abstufung der analogen Eingangssignale ermöglicht als viele Standard-ADC-Lösungen mit geringerer Auflösung. Diese höhere Präzision ist unerlässlich für Anwendungen, bei denen selbst kleinste Signaländerungen von Bedeutung sind. Die vier unabhängigen Kanäle bieten Flexibilität bei der gleichzeitigen Erfassung mehrerer analoger Quellen. Darüber hinaus ermöglichen die differenziellen Eingänge eine verbesserte Signal-Rausch-Verhältnis-Performance, indem sie Gleichtaktstörungen unterdrücken, was ihn zur überlegenen Wahl für herausfordernde Umgebungen macht.
Kerntechnologie und Architekturelle Vorteile
Der MCP3304-CI/P basiert auf einer fortschrittlichen SAR (Successive Approximation Register) Architektur. Diese Architektur kombiniert Effizienz und hohe Abtastraten mit exzellenter Linearität und Genauigkeit. Die serielle Schnittstelle (SPI-kompatibel) vereinfacht die Anbindung an Mikrocontroller, was die Designkomplexität reduziert und die Implementierungszeit verkürzt. Der DIP-16-Formfaktor erleichtert die Integration in Prototypen und Produktionsschaltungen.
Leistungsmerkmale und Anwendungsbereiche
Die 13-Bit Auflösung des MCP3304-CI/P bedeutet, dass er analoge Spannungen in 213 = 8192 diskrete digitale Werte auflösen kann. Dies ermöglicht eine sehr detaillierte digitale Repräsentation des analogen Signals, was für präzise Messungen und Steuerungsaufgaben unerlässlich ist.
- Hohe Präzision: 13-Bit Auflösung für detaillierte Signalverarbeitung.
- Vier unabhängige Kanäle: Gleichzeitige Erfassung mehrerer analoger Eingangssignale.
- Differenzielle Eingänge: Reduzierte Anfälligkeit für Gleichtaktstörungen und verbessertes Signal-Rausch-Verhältnis.
- Serielle SPI-Schnittstelle: Einfache und effiziente Kommunikation mit Mikrocontrollern.
- Breiter Spannungsbereich: Unterstützt eine Vielzahl von analogen Signalpegeln.
- Niedriger Stromverbrauch: Ideal für batteriebetriebene und energieeffiziente Anwendungen.
- DIP-16 Gehäuse: Einfache Handhabung und Integration in Breadboards und PCB-Designs.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Analog-Digital-Wandler (ADC) |
| Auflösung | 13 Bit |
| Anzahl der Kanäle | 4 |
| Eingangstyp | Differenziell pro Kanal |
| Schnittstelle | Seriell (SPI-kompatibel) |
| Versorgungsspannung (typisch) | 2.7V bis 5.5V |
| Abtastrate (typisch) | Bis zu 100 kSPS (kilo samples per second) |

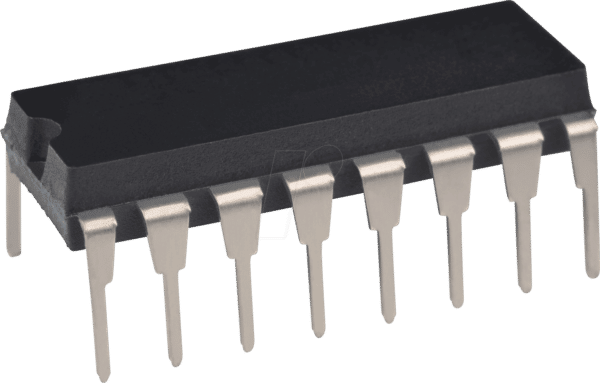

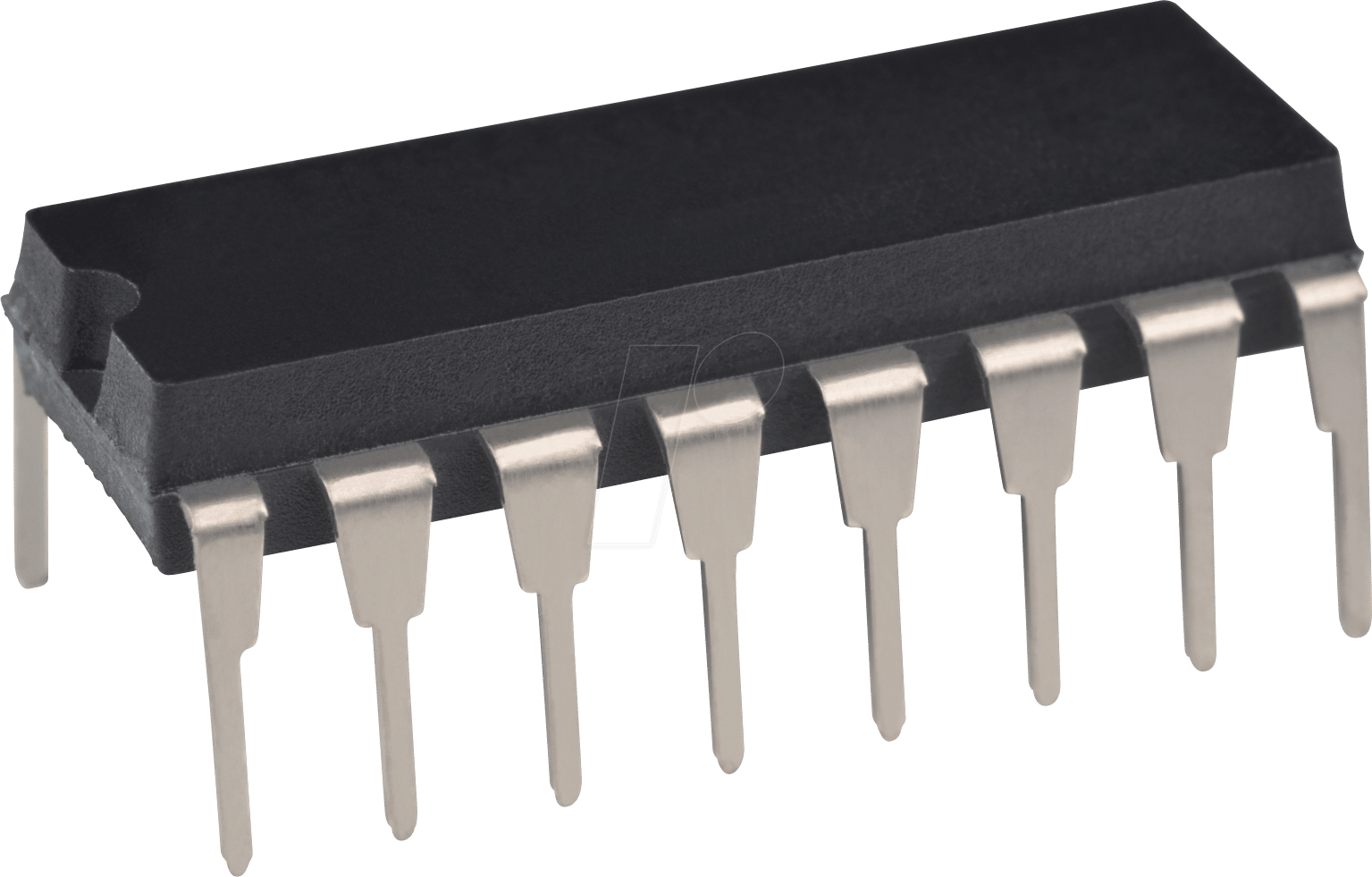

| Gehäuseform | DIP-16 |
| Betriebstemperaturbereich | -40°C bis +125°C |
| Besonderheiten | Integrierte Referenzspannung, konfigurierbare Eingangsbereiche |
Anwendungen und Integration
Der MCP3304-CI/P ist eine ausgezeichnete Wahl für eine breite Palette von Anwendungen, die eine präzise analoge Datenerfassung erfordern:
- Industrielle Automatisierung: Überwachung von Sensoren für Temperatur, Druck, Durchfluss und Position in industriellen Umgebungen.
- Medizintechnik: Erfassung von Biosignalen und physiologischen Parametern, wo höchste Genauigkeit und Rauschunterdrückung entscheidend sind.
- Automobilindustrie: Sensorik für Motorsteuerung, Fahrassistenzsysteme und Fahrzeugdiagnose.
- Embedded-Systeme: Integration in kundenspezifische Steuerungen, Messgeräte und Datenerfassungssysteme.
- Test- und Messgeräte: Aufbau präziser Oszilloskope, Multimeter und Analysatoren.
- Hobby- und Maker-Projekte: Ermöglicht fortgeschrittene Sensoranwendungen und die präzise Steuerung von Projekten.
Die Implementierung des MCP3304-CI/P in einem DIP-16-Gehäuse erleichtert die anfängliche Prototypenerstellung auf Breadboards und die spätere Integration in fertige Leiterplattendesigns erheblich. Die SPI-Schnittstelle ist weit verbreitet und wird von fast allen modernen Mikrocontrollern unterstützt, was die Softwareentwicklung vereinfacht.
Vorteile differenzieller Eingänge
Differenzielle Eingänge bieten gegenüber Single-Ended-Eingängen signifikante Vorteile, insbesondere in Umgebungen mit potenziellen elektrischen Störungen:
- Geringere Rauschempfindlichkeit: Beide Eingänge eines differenziellen Paares nehmen Gleichtaktstörungen (gemeinsame Störungen auf beiden Leitungen) auf. Da der ADC die Differenz zwischen diesen beiden Eingängen misst, werden diese Gleichtaktstörungen effektiv herausgefiltert. Dies führt zu einem saubereren Signal und damit zu präziseren Messungen, insbesondere bei schwachen analogen Signalen.
- Höherer Signal-Rausch-Abstand (SNR): Durch die Unterdrückung von Rauschen kann ein größeres Spektrum an Signalpegeln mit höherer Genauigkeit erfasst werden.
- Größerer Messbereich für Spannungsschwankungen: Differenzielle Signale sind robuster gegenüber Erdschleifen und anderen Spannungsverschiebungen, die die Genauigkeit beeinträchtigen könnten.
FAQs – Häufig gestellte Fragen zu MCP3304-CI/P – 13-bit serieller A/D-Wandler, 4-Kanal, Diff.-Eingang, DIP-16
Was bedeutet 13-Bit Auflösung konkret?
Eine 13-Bit Auflösung bedeutet, dass der ADC ein analoges Eingangssignal in 2 hoch 13, also 8192, diskrete digitale Werte aufteilen kann. Dies ermöglicht eine sehr feine Abstufung und damit eine hohe Genauigkeit bei der digitalen Darstellung des analogen Messwertes.
Wie funktioniert die serielle SPI-Kommunikation mit dem MCP3304-CI/P?
Der MCP3304-CI/P verwendet eine Standard SPI (Serial Peripheral Interface) Schnittstelle, typischerweise mit vier Leitungen: SCLK (Serial Clock), SDO (Serial Data Out), SDI (Serial Data In) und CS (Chip Select). Der Mikrocontroller synchronisiert die Datenübertragung über den Takt (SCLK) und sendet Befehle (SDI) sowie empfängt die konvertierten ADC-Daten (SDO). Der CS-Pin wählt den ADC aus, wenn mehrere SPI-Geräte an einem Bus angeschlossen sind.
Welchen Vorteil bieten die differenziellen Eingänge gegenüber Single-Ended-Eingängen?
Differenzielle Eingänge sind deutlich unempfindlicher gegenüber externen Störsignalen, da sie die Differenz zwischen zwei Signalleitungen messen und so Gleichtaktstörungen, die auf beiden Leitungen gleich auftreten, effektiv herausfiltern können. Dies resultiert in einem besseren Signal-Rausch-Verhältnis und präziseren Messungen, besonders bei schwachen Signalen oder in verrauschten Umgebungen.
Ist der MCP3304-CI/P für den Einsatz in rauen Umgebungen geeignet?
Ja, der MCP3304-CI/P verfügt über einen weiten Betriebstemperaturbereich von -40°C bis +125°C, was ihn für anspruchsvolle industrielle und automobile Anwendungen qualifiziert. Die differenziellen Eingänge tragen zusätzlich zur Robustheit gegenüber elektrischen Störungen bei.
Kann ich den MCP3304-CI/P mit verschiedenen Mikrocontrollern verwenden?
Ja, dank seiner standardisierten seriellen SPI-Schnittstelle ist der MCP3304-CI/P mit einer Vielzahl von Mikrocontrollern von Herstellern wie Microchip (PIC), Atmel (AVR), STM32, Raspberry Pi Pico und vielen anderen kompatibel, sofern diese eine SPI-Master-Funktion unterstützen.
Wie beeinflusst die Versorgungsspannung die Leistung des ADC?
Die Versorgungsspannung (Vdd) des MCP3304-CI/P bestimmt maßgeblich den maximalen Eingangsbereich des Analog-Signals, das der ADC messen kann. Ein höherer Vdd ermöglicht die Messung höherer Spannungen. Die Genauigkeit und die Abtastrate sind für den angegebenen Spannungsbereich optimiert. Es ist wichtig, die Spezifikationen des Datenblatts für den genauen Zusammenhang zu konsultieren.
Was ist der Unterschied zwischen MCP3304-CI/P und einem 12-Bit ADC?
Ein 13-Bit ADC bietet mit 8192 Stufen eine doppelt so feine Auflösung wie ein 12-Bit ADC (4096 Stufen). Dies bedeutet, dass der 13-Bit Wandler kleinere Änderungen im analogen Signal erkennen und digital darstellen kann, was zu einer insgesamt höheren Messgenauigkeit führt, insbesondere bei der Erfassung von sehr feinen Signaldetails.
