MCP3304-BI/SL – Der Schlüssel zu präziser Analog-Digital-Wandlung für anspruchsvolle Projekte
Suchen Sie nach einer zuverlässigen Lösung, um analoge Signale mit hoher Auflösung und Genauigkeit in digitale Daten umzuwandeln? Der MCP3304-BI/SL ist die ideale Wahl für Entwickler, Ingenieure und Hobbyisten, die eine fortschrittliche 13-Bit A/D-Wandlung mit mehreren Kanälen und differenziellen Eingängen für ihre elektronischen Schaltungen benötigen. Dieses Bauteil löst das Problem der ungenauen oder begrenzten Erfassung analoger Messwerte und eröffnet neue Möglichkeiten für die Signalverarbeitung und Systemsteuerung.
Überlegene Präzision und Flexibilität: Warum MCP3304-BI/SL?
Im Vergleich zu einfachen 8- oder 10-Bit A/D-Wandlern bietet der MCP3304-BI/SL eine signifikant höhere Auflösung von 13 Bit. Dies bedeutet, dass er feinere Abstufungen in analogen Signalen erkennen und digitalisieren kann, was zu einer deutlich verbesserten Messgenauigkeit führt. Die vier unabhängigen Kanäle ermöglichen die simultane Erfassung mehrerer analoger Quellen, während die differenziellen Eingänge das Rauschen minimieren und präzisere Messungen in Umgebungen mit hoher elektrischer Störanfälligkeit ermöglichen. Diese Kombination aus hoher Auflösung, Mehrkanaligkeit und differenziellen Eingängen macht den MCP3304-BI/SL zu einer überlegenen Wahl für anspruchsvolle Anwendungen, bei denen Kompromisse bei der Datenqualität nicht akzeptabel sind.
Detaillierte technische Spezifikationen und Vorteile
Der MCP3304-BI/SL ist ein leistungsstarker Analog-Digital-Wandler von Microchip Technology, der speziell für Anwendungen entwickelt wurde, bei denen eine hohe Präzision und Flexibilität bei der Erfassung analoger Signale gefragt ist. Seine Kernkompetenz liegt in der Fähigkeit, analoge Spannungen mit einer Auflösung von 13 Bit in digitale Werte zu übersetzen. Diese hohe Auflösung ermöglicht die Erfassung kleinster Signaländerungen, was für präzise Messungen in wissenschaftlichen Instrumenten, industriellen Steuerungen, Audioverarbeitung und batteriebetriebenen Geräten unerlässlich ist.
- 13-Bit Auflösung: Bietet eine feine Abstufung der analogen Signale, was zu einer erhöhten Genauigkeit und detaillierteren Datenerfassung führt. Dies ist entscheidend für Anwendungen, die eine präzise Messung erfordern.
- 4 Kanal – Differenzieller Eingang: Ermöglicht die gleichzeitige Erfassung von vier unabhängigen analogen Signalen. Die differenziellen Eingänge sind besonders vorteilhaft, da sie Gleichtaktstörungen und Rauschen unterdrücken, was zu saubereren und zuverlässigeren Messungen führt, selbst in rauen Umgebungen.
- Serielle Schnittstelle (SPI): Nutzt das Standard-SPI-Protokoll für eine einfache Integration in Mikrocontrollersysteme. Dies vereinfacht die Anbindung und reduziert den Aufwand für die Datenübertragung.
- Geringer Stromverbrauch: Optimiert für energieeffiziente Anwendungen, was ihn ideal für batteriebetriebene Geräte und IoT-Anwendungen macht, bei denen die Lebensdauer der Batterie von größter Bedeutung ist.
- Breiter Versorgungsspannungsbereich: Ermöglicht flexible Einsatzmöglichkeiten in verschiedenen Systemen mit unterschiedlichen Spannungsanforderungen.
- Kompaktes SO-16 Gehäuse: Bietet eine platzsparende Lösung für Designs mit begrenztem Bauraum, was in vielen modernen elektronischen Geräten ein wichtiger Faktor ist.
Anwendungsgebiete für den MCP3304-BI/SL
Die vielseitigen Fähigkeiten des MCP3304-BI/SL eröffnen ein breites Spektrum an Anwendungsmöglichkeiten in verschiedenen Branchen und für unterschiedliche Projekte. Seine hohe Auflösung und die differenziellen Eingänge machen ihn zu einer idealen Wahl für präzise Mess- und Steuerungsaufgaben.
- Industrielle Automatisierung und Sensorik: Zur Erfassung von Signalen von industriellen Sensoren wie Drucksensoren, Temperatursensoren, Dehnungsmessstreifen und anderen analogen Messgrößen. Die differenziellen Eingänge sind hierbei besonders wertvoll zur Rauschunterdrückung in störungsbehafteten Umgebungen.
- Medizintechnik: Für die präzise Erfassung von Biosignalen wie EKG, EEG oder anderen physiologischen Messungen, bei denen höchste Genauigkeit und geringes Rauschen entscheidend sind.
- Audio- und Signalverarbeitung: Zur Digitalisierung von Audiosignalen mit hoher Klangtreue, für professionelle Audio-Interfaces, Messtechnik im Audiobereich oder für anspruchsvolle DIY-Audio-Projekte.
- Datenerfassungssysteme: Als Kernstück von Geräten zur Erfassung und Aufzeichnung von Messdaten in wissenschaftlichen Experimenten, Umweltmonitoring oder Leistungsanalysen.
- Robotik und Embedded Systems: Zur präzisen Steuerung von Motoren, zur Auswertung von Sensorwerten (z.B. für die Navigation oder Hinderniserkennung) und zur Implementierung komplexer Regelkreise.
- Test- und Messgeräte: Als Bestandteil von Oszilloskopen, Spektrumanalysatoren oder anderen Präzisionsmessinstrumenten, wo eine genaue Wandlung analoger Signale unerlässlich ist.
Technische Spezifikationen im Überblick
| Merkmal | Beschreibung |
|---|---|
| Typ A/D-Wandler | Seriell, Differenzieller Eingang |
| Auflösung | 13 Bit |
| Anzahl der Kanäle | 4 |
| Schnittstelle | SPI (Serial Peripheral Interface) |
| Versorgungsspannung (typisch) | 2.7V bis 5.5V |
| Stromaufnahme (typisch) | < 1 mA (im Betrieb), < 1 µA (im Standby) |
| Gehäusetyp | SO-16 (Small Outline Package) |
| Betriebstemperaturbereich | -40°C bis +85°C |
| Besonderheiten | Hohe Genauigkeit, geringes Rauschen durch differenzielle Eingänge |
FAQ – Häufig gestellte Fragen zu MCP3304-BI/SL – 13-bit serieller A/D-Wandler, 4-Kanal, Diff.-Eingang, SO-16
Was ist die Hauptfunktion des MCP3304-BI/SL?
Die Hauptfunktion des MCP3304-BI/SL ist die Umwandlung analoger Spannungssignale in digitale Daten. Er ermöglicht es Mikrocontrollern und anderen digitalen Systemen, Informationen von analogen Sensoren oder Quellen zu empfangen und zu verarbeiten.
Warum sind differenzielle Eingänge wichtig?
Differenzielle Eingänge sind wichtig, da sie Gleichtaktstörungen und unerwünschtes Rauschen unterdrücken können. Sie messen die Spannungsdifferenz zwischen zwei Punkten, was zu genaueren und robusteren Messungen führt, insbesondere in elektrisch verrauschten Umgebungen.
Ist der MCP3304-BI/SL für Anfänger geeignet?
Der MCP3304-BI/SL ist ein leistungsfähiges Bauteil mit einer 13-Bit Auflösung und SPI-Schnittstelle. Während er für fortgeschrittene Hobbyisten und Profis gut geeignet ist, erfordert die Implementierung Grundkenntnisse in digitaler Elektronik und Mikrocontroller-Programmierung. Anfänger sollten sich mit einfacheren A/D-Wandlern vertraut machen, bevor sie sich diesem widmen.
Welche Art von Mikrocontrollern kann ich mit dem MCP3304-BI/SL verwenden?
Sie können den MCP3304-BI/SL mit nahezu jedem Mikrocontroller verwenden, der über eine SPI-Schnittstelle verfügt. Dies schließt populäre Familien wie Arduino, ESP32, PIC, STM32 und viele andere ein.
Wie beeinflusst die 13-Bit Auflösung die Messgenauigkeit?
Eine höhere Bit-Auflösung bedeutet mehr diskrete Schritte, in die ein analoges Signal unterteilt werden kann. Bei 13 Bit gibt es 2^13 = 8192 mögliche digitale Werte. Dies ermöglicht eine feinere Erfassung von Signaländerungen im Vergleich zu Wandlern mit geringerer Auflösung (z.B. 8 oder 10 Bit), was zu einer verbesserten Genauigkeit und Detailtreue bei der Messung führt.
Kann der MCP3304-BI/SL für Audioanwendungen verwendet werden?
Ja, mit seiner 13-Bit Auflösung und den differenziellen Eingängen ist der MCP3304-BI/SL gut für verschiedene Audioanwendungen geeignet, insbesondere dort, wo eine hohe Klangqualität und Rauschunterdrückung erforderlich sind, wie z.B. in professionellen Audio-Interfaces oder Messgeräten.

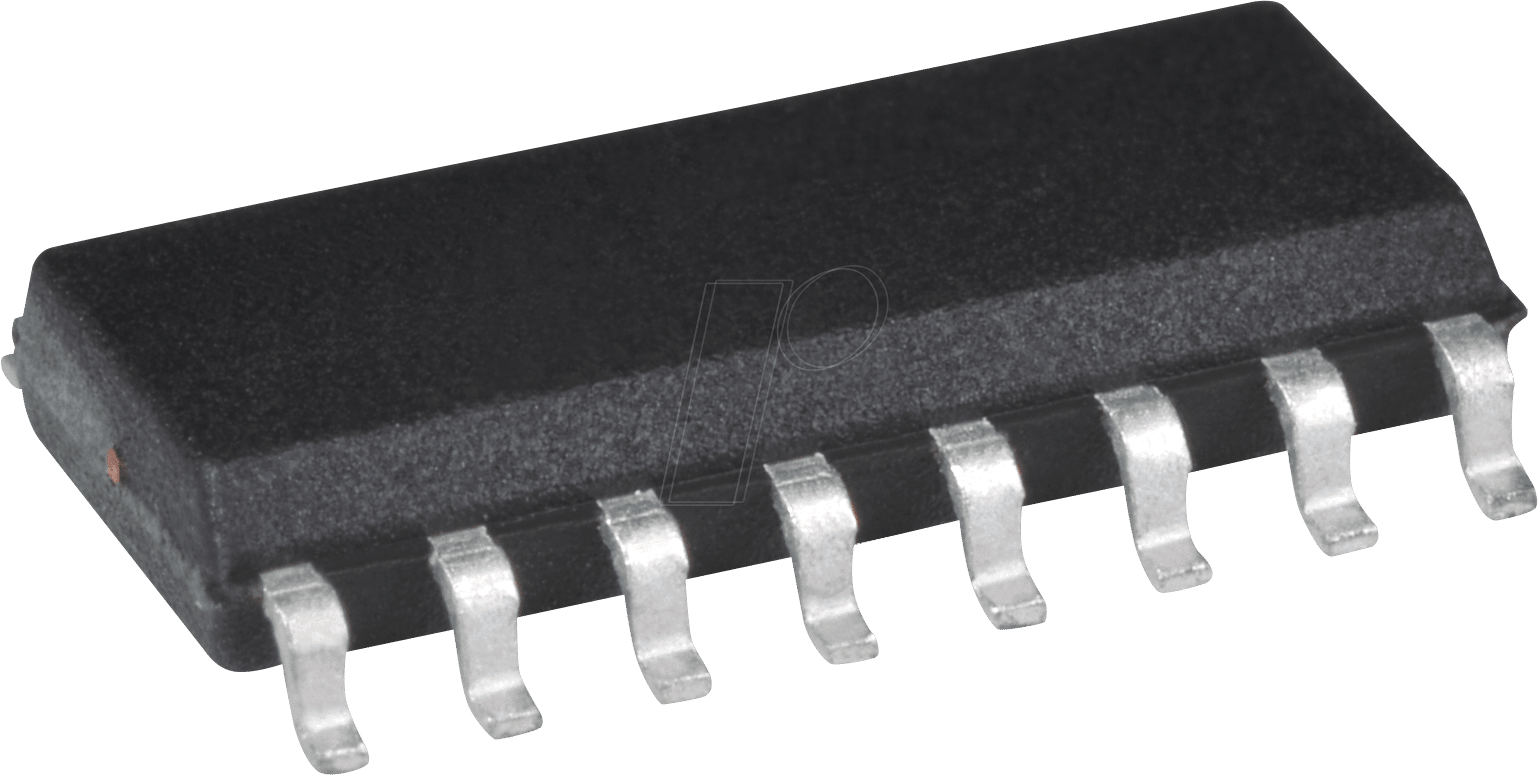

Was bedeutet das SO-16 Gehäuse?
SO-16 steht für Small Outline Package mit 16 Pins. Dies ist ein gängiges Oberflächenmontage-Gehäuse, das eine relativ kleine Grundfläche auf der Leiterplatte einnimmt und daher gut für Designs mit begrenztem Platzangebot geeignet ist.
