MCP23018-E/SP: Erweitere Deine Möglichkeiten mit diesem 16-Bit I2C-Bus I/O-Expander
Träumst du von komplexen Elektronikprojekten, die über die Grenzen deiner aktuellen Mikrocontroller-Pins hinausgehen? Der MCP23018-E/SP I2C-Bus I/O-Expander im PDIP-28 Gehäuse ist deine Eintrittskarte in eine Welt grenzenloser Kreativität. Dieses kleine, aber leistungsstarke IC bietet dir 16 zusätzliche, individuell konfigurierbare I/O-Pins, die deine Projekte auf ein neues Level heben. Stell dir vor, was du alles erschaffen kannst, wenn du plötzlich Zugriff auf mehr digitale Eingänge, Ausgänge oder sogar Interrupt-Quellen hast! Von intelligenten Hausautomationssystemen bis hin zu komplexen Robotik-Anwendungen – der MCP23018-E/SP ist der Schlüssel zu deinen ambitioniertesten Ideen.
Die Power der Einfachheit: I2C-Kommunikation
Der MCP23018-E/SP kommuniziert über den weit verbreiteten I2C-Bus, was die Integration in bestehende Projekte denkbar einfach macht. I2C, auch bekannt als Two-Wire Interface (TWI), benötigt nur zwei Leitungen (SDA und SCL) für die Kommunikation mit dem Mikrocontroller, wodurch wertvolle Pins für andere Funktionen frei bleiben. Das bedeutet weniger Kabelsalat, einfachere Schaltungen und mehr Platz für deine kreativen Ideen. Die Adressierung des MCP23018-E/SP kann über drei Adressleitungen konfiguriert werden, wodurch du bis zu acht dieser Chips an einem einzigen I2C-Bus betreiben und somit bis zu 128 zusätzliche I/O-Pins hinzufügen kannst! Eine unglaubliche Flexibilität für wachsende und komplexe Projekte.
Dieser I/O-Expander ist nicht nur einfach zu integrieren, sondern auch äußerst effizient. Die interne Architektur des MCP23018-E/SP ist darauf ausgelegt, den Stromverbrauch zu minimieren, was ihn ideal für batteriebetriebene Anwendungen macht. Du kannst also deine Projekte nicht nur erweitern, sondern auch energieeffizienter gestalten.
Technische Details, die überzeugen
Der MCP23018-E/SP ist mehr als nur ein einfacher I/O-Expander. Er ist ein robustes und vielseitiges Werkzeug, das für eine Vielzahl von Anwendungen geeignet ist. Hier sind einige der wichtigsten technischen Spezifikationen:
- Anzahl der I/O-Pins: 16 (individuell als Eingang oder Ausgang konfigurierbar)
- Kommunikationsschnittstelle: I2C (bis zu 100 kHz Standard-Mode, bis zu 400 kHz Fast-Mode)
- Betriebsspannung: 1,8 V bis 5,5 V
- Betriebstemperaturbereich: -40°C bis +85°C (Industriequalität)
- Adressierung: Bis zu 8 Geräte an einem I2C-Bus (durch Konfiguration der Adressleitungen)
- Interrupt-Ausgang: Konfigurierbar für verschiedene Ereignisse (z.B. Pegeländerung an einem Eingang)
- Polaritätsinversion: Individuell für jeden I/O-Pin konfigurierbar
- Pull-up-Widerstände: Interne Pull-up-Widerstände (100 kΩ) für jeden I/O-Pin

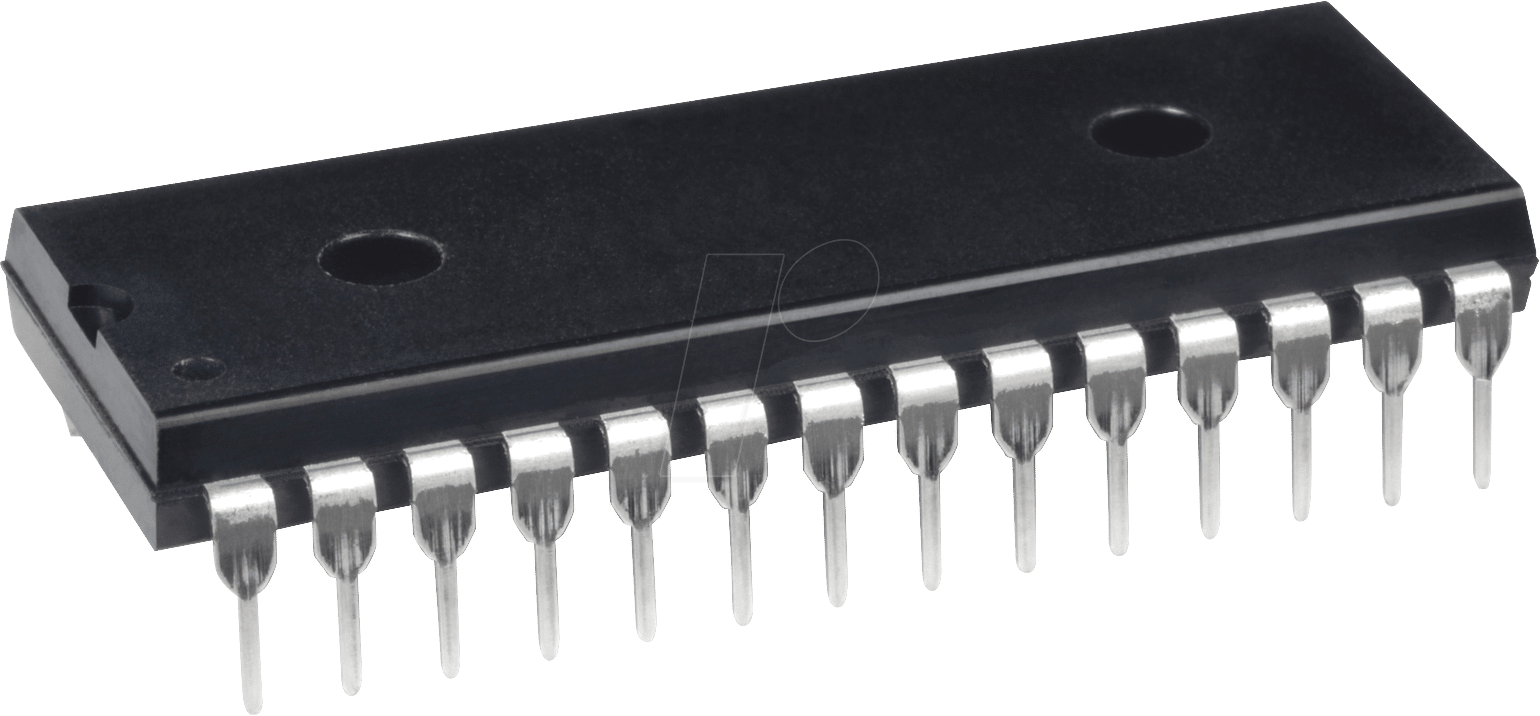

- Gehäuse: PDIP-28 (Plastic Dual In-line Package)
Die Flexibilität des MCP23018-E/SP zeigt sich auch in den konfigurierbaren Interrupt-Funktionen. Jeder I/O-Pin kann so eingestellt werden, dass er bei einer Pegeländerung einen Interrupt auslöst. Dies ermöglicht eine effiziente Echtzeit-Reaktion auf externe Ereignisse, ohne dass der Mikrocontroller ständig die Eingänge abfragen muss. Das spart Rechenleistung und ermöglicht eine schnellere Reaktionszeit.
Die internen Pull-up-Widerstände vereinfachen die Schaltungsentwicklung erheblich. Du musst keine externen Widerstände hinzufügen, um undefinierte Zustände an den Eingängen zu vermeiden. Das spart Platz, Kosten und Zeit.
Anwendungsbereiche: Von Hobby bis Industrie
Die Anwendungsbereiche des MCP23018-E/SP sind nahezu unbegrenzt. Hier sind einige Beispiele, die dich inspirieren sollen:
- Hausautomation: Steuerung von Lichtern, Jalousien, Heizung und anderen Geräten
- Robotik: Ansteuerung von Motoren, Sensoren und anderen Aktuatoren
- Sensornetzwerke: Erfassung von Daten von verschiedenen Sensoren (Temperatur, Feuchtigkeit, Druck usw.)
- LED-Anzeigen: Ansteuerung von LED-Matrizen oder Segmentanzeigen
- Tastatur- und Button-Matrixen: Auslesen von komplexen Tastaturen oder Button-Matrixen
- Industrielle Steuerung: Steuerung von Maschinen und Anlagen
- Prototyping: Schnelle und einfache Erweiterung der I/O-Kapazität von Mikrocontrollern
Stell dir vor, du baust ein intelligentes Bewässerungssystem für deinen Garten. Mit dem MCP23018-E/SP kannst du mehrere Feuchtigkeitssensoren anschließen und Ventile steuern, um deine Pflanzen optimal zu versorgen. Oder du entwickelst ein komplexes Robotik-Projekt, das viele Sensoren und Aktuatoren benötigt. Der MCP23018-E/SP hilft dir, die benötigte I/O-Kapazität bereitzustellen, ohne deinen Mikrocontroller zu überlasten.
Warum der MCP23018-E/SP die richtige Wahl ist
In einer Welt, in der Zeit und Ressourcen kostbar sind, bietet der MCP23018-E/SP eine unschlagbare Kombination aus Leistung, Flexibilität und Benutzerfreundlichkeit. Er ermöglicht es dir, deine Projekte schneller zu realisieren, deine Kreativität voll auszuleben und deine Ideen in die Realität umzusetzen. Mit seiner einfachen Integration, den vielseitigen Funktionen und der robusten Bauweise ist er der ideale I/O-Expander für Hobbyisten, Studenten und professionelle Ingenieure gleichermaßen.
Bestelle deinen MCP23018-E/SP noch heute und entdecke die unendlichen Möglichkeiten, die dieser kleine Chip bietet. Lass deiner Fantasie freien Lauf und erschaffe etwas Großartiges!
Technische Daten im Überblick
| Eigenschaft | Wert |
|---|---|
| Anzahl der I/O-Pins | 16 |
| Kommunikationsschnittstelle | I2C |
| Betriebsspannung | 1,8 V bis 5,5 V |
| Betriebstemperaturbereich | -40°C bis +85°C |
| Gehäuse | PDIP-28 |
FAQ – Häufig gestellte Fragen zum MCP23018-E/SP
Hier findest du Antworten auf häufig gestellte Fragen zum MCP23018-E/SP. Solltest du weitere Fragen haben, kontaktiere uns gerne!
1. Was ist ein I2C-Bus I/O-Expander und wozu brauche ich ihn?
Ein I2C-Bus I/O-Expander, wie der MCP23018-E/SP, erweitert die Anzahl der digitalen Ein- und Ausgänge eines Mikrocontrollers. Er ist nützlich, wenn dein Projekt mehr I/O-Pins benötigt, als dein Mikrocontroller zur Verfügung stellt. Er ermöglicht es dir, mehr Sensoren, Aktuatoren oder andere Geräte anzuschließen, ohne aufwendige Schaltungskonstruktionen in Kauf nehmen zu müssen.
2. Wie viele MCP23018-E/SP kann ich an einen I2C-Bus anschließen?
Du kannst bis zu acht MCP23018-E/SP an einen I2C-Bus anschließen. Jeder Chip benötigt eine eindeutige I2C-Adresse, die über die drei Adressleitungen (A0, A1, A2) konfiguriert wird.
3. Welche Betriebsspannung wird für den MCP23018-E/SP benötigt?
Der MCP23018-E/SP kann mit einer Betriebsspannung von 1,8 V bis 5,5 V betrieben werden. Dies macht ihn kompatibel mit einer Vielzahl von Mikrocontrollern und Systemen.
4. Kann ich die I/O-Pins des MCP23018-E/SP sowohl als Eingänge als auch als Ausgänge verwenden?
Ja, jeder der 16 I/O-Pins kann individuell als Eingang oder Ausgang konfiguriert werden. Diese Flexibilität macht den MCP23018-E/SP zu einem sehr vielseitigen Bauelement.
5. Was bedeutet PDIP-28?
PDIP-28 steht für „Plastic Dual In-line Package“ mit 28 Pins. Es handelt sich um ein gängiges Gehäuse für integrierte Schaltungen. Der Zusatz „PDIP“ weist auf ein Kunststoffgehäuse hin, während „28“ die Anzahl der Pins angibt.
6. Brauche ich externe Pull-up-Widerstände für die I/O-Pins?
Nein, der MCP23018-E/SP verfügt über interne Pull-up-Widerstände (100 kΩ) für jeden I/O-Pin. Diese können bei Bedarf aktiviert werden, wodurch externe Widerstände in vielen Fällen überflüssig werden.
7. Wie konfiguriere ich die I2C-Adresse des MCP23018-E/SP?
Die I2C-Adresse wird über die drei Adressleitungen (A0, A1, A2) konfiguriert. Diese Leitungen können entweder mit VDD (logisch 1) oder GND (logisch 0) verbunden werden. Durch die Kombination dieser drei Bits erhält man acht verschiedene Adressen.
