Erweitern Sie Ihre Mikrocontroller-Kapazitäten mit dem MCP23018-E/SO I2C-Bus I/O Expander
Für Entwickler und Bastler, die an die Grenzen der verfügbaren GPIO-Pins ihrer Mikrocontroller stoßen, bietet der MCP23018-E/SO eine elegante und kosteneffiziente Lösung. Dieses 16-Bit I2C-Bus I/O-Erweiterungsmodul in einem platzsparenden SOIC-28-Gehäuse ermöglicht es Ihnen, die Anzahl der digitalen Ein- und Ausgänge Ihres Systems signifikant zu erhöhen, ohne die Komplexität der Ansteuerung zu erhöhen. Ideal für anspruchsvolle Projekte, die eine Vielzahl von Sensoren, Aktoren oder Displays integrieren müssen.
Maximale Flexibilität mit 16-Bit I/O
Der Kernvorteil des MCP23018-E/SO liegt in seiner Fähigkeit, nicht weniger als 16 digitale I/O-Pins über eine einzige I2C-Schnittstelle bereitzustellen. Dies bedeutet, dass Sie mit nur zwei Steuerleitungen (SDA und SCL) und einer Stromversorgung die Funktionalität Ihres Mikrocontrollers um ein Vielfaches erweitern können. Jeder der 16 Pins kann individuell als Eingang oder Ausgang konfiguriert werden, was eine beispiellose Anpassungsfähigkeit für unterschiedlichste Applikationen ermöglicht. Ob Sie eine große Anzahl von LEDs steuern, Eingaben von vielen Tastern verarbeiten oder eine Kombination aus beidem implementieren möchten – der MCP23018-E/SO meistert diese Herausforderungen mühelos.
Überlegene Anbindung und einfache Integration
Im Vergleich zu anderen I/O-Erweiterungslösungen, die oft proprietäre oder parallel angebundene Schnittstellen nutzen, glänzt der MCP23018-E/SO durch seine Nutzung des etablierten und weit verbreiteten I2C-Busses. Diese Standardisierung vereinfacht die Integration in bestehende Systeme erheblich und minimiert den Bedarf an zusätzlichen Pins auf dem Hauptcontroller. Darüber hinaus unterstützt der I2C-Bus Multi-Master-Konfigurationen, was bedeutet, dass Sie mehrere MCP23018-Chips (oder andere I2C-Geräte) an denselben Bus anschließen und über individuelle Adressen ansprechen können. Diese Skalierbarkeit ist ein entscheidender Vorteil für komplexere Projekte, bei denen die I/O-Anforderungen stetig wachsen.
Erweiterte Funktionalität für anspruchsvolle Designs
Der MCP23018-E/SO geht über die reine Pin-Erweiterung hinaus und bietet integrierte Funktionen, die Ihre Entwicklungsarbeit erleichtern. Dazu gehören:
- Konfigurierbare Pull-Up-Widerstände: Integrierte Pull-up-Widerstände an den Eingangspins eliminieren die Notwendigkeit externer Komponenten und vereinfachen das Schaltungsdesign, insbesondere bei der Anbindung von Schaltern und Tastern.
- Interrupt-Generierung: Die Fähigkeit, Interrupts bei Zustandsänderungen an bestimmten Pins zu generieren, ermöglicht es Ihrem Mikrocontroller, effizient auf externe Ereignisse zu reagieren, anstatt kontinuierlich die Pins abzufragen (Polling). Dies spart wertvolle Rechenressourcen.
- Programmierbare invertierende/nicht-invertierende Ausgabe: Diese Flexibilität erlaubt es, die Logik der Ausgänge an die Anforderungen der angeschlossenen Peripherie anzupassen, was die Software-Implementierung vereinfacht.
- Energiesparende Betriebsmodi: Der Chip unterstützt verschiedene Energiesparmodi, was ihn ideal für batteriebetriebene Anwendungen macht, bei denen eine effiziente Energienutzung entscheidend ist.
Technische Spezifikationen und herausragende Merkmale
Der MCP23018-E/SO zeichnet sich durch seine robusten technischen Spezifikationen aus, die ihn zu einer zuverlässigen Wahl für professionelle Elektronikentwicklungen machen.
| Merkmal | Spezifikation |
|---|---|
| Hersteller | Microchip Technology |
| Typ | I2C-Bus I/O-Erweiterung |
| Anzahl der I/O-Pins | 16 (8 pro Port A und Port B) |

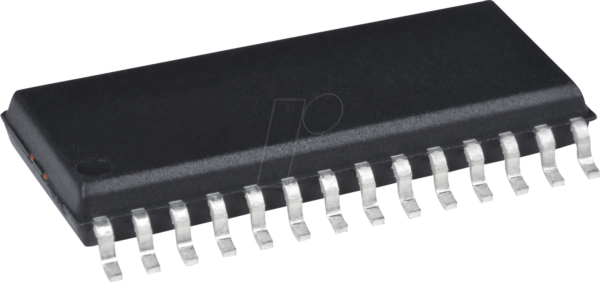

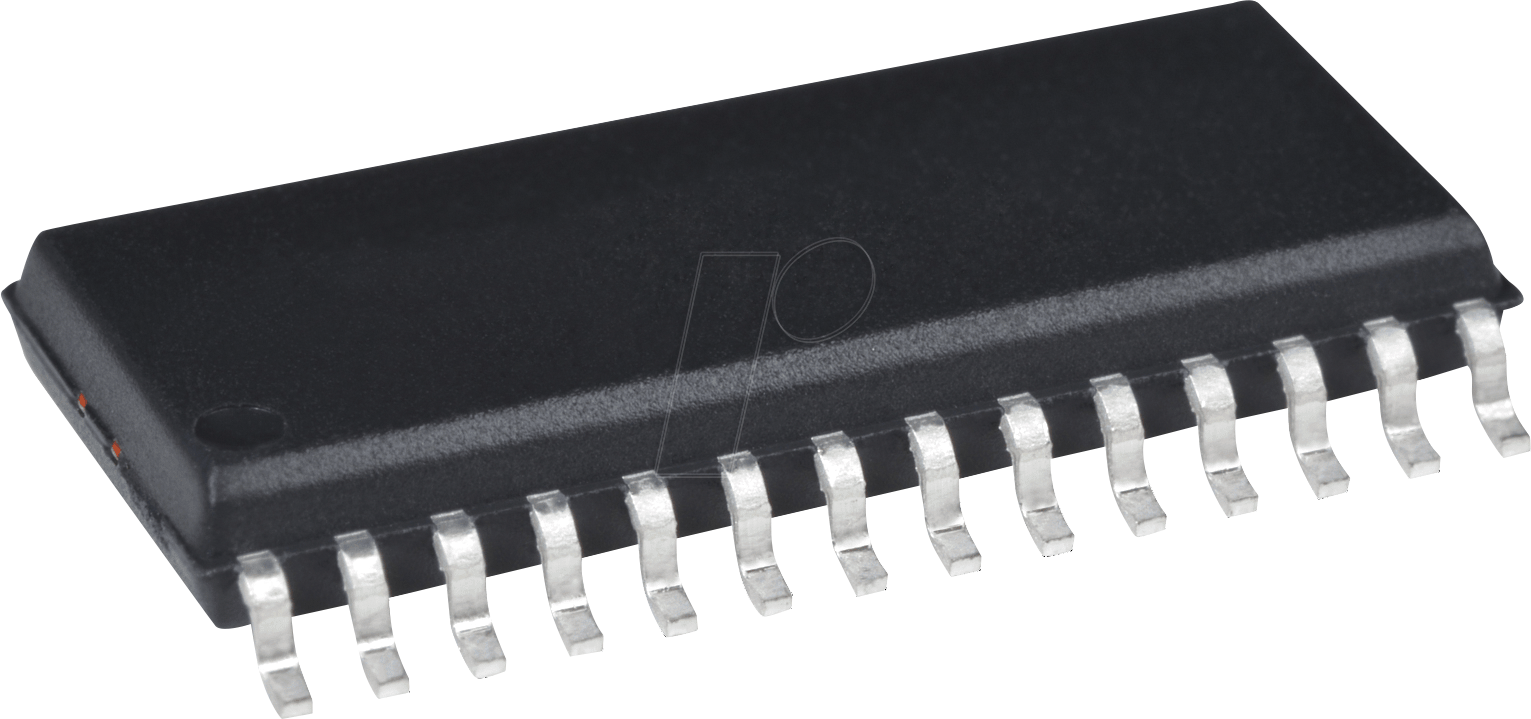

| Gehäuseform | SOIC-28 (Small Outline Integrated Circuit) |
| Betriebsspannung | 1.8V bis 5.5V |
| I2C-Kommunikationsgeschwindigkeit | Bis zu 400 kHz (Fast Mode) |
| Konfiguration pro Pin | Eingang, Ausgang, Pull-up aktiviert/deaktiviert |
| Interrupt-Funktionalität | Ja, konfigurierbar pro Pin und Port |
| Besonderheiten | Integrierte Pull-up-Widerstände, programmierbare Polarität der Ausgänge |
Vielseitige Einsatzmöglichkeiten in unterschiedlichsten Branchen
Die breite Palette an Funktionen und die einfache Integration machen den MCP23018-E/SO zu einem unentbehrlichen Baustein in zahlreichen Anwendungsbereichen:
- Industrielle Automatisierung: Zur Anbindung von Sensoren, Schaltern und Aktoren in Produktionsanlagen zur Überwachung und Steuerung von Prozessen.
- IoT-Geräte: Zur Erweiterung der I/O-Fähigkeiten von Gateway-Geräten und intelligenten Sensoren in vernetzten Umgebungen.
- Robotik: Zur Steuerung von Motoren, Servos und zur Erfassung von Daten von einer Vielzahl von Sensoren für autonome Roboter.
- Verbraucherelektronik: In komplexen Bedienelementen, Steuerplatinen für Haushaltsgeräte oder in benutzerdefinierten Entertainment-Systemen.
- Prototyping und Hobby-Elektronik: Als flexible Lösung für Maker und Entwickler, um komplexere Schaltungen zu realisieren, ohne auf leistungsstärkere, aber teurere Mikrocontroller umsteigen zu müssen.
- Medizintechnik: In Geräten, die eine präzise Steuerung und Datenerfassung erfordern, wo Zuverlässigkeit und Effizienz oberste Priorität haben.
Optimierung Ihrer Schaltungsarchitektur
Durch die Auswahl des MCP23018-E/SO entscheiden Sie sich für eine Lösung, die die Komplexität Ihrer Leiterplatten reduziert und die Montage vereinfacht. Die Platzierung von 16 I/O-Pins auf einem einzelnen Bauteil mit einer I2C-Schnittstelle minimiert die Notwendigkeit für aufwendige Routing-Pfade und spart wertvollen Platz auf der Platine. Dies ist besonders relevant für kompakte Designs, bei denen jeder Millimeter zählt. Die Reduzierung der Anzahl externer Komponenten durch integrierte Pull-ups trägt weiter zur Kosteneffizienz und zur Verringerung potenzieller Fehlerquellen bei.
FAQ – Häufig gestellte Fragen zu MCP23018-E/SO – I2C-Bus I/O Erweiterung, 16bit, SOIC-28
Wie viele I/O-Pins kann der MCP23018-E/SO maximal erweitern?
Der MCP23018-E/SO bietet insgesamt 16 digitale Ein- und Ausgänge, aufgeteilt in zwei 8-Bit-Ports (Port A und Port B).
Ist der MCP23018-E/SO mit allen Mikrocontrollern kompatibel, die eine I2C-Schnittstelle haben?
Ja, solange Ihr Mikrocontroller eine I2C-Master-Schnittstelle (SDA und SCL) implementiert, können Sie den MCP23018-E/SO problemlos integrieren. Die unterstützte Betriebsspannung von 1.8V bis 5.5V macht ihn zudem mit einer breiten Palette von Logikpegeln kompatibel.
Kann ich mehrere MCP23018-E/SO Bausteine an denselben I2C-Bus anschließen?
Ja, das ist ein großer Vorteil des I2C-Busses. Sie können mehrere MCP23018-Chips oder andere I2C-Geräte an denselben Bus anschließen, indem Sie jedem Chip eine eindeutige I2C-Adresse zuweisen. Der MCP23018 bietet hierfür Konfigurationsmöglichkeiten der Geräteadresse.
Benötige ich externe Pull-Up-Widerstände für die Eingangspins des MCP23018-E/SO?
Nein, der MCP23018-E/SO verfügt über integrierte, konfigurierbare Pull-Up-Widerstände, die Sie für jeden Eingangspin aktivieren können. Dies erspart Ihnen die Notwendigkeit, externe Widerstände zu verdrahten.
Wie werden die Pins des MCP23018-E/SO konfiguriert (Eingang oder Ausgang)?
Die Konfiguration jedes einzelnen Pins als Ein- oder Ausgang erfolgt über Register, die Sie über die I2C-Schnittstelle ansprechen. Dies geschieht in der Regel über spezielle Konfigurationsregister beim Initialisieren des Bausteins.
Welche Vorteile bietet die Interrupt-Funktion des MCP23018-E/SO?
Die Interrupt-Funktion ermöglicht es Ihrem Mikrocontroller, auf Zustandsänderungen an bestimmten I/O-Pins aufmerksam gemacht zu werden, ohne ständig die Pins abfragen zu müssen. Dies reduziert die CPU-Last und macht Ihr System reaktionsschneller und energieeffizienter.
Ist das SOIC-28-Gehäuse für die Durchsteckmontage (Through-Hole) oder Oberflächenmontage (SMD) geeignet?
Das SOIC-28-Gehäuse ist für die Oberflächenmontage (SMD – Surface Mount Device) konzipiert. Dies ist ein Standardformat für viele moderne Elektronikplatinen.
