Erweitern Sie Ihre Projekte mit der MCP23017-E/ML I/O-Erweiterung
Sie stoßen in Ihren Elektronik- und IT-Projekten regelmäßig an die Grenzen der verfügbaren Ein- und Ausgänge Ihrer Mikrocontroller? Die MCP23017-E/ML I/O-Erweiterung ist die ultimative Lösung, um die Funktionalität Ihrer Systeme signifikant zu erweitern und komplexe Steuerungsaufgaben zu realisieren. Dieses hochintegrierte Bauteil ist ideal für Entwickler, Bastler und Ingenieure, die mehr Flexibilität und Kontrolle über ihre Hardware wünschen, ohne aufwendige Neukonstruktionen vornehmen zu müssen.
Die Überlegenheit der MCP23017-E/ML I/O-Erweiterung
Im Vergleich zu herkömmlichen Methoden, bei denen zusätzliche Mikrocontroller oder komplexe Multiplexing-Schaltungen notwendig wären, bietet die MCP23017-E/ML eine integrierte und äußerst effiziente Lösung. Die 16 digitalen Ein- und Ausgänge, die über die I2C-Schnittstelle adressiert werden, sind mit nur wenigen Leitungen an den Host-Mikrocontroller angebunden. Dies reduziert nicht nur die Anzahl der benötigten Pins und die Komplexität der Verdrahtung, sondern spart auch wertvollen Platz auf der Platine. Die breite Spannungsunterstützung von 1,8V bis 5V ermöglicht den Einsatz in einer Vielzahl von Systemen, von Low-Power-Anwendungen bis hin zu etablierten 5V-Plattformen. Die QFN-28-Bauform ist für moderne, platzsparende Designs optimiert.
Umfassende Funktionalität und flexible Konfiguration
Die MCP23017-E/ML bietet eine beeindruckende Bandbreite an Features, die sie zu einem unverzichtbaren Werkzeug für fortgeschrittene Elektronikprojekte machen:
- 16 Digitale I/O-Pins: Bietet eine signifikante Erweiterung der digitalen Ein- und Ausgangskapazitäten Ihres Systems. Diese Pins sind bidirektional konfigurierbar, was maximale Flexibilität bei der Anbindung von Sensoren, Aktoren, LEDs und Schaltern ermöglicht.
- I2C-Schnittstelle: Ermöglicht die einfache Kommunikation mit Mikrocontrollern über nur zwei Leitungen (SDA und SCL). Dies reduziert die Pin-Anzahl erheblich und vereinfacht das Design von komplexen Bussystemen. Die adressierbare Natur der I2C-Schnittstelle erlaubt die Anbindung mehrerer MCP23017-Bausteine auf demselben Bus.
- Programmierbare Ausgänge: Jeder der 16 Pins kann unabhängig voneinander als Eingang oder Ausgang konfiguriert werden. Dies ermöglicht eine dynamische Anpassung der Hardwarefunktionalität an die Anforderungen der jeweiligen Anwendung.
- Integrierte Pull-Up/Pull-Down-Widerstände: Optional aktivierbare interne Pull-Up- und Pull-Down-Widerstände für die Eingangspins vereinfachen die Anbindung von Tastern und Schaltern, da externe Widerstände oft überflüssig werden. Dies spart Bauteile und reduziert die Platiniengröße.
- Interrupt-Funktionalität: Die MCP23017-E/ML unterstützt Interrupt-Ausgänge für jeden Pin, die bei Pegeländerungen an den Eingängen ausgelöst werden können. Dies ermöglicht eine ereignisgesteuerte Verarbeitung und reduziert die Notwendigkeit ständigen Polling der Eingänge durch den Mikrocontroller, was die Energieeffizienz steigert.
- Register-basierte Konfiguration: Die gesamte Funktionalität, einschließlich I/O-Richtung, Pull-Up/Down-Konfiguration und Interrupt-Einstellungen, wird über eine Reihe von leicht zugänglichen Registern gesteuert. Dies ermöglicht eine präzise und softwaregesteuerte Anpassung der Hardware.
- Erweiterte I2C-Adressierung: Die I2C-Adresse kann über drei ADDR-Pins konfiguriert werden, was die Adressierung von bis zu acht MCP23017-Bausteinen auf demselben I2C-Bus ermöglicht.
Technische Spezifikationen im Detail
Die MCP23017-E/ML zeichnet sich durch ihre robusten technischen Eigenschaften aus, die sie für eine Vielzahl von Anwendungen qualifizieren:
| Merkmal | Beschreibung |
|---|---|
| Hersteller-Teilenummer | MCP23017-E/ML |
| Bauteiltyp | I/O-Erweiterung, 16-Bit, seriell, I2C |
| Betriebsspannung | 1,8 V bis 5 V (maximale Flexibilität für verschiedene Systeme) |

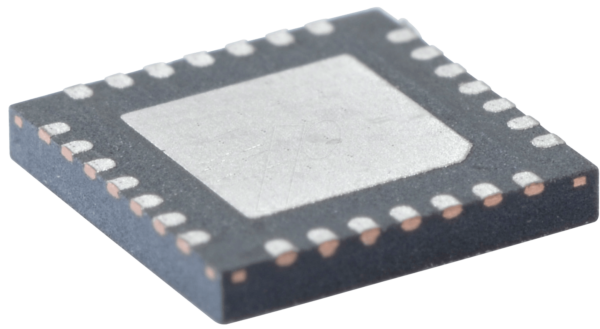

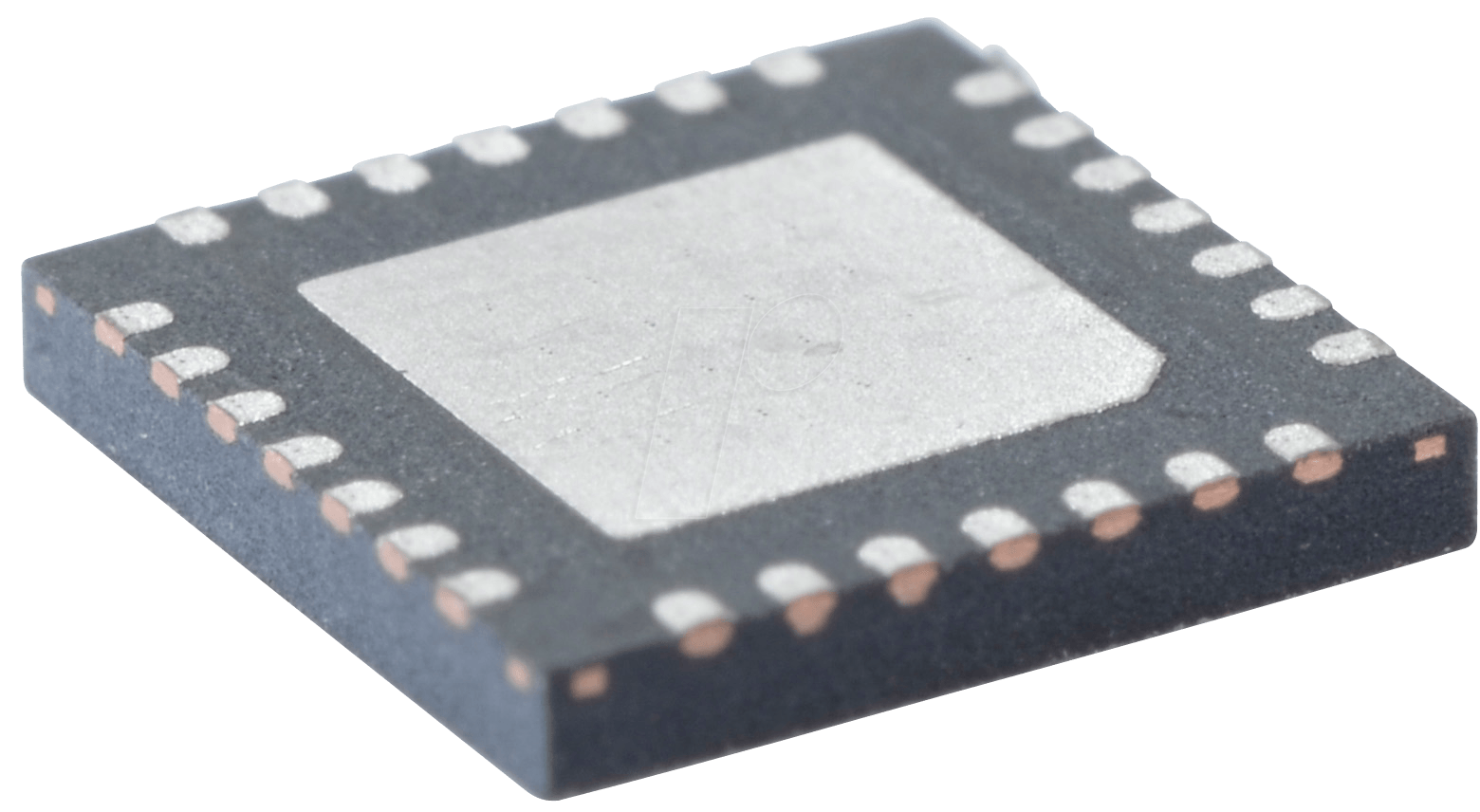

| Gehäuseform | QFN-28 (kompakt und ideal für SMD-Montage) |
| Anzahl I/O-Pins | 16 (bidirektional konfigurierbar) |
| Schnittstelle | I2C (seriell) |
| Temperaturbereich | Industriell (typischerweise -40°C bis +85°C, siehe spezifisches Datenblatt für genaue Angaben) |
| Verdrahtungsoptimierung | Reduzierte Pin-Anzahl im Vergleich zu diskreten Lösungen, vereinfachte Layouts |
Anwendungsgebiete: Wo die MCP23017-E/ML glänzt
Die Vielseitigkeit der MCP23017-E/ML öffnet Türen für zahlreiche Anwendungen in verschiedenen Sektoren:
- Smart Home und Gebäudeautomatisierung: Steuerung von Beleuchtungssystemen, Heizungs- und Lüftungsanlagen, Garagentoren, Jalousien und die Erfassung von Sensordaten wie Temperatur, Feuchtigkeit oder Anwesenheit.
- Industrielle Steuerungs- und Überwachungssysteme: Erweiterung von SPS-Systemen, Anbindung von Industrieelektronik, Überwachung von Maschinenstatus und Steuerung von Produktionsprozessen.
- Robotik und Mechatronik: Ansteuerung von Motoren und Servos, Erfassung von Sensorfeedback, Steuerung von Greifmechanismen und Erweiterung der Interaktionsmöglichkeiten von Robotern.
- Prototyping und Hobbyprojekte: Ideal für Arduino-, Raspberry Pi- und andere Mikrocontroller-basierte Projekte, bei denen mehr I/O-Ports benötigt werden, als der Haupt-Mikrocontroller bietet.
- Embedded Systems: Integration in kompakte elektronische Geräte zur Steuerung spezifischer Funktionen, z.B. in Messgeräten, Displays oder kleinen Konsolen.
- Automotive-Anwendungen: Erweiterung der I/O-Fähigkeiten in Bordelektroniksystemen, z.B. für die Steuerung von Anzeigen, Schaltern oder die Erfassung von Fahrzeugdaten.
Häufig gestellte Fragen zu MCP23017-E/ML – I/O-Erweiterung, 16bit, 1,8 – 5V, Seriell, I2C, QFN-28
Was genau ist die Funktion der MCP23017-E/ML?
Die MCP23017-E/ML ist ein I/O-Erweiterungs-Chip, der über die I2C-Schnittstelle 16 zusätzliche digitale Ein- und Ausgänge für Mikrocontroller bereitstellt. Sie ermöglicht es, die Anzahl der steuerbaren Pins in einem Elektronikprojekt deutlich zu erhöhen, ohne die Komplexität der Anbindung wesentlich zu steigern.
Für wen ist die MCP23017-E/ML gedacht?
Dieses Bauteil richtet sich an Elektronikentwickler, Hobbyisten, Maker und Ingenieure, die ihre Mikrocontroller-Projekte um zusätzliche Ein- und Ausgänge erweitern möchten. Dies ist besonders nützlich für Anwendungen, die viele Sensoren, Schalter, LEDs oder Aktoren steuern müssen.
Welche Vorteile bietet die I2C-Schnittstelle der MCP23017-E/ML?
Die I2C-Schnittstelle benötigt lediglich zwei Leitungen (SDA und SCL) zur Kommunikation, was den Verkabelungsaufwand und die benötigten Pins am Haupt-Mikrocontroller erheblich reduziert. Darüber hinaus ermöglicht die I2C-Technologie die Adressierung mehrerer MCP23017-Chips auf demselben Bus, was die Skalierbarkeit von Projekten erleichtert.
Kann die MCP23017-E/ML mit verschiedenen Spannungspegeln betrieben werden?
Ja, die MCP23017-E/ML unterstützt einen breiten Betriebsspannungsbereich von 1,8 Volt bis 5 Volt. Diese Flexibilität macht sie kompatibel mit einer Vielzahl von Mikrocontrollern und Systemen, unabhängig von deren spezifischer Betriebsspannung.
Wie viele MCP23017-Chips können maximal an einen I2C-Bus angeschlossen werden?
Durch die konfigurierbaren ADDR-Pins können bis zu acht MCP23017-Chips auf demselben I2C-Bus adressiert und voneinander unterschieden werden. Dies ermöglicht die Erweiterung auf bis zu 128 I/O-Pins (8 Chips x 16 Pins/Chip).
Sind externe Pull-Up-Widerstände für die Eingangspins erforderlich?
Nein, die MCP23017-E/ML verfügt über integrierte, programmierbare Pull-Up- und Pull-Down-Widerstände für jeden Eingangspin. Diese können softwareseitig aktiviert werden, was den Bedarf an externen Komponenten reduziert und das Schaltungsdesign vereinfacht.
Welche Art von Gehäuse hat die MCP23017-E/ML und welche Vorteile bietet es?
Die MCP23017-E/ML wird im QFN-28-Gehäuse geliefert. Dies ist ein oberflächenmontierbares Gehäuse (SMD), das sich durch seine geringe Bauhöhe und kompakte Größe auszeichnet. Es ist ideal für moderne, platzsparende Designs auf Leiterplatten.
