Erweitern Sie Ihre Mikrocontroller-Projekte mühelos mit der MCP23009-E/P I2C-Bus I/O Erweiterung
Sind Sie auf der Suche nach einer effizienten und skalierbaren Methode, um die Anzahl der digitalen Ein- und Ausgänge Ihres Mikrocontrollers zu erweitern? Der MCP23009-E/P, eine 8-Bit I2C-Bus I/O-Erweiterung im PDIP-18-Gehäuse, bietet genau diese Lösung. Er ist ideal für Entwickler, Hobbyisten und Ingenieure, die in Projekten mit begrenzten GPIO-Pins stecken und dennoch komplexe Steuerungsszenarien realisieren möchten.
Die Überlegenheit der MCP23009-E/P I2C-Erweiterung
Im Gegensatz zu herkömmlichen Methoden, die oft mehrere zusätzliche Mikrocontroller oder komplexe Multiplexer-Schaltungen erfordern, bietet der MCP23009-E/P eine integrierte und hochgradig effiziente Lösung. Die Kommunikation über den I2C-Bus minimiert die Anzahl der benötigten Steuerleitungen erheblich, was zu einer saubereren und einfacher zu realisierenden Hardware-Konfiguration führt. Dies spart nicht nur Platz auf Ihrer Platine, sondern reduziert auch die Komplexität des Designs und potenzielle Fehlerquellen. Die programmierbare Natur der GPIO-Ports, ob als Eingang oder Ausgang konfigurierbar, und die Möglichkeit, Pull-up-Widerstände zu aktivieren, machen ihn zu einem flexiblen Baustein für eine Vielzahl von Anwendungen.
Kernfunktionen und Vorteile des MCP23009-E/P
- Hohe Port-Dichte: Erweitert Ihre I/O-Fähigkeiten um 8 zusätzliche digitale Pins mit nur wenigen Steuerleitungen.
- I2C-Kommunikation: Ermöglicht die parallele Kommunikation mit mehreren Geräten auf demselben Bus, was die Pin-Effizienz maximiert.
- Programmierbare GPIOs: Konfigurieren Sie jeden Pin individuell als Ein- oder Ausgang für maximale Flexibilität.
- Integrierte Pull-up-Widerstände: Reduziert die Notwendigkeit externer Komponenten für viele Eingangsanwendungen.
- Zwei Adress-Pins: Ermöglicht die Adressierung von bis zu vier MCP23009-Bausteinen auf demselben I2C-Bus für noch größere Skalierbarkeit.
- Niedriger Stromverbrauch: Geeignet für batteriebetriebene und energiesensible Anwendungen.
- Robustes PDIP-18-Gehäuse: Ideal für Breadboarding und Prototyping sowie für smt-kompatible Anwendungen mit entsprechender Bestückung.
- Hohe Verarbeitungsgeschwindigkeit: Schnelle Datenübertragung über den I2C-Bus für reaktionsschnelle Steuerungen.
Technische Spezifikationen im Detail
Der MCP23009-E/P repräsentiert eine fortschrittliche Lösung für die Erweiterung digitaler Schnittstellen. Seine Fähigkeit, die Funktionalität von Mikrocontrollern, die oft durch die Anzahl der verfügbaren GPIO-Pins eingeschränkt sind, erheblich zu steigern, macht ihn zu einem unverzichtbaren Bestandteil moderner Elektronikprojekte. Die Implementierung des I2C-Protokolls (Inter-Integrated Circuit) ist ein Schlüsselfaktor für seine Effizienz. Dieses serielle Kommunikationsprotokoll verwendet nur zwei Hauptleitungen – SDA (Serial Data) und SCL (Serial Clock) – um mit einer Vielzahl von Peripheriegeräten auf einer gemeinsamen Platine zu kommunizieren. Dies reduziert signifikant die Verdrahtung und die Komplexität des Layouts, was insbesondere in platzbeschränkten Umgebungen oder bei der Entwicklung von mehrschichtigen Platinen von Vorteil ist.
Jeder der 8 GPIO-Pins des MCP23009 kann unabhängig voneinander als digitaler Eingang oder digitaler Ausgang konfiguriert werden. Diese Flexibilität ermöglicht es Entwicklern, die Hardware präzise an die Anforderungen ihrer spezifischen Anwendung anzupassen. Ob Sie LEDs steuern, Taster auslesen, Sensordaten erfassen oder externe Relais ansteuern – der MCP23009 bietet die notwendige Schnittstelle. Die Möglichkeit, optionale Pull-up-Widerstände für jeden Eingangspin zu aktivieren, vereinfacht die Anbindung von Schaltern und Tasten erheblich, da keine externen Pull-up-Widerstände mehr erforderlich sind. Dies spart nicht nur Platz und Komponenten, sondern reduziert auch die Fehleranfälligkeit bei der Montage.
Die Adressierung des MCP23009 wird durch zwei dedizierte Adressierungs-Pins (A0 und A1) gesteuert. Durch die Kombination dieser Pins können bis zu vier MCP23009-Geräte oder sogar Kombinationen mit anderen I2C-Geräten mit derselben Basisadresse auf demselben I2C-Bus betrieben werden. Dies ermöglicht eine nahezu unbegrenzte Erweiterung der I/O-Kapazitäten in einem Projekt, indem einfach weitere MCP23009-Module hinzugefügt werden. Diese Skalierbarkeit ist entscheidend für komplexe Systeme, die eine große Anzahl von Ein- und Ausgängen benötigen.

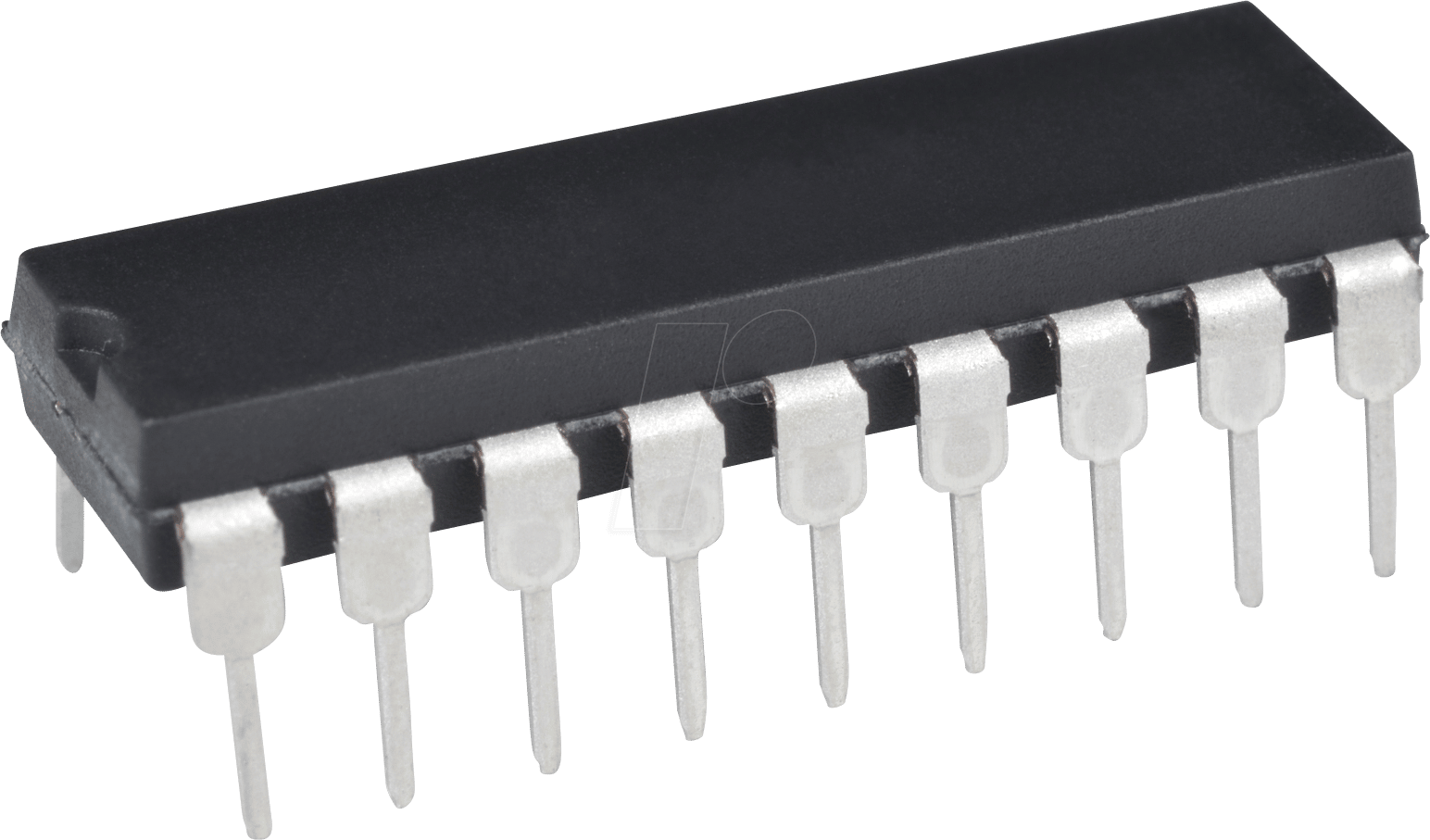

Das PDIP-18 (Plastic Dual In-line Package) Gehäuse ist eine traditionelle und weit verbreitete Gehäuseform, die sich besonders gut für das Prototyping auf Breadboards eignet. Die breiten Pins ermöglichen eine einfache und sichere Steckverbindung, was den Entwicklungsprozess beschleunigt und vereinfacht. Für die industrielle Fertigung und SMD-Anwendungen können entsprechende Bestückungsdienstleistungen oder alternative Gehäusevarianten in Betracht gezogen werden.
Einsatzmöglichkeiten und Anwendungsfelder
Die Vielseitigkeit des MCP23009-E/P öffnet die Türen für eine breite Palette von Anwendungen:
- Smart Home und Gebäudeautomatisierung: Steuerung von Beleuchtungssystemen, Heizungs-, Lüftungs- und Klimaanlagen (HLK), Sicherheitsalarmanlagen und Überwachungskameras.
- Industrielle Steuerungsanwendungen: Überwachung von Produktionsprozessen, Steuerung von Motoren und Aktuatoren, Datenerfassung von Sensoren in industriellen Umgebungen.
- Robotik und Automatisierung: Ansteuerung von Servomotoren, Erfassung von Sensorinformationen für die Navigation und Objekterkennung.
- Hobbyelektronik und Maker-Projekte: Erstellung komplexer interaktiver Kunstinstallationen, erweiterte Steuerungen für selbstgebaute Geräte und Lernplattformen.
- Test- und Messgeräte: Aufbau von kundenspezifischen Testaufbauten mit einer großen Anzahl von Ein- und Ausgängen zur Steuerung und Datenerfassung.
Produkteigenschaften
| Eigenschaft | Beschreibung |
|---|---|
| Kommunikationsprotokoll | I2C (Inter-Integrated Circuit) |
| Anzahl der I/O-Pins | 8 (konfigurierbar als Ein- oder Ausgang) |
| Gehäuseform | PDIP-18 (Plastic Dual In-line Package) |
| Adressierbarkeit | Bis zu 4 Geräte pro I2C-Bus mittels zweier Adress-Pins (A0, A1) |
| Integrierte Funktionen | Programmierbare Richtung, optional aktivierbare Pull-up-Widerstände |
| Betriebsspannung | Typischerweise 1.8V bis 5.5V (abhängig von der spezifischen Variante des MCP23009) |
| Stromaufnahme | Gering (optimiert für Energieeffizienz) |
| Temperaturbereich | Standard-Industriebereich (-40°C bis +85°C für Industriequalität) |
FAQ – Häufig gestellte Fragen zu MCP23009-E/P – I2C-Bus I/O Erweiterung, 8bit, PDIP-18
Was genau ist der Zweck einer I2C-Bus I/O-Erweiterung?
Eine I2C-Bus I/O-Erweiterung wie der MCP23009-E/P dient dazu, die Anzahl der digitalen Ein- und Ausgänge eines Mikrocontrollers zu erhöhen. Sie kommuniziert über den I2C-Bus, wodurch nur wenige Steuerleitungen des Mikrocontrollers benötigt werden, um bis zu 8 oder mehr zusätzliche I/O-Pins zu steuern.
Warum sollte ich den MCP23009-E/P anstelle von mehr GPIOs auf meinem Mikrocontroller verwenden?
Viele Mikrocontroller haben eine begrenzte Anzahl von GPIO-Pins. Wenn Sie mehr Ein- und Ausgänge benötigen, als Ihr aktueller Mikrocontroller bietet, ist eine I2C-Erweiterung eine kostengünstige und platzsparende Lösung. Sie vermeidet die Notwendigkeit, einen neuen Mikrocontroller mit mehr Pins zu wählen, was oft mit höheren Kosten und größerer Komplexität verbunden ist.
Wie werden die Pull-up-Widerstände des MCP23009-E/P konfiguriert?
Die Pull-up-Widerstände für die Eingangspins des MCP23009 können per Software über spezielle Register des Bausteins aktiviert oder deaktiviert werden. Dies vereinfacht die Anbindung von Schaltern und Tastern, da keine externen Widerstände benötigt werden.
Ist der MCP23009-E/P mit allen Mikrocontrollern kompatibel, die I2C unterstützen?
Ja, solange der Mikrocontroller über eine I2C-Master-Schnittstelle verfügt und die entsprechende Logikspannung (oft 3.3V oder 5V) unterstützt, kann er mit dem MCP23009-E/P kommunizieren. Die Spannungskompatibilität ist entscheidend.
Wie kann ich mehrere MCP23009-Bausteine auf demselben I2C-Bus verwenden?
Der MCP23009-E/P verfügt über zwei Adress-Pins (A0 und A1). Durch unterschiedliche Beschaltungen dieser Pins können Sie bis zu vier MCP23009-Bausteine auf demselben I2C-Bus adressieren und somit die Anzahl der verfügbaren I/O-Pins weiter erhöhen.
Welche Softwarebibliotheken stehen für die Ansteuerung des MCP23009-E/P zur Verfügung?
Für gängige Mikrocontroller-Plattformen wie Arduino, ESP32 oder Raspberry Pi gibt es in der Regel gut dokumentierte Bibliotheken, die die Ansteuerung des MCP23009 erheblich vereinfachen. Suchen Sie nach Bibliotheken für „MCP23009“ oder „I2C GPIO Expander“.
In welchem Temperaturbereich kann der MCP23009-E/P zuverlässig arbeiten?
Der MCP23009-E/P ist in der Regel für einen breiten Betriebstemperaturbereich ausgelegt, typischerweise von -40°C bis +85°C, was ihn für den Einsatz in anspruchsvollen Umgebungen qualifiziert.
