Präzision und Effizienz für anspruchsvolle Schaltungen: Der MCP6042-I/SN Operationsverstärker
Wenn es um die Entwicklung robuster und präziser elektronischer Schaltungen geht, sind zuverlässige Komponenten unerlässlich. Der MCP6042-I/SN Operationsverstärker von Microchip Technology ist die ideale Lösung für Ingenieure und Hobbyisten, die eine zweikanalige Verstärkung mit niedriger Betriebsspannung und hoher Gangreserve benötigen. Dieses Bauteil schließt die Lücke zwischen kostengünstigen Standardlösungen und komplexen, energiehungrigen Verstärkern und bietet eine überzeugende Balance aus Leistung, Effizienz und Bauraum.
Überragende Leistung und vielseitige Einsatzmöglichkeiten
Der MCP6042-I/SN zeichnet sich durch eine Bandbreite von 14 kHz aus, was ihn für eine Vielzahl von Audio- und Sensoranwendungen qualifiziert. Seine Fähigkeit, mit einer Versorgungsspannung von 1,4 V bis 6,0 V zu arbeiten, macht ihn besonders attraktiv für batteriebetriebene Geräte und energieeffiziente Designs, wo jede Milliampere zählt. Im Vergleich zu Operationsverstärkern, die höhere Spannungen benötigen oder eine geringere Verstärkung bei niedrigen Spannungen bieten, ermöglicht der MCP6042-I/SN die Realisierung kompakter und langlebiger Systeme.
Detaillierte Vorteile des MCP6042-I/SN
- Zweikanalige Ausführung: Die Integration von zwei unabhängigen Operationsverstärkern in einem einzigen SO-8 Gehäuse reduziert die Bauteilanzahl und vereinfacht das Platinenlayout, was insbesondere bei der Miniaturisierung von Vorteil ist.
- Breiter Spannungsbereich: Die Flexibilität, mit Spannungen von 1,4 V bis 6,0 V zu arbeiten, eröffnet eine enorme Bandbreite an Anwendungsmöglichkeiten, von tragbaren Geräten bis hin zu industriellen Steuerungen.
- Niedriger Stromverbrauch: Optimiert für Energieeffizienz, ist dieser Operationsverstärker perfekt für Anwendungen geeignet, bei denen eine lange Batterielaufzeit kritisch ist.
- Hohe Impedanz: Die hohe Eingangsimpedanz minimiert die Belastung der Signalquelle, was zu einer genaueren Signalübertragung führt.
- Kleine Gehäusegröße: Das SO-8 Gehäuse ist Standard in der Industrie und ermöglicht eine dichte Bestückung von Leiterplatten, was Designflexibilität bietet.
- Gute Stabilität: Bietet eine zuverlässige Verstärkungsleistung über seinen spezifizierten Frequenz- und Spannungsbereich.
Technische Spezifikationen im Überblick
Die technischen Daten des MCP6042-I/SN sprechen für sich und unterstreichen seine Eignung für präzise Signalverarbeitung.
| Merkmal | Spezifikation | Bedeutung für den Anwender |
|---|---|---|
| Typ | Operationsverstärker, 2-fach | Ermöglicht die Verstärkung zweier unabhängiger Signale auf einer einzigen Platine, reduziert die Komponentenanzahl und spart Platz. |
| Frequenzgang (Bandbreite) | 14 kHz | Ausreichend für viele Audioanwendungen, Sensorverstärkungen und Regelungsschleifen, bei denen hohe Frequenzen keine kritische Rolle spielen. |
| Betriebsspannung | 1,4 V bis 6,0 V | Extreme Flexibilität für Low-Power-Designs, batteriebetriebene Geräte und Anwendungen mit begrenzten Spannungsressourcen. |

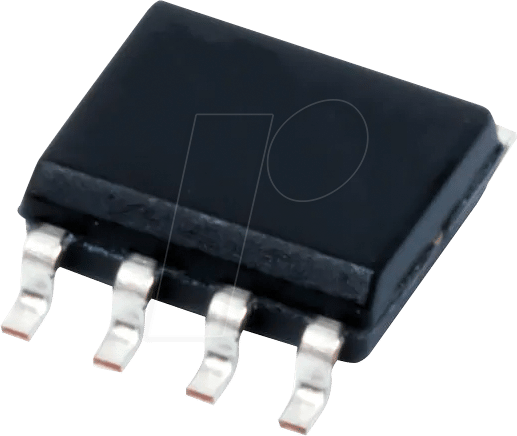

| Gehäuse | SO-8 (Small Outline Package) | Ein kompaktes und weit verbreitetes SMD-Gehäuse, das die Integration in dichte Leiterplattenlayouts erleichtert und für automatisierte Bestückungsprozesse geeignet ist. |
| Eingangsimpedanz | Typisch mehrere Megaohm | Minimale Belastung der Signalquelle, entscheidend für die präzise Erfassung von Signalen aus hochohmigen Sensoren oder Vorverstärkern. |
| Ausgangsstrom | Ausreichend für typische Lasten | Kann moderate Lasten treiben, was für viele Schaltungsdesigns ausreichend ist, ohne zusätzliche Pufferstufen zu erfordern. |
| Offset-Spannung | Typisch im niedrigen Millivolt-Bereich | Trägt zu einer genauen Signalverstärkung bei, indem er die Auswirkungen unerwünschter Gleichspannungsverschiebungen minimiert. |
| Rauschverhalten | Optimiert für Low-Power-Betrieb | Bietet ein akzeptables Rauschmaß für viele Anwendungen, die keine extrem rauscharmen Verstärker benötigen, was den Fokus auf Energieeffizienz lenkt. |
Anwendungsfelder des MCP6042-I/SN
Die Vielseitigkeit des MCP6042-I/SN eröffnet ein breites Spektrum an Einsatzmöglichkeiten. Seine Fähigkeit, mit niedrigen Spannungen zu arbeiten und dabei eine moderate Bandbreite zu bieten, macht ihn zu einer ausgezeichneten Wahl für:
- Audio-Vorverstärker und Filter: Ideal für portable Audiogeräte, MP3-Player oder kleine Verstärkersysteme, bei denen Energieeffizienz im Vordergrund steht.
- Sensor-Signalaufbereitung: Zur Verstärkung von Signalen von analogen Sensoren wie Temperatursensoren, Lichtsensoren oder Feuchtigkeitssensoren, insbesondere in batteriebetriebenen Messgeräten.
- Batteriebetriebene Geräte: Perfekt geeignet für medizinische Geräte, Fernbedienungen, Spielzeuge und IoT-Anwendungen, bei denen eine lange Betriebszeit entscheidend ist.
- Stromversorgungsregelung und Überwachung: Kann in Regelkreisen zur Stabilisierung von Spannungen oder zur Überwachung von Stromversorgungszuständen eingesetzt werden.
- Kompakte Messinstrumente: Für kleine Handheld-Geräte, die präzise analoge Messungen durchführen müssen.
FAQ – Häufig gestellte Fragen zu MCP6042-I/SN – Operationsverstärker, 2-fach, 14kHz, 1,4 … 6,0V, SO-8
Kann der MCP6042-I/SN mit einer einzelnen Stromversorgung betrieben werden?
Ja, der MCP6042-I/SN kann sowohl mit einer einzelnen Stromversorgung als auch mit einer symmetrischen Stromversorgung betrieben werden, was seine Flexibilität für verschiedene Schaltungsdesigns weiter erhöht.
Ist der MCP6042-I/SN für hochfrequente Anwendungen geeignet?
Mit einer Bandbreite von 14 kHz ist der MCP6042-I/SN primär für niederfrequente Anwendungen konzipiert. Für Frequenzen weit oberhalb von einigen Kilohertz sind spezialisierte Operationsverstärker mit höherer Bandbreite erforderlich.
Welche Art von Sensoren kann ich mit dem MCP6042-I/SN verstärken?
Der MCP6042-I/SN eignet sich hervorragend zur Verstärkung von Signalen von analogen Sensoren mit hoher Ausgangsimpedanz, wie sie beispielsweise bei thermoelektrischen Sensoren, Photodioden oder bestimmten Arten von chemischen Sensoren vorkommen können.
Ist das SO-8 Gehäuse für Durchsteckmontage (Through-Hole) geeignet?
Nein, das SO-8 Gehäuse ist ein Surface Mount Device (SMD)-Gehäuse, das für die Oberflächenmontage auf Leiterplatten konzipiert ist und nicht für die Durchsteckmontage geeignet ist.
Wie beeinflusst die niedrige Betriebsspannung die Performance?
Die niedrige Betriebsspannung ermöglicht einen extrem geringen Stromverbrauch, was ihn ideal für batteriebetriebene Geräte macht. Die Leistungsparameter wie Verstärkung und Bandbreite sind für diesen Spannungsbereich optimiert und bieten eine solide Performance für viele Low-Power-Anwendungen.
Gibt es spezielle Überlegungen beim Löten des SO-8 Gehäuses?
Beim Löten von SMD-Bauteilen wie dem SO-8 ist eine sorgfältige Handhabung wichtig. Es wird empfohlen, Lötverfahren anzuwenden, die für SMD-Bauteile geeignet sind, wie z.B. Reflow-Löten oder präzises Handlöten mit einer feinen Lötspitze, um Kurzschlüsse zu vermeiden und eine zuverlässige Verbindung zu gewährleisten.
