MCP 4725A0T-E/CH – 12-Bit-DA-Wandler: Präzise Signalwandlung für anspruchsvolle Anwendungen
Der MCP 4725A0T-E/CH ist die optimale Lösung für Ingenieure und Entwickler, die eine hochpräzise und zuverlässige Umwandlung digitaler Signale in analoge Spannungen benötigen. Dieses 12-Bit-Digital-Analog-Wandlermodul ist speziell konzipiert, um die Kontrolle über analoge Ausgangssignale in einer Vielzahl von elektronischen Systemen zu ermöglichen, von industrieller Automatisierung bis hin zu komplexen Embedded-Systemen und IoT-Projekten.
Überlegene Präzision und Flexibilität dank fortschrittlicher Architektur
Im Vergleich zu Standard-DA-Wandlern bietet der MCP 4725A0T-E/CH eine deutlich höhere Auflösung von 12 Bit, was ihm ermöglicht, analoge Ausgangswerte in 4096 diskreten Schritten darzustellen. Diese hohe Auflösung ist entscheidend für Anwendungen, die eine feine Abstufung von Steuersignalen erfordern, wie beispielsweise die präzise Steuerung von Motoren, die Erzeugung exakter Audio- oder Videosignale oder die Kalibrierung von Sensoren. Die integrierte I2C-Kommunikationsschnittstelle vereinfacht die Anbindung an Mikrocontroller erheblich und reduziert die Anzahl der benötigten Leitungen im Vergleich zu älteren parallelen Schnittstellen. Dies führt zu einer kompakteren und robusteren Systemgestaltung. Die Betriebsspannung von 2,7 V bis 5,5 V macht ihn zudem äußerst flexibel für den Einsatz in unterschiedlichsten Stromversorgungsumgebungen. Das SOT-23-6 Gehäuse ist besonders vorteilhaft für Anwendungen mit begrenztem Platzangebot und ermöglicht eine effiziente Montage.
Hauptvorteile des MCP 4725A0T-E/CH
- Hohe Auflösung: Mit 12 Bit Auflösung ermöglicht der Wandler feine und präzise analoge Ausgangssignale, die für anspruchsvolle Steuerungsaufgaben unerlässlich sind.
- Einfache Schnittstellenintegration: Die I2C-Schnittstelle ermöglicht eine einfache und schnelle Kommunikation mit einer Vielzahl von Mikrocontrollern, was den Entwicklungsaufwand reduziert.
- Flexibler Spannungsbereich: Der weite Betriebsspannungsbereich von 2,7 V bis 5,5 V erlaubt den Einsatz in unterschiedlichen Systemen und mit verschiedenen Stromversorgungen.
- Kompaktes Gehäuse: Das SOT-23-6 Gehäuse ist ideal für platzkritische Anwendungen und ermöglicht eine effiziente Bestückung auf Leiterplatten.
- Geringer Stromverbrauch: Entwickelt für energieeffiziente Systeme, minimiert der MCP 4725A0T-E/CH den Stromverbrauch, was für batteriebetriebene Geräte von Vorteil ist.
- Hohe Stabilität und Zuverlässigkeit: Dieser DA-Wandler ist für seine konsistente Leistung und Langlebigkeit bekannt, was ihn zu einer vertrauenswürdigen Komponente für kritische Anwendungen macht.
Detaillierte Spezifikationen und Leistungsmerkmale
Der MCP 4725A0T-E/CH repräsentiert eine moderne Generation von Digital-Analog-Wandlern, die auf einer bewährten Architektur basieren. Seine Fähigkeit, digitale Daten mit einer hohen Genauigkeit in proportionale analoge Spannungen umzuwandeln, ist das Ergebnis sorgfältig entwickelter integrierter Schaltungen. Die Implementierung eines 12-Bit-Architektur bedeutet, dass der Wandler in der Lage ist, 212 = 4096 verschiedene analoge Ausgangswerte für den gesamten Spannungsbereich zu erzeugen. Dies steht im Gegensatz zu 8-Bit-Wandlern, die nur 256 diskrete Stufen bieten, oder 10-Bit-Wandlern mit 1024 Stufen. Die resultierende verbesserte Auflösung ermöglicht eine signifikant feinere Kontrolle über analoge Systemparameter, was sich direkt in der Leistungsfähigkeit und Präzision des Gesamtsystems widerspiegelt. Ob es um die Regelung von Heizsystemen, die Ansteuerung von Servomotoren mit hoher Stellgenauigkeit oder die Erzeugung von modulierten Signalen für die Funkkommunikation geht – die hohe Auflösung des MCP 4725A0T-E/CH ist ein entscheidender Faktor für den Erfolg.
Die I2C-Schnittstelle ist ein weiterer Eckpfeiler dieses Bauteils. I2C (Inter-Integrated Circuit) ist ein synchroner serieller Bus, der für seine Einfachheit und Effizienz bekannt ist. Er verwendet nur zwei Hauptleitungen: eine Datenleitung (SDA) und eine Taktleitung (SCL). Dies reduziert die Komplexität von Leiterplattenlayouts und vereinfacht die Verkabelung, insbesondere in Systemen mit mehreren Peripheriegeräten. Die Adressierbarkeit von I2C-Geräten erlaubt es, mehrere MCP 4725A0T-E/CH-Einheiten oder andere I2C-fähige Komponenten über denselben Bus anzusteuern, was die Skalierbarkeit von Designs erheblich verbessert. Die digitale Kommunikation erfolgt über eine Serie von Nachrichtenpaketen, die jeweils eine Geräteadresse, ein Befehlsbyte und die zu übertragenden Daten enthalten. Dies ermöglicht eine klare und fehlerresistente Datenübertragung zwischen dem Mikrocontroller und dem DA-Wandler.
Der Betriebsspannungsbereich von 2,7 V bis 5,5 V deckt die gängigsten Logikspannungen in der Elektronik ab. Dies erlaubt den direkten Anschluss an Systeme, die mit 3,3 V oder 5 V Logik arbeiten, ohne dass zusätzliche Pegelwandler erforderlich sind. Die Flexibilität in der Stromversorgung ist ein wichtiger Vorteil für Entwickler, die an einer breiten Palette von Projekten arbeiten, von batteriebetriebenen tragbaren Geräten bis hin zu netzbetriebenen industriellen Steuerungen. Der geringe Stromverbrauch des Bauteils, sowohl im aktiven Betrieb als auch im Standby-Modus, trägt zusätzlich zur Energieeffizienz des Gesamtsystems bei. Dies ist besonders relevant für IoT-Anwendungen und mobile Geräte, bei denen die Batterielaufzeit von entscheidender Bedeutung ist.

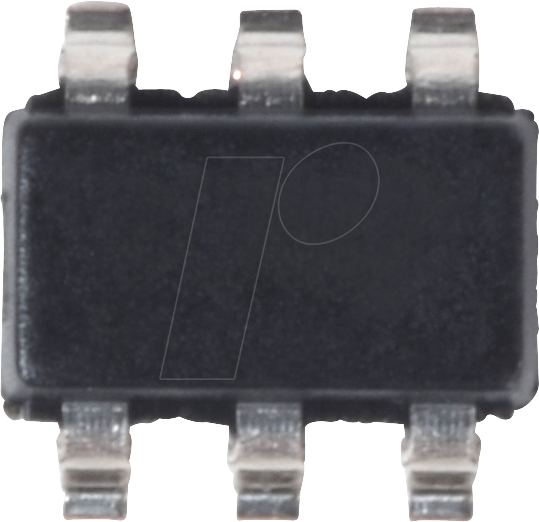

Das SOT-23-6 (Small Outline Transistor, 6 Leads) Gehäuse ist ein Standard für oberflächenmontierbare Bauteile und zeichnet sich durch seine geringe Größe und sein niedriges Profil aus. Diese kompakte Bauform ist essenziell für die Miniaturisierung elektronischer Geräte. Die Implementierung von Surface Mount Technology (SMT) ermöglicht eine effiziente und automatisierte Bestückung von Leiterplatten, was zu schnelleren Produktionszyklen und reduzierten Fertigungskosten führt. Die Sechs Anschlüsse sind für die notwendigen Verbindungen für die Stromversorgung, die I2C-Schnittstelle und den analogen Ausgang ausgelegt.
Einsatzmöglichkeiten in verschiedenen Branchen
Die Vielseitigkeit und Präzision des MCP 4725A0T-E/CH eröffnen zahlreiche Anwendungsmöglichkeiten in diversen Branchen. In der **industriellen Automatisierung** kann er zur Steuerung von Prozessparametern wie Ventilen, Pumpen oder Heizungselementen eingesetzt werden. Die genaue Einstellung von Prozessgrößen führt zu einer optimierten Fertigung, höherer Effizienz und reduzierten Ausschussraten. Im Bereich der **Robotik** ermöglicht er die präzise Ansteuerung von Servomotoren und Aktuatoren, was für Roboterarme, Drohnen oder autonome Fahrzeuge von entscheidender Bedeutung ist. In **Audio- und Videogeräten** kann er zur Erzeugung von analogen Signalformen für Verstärker, Synthesizer oder Signalgeneratoren verwendet werden, wobei die hohe Auflösung für eine klare und detailreiche Klang- oder Bildwiedergabe sorgt.
Für **IoT-Anwendungen** ist der MCP 4725A0T-E/CH eine ideale Wahl, um Messwerte von Sensoren in analoge Signale zu übersetzen oder um Aktuatoren auf Basis von Cloud-Daten zu steuern. Seine geringe Größe, der niedrige Stromverbrauch und die einfache I2C-Schnittstelle machen ihn perfekt für den Einsatz in dezentralen Sensorknoten oder intelligenten Geräten. Im **medizinischen Bereich** kann er in Analysegeräten oder therapeutischen Systemen zur präzisen Einstellung von Stimulationsparametern oder zur Erzeugung von Kalibriersignalen dienen. Die Zuverlässigkeit und Genauigkeit sind hierbei von höchster Bedeutung. Auch in der **Forschung und Entwicklung** ist dieser DA-Wandler ein wertvolles Werkzeug für Prototypenentwicklung, Experimente und die Erstellung von Testumgebungen, bei denen die exakte Generierung analoger Signale erforderlich ist.
Tabelle: Produktdetails und Einsatzspezifikationen
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | 12-Bit Digital-Analog-Wandler |
| Modellnummer | MCP 4725A0T-E/CH |
| Auflösung | 12 Bit (4096 Schritte) |
| Schnittstelle | I2C (Standardmodus bis 100 kHz, Fast Mode bis 400 kHz) |
| Betriebsspannung (Vcc) | 2,7 V bis 5,5 V |
| Analogausgangsbereich | 0 V bis Vcc (abhängig von interner Konfiguration) |
| Gehäuse | SOT-23-6 |
| Stromverbrauch (typisch) | Weniger als 5 µA im Idle-Modus, ca. 200 µA im aktiven Modus |
| Anwendungsgebiete | Signalgenerierung, Steuerung von Aktuatoren, Messwertaufbereitung, Embedded-Systeme, IoT, Robotik, Audio/Video-Elektronik |
| Temperaturbereich | Industrieller Temperaturbereich (z.B. -40°C bis +85°C) |
FAQ – Häufig gestellte Fragen zu MCP 4725A0T-E/CH – 12-Bit-DA-Wandler, 2,7 … 5,5 V, I2C, SOT-23-6
Was genau macht ein 12-Bit-DA-Wandler wie der MCP 4725A0T-E/CH?
Ein 12-Bit-DA-Wandler wandelt digitale Werte, die von einem Mikrocontroller oder einer anderen digitalen Quelle gesendet werden, in proportionale analoge Spannungen um. Die 12 Bit Auflösung bedeutet, dass er 4096 verschiedene analoge Ausgangswerte für den definierten Ausgangsbereich erzeugen kann, was eine präzise Steuerung analoger Signale ermöglicht.
Für welche Art von Projekten ist der MCP 4725A0T-E/CH besonders gut geeignet?
Er eignet sich hervorragend für Projekte, die eine feine Kontrolle über analoge Signale erfordern. Dazu gehören unter anderem die Steuerung von Motoren, die Erzeugung von Audio- und Videosignalen, die präzise Einstellung von Sensoren oder Aktuatoren in industriellen Automatisierungssystemen und die Implementierung in kompakten Embedded- oder IoT-Geräten.
Welche Vorteile bietet die I2C-Schnittstelle des MCP 4725A0T-E/CH?
Die I2C-Schnittstelle ermöglicht eine einfache und kostengünstige Kommunikation mit dem Mikrocontroller über nur zwei Leitungen (SDA und SCL). Dies reduziert die Anzahl der benötigten Pins am Mikrocontroller und vereinfacht das Schaltungsdesign, insbesondere bei Systemen mit mehreren Peripheriegeräten.
Kann der MCP 4725A0T-E/CH mit verschiedenen Mikrocontrollern verwendet werden?
Ja, da der MCP 4725A0T-E/CH die Standard-I2C-Schnittstelle verwendet, kann er mit einer breiten Palette von Mikrocontrollern wie Arduino, Raspberry Pi, ESP32, STM32 und vielen anderen verwendet werden, solange diese eine I2C-Kommunikation unterstützen.
Ist der MCP 4725A0T-E/CH für hohe Umgebungsanforderungen ausgelegt?
Der MCP 4725A0T-E/CH wird typischerweise für den industriellen Temperaturbereich spezifiziert, was bedeutet, dass er auch unter anspruchsvollen Bedingungen wie Temperaturschwankungen zuverlässig funktioniert. Die genaue Spezifikation des Temperaturbereichs ist dem Datenblatt des Herstellers zu entnehmen.
Wie beeinflusst der weite Spannungsbereich von 2,7 V bis 5,5 V die Anwendung?
Der flexible Spannungsbereich ermöglicht es, den DA-Wandler in Systemen einzusetzen, die mit unterschiedlichen Logikspannungen arbeiten, wie z.B. 3,3 V oder 5 V. Dies eliminiert oft die Notwendigkeit zusätzlicher Pegelwandler und vereinfacht die Integration in bestehende Schaltungen.
Was bedeutet die Auflösung von 12 Bit konkret für die analoge Ausgangsgenauigkeit?
Mit 12 Bit Auflösung kann der DA-Wandler 4096 diskrete analoge Ausgangsstufen erzeugen. Dies ermöglicht eine wesentlich feinere und präzisere Einstellung des analogen Ausgangssignals im Vergleich zu DA-Wandlern mit geringerer Auflösung (z.B. 8 oder 10 Bit), was für anspruchsvolle Steuerungs- und Kalibrierungsaufgaben entscheidend ist.
