Präzise digitale Steuerung für anspruchsvolle Elektronikanwendungen: Der MCP4442-104E/ST Rheostat
Wenn Sie auf der Suche nach einer hochpräzisen, digitalen Lösung zur Steuerung von Widerstandswerten in Ihren Elektronikprojekten sind, dann ist der MCP4442-104E/ST Ihr optimaler Partner. Dieser 4-Kanal-Rheostat mit 7 Bit Auflösung und I2C-Schnittstelle ermöglicht eine feingranulare Einstellung von bis zu 128 Schritten pro Kanal, ideal für Entwickler, Ingenieure und Maker, die eine zuverlässige und flexible Widerstandsregelung benötigen.
Maximale Flexibilität und Präzision für Ihre Designs
Der MCP4442-104E/ST setzt neue Maßstäbe in der digitalen Widerstandssteuerung. Im Gegensatz zu herkömmlichen mechanischen Potentiometern, die anfällig für Verschleiß und Ungenauigkeiten sind, bietet dieser digitale Rheostat eine konsistente und wiederholbare Leistung. Die 7-Bit-Auflösung ermöglicht eine feine Abstufung des Widerstands über insgesamt 128 diskrete Stufen pro Kanal. Dies ist entscheidend für Anwendungen, die eine exakte Pegelkontrolle, Signalformung oder die Kalibrierung von Sensoren erfordern. Die integrierte I2C-Kommunikationsschnittstelle vereinfacht die Anbindung an Mikrocontroller-Systeme erheblich und ermöglicht eine schnelle und effiziente Datenübertragung. Mit vier unabhängigen Kanälen auf einem einzigen Chip maximieren Sie die Effizienz Ihres Schaltungsdesigns und reduzieren gleichzeitig die Komplexität.
Anwendungsgebiete und technische Vorteile
Die Vielseitigkeit des MCP4442-104E/ST erschließt eine breite Palette von Applikationen:
- Audio- und Signalverarbeitung: Präzise Lautstärkeregelung, Frequenzweichen-Anpassung oder die Feinabstimmung von Audio-Filtern.
- Sensor-Kalibrierung: Exakte Einstellung von Verstärkungsfaktoren oder Offset-Spannungen für präzise Messergebnisse.
- Motorsteuerung: Feine Steuerung von Stellmotoren oder die Einstellung von Gleichstrommotorgeschwindigkeiten.
- Industrielle Automatisierung: Regelung von Prozessparametern oder die Kalibrierung von Messinstrumenten in anspruchsvollen Umgebungen.
- DIY-Elektronik und Prototyping: Flexible Anpassung von Parametern in selbstgebauten Schaltungen und komplexen Projekten.
Die digitale Natur des MCP4442-104E/ST eliminiert mechanische Abnutzung, was zu einer längeren Lebensdauer und erhöhten Zuverlässigkeit führt. Dies ist ein entscheidender Vorteil gegenüber analogen Potentiometern, deren Widerstandswerte mit der Zeit und durch Abrieb unzuverlässig werden können. Die integrierte I2C-Schnittstelle ist ein weiterer Pluspunkt, da sie die digitale Kommunikation standardisiert und die Entwicklungszeit verkürzt, indem sie auf etablierte Protokolle zurückgreift.
Strukturierung und Bedienung der I2C-Schnittstelle
Die Steuerung des MCP4442-104E/ST erfolgt über die I2C-Schnittstelle. Dies ermöglicht die einfache Integration in bestehende oder neue Designs, die bereits über einen Mikrocontroller mit I2C-Fähigkeiten verfügen. Der Chip unterstützt Standard-I2C-Kommunikationsprotokolle, was die Programmierung und Anbindung erleichtert. Die Adressierung des Geräts wird über Hardware-Pins konfiguriert, was die Verwendung mehrerer MCP4442-Geräte im selben I2C-Bus ermöglicht. Die einzelnen Kanäle können unabhängig voneinander angesprochen und eingestellt werden, was eine präzise und individuelle Konfiguration für jede Anwendung ermöglicht.
Die Wahl für professionelle Elektronikentwicklung
Der MCP4442-104E/ST von Microchip Technology ist mehr als nur ein Widerstandselement; er ist ein intelligentes Bauteil, das Ihnen die Kontrolle über Ihre elektronischen Schaltungen auf ein neues Niveau hebt. Die Kombination aus 7-Bit-Auflösung, 4 Kanälen, 128 Schritten pro Kanal und der I2C-Kommunikation macht ihn zu einer überlegenen Wahl für Projekte, bei denen Präzision, Zuverlässigkeit und Flexibilität oberste Priorität haben. Die geringe Verlustleistung und die robuste Bauweise im TSSOP-14 Gehäuse tragen zusätzlich zur Attraktivität dieses Bausteins für professionelle Anwendungen bei.
| Eigenschaft | Spezifikation/Beschreibung |
|---|---|
| Produkttyp | Digitaler Rheostat |
| Hersteller | Microchip Technology |
| Modellnummer | MCP4442-104E/ST |
| Anzahl der Kanäle | 4 |
| Auflösung pro Kanal | 7 Bit (128 diskrete Stufen) |
| Maximaler Widerstandswert | 100 kOhm |
| Kommunikationsschnittstelle | I2C |

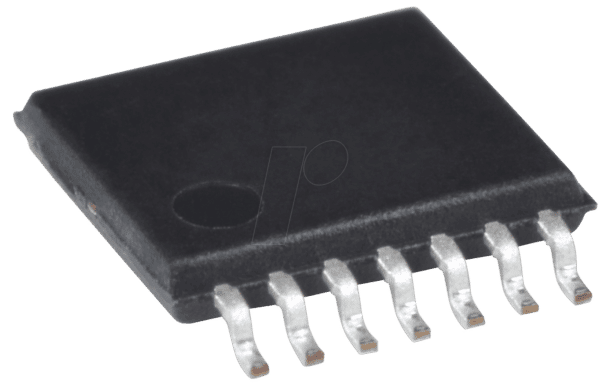

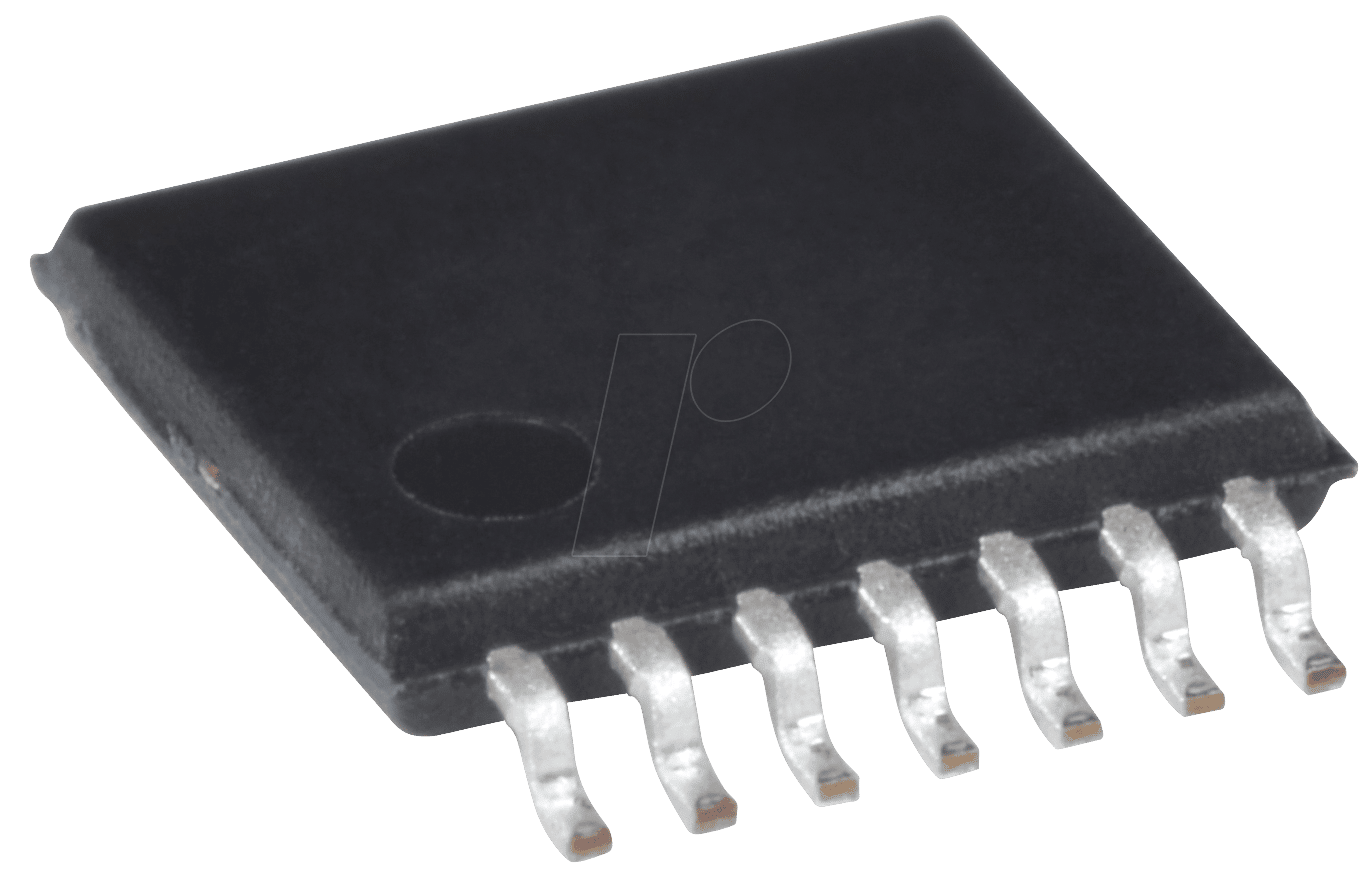

| Gehäuseform | TSSOP-14 |
| Betriebsspannung | Typischerweise 2.7V bis 5.5V (abhängig von spezifischer Derivationsversion, Datenblatt konsultieren) |
| Anwendungsbereiche | Präzise Widerstandssteuerung in Audio, Sensorik, Automatisierung und Prototyping |
| Vorteile gegenüber mechanischen Potentiometern | Hohe Wiederholgenauigkeit, Langlebigkeit, keine mechanische Abnutzung, digitale Steuerbarkeit |
FAQ – Häufig gestellte Fragen zu MCP4442-104E/ST – Rheostat, 7 Bit, 4-Kanal, 128 Step, I2C, 100 kOhm, TSSOP-14
Was ist die Hauptfunktion des MCP4442-104E/ST?
Der MCP4442-104E/ST ist ein digitaler Rheostat, der verwendet wird, um elektronische Widerstandswerte über eine digitale Schnittstelle präzise einzustellen. Er ermöglicht die digitale Steuerung von bis zu vier unabhängigen Widerstandspfaden.
Für welche Arten von Projekten ist dieser digitale Rheostat besonders geeignet?
Er eignet sich hervorragend für Projekte, die eine feingranulare und wiederholbare Widerstandssteuerung erfordern, wie z.B. Audio-Pegelregelung, Sensor-Kalibrierung, motorisierte Steuerungen oder die Feinabstimmung von Schaltungsparametern in der industriellen Automatisierung und im Prototyping.
Wie unterscheidet sich der MCP4442-104E/ST von einem herkömmlichen Potentiometer?
Im Gegensatz zu mechanischen Potentiometern, die abnutzen können und deren Einstellungen variieren können, bietet der MCP4442-104E/ST eine digitale Steuerung mit hoher Präzision und Wiederholgenauigkeit. Er ist resistent gegen mechanischen Verschleiß und ermöglicht die Steuerung über einen Mikrocontroller.
Was bedeutet die I2C-Schnittstelle für die Anwendung?
Die I2C-Schnittstelle (Inter-Integrated Circuit) ist ein gängiges serielles Kommunikationsprotokoll, das es dem MCP4442-104E/ST ermöglicht, einfach mit Mikrocontrollern und anderen digitalen Geräten zu kommunizieren. Dies vereinfacht die Anbindung und die Programmierung.
Welche Vorteile bietet die 7-Bit-Auflösung und die 128 Schritte pro Kanal?
Die 7-Bit-Auflösung ermöglicht die Einstellung des Widerstands in 128 diskreten Schritten pro Kanal. Dies erlaubt eine sehr feine und präzise Anpassung des Widerstandswertes, was für Anwendungen, die exakte Werte erfordern, von entscheidender Bedeutung ist.
Ist der MCP4442-104E/ST für den Einsatz in rauen Umgebungen geeignet?
Aufgrund seiner digitalen Natur und des Fehlen mechanischer Teile ist der MCP4442-104E/ST generell robuster gegenüber Umwelteinflüssen wie Vibrationen und Staub als mechanische Komponenten. Spezifische Umgebungsbedingungen sollten jedoch immer anhand des Datenblatts des Herstellers geprüft werden.
Kann ich mehrere MCP4442-104E/ST-Chips auf demselben I2C-Bus verwenden?
Ja, die I2C-Schnittstelle unterstützt die Adressierung mehrerer Geräte. Durch Konfiguration der Adressierungspins können Sie mehrere MCP4442-104E/ST-Chips auf demselben I2C-Bus verwenden, um die Anzahl der steuerbaren Kanäle zu erweitern.
