Präzise Steuerung für anspruchsvolle Elektronikprojekte: Das MCP4441-103E/ST Digitalpoti
Sie suchen nach einer hochpräzisen und flexiblen Lösung zur digitalen Einstellung von Widerstandswerten in Ihren Elektronikdesigns? Das MCP4441-103E/ST – Digitalpoti ist die Antwort für Entwickler, Ingenieure und Hobbyisten, die eine zuverlässige, 4-kanalige Lösung mit feiner Auflösung und einfacher I2C-Kommunikation benötigen. Dieses Bauteil übertrifft herkömmliche mechanische Potentiometer durch seine digitale Steuerbarkeit, Langlebigkeit und Integration in moderne Mikrocontroller-Systeme.
Warum das MCP4441-103E/ST die überlegene Wahl ist
Im Vergleich zu analogen Potentiometern bietet das MCP4441-103E/ST eine Reihe entscheidender Vorteile. Die digitale Natur des Bauteils eliminiert mechanischen Verschleiß, der bei herkömmlichen Dreh- oder Schiebepotentiometern zu Drift und Ausfällen führen kann. Die präzise Einstellung in 128 Schritten pro Kanal ermöglicht eine Feinjustierung von Parametern, die mit mechanischen Komponenten nur schwer oder gar nicht erreichbar ist. Die integrierte 4-Kanal-Architektur reduziert die Komplexität und den Platzbedarf in Ihren Schaltungen erheblich, während die I2C-Schnittstelle eine einfache und effiziente Kommunikation mit nahezu jedem Mikrocontroller-System ermöglicht. Dies macht das MCP4441-103E/ST zur idealen Komponente für Anwendungen, die eine stabile, wiederholbare und programmierbare Widerstandsregelung erfordern.
Hochpräzise Widerstandsregelung mit 4 Kanälen
Das Herzstück des MCP4441-103E/ST bildet seine Fähigkeit, präzise Widerstandswerte über vier unabhängige Kanäle digital zu steuern. Jeder Kanal bietet 128 diskrete Stufen, was eine feine Abstufung des Widerstands ermöglicht. Dies ist entscheidend für Anwendungen, bei denen exakte Pegelregelung oder Parametereinstellung erforderlich ist, wie beispielsweise in Audio-Schaltungen zur Lautstärkeregelung, in der Instrumentierung zur Kalibrierung von Sensoren oder in der Steuerung von Motorantrieben zur Feinjustierung der Geschwindigkeit.
7-Bit Auflösung für feine Abstufungen
Die 7-Bit Auflösung jedes Kanals bedeutet, dass jeder der 128 Schritte eine äquivalente Widerstandsänderung repräsentiert. Diese hohe Auflösung ist ein signifikanter Vorteil gegenüber vielen einfacheren digitalen Potentiometern, die oft nur über eine geringere Schrittzahl verfügen. Sie ermöglicht eine extrem feine Kontrolle über die Ausgangssignale oder Einstellungen, was für anspruchsvolle Regelkreise und präzisionsbasierte Anwendungen unerlässlich ist. Das Ergebnis ist eine verbesserte Performance und eine höhere Genauigkeit in Ihren Designs.
I2C-Schnittstelle für einfache Mikrocontroller-Integration
Die Implementierung einer I2C-Schnittstelle (Inter-Integrated Circuit) vereinfacht die Anbindung des MCP4441-103E/ST an nahezu jeden modernen Mikrocontroller oder jedes eingebettete System erheblich. I2C ist ein weit verbreiteter Zwei-Draht-Bus, der eine einfache Datenübertragung mit geringem Verkabelungsaufwand ermöglicht. Dies reduziert die Komplexität des Schaltungsdesigns und beschleunigt die Entwicklungszeit, da die Anbindung an gängige Mikrocontroller-Plattformen wie Arduino, Raspberry Pi, ESP32 und viele andere nahtlos erfolgt.
10 kOhm Widerstandsbereich – Vielseitig einsetzbar
Mit einem Gesamtwiderstand von 10 kOhm bietet das MCP4441-103E/ST einen vielseitigen Arbeitsbereich, der für eine breite Palette von Anwendungen geeignet ist. Dieser Widerstandswert ist in vielen Schaltungsdesigns üblich und ermöglicht sowohl feine Anpassungen bei niedrigeren Signalpegeln als auch eine effektive Laststeuerung. Ob Sie Pegel anpassen, Filter steuern oder Stromkreise konfigurieren möchten, der 10 kOhm Bereich bietet die notwendige Flexibilität.

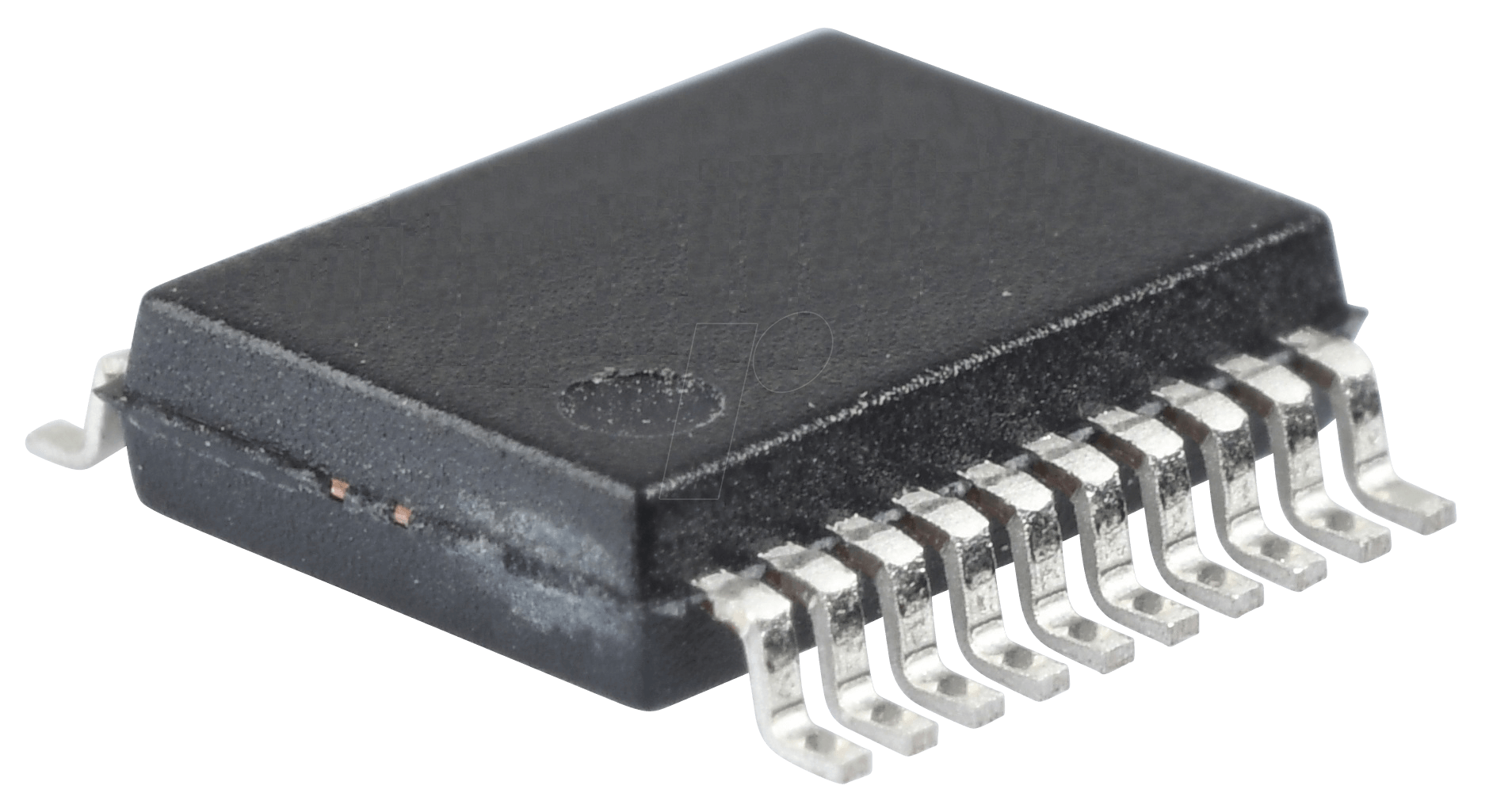

TSSOP-20 Gehäuse für kompakte Designs
Das TSSOP-20 (Thin Shrink Small Outline Package) Gehäuseformat des MCP4441-103E/ST ist optimiert für moderne, platzsparende Leiterplattendesigns. Mit seinen geringen Abmessungen und der hohen Pin-Dichte eignet es sich hervorragend für Anwendungen, bei denen der Platz begrenzt ist, wie z.B. in tragbaren Geräten, Wearables oder kompakten Embedded-Systemen. Die einfache Bestückung im SMD-Verfahren (Surface Mount Device) unterstützt zudem automatisierte Produktionsprozesse.
Technische Spezifikationen und Eigenschaften
| Eigenschaft | Beschreibung |
|---|---|
| Typ | Digitales Potentiometer |
| Kanäle | 4 |
| Auflösung | 7-Bit (128 Schritte pro Kanal) |
| Gesamtwiderstand | 10 kOhm |
| Schnittstelle | I2C |
| Gehäuse | TSSOP-20 |
| Betriebsspannung | Typisch 2.7V bis 5.5V (genaue Werte siehe Datenblatt) |
| Speicherfunktion | Nicht-flüchtiger Speicher für Endzustandseinstellung (ermöglicht Speicherung nach Stromausfall, je nach spezifischer Implementierung des Herstellers) |
| Temperaturbereich | Erweiterter industrieller Bereich (typischerweise -40°C bis +85°C, genaue Werte siehe Datenblatt) |
Anwendungsgebiete und Einsatzmöglichkeiten
Das MCP4441-103E/ST – Digitalpoti ist ein äußerst vielseitiges Bauteil, das in einer Vielzahl von Elektronikanwendungen eingesetzt werden kann:
- Audio- und Signalverarbeitung: Präzise digitale Lautstärkeregelung, Balance-Einstellungen und Filterabstimmungen in Mischpulten, Verstärkern und Signalprozessoren. Die schrittweise Einstellung vermeidet Klickgeräusche, die bei schnellen Pegelwechseln auftreten können.
- Instrumentierung und Messtechnik: Kalibrierung von Sensoren, Einstellung von Messbereichen und Justierung von Verstärkungsfaktoren in Laborgeräten und industriellen Messsystemen. Die digitale Präzision gewährleistet reproduzierbare Messergebnisse.
- Stromversorgungsregelung: Steuerung von Ausgangsspannungen und Stromlimits in programmierbaren Netzteilen und Batteriemanagementsystemen. Dies ermöglicht dynamische Anpassungen an wechselnde Lastbedingungen.
- Automatisierung und Steuerungstechnik: Regelung von Motorsteuerungen, Servosystemen und anderen Aktoren, bei denen eine feine und programmierbare Einstellung von Parametern erforderlich ist.
- Displays und Beleuchtungssteuerung: Helligkeitsregelung von LCD-Displays, LEDs und anderen Beleuchtungselementen zur Erzielung optimaler Sichtbarkeit und Energieeffizienz.
- Robotertechnik: Feineinstellung von Gelenkwinkeln, Greiferkräften und Sensorparametern in komplexen Robotersystemen.
Vorteile der digitalen Widerstandssteuerung
- Langlebigkeit: Keine mechanischen Verschleißteile, was zu einer deutlich längeren Lebensdauer im Vergleich zu analogen Potentiometern führt.
- Präzision und Wiederholbarkeit: Digitale Einstellung bietet exakt definierte Widerstandswerte, die immer wieder reproduziert werden können.
- Programmierbarkeit: Widerstandswerte können softwareseitig über Mikrocontroller gesteuert und dynamisch angepasst werden.
- Kompaktheit: Integriert die Funktionalität mehrerer Potentiometer in einem einzigen Bauteil und reduziert so die Bauteilanzahl und den Platzbedarf.
- Geräuscharmut: Die schrittweise Einstellung minimiert Klick- und Knackgeräusche, die bei analogen Potentiometern auftreten können.
- Automatisierungsfreundlichkeit: Perfekt geeignet für automatisierte Kalibrierungs- und Einstellungsverfahren in der Produktion.
FAQ – Häufig gestellte Fragen zu MCP4441-103E/ST – Digitalpoti, 7 Bit, 4-Kanal, 128 Step, I2C, 10 kOhm, TSSOP-20
Wie unterscheidet sich das MCP4441-103E/ST von einem mechanischen Potentiometer?
Das MCP4441-103E/ST ist ein digitales Potentiometer, das seine Widerstandswerte elektronisch über eine I2C-Schnittstelle steuert. Dies bedeutet keine mechanischen Kontakte, keinen Verschleiß und eine präzisere, softwaregesteuerte Einstellung. Mechanische Potentiometer hingegen verwenden einen verschiebbaren oder drehbaren Kontakt auf einem Widerstandselement, was anfällig für Verschleiß, Staub und mechanische Beschädigungen ist und oft eine weniger präzise Einstellung ermöglicht.
Ist die I2C-Kommunikation mit dem MCP4441-103E/ST einfach zu implementieren?
Ja, die I2C-Schnittstelle ist ein standardisierter Kommunikationsprotokoll, das von fast allen modernen Mikrocontrollern unterstützt wird. Die Implementierung erfordert in der Regel nur zwei Datenleitungen (SDA und SCL) und einige Codezeilen, um Befehle zum Einstellen der einzelnen Kanäle zu senden. Viele Mikrocontroller-Bibliotheken bieten bereits fertige Funktionen für die I2C-Kommunikation, was die Integration erheblich erleichtert.
Was bedeutet 7-Bit Auflösung und 128 Schritte genau?
Eine 7-Bit Auflösung bedeutet, dass das Bauteil 2 hoch 7 = 128 verschiedene Widerstandswerte für jeden Kanal einstellen kann. Diese 128 Stufen sind gleichmäßig über den gesamten Widerstandsbereich von 0 bis 10 kOhm verteilt. Das bedeutet, dass Sie den Widerstand in sehr feinen Schritten anpassen können, was für präzise Regelungen unerlässlich ist.
Kann das MCP4441-103E/ST seine Einstellung nach einem Stromausfall beibehalten?
Ja, das MCP4441-103E/ST verfügt über einen nicht-flüchtigen Speicher, der die zuletzt eingestellten Werte speichert. Das bedeutet, dass das Bauteil nach einem Stromunterbrechung und Wiederversorgung in der Lage ist, seine vorherige Konfiguration wiederherzustellen, ohne dass ein externer Mikrocontroller die Einstellung neu senden muss. Dies ist ein wichtiger Vorteil für Anwendungen, die eine persistente Konfiguration erfordern.
Für welche Art von Anwendungen ist ein 10 kOhm Digitalpoti am besten geeignet?
Ein 10 kOhm Digitalpoti ist ein sehr vielseitiger Wert und eignet sich für eine breite Palette von Anwendungen. Dazu gehören Audio-Signalsteuerung, Kalibrierung von Sensoren, Einstellung von Verstärkungen in Messgeräten, Steuerung von Motorantrieben, Helligkeitsregelung von LEDs und Displays sowie viele andere Schaltungen, bei denen ein variabler Widerstand zur Steuerung von Pegeln, Strömen oder Spannungen benötigt wird.
Ist das TSSOP-20 Gehäuse für alle Arten von Lötverfahren geeignet?
Das TSSOP-20 Gehäuse ist ein SMD-Bauteil (Surface Mount Device) und eignet sich gut für die maschinelle Bestückung und das Reflow-Löten. Mit etwas Übung und dem richtigen Werkzeug ist es auch für das Handlöten geeignet, erfordert jedoch eine feine Lötspitze und sorgfältiges Arbeiten, um Kurzschlüsse zwischen den eng beieinanderliegenden Pins zu vermeiden. Das Gehäuse ist optimiert für kompakte und dichte Leiterplattendesigns.
Welche Betriebstemperaturen kann das MCP4441-103E/ST verarbeiten?
Das MCP4441-103E/ST ist in der Regel für einen erweiterten industriellen Temperaturbereich ausgelegt, der typischerweise von -40°C bis +85°C reicht. Dies macht es robust genug für den Einsatz in anspruchsvollen Umgebungen, wie sie in der Automobilindustrie, der industriellen Automatisierung oder in Außenanwendungen vorkommen können. Es ist jedoch immer ratsam, das spezifische Datenblatt des Herstellers für genaue Temperaturgrenzen zu konsultieren.
