MCP 41HV31-10K: Präzise digitale Widerstandsregelung für anspruchsvolle Elektronikprojekte
Das MCP 41HV31-10K Digitalpotentiometer von Microchip Technology löst das Problem der analogen Widerstandssteuerung mit hoher Präzision und digitaler Flexibilität. Entwickelt für Ingenieure, Entwickler und Hobbyisten, die eine zuverlässige und programmierbare Spannungs- oder Stromregelung benötigen, bietet dieses Bauteil eine fortschrittliche Alternative zu mechanischen Potentiometern und diskreten Widerstandsnetzwerken.
Überlegene Leistung und Flexibilität durch digitale Technologie
Im Vergleich zu herkömmlichen analogen Potentiometern bietet das MCP 41HV31-10K eine Reihe von entscheidenden Vorteilen. Die digitale Natur ermöglicht eine exakte Einstellung des Widerstandsgrads über eine serielle Peripherie-Schnittstelle (SPI), was eine präzise und wiederholbare Konfiguration gewährleistet. Dies eliminiert mechanischen Verschleiß, Drift und die Empfindlichkeit gegenüber Umwelteinflüssen, die bei analogen Bauteilen auftreten können. Die 127 Schritte fein abgestufter Widerstandseinstellung ermöglichen eine hohe Auflösung und feine Justierung, die für anspruchsvolle Anwendungen unerlässlich ist.
Hauptvorteile des MCP 41HV31-10K
- Präzise Widerstandssteuerung: Bietet 127 fein abgestufte Widerstandswerte für präzise Steuerung.
- Digitale Konfiguration: Ermöglicht programmierbare Einstellungen über die SPI-Schnittstelle, was manuelle Anpassungen überflüssig macht.
- Hohe Zuverlässigkeit: Keine mechanischen Teile bedeuten keine Abnutzung und garantierte Langzeitstabilität.
- Kompaktes TSSOP-Gehäuse: Ideal für platzkritische Designs auf Leiterplatten.
- Vielseitige Anwendungen: Geeignet für Audiotechnik, Test- und Messgeräte, Steuerungsaufgaben und mehr.
- Geringe Leistungsaufnahme: Effizienter Betrieb, wichtig für batteriebetriebene Geräte.
- Programmierbare Kennlinien: Ermöglicht die Implementierung von nicht-linearen Widerstandscharakteristiken.
Technische Spezifikationen und Konstruktionsmerkmale
Das MCP 41HV31-10K ist ein Einkanal-Digitalpotentiometer, das in einem platzsparenden TSSOP-Gehäuse geliefert wird. Die 10 kOhm Nennwiderstandswerte mit einer Auflösung von 127 Schritten bieten eine feine Abstufung für diverse Regelungsaufgaben. Die SPI-Schnittstelle ermöglicht eine schnelle und effiziente Kommunikation mit Mikrocontrollern, was eine nahtlose Integration in bestehende oder neue Designs vereinfacht.
Anwendungsbereiche und Einsatzmöglichkeiten
Die hohe Präzision und digitale Steuerbarkeit des MCP 41HV31-10K machen es zu einer idealen Komponente für eine Vielzahl von Anwendungen. In der Audiotechnik kann es zur Lautstärkeregelung, Klangfarbeinstellung oder zur präzisen Pegelanpassung eingesetzt werden. In Mess- und Prüfgeräten ermöglicht es die Einstellung von Kalibrierungswerten oder die Signalaufbereitung. Automatisierungs- und Steuerungssysteme profitieren von der programmierbaren Widerstandsregelung für die Feinabstimmung von Parametern. Auch in der Robotik und im Prototyping bietet es eine flexible Lösung für die analoge Signalgenerierung und -manipulation.
Detaillierte Eigenschaften und Qualitätsmerkmale
| Merkmal | Beschreibung |
|---|---|
| Typ | Digitalpotentiometer |
| Kanäle | 1-Kanal |
| Widerstandsbereiche | 10 kOhm |
| Schritte | 127 (gleichmäßige Abstufung) |
| Schnittstelle | SPI (Serial Peripheral Interface) |
| Gehäuseform | TSSOP (Thin Shrink Small Outline Package) |
| Betriebsspannung | Typischerweise 2.7V bis 5.5V (Herstellerangaben beachten) |
| Temperaturbereich | Industrietauglich, breiter Betriebsbereich (Herstellerangaben beachten) |
| Besonderheiten | Kein mechanischer Verschleiß, programmierbare Kennlinien möglich, hohe Widerstandsstabilität |
Detaillierte technische Betrachtung der SPI-Schnittstelle
Die Implementierung der SPI-Schnittstelle im MCP 41HV31-10K ermöglicht eine effiziente und schnelle Datenübertragung. Diese synchrone serielle Kommunikation erfolgt über dedizierte Pins wie SCLK (Serial Clock), MOSI (Master Output Slave Input) und MISO (Master Input Slave Output) sowie SS (Slave Select). Durch die SPI-Kommunikation kann der Host-Controller bequem den gewünschten Widerstandsgrad durch das Senden von spezifischen Datenpaketen an das Potentiometer einstellen. Diese Pakete definieren den internen Schaltzustand des Widerstandsnetzwerks, was zu der exakten Widerstandseinstellung führt. Die Implementierung erfordert lediglich wenige Leitungen und kann mit einer Vielzahl von Mikrocontrollern einfach realisiert werden.
Die Bedeutung von 127 Schritten für präzise Anwendungen
Die Anzahl der verfügbaren Schritte ist ein entscheidender Faktor für die Präzision eines Digitalpotentiometers. Mit 127 Schritten bietet das MCP 41HV31-10K eine feine Auflösung, die für Anwendungen, die eine genaue und nuancierte Steuerung erfordern, unerlässlich ist. Dies ermöglicht eine subtile Anpassung von Parametern, die bei einer geringeren Schrittanzahl nicht möglich wäre. Beispielsweise in der Audioverarbeitung kann diese hohe Auflösung für eine sanfte Lautstärkeänderung sorgen, ohne hörbare Sprünge. In Messgeräten ermöglicht sie eine präzise Kalibrierung und Feinabstimmung von Messbereichen, was die Genauigkeit der Messergebnisse signifikant verbessert.

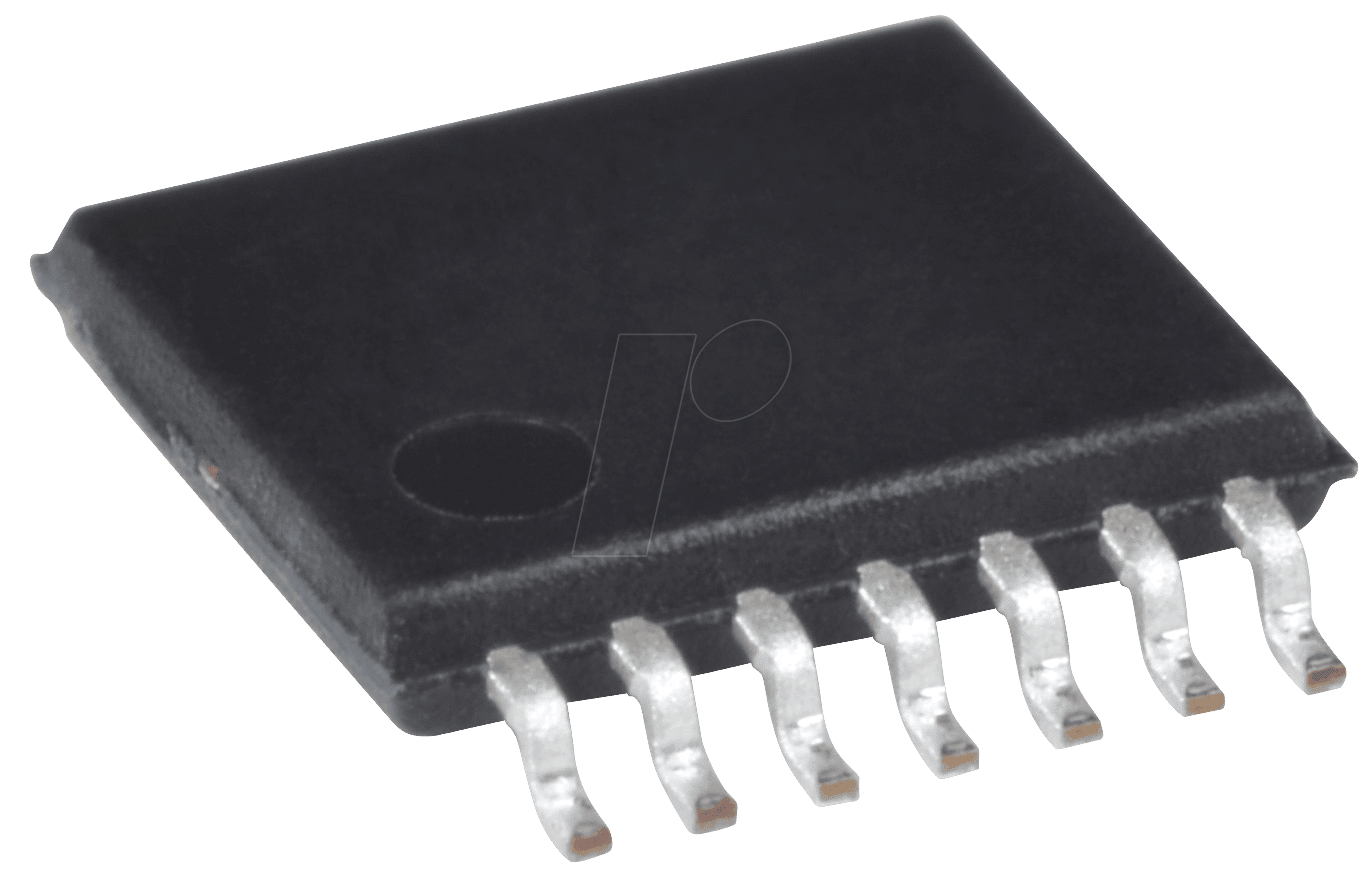

Das TSSOP-Gehäuse: Effizienz in Platz und Design
Das verwendete TSSOP-Gehäuse (Thin Shrink Small Outline Package) ist eine moderne und effiziente Lösung für die Integration von Halbleiterbauteilen in elektronische Schaltungen. Seine geringe Bauhöhe und kompakten Abmessungen machen es ideal für Anwendungen, bei denen Platz auf der Leiterplatte eine kritische Rolle spielt, wie beispielsweise in mobilen Geräten, flachen Elektronikgehäusen oder dicht bestückten Leiterplatten. Die mechanische Stabilität des TSSOP-Gehäuses gewährleistet zudem eine robuste Verbindung und Langlebigkeit.
Vermeidung von Problemen mit mechanischen Potentiometern
Mechanische Potentiometer sind anfällig für eine Reihe von Problemen, die ihre Zuverlässigkeit und Präzision im Laufe der Zeit beeinträchtigen können. Dazu gehören:
- Verschleiß: Die beweglichen Kontakte nutzen sich ab, was zu unzuverlässigen Verbindungen und unerwünschten Widerstandsänderungen führt.
- Drift: Temperaturschwankungen und Alterung können die Widerstandswerte von mechanischen Potentiometern verändern.
- Rauschen: Kontaktwiderstände und Verschmutzung können zu unerwünschtem Rauschen im Signal führen.
- Einstellungsgenauigkeit: Die manuelle Einstellung ist oft unpräzise und schwer reproduzierbar.
Das MCP 41HV31-10K adressiert diese Nachteile durch seine digitale Natur und den Verzicht auf mechanische Komponenten. Dies resultiert in einer deutlich höheren Zuverlässigkeit, Langzeitstabilität und präzisen, wiederholbaren Einstellungen.
FAQ – Häufig gestellte Fragen zu MCP 41HV31-10K – Digitalpotentiometer, 1-Kanal, 127 Schritte, 10 kOhm, SPI, TSSOP
Was ist der Hauptvorteil der Verwendung eines Digitalpotentiometers gegenüber einem mechanischen?
Der Hauptvorteil liegt in der digitalen Steuerbarkeit, der Abwesenheit von mechanischem Verschleiß und der daraus resultierenden höheren Zuverlässigkeit und Präzision. Digitale Potentiometer bieten zudem eine höhere Stabilität über die Zeit und sind unempfindlicher gegenüber Umwelteinflüssen.
Ist das MCP 41HV31-10K für den Einsatz in professionellen Audioanwendungen geeignet?
Ja, aufgrund seiner präzisen Steuerung, geringen Rauschneigung und der Möglichkeit zur feinen Abstufung ist das MCP 41HV31-10K sehr gut für professionelle Audioanwendungen geeignet, insbesondere dort, wo eine programmierbare Lautstärke- oder Klangregelung benötigt wird.
Wie wird das MCP 41HV31-10K an einen Mikrocontroller angeschlossen?
Das Bauteil wird über die SPI-Schnittstelle an einen Mikrocontroller angeschlossen. Dies erfordert in der Regel vier Leitungen: SCLK (Takt), MOSI (Daten vom Mikrocontroller zum Potentiometer), MISO (Daten vom Potentiometer zum Mikrocontroller – obwohl für reine Potentiometer-Funktionen oft nicht benötigt) und SS (Slave Select zur Adressierung des Bauteils).
Welche Widerstandswerte kann ich mit dem MCP 41HV31-10K einstellen?
Mit einem Nennwiderstand von 10 kOhm und 127 Schritten können Sie Widerstandswerte in sehr feinen Abstufungen innerhalb dieses Bereichs einstellen. Die genauen Schritte werden durch die digitale Steuerung über die SPI-Schnittstelle bestimmt.
Ist das TSSOP-Gehäuse für eine manuelle Lötung auf Prototypenplatinen geeignet?
Das TSSOP-Gehäuse ist primär für die maschinelle Oberflächenmontage (SMD) konzipiert. Während es mit Geschick und geeigneten Werkzeugen auch von Hand gelötet werden kann, ist es für typische Lochrasterplatinen weniger gut geeignet als durchkontaktierte Bauteile.
Welche maximale Spannung kann das MCP 41HV31-10K verarbeiten?
Die maximale Betriebsspannung des MCP 41HV31-10K hängt vom spezifischen Modell und den Herstellerangaben ab. Typischerweise liegt sie im Bereich von 2.7V bis 5.5V. Es ist wichtig, die Datenblätter des Herstellers für genaue Spezifikationen zu konsultieren.
Kann das MCP 41HV31-10K als digitaler Volldrehpotentiometer für die Spannungsteilung verwendet werden?
Ja, das MCP 41HV31-10K kann als digitaler Spannungsteiler verwendet werden, indem Sie die beiden Endanschlüsse und den Wischer anschließen. Der Widerstand zwischen den Endanschlüssen bleibt konstant, während der Widerstand zwischen einem Endanschluss und dem Wischer über die digitale Steuerung variiert wird, was eine variable Spannungsausgabe ermöglicht.
