Präzise Regelung für anspruchsvolle Elektronikprojekte: MCP 4151-104E/SN Digitalpoti
Benötigen Sie eine hochpräzise und zuverlässige Steuerung von Widerstandswerten in Ihren Schaltungen? Das MCP 4151-104E/SN Digitalpoti ist die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die eine digitale Alternative zu mechanischen Potentiometern suchen, um exakte und wiederholbare Einstellungen zu ermöglichen. Dieses 1-Kanal-Digitalpoti bietet 257 Schritte zur Feinjustierung eines Widerstands von 100 kOhm und ist im kompakten SO-8 Gehäuse erhältlich, was es perfekt für platzbeschränkte Anwendungen macht.
Die Vorteile des MCP 4151-104E/SN im Detail
Im Vergleich zu herkömmlichen mechanischen Potentiometern bietet das MCP 4151-104E/SN entscheidende Vorteile in Bezug auf Präzision, Langlebigkeit und Automatisierbarkeit. Mechanische Potentiometer sind anfällig für Verschleiß, Staub und Vibrationen, was zu unerwünschten Änderungen des Widerstandswerts und potenziellen Fehlfunktionen führen kann. Das digitale Pendant hingegen gewährleistet konstante und stabile Widerstandswerte über die gesamte Lebensdauer des Bauteils, da keine mechanischen Kontakte abnutzen.
- Hohe Präzision und Auflösung: Mit 257 definierten Schritten bietet das MCP 4151-104E/SN eine feine Abstufung der Widerstandswerte, die weit über die Möglichkeiten der meisten mechanischen Potentiometer hinausgeht. Dies ermöglicht eine präzise Kalibrierung und Regelung in anspruchsvollen Anwendungen.
- Digitale Steuerbarkeit: Die Steuerung des Widerstands erfolgt digital über SPI-kompatible Schnittstellen, was eine einfache Integration in Mikrocontroller-basierte Systeme und eine vollautomatische Konfiguration ermöglicht. Dies ist unerlässlich für Systeme, die sich dynamisch anpassen oder ferngesteuert werden müssen.
- Robustheit und Langlebigkeit: Ohne bewegliche Teile ist das MCP 4151-104E/SN unempfindlich gegenüber mechanischem Verschleiß, Staub und Vibrationen. Dies garantiert eine außergewöhnlich hohe Zuverlässigkeit und eine lange Lebensdauer, auch unter anspruchsvollen Umgebungsbedingungen.
- Kompakte Bauform: Das SO-8 Gehäuse ist äußerst platzsparend und ermöglicht den Einsatz in dicht bestückten Leiterplattenlayouts, was besonders in der modernen Miniaturisierung von Elektronikgeräten von Vorteil ist.
- Wiederholbarkeit: Digitale Einstellungen sind jederzeit exakt reproduzierbar. Dies ist kritisch für Anwendungen, die eine konsistente Performance erfordern oder bei denen eine einmal eingestellte Konfiguration immer wieder neu geladen werden muss.
Technische Spezifikationen und Anwendungsbereiche
Das MCP 4151-104E/SN ist ein monolithisch integriertes Bauteil, das die Funktion eines Potentiometers digital emuliert. Es ermöglicht die Einstellung eines variablen Widerstands über eine serielle Schnittstelle. Die 100 kOhm Gesamtwiderstand, kombiniert mit der feinen Auflösung von 257 Schritten, macht es zu einem vielseitigen Baustein für eine breite Palette von elektronischen Anwendungen.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Digitales Potentiometer (Digipot) |
| Kanalanzahl | 1-Kanal |
| Gesamtwiderstand | 100 kOhm |
| Schritte | 257 (entspricht 8-Bit Auflösung) |
| Schnittstelle | SPI (Serial Peripheral Interface) kompatibel |

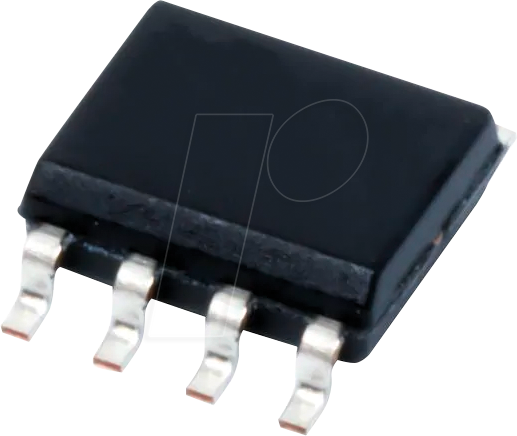

| Gehäuseform | SO-8 (Small Outline Package) |
| Betriebsspannung | Typischerweise 2.7V bis 5.5V (abhängig von der genauen Produktvariante und Datenblatt-Spezifikation) |
| Temperaturbereich | Industriestandard für Elektronikbauteile (Details im spezifischen Datenblatt) |
| Anwendungsbereiche | Audio- und Videosteuerung, Kalibrierungsroutinen, Stromversorgungsregelungen, Sensorkalibrierung, programmierbare Filter, automatische Testgeräte. |
Tiefergehende Betrachtung der Funktionalität und Technologie
Das Herzstück des MCP 4151-104E/SN bildet ein Netzwerk von Präzisionswiderständen, die durch elektronische Schalter (CMOS-Technologie) je nach Bedarf geschaltet werden. Die SPI-Schnittstelle ermöglicht eine bidirektionale Kommunikation, über die sowohl der aktuelle Widerstandswert ausgelesen als auch neue Werte programmiert werden können. Dies eröffnet Möglichkeiten zur dynamischen Anpassung von Parametern in Echtzeit, basierend auf externen Messwerten oder algorithmischen Vorgaben. Die Fähigkeit, Widerstandswerte präzise und wiederholbar zu setzen, ist entscheidend für Anwendungen wie Audio-Verstärker, wo eine genaue Gain-Kontrolle erforderlich ist, oder in Messinstrumenten, wo die Kalibrierung eine Schlüsselrolle spielt.
Die 257 Schritte, die durch das 8-Bit DAC (Digital-Analog-Converter)-Prinzip im Inneren des ICs generiert werden, erlauben eine sehr feine Abstufung des Gesamtwiderstands. Dies bedeutet, dass der Widerstand in kleinen, definierten Inkrementen angepasst werden kann. Im Gegensatz zu Potentiometern mit nur wenigen Stufen, bei denen jede Änderung eine spürbare Sprungwirkung hat, ermöglicht das MCP 4151-104E/SN eine sanfte und lineare Regelung. Die genauen Widerstandswerte für jeden Schritt sind im Datenblatt spezifiziert, was eine exakte Vorhersage des Systemverhaltens ermöglicht.
Die Wahl des SO-8 Gehäuses ist ein weiterer Pluspunkt. Dieses Standardgehäuse ermöglicht eine einfache Handhabung und Bestückung auf Leiterplatten. Es ist kompatibel mit vielen automatisierten Bestückungsprozessen und Lötverfahren wie Reflow-Löten. Die Größe des Gehäuses ist optimiert, um eine gute Wärmeableitung zu gewährleisten und gleichzeitig den Platzbedarf auf der Platine zu minimieren. Dies ist insbesondere in kompakten tragbaren Geräten oder Mehrlagen-Leiterplatten von großer Bedeutung.
Die Anbindung über die SPI-Schnittstelle ist ein weiterer wichtiger Aspekt für Entwickler. SPI ist ein synchrones serelles Protokoll, das für die Kommunikation zwischen Mikrocontrollern und Peripheriegeräten weit verbreitet ist. Es ermöglicht eine schnelle und effiziente Datenübertragung mit geringem Overhead. Die Implementierung der SPI-Kommunikation in Software ist in den meisten Mikrocontroller-Plattformen gut unterstützt, was die Integration des MCP 4151-104E/SN in bestehende Systeme vereinfacht.
FAQ – Häufig gestellte Fragen zu MCP 4151-104E/SN – Digitalpoti, 1-Kanal, 257 Schritte, 100 kOhm, SO-8
Was sind die Hauptunterschiede zwischen einem digitalen und einem mechanischen Potentiometer?
Der Hauptunterschied liegt in der Art der Steuerung und der Langlebigkeit. Mechanische Potentiometer werden durch Drehen oder Schieben eines physischen Elements eingestellt und sind anfällig für mechanischen Verschleiß. Digitale Potentiometer wie das MCP 4151-104E/SN werden über eine digitale Schnittstelle (z.B. SPI) gesteuert und bieten eine präzise, wiederholbare und verschleißfreie Widerstandsänderung.
Kann das MCP 4151-104E/SN direkt mit einem Arduino gesteuert werden?
Ja, das MCP 4151-104E/SN kann mit einem Arduino Mikrocontroller gesteuert werden, da Arduinos über SPI-fähige Pins verfügen. Sie müssen die entsprechende SPI-Bibliothek in Ihrem Arduino-Sketch verwenden, um mit dem Digitalpoti zu kommunizieren und den Widerstandswert einzustellen.
Welche maximale Spannung darf an die Anschlüsse des MCP 4151-104E/SN angelegt werden?
Die maximale Betriebs- und Eingangsspannung hängt von der genauen Variante des MCP 4151-104E/SN ab und ist im spezifischen Datenblatt des Herstellers detailliert aufgeführt. Typischerweise liegen die Werte im Bereich von 2.7V bis 5.5V für die Versorgungsspannung. Es ist entscheidend, das Datenblatt zu konsultieren, um Überspannung zu vermeiden.
Wie wird der Widerstandswert des MCP 4151-104E/SN eingestellt?
Der Widerstandswert wird über die SPI-Schnittstelle durch Senden von spezifischen Befehlen und Daten an das Bauteil eingestellt. Diese Befehle definieren, welcher der 257 möglichen Widerstandswerte zwischen den Anschlüssen des Potentiometers aktiv sein soll.
Ist das MCP 4151-104E/SN für Audioanwendungen geeignet?
Ja, das MCP 4151-104E/SN eignet sich hervorragend für Audioanwendungen, wo eine präzise digitale Lautstärkeregelung oder Gain-Einstellung benötigt wird. Die hohe Auflösung und die digitale Steuerbarkeit ermöglichen eine feine Abstufung und eine konsistente Performance ohne die Nachteile mechanischer Regler.
Was bedeutet die Angabe „257 Schritte“?
Die Angabe „257 Schritte“ bezieht sich auf die Anzahl der diskreten Widerstandswerte, die das digitale Potentiometer einstellen kann. Dies entspricht einer 8-Bit Auflösung (2 hoch 8 = 256 mögliche Einstellungen plus die Null-Position oder ein definierter Endwert), was eine sehr feine und präzise Einstellung des Widerstands ermöglicht.
Wie beeinflusst die Temperatur die Leistung des MCP 4151-104E/SN?
Wie bei den meisten Halbleiterbauteilen kann die Temperatur die elektrischen Eigenschaften des MCP 4151-104E/SN beeinflussen, wie z.B. den tatsächlichen Widerstandswert oder die Schaltzeiten. Die genauen Temperaturkoeffizienten und Spezifikationen sind im Datenblatt des Herstellers zu finden und sollten bei der Auslegung von kritischen Schaltungen berücksichtigt werden.
