Präzise analog-digitale Signalwandlung für anspruchsvolle Anwendungen
Der MCP 3911A-ESS A/D-Wandler ist die ideale Lösung für Entwickler und Ingenieure, die eine hochpräzise und zuverlässige Konvertierung von analogen Messwerten in digitale Daten benötigen. Insbesondere in Applikationen, bei denen eine exakte Erfassung von Spannungs- und Stromsignalen mit 24-Bit Auflösung unerlässlich ist, setzt dieser 2-Kanal-Wandler neue Maßstäbe in Bezug auf Genauigkeit und Signalintegrität.
Überlegene Leistung und Integration
Im Vergleich zu herkömmlichen A/D-Wandlern bietet der MCP 3911A-ESS eine signifikant höhere Auflösung und integrierte Funktionen, die den Designaufwand reduzieren und die Systemleistung optimieren. Die fortschrittliche Delta-Sigma-Architektur mit integrierten Filterfunktionen minimiert Aliasing und Rauschen, was zu saubereren und präziseren Messergebnissen führt. Die zweikanalige Ausführung ermöglicht die gleichzeitige Erfassung zweier analoger Signale, was ihn zu einer effizienten Wahl für viele Mess- und Überwachungssysteme macht.
Kernfunktionen und Vorteile
- Hohe Auflösung: Die 24-Bit Auflösung ermöglicht die Erfassung feinster Signaländerungen, was für präzise Messungen unerlässlich ist.
- Zwei integrierte Kanäle: Effiziente Erfassung von zwei unabhängigen analogen Signalen, was den Bedarf an externen Komponenten reduziert.
- Delta-Sigma-Architektur: Bietet überlegene Leistung in Bezug auf Rauschunterdrückung und Linearität, ideal für anspruchsvolle Messungen.
- Integrierte Filter: Reduziert Aliasing und verbessert die Signalqualität, was zu genaueren Ergebnissen führt.
- Energieeffizienz: Optimiert für Anwendungen mit geringem Stromverbrauch.
- Kompakte Bauform: Der SSOP-20-Package ermöglicht eine platzsparende Integration in Schaltungen.
- Robustheit und Zuverlässigkeit: Entwickelt für den Einsatz in industriellen und anspruchsvollen Umgebungen.
Technische Spezifikationen und Aufbau
Der MCP 3911A-ESS ist ein hochintegrierter analog-digitaler Wandler (ADC), der speziell für präzise Messungen in verschiedenen elektronischen Systemen entwickelt wurde. Seine Kernkomponente ist eine Delta-Sigma-Architektur, die durch ihre Fähigkeit, hohe Abtastraten mit exzellenter Linearität und geringem Rauschen zu kombinieren, besticht. Die 24-Bit Auflösung ermöglicht eine feine Granularität bei der Umwandlung analoger Signale in digitale Werte, was für Anwendungen, die eine genaue Erfassung von Messwerten erfordern, von entscheidender Bedeutung ist.
Das Gerät verfügt über zwei unabhängige Kanäle, die simultan Signale verarbeiten können. Diese duale Funktionalität ist besonders vorteilhaft in Systemen, die beispielsweise sowohl Spannungs- als auch Strommessungen gleichzeitig durchführen müssen, wie es bei Leistungsmessgeräten oder Energiemanagementsystemen der Fall ist. Jeder Kanal ist mit einem programmierbaren Verstärkungsregler (PGA) ausgestattet, der es ermöglicht, das Eingangssignal entsprechend den Erfordernissen der Messung anzupassen. Dies ist besonders nützlich, um auch sehr kleine Signale mit ausreichender Auflösung erfassen zu können, ohne das Signal-Rausch-Verhältnis negativ zu beeinflussen.
Die integrierten anti-aliasing-Filter sind ein weiterer entscheidender Vorteil des MCP 3911A-ESS. Sie sind so konzipiert, dass sie unerwünschte Frequenzkomponenten, die nach dem Nyquist-Theorem zu Aliasing führen könnten, effektiv unterdrücken. Dies stellt sicher, dass nur die relevanten Frequenzanteile des Eingangssignals konvertiert werden, was die Genauigkeit der Messung signifikant erhöht.
Die Anbindung an ein Mikrocontrollersystem erfolgt typischerweise über eine serielle SPI-kompatible Schnittstelle. Diese Schnittstelle ermöglicht eine einfache und effiziente Datenübertragung. Die Stromversorgung des MCP 3911A-ESS kann flexibel gestaltet werden, wobei der Chip für einen niedrigen Stromverbrauch optimiert ist, was ihn für batteriebetriebene oder energieautarke Systeme attraktiv macht.

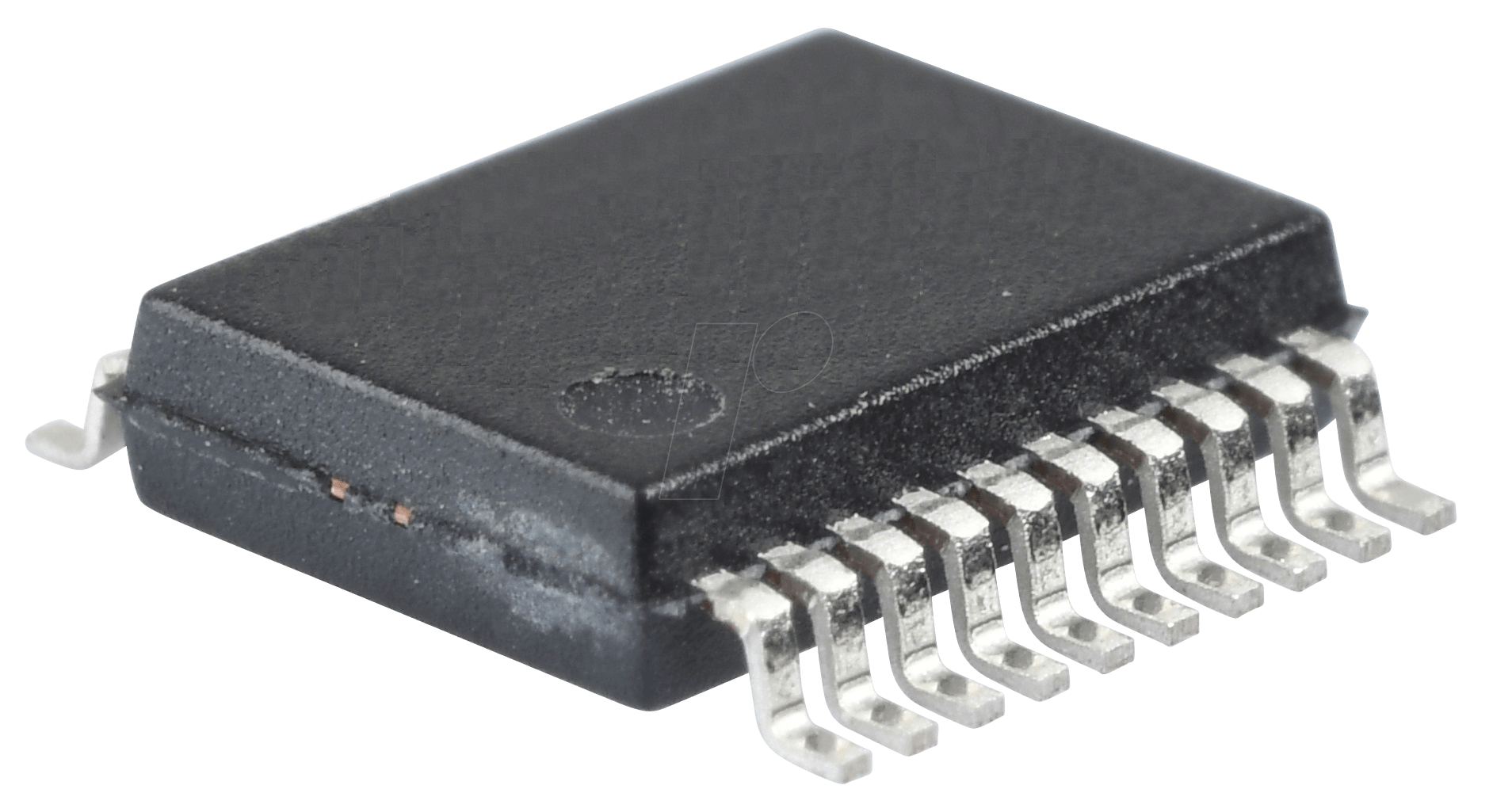

Das SSOP-20-Gehäuse (Shrink Small Outline Package) ist ein Standard-SMD-Gehäuse, das eine hohe Packungsdichte auf der Leiterplatte ermöglicht und somit ideal für kompakte Designs ist. Die Pinbelegung ist logisch aufgebaut, um eine einfache Anbindung der analogen Eingänge, der digitalen Schnittstelle und der Stromversorgung zu gewährleisten.
Anwendungsgebiete
Der MCP 3911A-ESS A/D-Wandler eignet sich hervorragend für eine breite Palette von anspruchsvollen Applikationen, bei denen präzise analog-digitale Konvertierung entscheidend ist:
- Energiemessung und -management: Exakte Erfassung von Spannung und Strom für die Überwachung des Energieverbrauchs und die Implementierung von Energiemanagementsystemen.
- Industrielle Automatisierung: Präzise Messung von Prozessparametern wie Druck, Temperatur oder Durchfluss, die zur Regelung und Steuerung von Anlagen benötigt werden.
- Audio- und Signalverarbeitung: Hochwertige Erfassung von Audiosignalen für professionelle Audiogeräte, Messinstrumente oder Hi-Fi-Systeme.
- Medizintechnik: Zuverlässige Messung von physiologischen Signalen für medizinische Diagnosegeräte oder Patientenüberwachungssysteme.
- Umweltüberwachung: Präzise Erfassung von Umweltdaten wie Luftfeuchtigkeit, Lichtintensität oder chemischen Konzentrationen.
- Test- und Messgeräte: Einsatz in Oszilloskopen, Spektrumanalysatoren oder anderen Präzisionsmessgeräten.
Detaillierte Produktmerkmale im Überblick
| Merkmal | Beschreibung |
|---|---|
| Hersteller | Microchip Technology |
| Produktfamilie | Delta-Sigma A/D-Wandler |
| Auflösung | 24-bit |
| Anzahl der Kanäle | 2 |
| Gehäusetyp | SSOP-20 |
| Schnittstelle | SPI (Serial Peripheral Interface) |
| Besonderheiten | Integrierte Filter, programmierbarer Verstärkungsregler (PGA) pro Kanal |
| Betriebsspannung | Flexibel, typischerweise im Bereich von 3.3V bis 5V |
| Rauschunterdrückung | Hervorragend durch Delta-Sigma-Architektur und integrierte Filter |
| Linearität | Sehr hoch für präzise Messungen |
FAQ – Häufig gestellte Fragen zu MCP 3911A-ESS – A/D-Wandler, 24-bit, 2-Kanal, SSOP-20
Was ist die Hauptanwendung des MCP 3911A-ESS?
Die Hauptanwendung des MCP 3911A-ESS liegt in Bereichen, die eine hochpräzise analog-digitale Signalwandlung mit 24-Bit Auflösung und zwei unabhängigen Kanälen erfordern. Dazu gehören insbesondere Energiemessung und -management, industrielle Automatisierung, professionelle Audioverarbeitung und präzise Test- und Messgeräte.
Wie unterscheidet sich die 24-Bit Auflösung von geringeren Auflösungen?
Die 24-Bit Auflösung ermöglicht die Erfassung von 2^24 (ca. 16,7 Millionen) diskreten Werten. Dies führt zu einer deutlich feineren Granularität und damit zu präziseren Messungen im Vergleich zu A/D-Wandlern mit geringerer Auflösung (z.B. 12-Bit oder 16-Bit), was besonders bei der Erfassung von Signalen mit geringem Dynamikumfang oder kleinen Änderungen von Bedeutung ist.
Ist der MCP 3911A-ESS für Anwendungen mit geringem Stromverbrauch geeignet?
Ja, der MCP 3911A-ESS ist für einen optimierten, niedrigen Stromverbrauch ausgelegt. Dies macht ihn zu einer ausgezeichneten Wahl für batteriebetriebene Geräte oder Systeme, bei denen Energieeffizienz eine wichtige Rolle spielt.
Welche Vorteile bieten die integrierten Filter des MCP 3911A-ESS?
Die integrierten anti-aliasing-Filter minimieren unerwünschte Frequenzkomponenten im Eingangssignal, die zu Aliasing und damit zu Fehlinterpretationen der Messdaten führen könnten. Dies verbessert die Signalqualität und die Genauigkeit der digitalen Umwandlung erheblich.
Benötige ich zusätzliche Verstärker für schwache analoge Signale?
Der MCP 3911A-ESS verfügt über programmierbare Verstärkungsregler (PGA) pro Kanal. Diese ermöglichen es, das Eingangssignal vor der Digitalisierung bedarfsgerecht zu verstärken, wodurch auch sehr schwache analoge Signale mit ausreichender Präzision erfasst werden können, ohne dass externe Verstärkerkomponenten notwendig sind.
Welche digitalen Schnittstellen werden vom MCP 3911A-ESS unterstützt?
Der MCP 3911A-ESS unterstützt die serielle SPI-Schnittstelle (Serial Peripheral Interface), die eine weit verbreitete und einfach zu implementierende digitale Kommunikationsschnittstelle für Mikrocontroller und andere digitale Systeme darstellt.
In welchem Gehäusetyp wird der MCP 3911A-ESS geliefert?
Der MCP 3911A-ESS wird im SSOP-20-Gehäuse geliefert. Dieses Gehäuse ist ein Standard-SMD-Gehäuse (Surface Mount Device), das eine platzsparende Montage auf Leiterplatten ermöglicht.
