Präzisions-Analog-Digital-Wandler für anspruchsvolle Messanwendungen: MCP3551-E/SN
Der MCP3551-E/SN ist die ideale Lösung für Ingenieure und Entwickler, die höchste Präzision bei der Erfassung analoger Signale benötigen. Wenn Ihre Anwendung absolute Genauigkeit und eine feine Auflösung erfordert, um kleinste Signaländerungen zu detektieren und zu quantifizieren, bietet dieser 22-Bit A/D-Wandler eine herausragende Leistung, die Standardlösungen bei weitem übertrifft.
Maximale Präzision durch 22-Bit Auflösung
Die 22-Bit Auflösung des MCP3551-E/SN ermöglicht eine extrem feine Diskretisierung des analogen Eingangssignals. Dies bedeutet, dass selbst kleinste Spannungsunterschiede mit einer außergewöhnlichen Detailgenauigkeit in digitale Werte umgewandelt werden können. In Anwendungen wie hochpräzisen Waagen, medizinischen Geräten, Umweltsensoren oder wissenschaftlichen Messinstrumenten ist diese Detailtreue entscheidend für die Verlässlichkeit und Aussagekraft der gewonnenen Daten. Im Vergleich zu herkömmlichen 16- oder 18-Bit Wandlern bietet der MCP3551-E/SN eine signifikant höhere Auflösung, was zu einer Reduzierung von Quantisierungsfehlern und einer Verbesserung des Signal-Rausch-Verhältnisses führt.
Herausragende Eigenschaften und Vorteile des MCP3551-E/SN
- Überragende Auflösung: Mit 22 nutzbaren Bits liefert der MCP3551-E/SN digitale Werte mit einer beispiellosen Genauigkeit, die für anspruchsvolle Messaufgaben unerlässlich ist.
- Einkanal-Design: Die Konzentration auf einen einzelnen Kanal ermöglicht eine optimierte Schaltungsarchitektur und reduziert potenzielle Interferenzen, was die Signalintegrität weiter erhöht.
- Geeignet für langsame Signaländerungen: Mit einer Abtastrate von 14 Samples per Second (SPS) ist dieser A/D-Wandler perfekt auf Anwendungen abgestimmt, bei denen langsame und stabile Signale erfasst werden müssen, ohne dass unnötig hohe Datenraten generiert werden. Dies vereinfacht die nachgeschaltete Signalverarbeitung.
- Geringer Stromverbrauch: Speziell für batteriebetriebene oder energiebewusste Anwendungen entwickelt, minimiert der MCP3551-E/SN den Energiebedarf, ohne Kompromisse bei der Leistung einzugehen.
- Integrierte Spannungsreferenz: Eine hochpräzise interne Spannungsreferenz vereinfacht das Systemdesign und gewährleistet eine konsistente und stabile Referenz für die Wandlung, was die Gesamtgenauigkeit weiter verbessert.
- Robustheit und Zuverlässigkeit: Gefertigt nach höchsten Industriestandards, garantiert der MCP3551-E/SN eine lange Lebensdauer und zuverlässige Funktion, selbst unter herausfordernden Betriebsbedingungen.
- Einfache Schnittstellenintegration: Der digitale Ausgang (oft SPI-kompatibel oder ähnlich, je nach genauer Implementierung des Herstellers) erleichtert die Anbindung an Mikrocontroller und andere digitale Systeme.
Technische Spezifikationen im Detail
| Kategorie | Spezifikation |
|---|---|
| A/D-Wandler Typ | Delta-Sigma A/D-Wandler |
| Auflösung | 22 Bit (nutzbar) |
| Kanäle | 1 |
| Abtastrate (maximal) | 14 SPS (Samples per Second) |
| Gehäuseform | SO-8 |
| Interne Referenz | Ja (hochpräzise) |
| Schnittstellen-Typ | Digitale serielle Schnittstelle (z.B. SPI-kompatibel) |
| Betriebsspannung (typisch) | 2.7V bis 5.5V (typisch, abhängig von spezifischer Teilnummer-Variante) |
| Anwendungsbereiche | Hochpräzisionswiegensysteme, medizinische Geräte, Umweltüberwachung, industrielle Messtechnik, Laborinstrumente |
Anwendungsbereiche: Wo Präzision den Unterschied macht
Der MCP3551-E/SN ist prädestiniert für eine Vielzahl von Anwendungen, bei denen die exakte Messung kleiner analoger Signale von größter Bedeutung ist. In der industriellen Messtechnik ermöglicht er die präzise Erfassung von Sensordaten wie Druck, Temperatur oder Füllstand, selbst bei sehr langsamen Änderungen. Im Gesundheitswesen ist er eine Schlüsselkomponente in diagnostischen Geräten, wo kleinste physiologische Signale akkurat erfasst werden müssen, um verlässliche Ergebnisse zu liefern. Dies umfasst beispielsweise die Messung von Biomarkern oder die Überwachung von Patientendaten. Für wissenschaftliche Forschung und Entwicklung bietet der MCP3551-E/SN die nötige Genauigkeit für Experimente, die auf der Detektion subtiler physikalischer Phänomene basieren. Auch in Umweltsensoren spielt die hohe Auflösung eine Rolle, um geringste Konzentrationsänderungen von Schadstoffen oder Parametern wie pH-Wert und Leitfähigkeit präzise zu erfassen.
Technologische Überlegenheit: Delta-Sigma Wandlung
Der MCP3551-E/SN basiert auf der fortschrittlichen Delta-Sigma (ΔΣ) Wandlertechnologie. Diese Architektur zeichnet sich durch eine interne Überabtastung (Oversampling) und digitale Filterung aus, um eine hohe Auflösung und exzellente Linearität zu erzielen. Im Gegensatz zu SAR-Wandlern, die nacheinander Bits konvertieren, nutzt die Delta-Sigma-Technologie eine Rückkopplungsschleife, um die Differenz zwischen dem Eingangssignal und einer regenerierten Version davon zu quantifizieren. Dies führt zu einer stark reduzierten Quantisierungsrauschkomponente, die anschließend durch digitale Filter weitgehend eliminiert werden kann. Die niedrige Abtastrate von 14 SPS in Kombination mit der Delta-Sigma-Architektur ist optimal für Anwendungen, die eine hohe Auflösung bei geringer Bandbreite erfordern, was zu einer robusten und zuverlässigen Signalverarbeitung führt.
FAQ – Häufig gestellte Fragen zu MCP3551-E/SN – A/D-Wandler, 22-bit, 1-Kanal, 14SPS, SO-8
Was bedeutet die 22-Bit Auflösung konkret für meine Anwendung?
Eine 22-Bit Auflösung bedeutet, dass der A/D-Wandler das analoge Eingangssignal in 2^22, also 4.194.304 verschiedene digitale Stufen unterteilen kann. Dies ermöglicht die Detektion und Darstellung von sehr kleinen Signaländerungen, was für hochpräzise Messungen unerlässlich ist, wo Rauschen und Quantisierungsfehler minimiert werden müssen.
Ist der MCP3551-E/SN für schnelle Signaländerungen geeignet?
Nein, mit einer maximalen Abtastrate von 14 SPS ist der MCP3551-E/SN ideal für Anwendungen, die langsame und stabile Signale messen. Für Anwendungen mit hohen Frequenzen oder schnellen Signalwechseln sind Wandler mit deutlich höheren Abtastraten erforderlich.
Welche Art von Schnittstelle wird für die Kommunikation mit dem MCP3551-E/SN verwendet?
Der MCP3551-E/SN verfügt typischerweise über eine digitale serielle Schnittstelle, wie z.B. SPI (Serial Peripheral Interface) oder eine ähnliche, die eine einfache Anbindung an gängige Mikrocontroller und digitale Verarbeitungssysteme ermöglicht.
Benötige ich eine externe Spannungsreferenz für den MCP3551-E/SN?
Nein, der MCP3551-E/SN verfügt über eine integrierte, hochpräzise Spannungsreferenz. Dies vereinfacht das Schaltungsdesign erheblich und vermeidet potenzielle Probleme mit der Genauigkeit und Stabilität externer Referenzspannungen.
Für welche Umgebungsbedingungen ist dieser A/D-Wandler ausgelegt?
Obwohl keine spezifischen Temperaturbereiche oder Schutzklassen ohne weitere Datenblätter genannt werden können, sind Komponenten in SO-8 Gehäusen und für industrielle oder medizinische Anwendungen üblicherweise für einen weiten Betriebstemperaturbereich und eine hohe Zuverlässigkeit ausgelegt. Die genauen Spezifikationen entnehmen Sie bitte dem Datenblatt des Herstellers.
Wie unterscheidet sich der MCP3551-E/SN von anderen A/D-Wandlern auf dem Markt?
Der Hauptunterschied liegt in der Kombination aus 22-Bit Auflösung, der Delta-Sigma Architektur und der optimierten Abtastrate von 14 SPS. Diese Kombination macht ihn zur überlegenen Wahl für präzise Messungen langsamer Signale, wo Standard-SAR-Wandler mit geringerer Auflösung oder höherer Abtastrate unzureichend wären oder unnötig komplex.

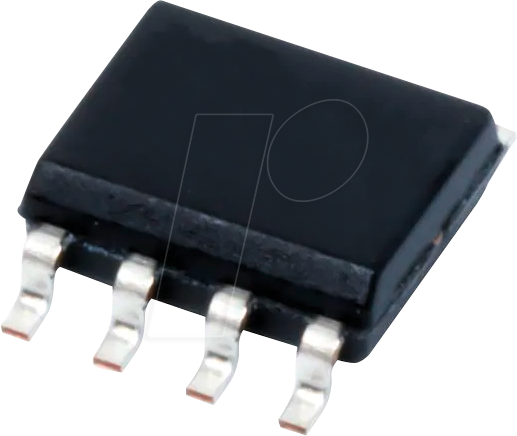

Welchen Vorteil bietet das SO-8 Gehäuse?
Das SO-8 (Small Outline Package) Gehäuse ist ein Standard-SMD-Gehäuse (Surface Mount Device), das eine gute Balance zwischen Größe und Bestückbarkeit bietet. Es ermöglicht eine platzsparende Integration auf Leiterplatten und ist für gängige Fertigungsprozesse geeignet.
