MCP3426A0-E/SN: Präzision und Leistung für anspruchsvolle Messaufgaben
Der MCP3426A0-E/SN ist die ideale Lösung für Entwickler und Ingenieure, die eine hochpräzise und zuverlässige analog-digitale Wandlung für ihre Projekte benötigen. Wenn Sie präzise Messungen von analogen Signalen in digitale Daten umwandeln müssen, sei es in industriellen Steuerungen, Messtechnik, Konsumelektronik oder IoT-Anwendungen, bietet dieser 16-Bit A/D-Wandler die nötige Performance und Genauigkeit, um Ihre Anforderungen zu erfüllen und Standardlösungen zu übertreffen.
Überlegene Präzision und Funktionalität
Im Vergleich zu herkömmlichen A/D-Wandlern, die oft eine geringere Auflösung oder eingeschränkte Kanalkapazität aufweisen, setzt der MCP3426A0-E/SN neue Maßstäbe. Mit einer Auflösung von 16 Bit ermöglicht er die Erfassung feinster Signalnuancen, was für Anwendungen, bei denen selbst kleinste Abweichungen kritisch sind, unerlässlich ist. Die zwei vollwertigen Kanäle bieten Flexibilität und die Möglichkeit, mehrere analoge Quellen gleichzeitig zu verarbeiten, ohne zusätzliche Komponenten oder komplexe Multiplexer-Schaltungen.
Technische Exzellenz des MCP3426A0-E/SN
Der MCP3426A0-E/SN basiert auf einer Sigma-Delta-Architektur, die sich durch ihre herausragende Linearität und ihr geringes Rauschen auszeichnet. Diese Technologie ist besonders vorteilhaft bei der Wandlung von Signalen mit geringer Amplitude, wo Rauschunterdrückung entscheidend für die Signalintegrität ist. Die integrierte Oszillator- und Taktgenerierung vereinfacht das Schaltungsdesign und reduziert die Anzahl externer Komponenten.
Vorteile auf einen Blick:
- Höchste Auflösung: 16 Bit für eine detailgetreue Abbildung analoger Signale.
- Zwei unabhängige Kanäle: Ermöglicht gleichzeitige Messung von zwei analogen Quellen.
- Geringes Rauschen: Sigma-Delta-Architektur minimiert Störeinflüsse für saubere Messwerte.
- Hohe Genauigkeit: Bietet präzise Umwandlungsergebnisse, essentiell für kritische Anwendungen.
- Flexible Schnittstelle: I2C-Kommunikationsprotokoll für einfache Integration in bestehende Systeme.
- Energieeffizienz: Optimiert für geringen Stromverbrauch, ideal für batteriebetriebene Geräte.

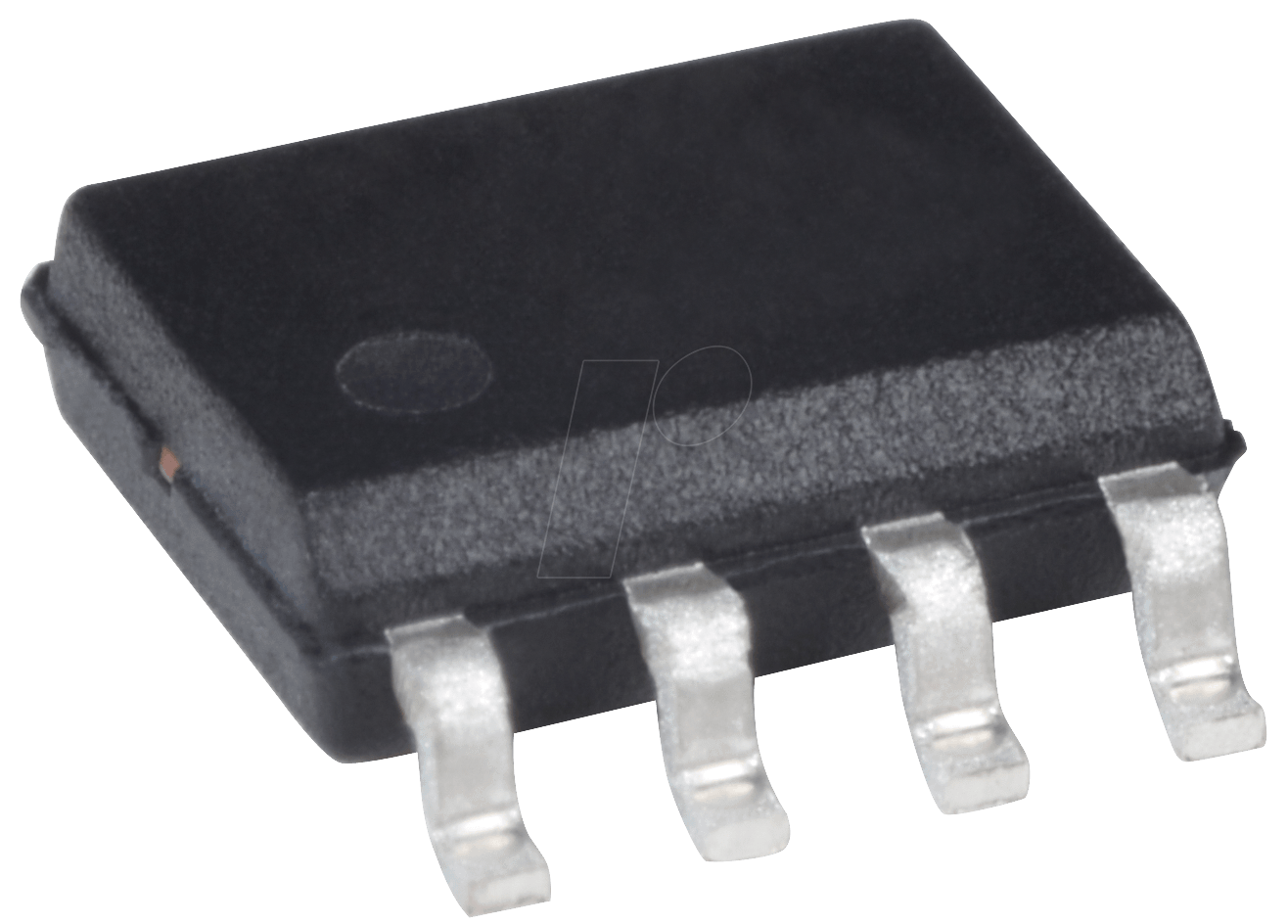

- Kompakte Bauform: SO-8 Gehäuse spart wertvollen Platz auf der Platine.
Anwendungsgebiete: Wo Präzision zählt
Die Vielseitigkeit des MCP3426A0-E/SN eröffnet ein breites Spektrum an Einsatzmöglichkeiten:
- Industrielle Automatisierung: Überwachung von Prozessparametern wie Temperatur, Druck, Füllstand und Feuchtigkeit mit höchster Genauigkeit zur Prozessoptimierung und Qualitätskontrolle.
- Messtechnik: Aufbau von hochpräzisen Messinstrumenten, Datensammlern und Prüfgeräten, bei denen genaue analoge Messungen unerlässlich sind.
- Medizintechnik: Erfassung von biologischen Signalen wie EKG, EEG oder physiologischen Messwerten, wo Rauscharmut und hohe Auflösung entscheidend für die Diagnose sind.
- Verbraucherelektronik: Integration in Audiogeräte, Umweltsensoren, Batteriemanagementsysteme und andere anspruchsvolle Konsumgüter.
- Umweltmonitoring: Erfassung von Wetterdaten, Luftqualitätsparametern oder Wasseranalysen.
- IoT-Anwendungen: Ermöglichung präziser Sensorintegration in vernetzten Systemen zur Erfassung und Übertragung von Messdaten.
Detaillierte Spezifikationen und Leistung
Der MCP3426A0-E/SN zeichnet sich durch seine fortschrittliche Sigma-Delta-Technologie aus, die eine effektive Abtastrate von bis zu 240 Samples pro Sekunde bei voller 16-Bit-Auflösung ermöglicht. Die integrierte programmierbare Verstärkungseinheit (PGA) erlaubt die Anpassung des Eingangsbereichs, was die Messung sowohl von kleinen als auch von größeren Signalamplituden optimiert. Die I2C-Schnittstelle mit adressierbarer Slave-ID erleichtert die parallele Anbindung mehrerer Bausteine auf einem Bus.
Produkteigenschaften im Überblick
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Typ | Analog-Digital-Wandler (A/D-Wandler) |
| Auflösung | 16 Bit |
| Anzahl der Kanäle | 2 |
| Architektur | Sigma-Delta |
| Schnittstelle | I2C |
| Betriebsspannung | 2,7 V bis 5,5 V |
| Stromverbrauch | Typisch < 200 µA (bei aktiver Konvertierung) |
| Gehäuse | SO-8 |
| Besonderheiten | Integrierter PGA, programmierbare Abtastrate |
| Temperaturbereich | -40 °C bis +125 °C |
Präzise Integration und einfache Handhabung
Das kompakte SO-8 Gehäuse des MCP3426A0-E/SN minimiert den Platzbedarf auf Ihrer Leiterplatte und erleichtert die Bestückung auch bei dichten Designs. Die I2C-Kommunikationsschnittstelle ist standardisiert und in den meisten Mikrocontroller-Architekturen nativ implementiert, was die Entwicklungszeit erheblich verkürzt. Die Konfiguration des A/D-Wandlers, einschließlich Kanalwahl, Verstärkung und Abtastrate, erfolgt einfach und flexibel über die I2C-Befehle.
Häufig gestellte Fragen (FAQ) zu MCP3426A0-E/SN – A/D-Wandler, 16-bit, 2-Kanal, SO-8
Was ist die Hauptanwendung des MCP3426A0-E/SN?
Der MCP3426A0-E/SN eignet sich hervorragend für Anwendungen, die eine hochpräzise Umwandlung von analogen Signalen in digitale Daten erfordern. Dies umfasst Mess- und Regeltechnik, industrielle Steuerungssysteme, medizinische Geräte und anspruchsvolle Verbraucherelektronik, bei denen Rauscharmut und eine hohe Auflösung von entscheidender Bedeutung sind.
Warum ist die 16-Bit Auflösung des MCP3426A0-E/SN wichtig?
Die 16-Bit Auflösung bedeutet, dass der Wandler 2 hoch 16, also 65.536 mögliche diskrete Werte zur Darstellung eines analogen Eingangs bereithält. Dies ermöglicht die Erfassung sehr feiner Änderungen im analogen Signal, was für präzise Messungen und die Vermeidung von Quantisierungsfehlern unerlässlich ist, insbesondere bei Signalen mit geringer Amplitude.
Wie unterscheidet sich der MCP3426A0-E/SN von anderen A/D-Wandlern?
Der MCP3426A0-E/SN hebt sich durch seine Kombination aus 16-Bit Auflösung, zwei unabhängigen Kanälen, der Sigma-Delta-Architektur für geringes Rauschen und einer einfachen I2C-Schnittstelle ab. Dies macht ihn zu einer leistungsstarken und flexiblen Lösung, die oft eine bessere Leistung und einfachere Integration als einfachere A/D-Wandler bietet.
Kann der MCP3426A0-E/SN an verschiedenen Mikrocontrollern verwendet werden?
Ja, dank der standardisierten I2C-Schnittstelle kann der MCP3426A0-E/SN mit einer Vielzahl von Mikrocontrollern von verschiedenen Herstellern (wie z.B. Microchip, STMicroelectronics, ESP32-basierte Systeme etc.) verwendet werden, die über eine I2C-Master-Funktionalität verfügen.
Wie wirkt sich die programmierbare Verstärkung (PGA) aus?
Die integrierte programmierbare Verstärkungseinheit (PGA) ermöglicht es, die Empfindlichkeit des Eingangskanals anzupassen. Dies ist besonders nützlich, wenn Sie Signale mit unterschiedlichen Amplituden messen müssen. Durch die Verstärkung kleiner Signale können Sie deren Auflösung verbessern und die Genauigkeit der Messung erhöhen.
Welche Auswirkungen hat der geringe Stromverbrauch auf meine Anwendung?
Der geringe Stromverbrauch des MCP3426A0-E/SN ist ideal für batteriebetriebene Geräte und energieeffiziente Designs. Dies verlängert die Batterielaufzeit und ermöglicht den Einsatz in Systemen, bei denen Energieeinsparung Priorität hat, ohne die Messgenauigkeit zu beeinträchtigen.
Benötige ich zusätzliche Komponenten für die Funktion des MCP3426A0-E/SN?
Die Sigma-Delta-Architektur des MCP3426A0-E/SN enthält bereits einen Großteil der notwendigen Schaltungselemente, einschließlich Oszillator und Taktgenerator. Typischerweise werden nur wenige externe Komponenten wie Entkopplungskondensatoren benötigt, was den Schaltungsaufwand und die Stückliste reduziert.
