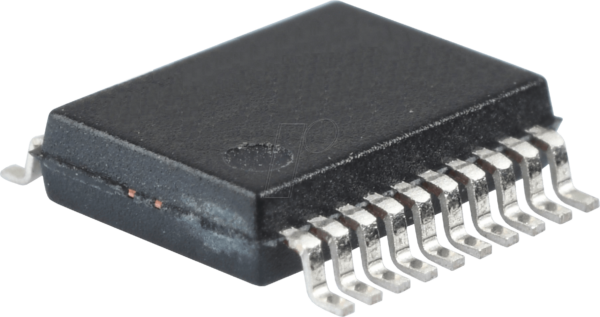

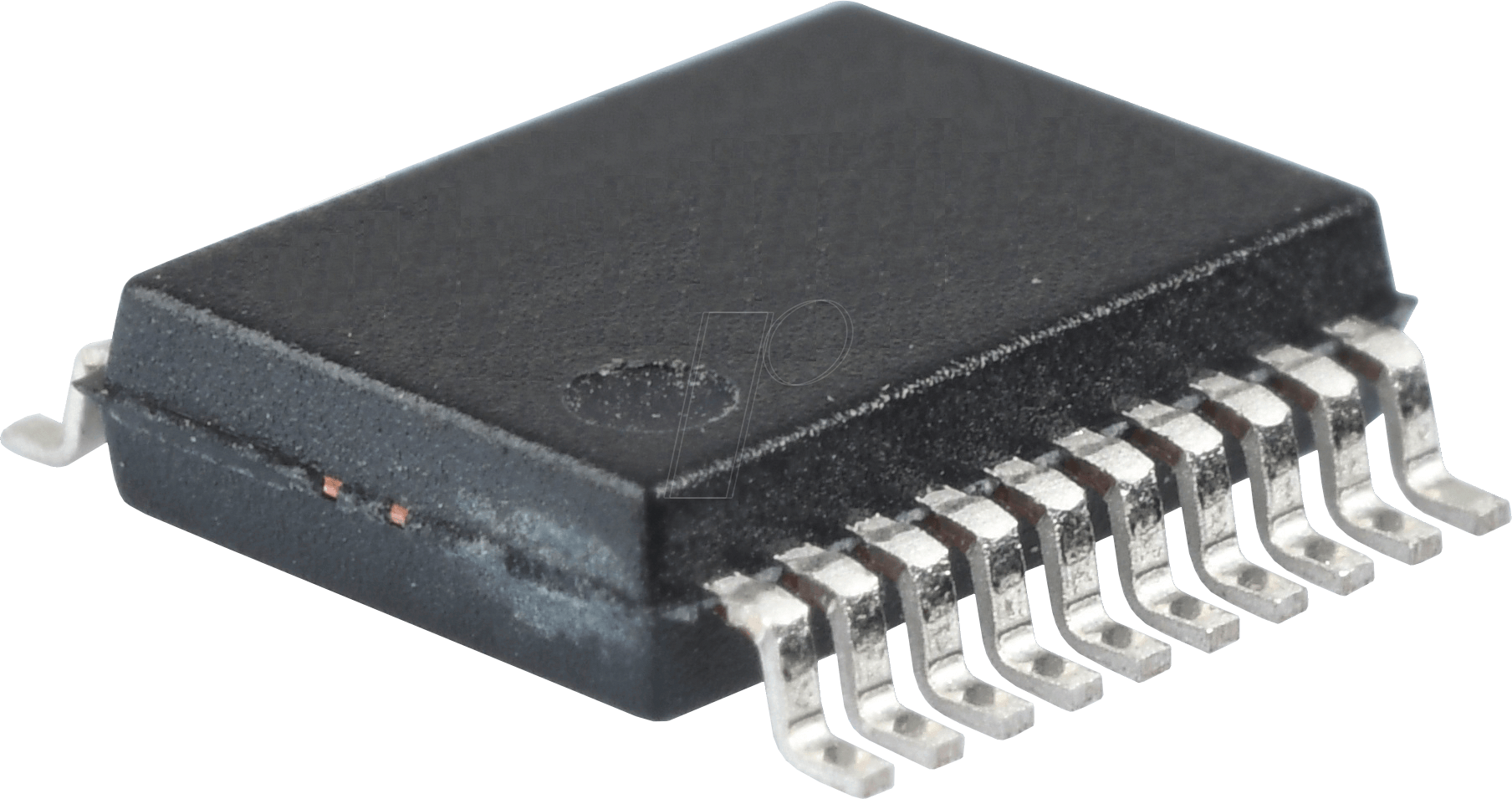

MCP 2515-I/ST – CAN-Controller mit SPI Schnittstelle, TSSOP-20: Die Brücke zu zuverlässiger CAN-Kommunikation
Sie suchen nach einer robusten und leistungsfähigen Lösung zur Integration von CAN-Bus-Funktionalität in Ihre Elektronikprojekte oder industriellen Anwendungen? Der MCP 2515-I/ST – CAN-Controller mit SPI Schnittstelle in der kompakten TSSOP-20 Bauform ist die Antwort für Entwickler und Ingenieure, die eine präzise und zuverlässige Datenübertragung über CAN-Netzwerke benötigen, ohne auf komplexe Schnittstellen oder umständliche Konfigurationen angewiesen zu sein.
Warum der MCP 2515-I/ST – Ihre überlegene Wahl für CAN-Konnektivität
Im Gegensatz zu Standardlösungen, die oft Kompromisse bei Geschwindigkeit, Zuverlässigkeit oder Integrationsaufwand erfordern, bietet der MCP 2515-I/ST eine direkt ansteuerbare SPI-Schnittstelle, die eine schnelle und einfache Anbindung an Mikrocontroller ermöglicht. Dies reduziert signifikant den Entwicklungsaufwand und eliminiert potenzielle Fehlerquellen, die bei komplexeren Protokollen oder Hardware-Implementierungen auftreten können. Seine dedizierte CAN-Controller-Architektur garantiert effizientes und fehlerfreies Senden und Empfangen von CAN-Nachrichten, selbst in anspruchsvollen Umgebungen, was ihn zur idealen Wahl für Automobilanwendungen, industrielle Automatisierung, Robotik und IoT-Lösungen macht.
Leistungsmerkmale und Vorteile des MCP 2515-I/ST
Der MCP 2515-I/ST zeichnet sich durch eine Reihe von Merkmalen aus, die ihn zu einem unverzichtbaren Baustein für jeden machen, der auf zuverlässige CAN-Kommunikation angewiesen ist:
- Hohe Integrationsdichte: Die TSSOP-20 Bauform ermöglicht eine platzsparende Integration auf Leiterplatten, was besonders in kompakten Geräten von Vorteil ist.
- Standardisierte SPI-Schnittstelle: Bietet eine direkte und einfache Anbindung an eine Vielzahl von Mikrocontrollern, was den Integrationsaufwand minimiert und die Entwicklungszeit verkürzt.
- Robustes CAN-Protokoll: Unterstützt den CAN-Standard (Controller Area Network), der für seine hohe Fehlertoleranz und Zuverlässigkeit bekannt ist, ideal für raue Umgebungen.
- Flexible Nachrichtenfilterung: Ermöglicht die Konfiguration von bis zu 30 Filter- und Maskenregistern, um gezielt die gewünschten CAN-Nachrichten zu empfangen und die Verarbeitungsleistung zu optimieren.
- Puffermanagement: Ausgestattet mit zwei Sende- und zwei Empfangspuffern mit Prioritätssteuerung zur effizienten Handhabung von CAN-Nachrichten.
- Umfassende Statusinformationen: Bietet detaillierte Statusregister, die über Fehler und Betriebszustände informieren, was die Diagnose und Fehlersuche erleichtert.
- Erfüllt Industriestandards: Entwickelt für den Einsatz in anspruchsvollen Umgebungen, bietet er die notwendige Zuverlässigkeit für professionelle Anwendungen.
- Breite Kompatibilität: Lässt sich nahtlos mit gängigen Mikrocontroller-Architekturen integrieren, darunter PIC, AVR, STM32 und viele mehr.
Technische Spezifikationen und Einsatzgebiete
Der MCP 2515-I/ST ist ein hochintegrierter CAN-Controller, der die CAN 2.0B-Protokollspezifikation erfüllt. Seine Hauptfunktion ist die Bereitstellung einer effizienten Schnittstelle zwischen einem Host-Mikrocontroller und einem CAN-Bus. Die Kommunikation zwischen dem Host und dem MCP 2515-I/ST erfolgt über die serielle Peripherie-Schnittstelle (SPI), ein weit verbreitetes und robustes Protokoll. Die TSSOP-20 (Thin Shrink Small Outline Package) Bauform zeichnet sich durch ihre geringe Bauhöhe und ihre kompakten Abmessungen aus, was eine hohe Packungsdichte auf Leiterplatten ermöglicht und Platz spart.
Dieser Controller ist darauf ausgelegt, die Komplexität der CAN-Bus-Kommunikation zu abstrahieren, sodass sich Entwickler auf die Anwendungslogik konzentrieren können, anstatt sich mit den Feinheiten des CAN-Protokolls auseinandersetzen zu müssen. Die Fähigkeit, Fehler zu erkennen und zu melden, sowie die integrierten Puffer und Filter tragen maßgeblich zur Stabilität und Effizienz des gesamten Systems bei.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Controller-Typ | CAN-Controller mit integriertem Transceiver (im Falle des MCP2551/MCP2562, hier jedoch nur der Controller MCP2515) |
| Schnittstelle zum Host | SPI (Serial Peripheral Interface) |
| CAN-Protokoll-Unterstützung | CAN 2.0B aktiv |
| Bauform | TSSOP-20 (Thin Shrink Small Outline Package) |
| Betriebsspannung | Typisch 2.7V bis 5.5V (abhängig von der spezifischen Variante, die hier nicht detailliert spezifiziert ist, aber der Standardbereich für diese ICs) |
| Datenübertragungsrate (CAN-Bus) | Bis zu 1 Mbit/s (standardmäßig, konfigurierbar) |
| Nachrichtenfilterung | Bis zu 30 Filter- und Maskenregister |
| Puffer | Zwei Sende- und zwei Empfangspuffer mit Prioritätssteuerung |
| Fehlerbehandlung | Integrierte Fehlererkennung und -meldung (Bitfehler, Stuff-Fehler, CRC-Fehler etc.) |
| Temperaturbereich | Industrieller Temperaturbereich (typisch -40°C bis +85°C für die -I/ST Variante) |
| Anwendungsbereiche | Automobiltechnik, industrielle Automatisierung, Robotik, IoT-Geräte, Embedded-Systeme, Datenlogger |
Anwendungsbereiche: Wo der MCP 2515-I/ST glänzt
Die Vielseitigkeit des MCP 2515-I/ST ermöglicht seinen Einsatz in einer breiten Palette von Anwendungen, wo zuverlässige und effiziente Datenkommunikation unerlässlich ist. In der Automobiltechnik dient er als Kernkomponente für die Vernetzung von Steuergeräten (ECUs), sei es für Antriebsstrangmanagement, Infotainmentsysteme oder Fahrerassistenzsysteme. Die Robustheit und Fehlerresistenz des CAN-Protokolls sind hierbei von entscheidender Bedeutung.
Im Bereich der industriellen Automatisierung ermöglicht der MCP 2515-I/ST die Vernetzung von Sensoren, Aktoren und Steuerungseinheiten in Produktionsstraßen, Fertigungsanlagen und Prozesssteuerungen. Er erlaubt die Echtzeitkommunikation zwischen verschiedenen Maschinen und Systemen, was zu optimierten Produktionsabläufen und erhöhter Effizienz führt.
Die Robotik profitiert ebenfalls von der schnellen und zuverlässigen Kommunikation des MCP 2515-I/ST, insbesondere bei der Steuerung von Roboterarmen, mobilen Plattformen und der Koordination mehrerer Roboter in einem Arbeitsbereich. Die präzise Datenübertragung ist entscheidend für die genaue Ausführung von Bewegungen und Aufgaben.
Auch im aufstrebenden Feld des Internet of Things (IoT) findet der MCP 2515-I/ST Anwendung. Er kann als Gateway oder als integrierte Komponente in IoT-Geräten fungieren, die in verteilten Netzwerken agieren und Daten über CAN-Bus-ähnliche Protokolle austauschen müssen. Dies ist besonders relevant für industrielle IoT-Anwendungen (IIoT).
Zudem ist der MCP 2515-I/ST eine ausgezeichnete Wahl für Embedded-Systeme und Datenlogger, bei denen eine kostengünstige und dennoch leistungsfähige CAN-Schnittstelle benötigt wird, um Systemzustände zu erfassen, zu überwachen und zu protokollieren.
Integration und Konfiguration
Die Implementierung des MCP 2515-I/ST in Ihr System ist dank der SPI-Schnittstelle und der klaren Registerstruktur unkompliziert. Sie benötigen lediglich einen Mikrocontroller mit SPI-Peripherie und eine entsprechende CAN-Bus-Transceiver-Schaltung (z.B. MCP2551 oder MCP2562), um eine vollständige CAN-Schnittstelle zu realisieren. Die Konfiguration erfolgt durch das Schreiben und Lesen von Registern über SPI, was eine hohe Flexibilität bei der Anpassung an spezifische Netzwerkbedingungen und Anforderungen ermöglicht.
Die detaillierte Dokumentation des Herstellers bietet umfassende Anleitungen zur Registerkonfiguration, zur Fehlerbehandlung und zur Optimierung der CAN-Kommunikation. Dies ermöglicht es Entwicklern, die Leistungsfähigkeit des MCP 2515-I/ST voll auszuschöpfen und robuste CAN-Netzwerke aufzubauen.
FAQ – Häufig gestellte Fragen zu MCP 2515-I/ST – CAN-Controller mit SPI Schnittstelle, TSSOP-20
Benötige ich zusätzlich einen CAN-Transceiver, wenn ich den MCP 2515-I/ST verwende?
Ja, der MCP 2515 ist ein reiner CAN-Controller. Für die physische Anbindung an den CAN-Bus benötigen Sie zusätzlich einen CAN-Transceiver-IC (z.B. MCP2551, MCP2562), der die Logikpegel des Controllers in differenzielle CAN-Bus-Signale umwandelt und umgekehrt.
Welche Mikrocontroller sind mit dem MCP 2515-I/ST kompatibel?
Der MCP 2515-I/ST ist mit praktisch jedem Mikrocontroller kompatibel, der eine SPI-Schnittstelle (Master-Modus) unterstützt. Dazu gehören populäre Architekturen wie PIC, AVR, ARM (z.B. STM32, NXP), ESP32 und viele andere.
Wie konfiguriere ich die Baudrate des CAN-Busses mit dem MCP 2515-I/ST?
Die Baudrate des CAN-Busses wird durch die Konfiguration der Bit-Timing-Register des MCP 2515 festgelegt. Dies geschieht durch das Schreiben spezifischer Werte in die CNF1, CNF2 und CNF3 Register über die SPI-Schnittstelle. Die genauen Werte hängen von der gewünschten Baudrate und der Taktfrequenz des Controllers ab.
Wie werden Nachrichten mit dem MCP 2515-I/ST gefiltert?
Der MCP 2515 verfügt über eine leistungsfähige Nachrichtenfilterungsfunktion. Sie können bis zu 30 Filter- und Maskenregister konfigurieren, um gezielt nur die CAN-IDs zu empfangen, die für Ihre Anwendung relevant sind. Dies entlastet den Host-Mikrocontroller erheblich.
Ist der MCP 2515-I/ST für den Einsatz in sicherheitskritischen Anwendungen geeignet?
Der MCP 2515-I/ST ist ein leistungsfähiger CAN-Controller, der für viele industrielle und automotive Anwendungen gut geeignet ist. Für sicherheitskritische Anwendungen im Sinne von funktionale Sicherheit (ISO 26262) sollten jedoch zusätzlich Maßnahmen zur Fehlererkennung und -behandlung auf Systemebene implementiert werden, oder es sollten dedizierte sicherheitszertifizierte Komponenten in Betracht gezogen werden, sofern dies vom Anwendungsfall gefordert ist.
Welchen Vorteil bietet die TSSOP-20 Bauform?
Die TSSOP-20 Bauform ist eine SMD-Bauform (Surface Mount Device), die sich durch ihre geringe Höhe und kompakten Abmessungen auszeichnet. Dies ermöglicht eine hohe Integrationsdichte auf Leiterplatten und ist ideal für Anwendungen, bei denen Platz eine kritische Rolle spielt.
Wie handhabt der MCP 2515-I/ST Fehler auf dem CAN-Bus?
Der MCP 2515-I/ST verfügt über integrierte Mechanismen zur Fehlererkennung, wie z.B. Erkennung von Bitfehlern, Stuff-Fehlern, CRC-Fehlern und Acknowledgement-Fehlern. Diese Fehler werden in Statusregistern gemeldet, was eine schnelle Diagnose und Reaktion auf Busprobleme ermöglicht.
