MCP23S17-E/SP – Der intelligente Bus-Controller für erweiterte I/O-Anforderungen
Sind Sie ein Entwickler, Ingenieur oder Bastler, der die Funktionalität seiner Mikrocontroller-Systeme durch zusätzliche Ein- und Ausgänge (I/Os) erweitern möchte? Der MCP23S17-E/SP bietet eine leistungsstarke und flexible Lösung zur Steuerung von bis zu 16 digitalen I/Os über eine einfache SPI-Schnittstelle. Dieses Bauteil überwindet die Beschränkungen integrierter Controller und ermöglicht komplexe Steuerungsaufgaben in Embedded-Systemen, Automatisierungsprojekten und IoT-Anwendungen.
Maximale Flexibilität und Leistung durch SPI-Schnittstelle
Der MCP23S17-E/SP zeichnet sich durch seine Fähigkeit aus, über die serielle Peripherieschnittstelle (SPI) mit einem Host-Controller zu kommunizieren. Dies minimiert die Anzahl der benötigten Steuerleitungen erheblich, was insbesondere beiplatinensparenden Designs von unschätzbarem Wert ist. Im Gegensatz zu parallelen I/O-Expander-Chips, die oft viele dedizierte Pins am Mikrocontroller belegen, nutzt der SPI-Bus des MCP23S17-E/SP lediglich vier Pins (MOSI, MISO, SCK, CS). Dies ermöglicht eine deutliche Reduzierung des Verdrahtungsaufwands und vereinfacht das Layout von Leiterplatten. Die Push-Pull-Ausgabecharakteristik der I/Os sorgt für klare Signalpegel und schnelle Schaltzeiten, was für anspruchsvolle Anwendungen unerlässlich ist.
Erweiterte Ein- und Ausgabe-Möglichkeiten
Mit insgesamt 16 konfigurierbaren I/O-Pins bietet der MCP23S17-E/SP eine substanzielle Erweiterung der Steuerungsfähigkeiten Ihres Systems. Jeder Pin kann unabhängig als Eingang oder Ausgang konfiguriert werden. Dies eröffnet eine Vielzahl von Anwendungsszenarien, von der Ansteuerung von LEDs und Relais bis hin zur Erfassung von Sensordaten. Die interne Architektur des Chips ermöglicht eine einfache Adressierung der einzelnen Pins und Register, was die Integration in bestehende Softwaresysteme vereinfacht. Die Unterstützung für bis zu acht Geräte über denselben SPI-Bus durch die konfigurierbare Adressierung (A0, A1, A2 Pins) ist ein weiterer entscheidender Vorteil gegenüber Einzellösungen, die oft eine eigene Schnittstelle pro Erweiterungsmodul erfordern.
Hervorragende Leistung und Zuverlässigkeit
Der MCP23S17-E/SP wurde für Zuverlässigkeit und Effizienz entwickelt. Die Push-Pull-Treiber der I/Os gewährleisten eine starke Ansteuerung, die auch bei größeren Lasten stabile Signalpegel aufrechterhält. Dies minimiert das Risiko von Rauschproblemen und sorgt für eine robuste Datenübertragung. Die I/O-Pins sind mit einem eingebauten Verpolungsschutz ausgestattet, was die Lebensdauer des Bauteils und die Sicherheit des Gesamtsystems erhöht. Die Betriebsspannung von 2,7V bis 5,5V macht ihn kompatibel mit einer breiten Palette von Mikrocontrollern und Systemspannungen, was seine Vielseitigkeit weiter unterstreicht.
Vorteile des MCP23S17-E/SP
- Umfassende I/O-Erweiterung: 16 konfigurierbare digitale Ein-/Ausgänge zur flexiblen Systemerweiterung.
- Effiziente SPI-Kommunikation: Reduziert den Verdrahtungsaufwand und belegt nur wenige Pins am Mikrocontroller.
- Hohe Schaltgeschwindigkeit: Push-Pull-Ausgänge für schnelle und zuverlässige Signalübergänge.
- Configurability: Jeder Pin kann individuell als Eingang oder Ausgang konfiguriert werden.
- Daisy-Chaining-Fähigkeit: Bis zu 8 MCP23S17-Geräte können über denselben SPI-Bus adressiert werden.
- Integrierter Verpolungsschutz: Erhöht die Robustheit und Lebensdauer des Bauteils.
- Breiter Betriebsspannungsbereich: Kompatibel mit 2,7V bis 5,5V Systemen.
- Geringer Stromverbrauch: Effiziente Auslegung für energiesparende Anwendungen.
Produkteigenschaften im Überblick
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Hersteller | Microchip Technology |
| Bauteilbezeichnung | MCP23S17-E/SP |
| Funktion | 16-Bit SPI I/O Expander |
| Schnittstelle | SPI (Serial Peripheral Interface) |
| Anzahl I/O-Pins | 16 (bidirektional, konfigurierbar) |
| I/O-Ausgangstyp | Push-Pull |
| Betriebsspannung (Vdd) | 2,7 V bis 5,5 V |

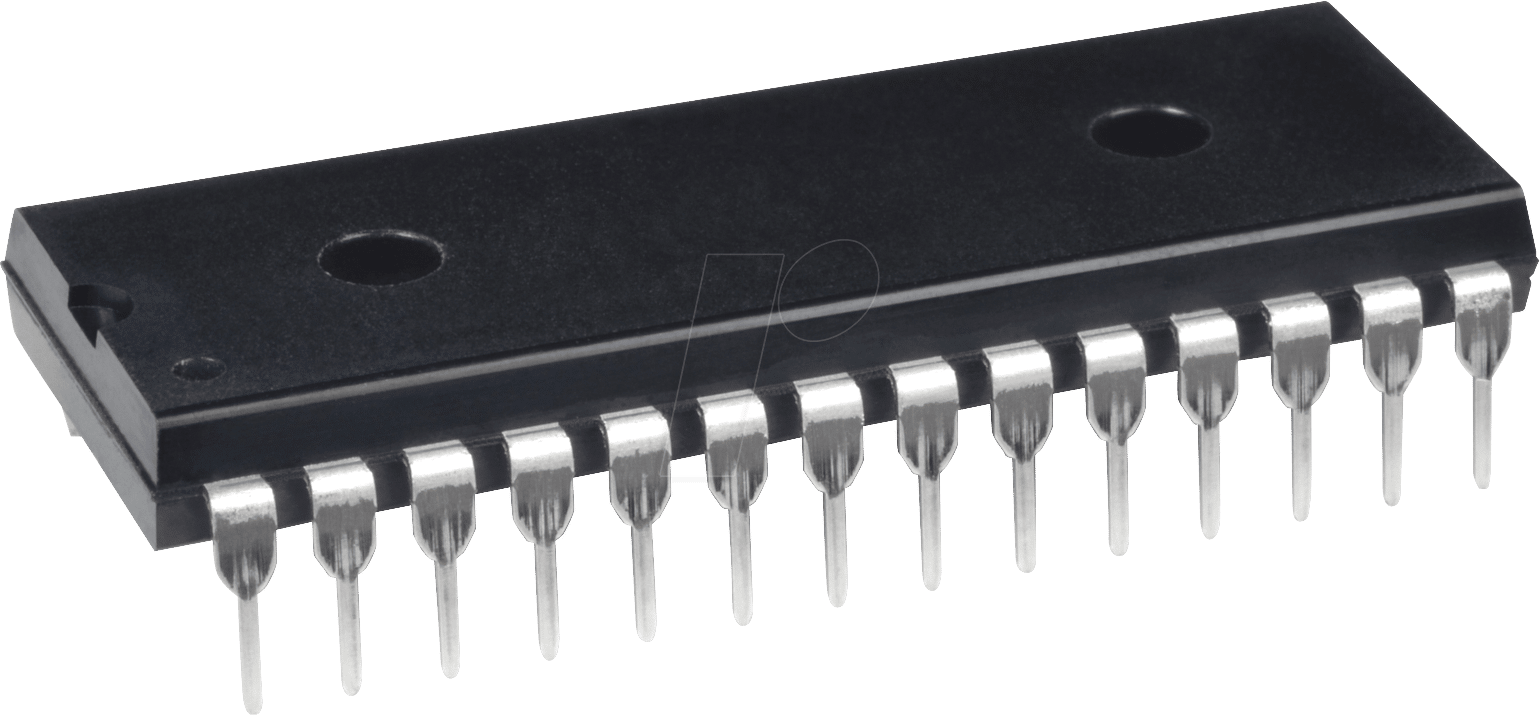

| Gehäuseform | S-DIL-28 (28-polig, Dual-In-Line) |
| Adressierbarkeit | Bis zu 8 Geräte über SPI-Bus (konfigurierbare Adresspins A0, A1, A2) |
| Integrierte Peripherie | Configurable Interrupts, Hardware Adress-Pins, Bank-Register-Umschaltung |
| Temperaturbereich | Industrieller Bereich (-40°C bis +85°C) |
| Anwendungsgebiete | Embedded-Systeme, Automatisierungstechnik, IoT-Geräte, Hobbyelektronik, Sensornetzwerke |
Anwendungsbereiche und technische Tiefe
Der MCP23S17-E/SP ist ein vielseitiger Baustein, der in zahlreichen technischen Disziplinen seinen Einsatz findet. In der Automatisierungstechnik ermöglicht er die einfache Anbindung von Sensoren (z.B. Taster, Reed-Kontakte, Temperatursensoren) und Aktoren (z.B. Relais, Magnetventile, kleine Motoren), ohne den Hauptprozessor zu belasten. Die Fähigkeit, mehrere MCP23S17-Chips kaskadiert zu betreiben, erlaubt die Steuerung einer großen Anzahl von Peripheriegeräten über einen einzigen Mikrocontroller, was die Komplexität von Industrieanlagen und Gebäudeautomationssystemen signifikant reduziert. Für Entwickler von IoT-Geräten bietet der Chip eine kostengünstige Möglichkeit, die Konnektivität und Interaktionsfähigkeit ihrer Produkte zu erhöhen. Sei es die Steuerung von Beleuchtungssystemen, die Erfassung von Umgebungsdaten oder die Bedienung von Haushaltsgeräten – der MCP23S17-E/SP liefert die notwendige I/O-Flexibilität. Im Bereich der Hobbyelektronik und des Rapid Prototyping ist dieser I/O-Expander ein unverzichtbares Werkzeug. Bastler und Maker können damit ihre Arduino-, Raspberry Pi- oder ESP32-Projekte erweitern und komplexere Interaktionen realisieren, ohne sich um die Pin-Beschränkungen der Mikrocontroller-Boards sorgen zu müssen. Die klare und gut dokumentierte SPI-Schnittstelle erleichtert die Softwareimplementierung erheblich.
Die Push-Pull-Treiber der I/O-Pins bieten eine hohe Stromtreiberfähigkeit, was bedeutet, dass auch Komponenten mit höherem Strombedarf direkt (innerhalb der Spezifikationen) angesteuert werden können, ohne dass zusätzliche Treiberstufen erforderlich sind. Dies spart Platz und Kosten auf der Leiterplatte. Die integrierte Interrupt-Funktionalität ermöglicht es, dass der MCP23S17 den Mikrocontroller benachrichtigt, sobald sich der Zustand eines konfigurierten Eingangs ändert. Dies ist besonders nützlich für ereignisgesteuerte Systeme, da der Mikrocontroller nicht ständig alle Eingänge abfragen muss (Polling), was die Rechenlast reduziert und das System energieeffizienter macht.
Die konfigurierbare Adressierung über die Pins A0, A1 und A2 ist ein entscheidender Vorteil für Systemdesign, bei dem viele I/O-Expander zum Einsatz kommen. Durch die Kombination der SPI-Chip-Select-Leitung mit den adäquaten Einstellungen der Adresspins können bis zu acht MCP23S17-Chips über denselben SPI-Bus angesprochen werden. Dies erlaubt die Adressierung von insgesamt 128 I/O-Pins, was eine Skalierbarkeit ermöglicht, die mit On-Chip-Peripherie allein nicht erreichbar wäre.
Häufig gestellte Fragen zu MCP23S17-E/SP – Bus-Controller, Push-Pull, S-DIL-28
Wie wird der MCP23S17-E/SP an einen Mikrocontroller angeschlossen?
Der MCP23S17-E/SP wird über die serielle SPI-Schnittstelle an einen Host-Mikrocontroller angeschlossen. Dies erfordert typischerweise vier Hauptverbindungen: SPI Clock (SCK), Master Out Slave In (MOSI), Master In Slave Out (MISO) und Chip Select (CS). Zusätzlich müssen die Adresspins (A0, A1, A2) entsprechend konfiguriert werden, um die eindeutige Adressierung des Bauteils im SPI-Bus zu ermöglichen.
Kann ich mehr als einen MCP23S17-E/SP an denselben SPI-Bus anschließen?
Ja, der MCP23S17-E/SP unterstützt das „Daisy-Chaining“ über die SPI-Schnittstelle. Durch die Konfiguration der Adresspins (A0, A1, A2) können bis zu acht MCP23S17-Chips auf demselben SPI-Bus angesprochen werden. Jeder Chip kann über seine individuelle Adresse von den anderen unterschieden werden.
Was bedeutet „Push-Pull“ bei den Ausgangstreibern des MCP23S17-E/SP?
Push-Pull bedeutet, dass der Ausgangstreiber des MCP23S17-E/SP sowohl aktiv Strom in Richtung Vdd (High-Pegel) „drücken“ als auch aktiv Strom in Richtung Masse (Low-Pegel) „ziehen“ kann. Dies führt zu schnelleren und schärferen Signalflanken im Vergleich zu Open-Drain-Ausgängen und ermöglicht die Ansteuerung von Lasten mit höherem Strombedarf.
Welche Betriebsspannungen unterstützt der MCP23S17-E/SP?
Der MCP23S17-E/SP ist für einen breiten Betriebsspannungsbereich von 2,7 Volt bis 5,5 Volt ausgelegt. Dies macht ihn kompatibel mit vielen gängigen Mikrocontrollern, die mit 3,3V oder 5V arbeiten.
Wie kann ich die I/O-Pins des MCP23S17-E/SP konfigurieren?
Die Konfiguration der I/O-Pins (als Eingang oder Ausgang) erfolgt über spezielle Register im MCP23S17, die über die SPI-Schnittstelle beschrieben werden. Das IODIR (I/O Direction Register) bestimmt die Richtung jedes einzelnen Pins. Weitere Register wie das GPPU (Global Pull-Up Resistor Enable Register) ermöglichen die Aktivierung interner Pull-Up-Widerstände für Eingangspins.
Bietet der MCP23S17-E/SP eine Interrupt-Funktion?
Ja, der MCP23S17-E/SP verfügt über konfigurierbare Interrupt-Ausgänge (INTA und INTB). Diese können so eingestellt werden, dass sie eine Änderung des Zustands eines Eingangs signalisieren. Dies ermöglicht eine ereignisgesteuerte Kommunikation mit dem Host-Mikrocontroller, was die Effizienz und Reaktionsfähigkeit des Systems verbessert.
Was ist der Vorteil der Verwendung eines S-DIL-28 Gehäuses?
Das S-DIL-28 (Shrink Dual-In-Line) Gehäuse ist eine kompaktere Version des traditionellen DIL-Gehäuses. Es ist für die Durchsteckmontage (Through-Hole Technology) auf Leiterplatten konzipiert und bietet eine einfache Handhabung und Lötbarkeit, insbesondere für Prototypenbau und kleinere Serien. Es bietet zudem eine gute mechanische Stabilität.
