MCP 23S08-E/P – Der Intelligente SPI-Erweiterungsbaustein für Ihre Mikrocontroller-Projekte
Der MCP 23S08-E/P ist ein hochmoderner SPI-Erweiterungsbaustein, der die Anzahl der I/O-Pins Ihres Mikrocontrollers signifikant erhöht. Er richtet sich primär an Embedded-System-Entwickler, Maker und Ingenieure, die anspruchsvolle Steuerungs- und Automatisierungsprojekte realisieren, bei denen die integrierten Pins eines Mikrocontrollers an ihre Grenzen stoßen. Wenn Sie eine zuverlässige und skalierbare Lösung suchen, um die Funktionalität Ihrer bestehenden Hardware zu erweitern und komplexe Schnittstellen zu managen, ist dieser Baustein die ideale Wahl.
Maximale I/O-Erweiterung über SPI: Vorteile des MCP 23S08-E/P
Der MCP 23S08-E/P übertrifft Standardlösungen, indem er eine elegante und effiziente Erweiterung der digitalen Ein- und Ausgänge über die serielle SPI-Schnittstelle ermöglicht. Dies reduziert die Notwendigkeit komplexer Multiplexing-Schaltungen oder den Einsatz mehrerer Mikrocontroller, was zu einer vereinfachten Hardware-Gestaltung und Kosteneinsparungen führt. Die Push-Pull-Ausgänge gewährleisten eine starke Signalintegrität und geringe Stromaufnahme, was ihn für eine breite Palette von Anwendungen prädestiniert, von der Sensorabfrage bis zur Ansteuerung von Aktoren.
- Erweiterte Konnektivität: Bietet 8 konfigurierbare Ein- und Ausgangs-Pins, die über eine SPI-Schnittstelle angesprochen werden.
- Hohe Flexibilität: Jeder Pin kann individuell als Eingang oder Ausgang konfiguriert werden, mit oder ohne Pull-up-Widerstand.
- Effiziente Datenübertragung: Die SPI-Kommunikation ermöglicht eine schnelle und zuverlässige Datenübertragung zwischen Mikrocontroller und Erweiterungsbaustein.
- Geringer Stromverbrauch: Optimiert für energieeffiziente Anwendungen, sowohl im aktiven Betrieb als auch im Standby-Modus.
- Push-Pull-Ausgänge: Bieten eine starke Treibfähigkeit und klare Signalpegel, was die Ansteuerung von Peripheriegeräten erleichtert.
- Robustheit und Zuverlässigkeit: Entwickelt für den professionellen Einsatz, mit hoher Störfestigkeit und langer Lebensdauer.
- Platzersparnis: Reduziert die Komplexität der Leiterplattengestaltung durch die Zentralisierung von I/O-Ressourcen.
Detaillierte Spezifikationen und technische Merkmale

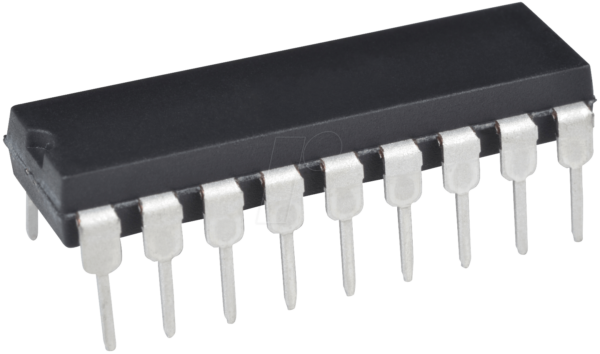

Der MCP 23S08-E/P ist ein IC (Integrated Circuit), der in einem DIL-18 Gehäuse (Dual In-line Package) geliefert wird. Dieses Gehäuseformat ist ideal für die einfache Montage auf Steckplatinen und Through-Hole-Leiterplatten, was ihn für Prototyping- und Kleinserienproduktionen besonders attraktiv macht. Seine Kernfunktionalität liegt in der Bereitstellung von acht bidirektionalen I/O-Pins, die über einen SPI-Bus gesteuert werden. Die Adressierung des Bausteins erfolgt über drei Adresspins (A0, A1, A2), was die parallele Nutzung mehrerer MCP23S08-Chips an einem einzigen SPI-Bus ermöglicht.
Die Konfiguration jedes einzelnen Pins – ob als Eingang oder Ausgang, mit oder ohne integriertem Pull-up-Widerstand – erfolgt durch das Schreiben in spezifische Register des Bausteins. Dies bietet eine außergewöhnliche Flexibilität bei der Anpassung an die jeweilige Anwendung. Die Push-Pull-Ausgangsstufe sorgt für eine effiziente Signalübertragung und minimiert den Stromverbrauch im Vergleich zu Open-Drain-Ausgängen.
Die Spannungsversorgung erfolgt über einen weiten Bereich, typischerweise von 1.8V bis 5.5V, was die Kompatibilität mit einer Vielzahl von Mikrocontrollern und Systemspannungen gewährleistet. Die serielle Peripherie-Schnittstelle (SPI) arbeitet mit Clock-Frequenzen bis zu 10 MHz, was eine schnelle Abfrage und Steuerung der I/O-Pins ermöglicht.
Anwendungsbereiche und Einsatzmöglichkeiten
Die Vielseitigkeit des MCP23S08-E/P eröffnet eine breite Palette von Anwendungsmöglichkeiten in unterschiedlichen Branchen. Im Bereich der industriellen Automatisierung kann er zur Ansteuerung von Relais, Schrittmotoren oder zur Erfassung von Zuständen von Sensoren und Schaltern eingesetzt werden. Für Maker und Hobbyisten ist er ein unverzichtbares Werkzeug zur Erweiterung von Projekten mit Mikrocontrollern wie Arduino oder Raspberry Pi, um mehr LEDs, Taster, Motoren oder Displays anzusteuern.
In der Medizintechnik kann der Baustein zur Steuerung von medizinischen Geräten oder zur Erfassung von Patientendaten verwendet werden, wo Zuverlässigkeit und präzise Steuerung entscheidend sind. Auch in der Telekommunikation und bei der Entwicklung von IoT-Geräten (Internet of Things) findet der MCP23S08-E/P Anwendung, um die Konnektivität und Funktionalität zu erhöhen.
Weitere typische Einsatzgebiete umfassen:
- Erweiterung von Displayschnittstellen
- Ansteuerung von LED-Arrays und Matrixanzeigen
- Überwachung von Tastern, Schaltern und Sensoren
- Steuerung von kleinen Motoren und Aktoren
- Implementierung von benutzerfreundlichen Bedienoberflächen
- Datenprotokollierung und Logging
| Eigenschaft | Details |
|---|---|
| Gehäusetyp | DIL-18 (Dual In-line Package) |
| Schnittstelle | SPI (Serial Peripheral Interface) |
| Anzahl I/O-Pins | 8 bidirektionale |
| Konfigurierbarkeit der Pins | Eingang/Ausgang mit/ohne Pull-up |
| Ausgangstreiber | Push-Pull |
| Betriebsspannung | 1.8V bis 5.5V |
| SPI-Taktfrequenz | Bis zu 10 MHz |
| Adressierbarkeit | 3 Adresspins (A0, A1, A2) für Multi-Chip-Betrieb |
| Temperaturbereich | Industrieller Bereich, spezifiziert durch Herstellerdatenblatt |
| Energieeffizienz | Optimiert für geringen Stromverbrauch |
Erweiterte Konfigurationsmöglichkeiten und Registerübersicht
Die Leistungsfähigkeit des MCP23S08-E/P liegt in seinen internen Registern, die eine detaillierte Steuerung jedes einzelnen I/O-Pins ermöglichen. Zu den wichtigsten Registern gehören:
- IODIR (I/O Direction Register): Definiert die Richtung jedes Pins als Ein- oder Ausgang. Ein Bit auf 1 bedeutet Eingang, ein Bit auf 0 bedeutet Ausgang.
- IPOL (Input Polarity Register): Kehrt die Logik des Eingangssignals um. Nützlich für die Anpassung an Sensoren mit invertierter Logik.
- GPINTEN (Interrupt-on-Change Enable Register): Aktiviert Interrupts für jeden Pin, die bei einer Änderung des Eingangszustandes ausgelöst werden. Dies ermöglicht eine ereignisgesteuerte Verarbeitung anstelle von ständigem Polling.
- DEFVAL (Default Interrupt Value Register): Legt den Standardwert für Interrupt-Vergleiche fest.
- INTCON (Interrupt Control Register): Steuert, ob der Interrupt bei Änderung gegenüber dem Default-Wert (DEFVAL) oder gegenüber dem vorherigen Zustand ausgelöst wird.
- IOCON (I/O Expanders Configuration Register): Enthält verschiedene Konfigurationsbits, wie z.B. für die Adressierung, Bank-Modus oder die Spiegelung der I/O-Pins.
- GPPU (General Purpose Pull-Up Register): Ermöglicht die Aktivierung interner Pull-up-Widerstände für jeden Eingangspin. Dies vereinfacht die Anbindung von Schaltern und Tastern erheblich.
- INTCAP (Interrupt Capture Register): Speichert den Zustand jedes Pins zum Zeitpunkt der Interrupt-Auslösung.
- GPIOA (GPIO Port Register): Liest den aktuellen Zustand der Pins oder schreibt den Ausgangszustand für Ausgangs-Pins.
- OLAT (Output Latch Register): Enthält die Werte, die auf die Ausgangs-Pins geschrieben werden sollen, unabhängig vom aktuellen Zustand des Pins.
Diese Registerstruktur ermöglicht eine sehr feingranulare Kontrolle und Anpassung des I/O-Verhaltens, was den MCP23S08-E/P zu einer äußerst leistungsfähigen Lösung für komplexe Steuerungsaufgaben macht.
FAQ – Häufig gestellte Fragen zu MCP 23S08-E/P – Bus-Controller, Push-Pull, DIL-18
Wie viele zusätzliche I/O-Pins bietet der MCP23S08-E/P?
Der MCP23S08-E/P bietet Ihnen 8 zusätzliche, konfigurierbare bidirektionale I/O-Pins, die über die SPI-Schnittstelle Ihres Mikrocontrollers gesteuert werden können.
Welche Art von Schnittstelle wird für die Kommunikation mit dem MCP23S08-E/P verwendet?
Die Kommunikation erfolgt über die serielle Peripherie-Schnittstelle (SPI), eine weit verbreitete und effiziente serielle Kommunikationsprotokoll.
Kann ich mehrere MCP23S08-E/P Bausteine an einem einzigen SPI-Bus verwenden?
Ja, das ist möglich. Der MCP23S08-E/P verfügt über drei Adresspins (A0, A1, A2), die es Ihnen erlauben, bis zu acht MCP23S08-Bausteine (bei gleicher SPI-Clock, aber unterschiedlicher Adressierung) an einem einzigen SPI-Bus anzubinden und einzeln anzusprechen.
Sind integrierte Pull-up-Widerstände für die Eingangspins verfügbar?
Ja, der MCP23S08-E/P verfügt über ein internes Register (GPPU), mit dem Sie für jeden Eingangspin wahlweise einen Pull-up-Widerstand aktivieren können. Dies vereinfacht die Anbindung von Schaltern und Tastern erheblich.
Welche Spannungsbereiche unterstützt der MCP23S08-E/P?
Der Baustein ist für einen weiten Betriebsspannungsbereich von 1.8V bis 5.5V ausgelegt, was ihn kompatibel mit einer Vielzahl von Mikrocontrollern und Systemspannungen macht.
Ist der MCP23S08-E/P für den Einsatz in Prototypen und Hobbyprojekten geeignet?
Absolut. Das DIL-18 Gehäuseformat erleichtert die Handhabung auf Steckplatinen und die einfache Ansteuerung über SPI macht ihn ideal für Prototyping und Hobbyprojekte, ebenso wie für professionelle Kleinserien.
Welche Vorteile bieten die Push-Pull-Ausgänge?
Die Push-Pull-Ausgänge des MCP23S08-E/P bieten eine stärkere Treibfähigkeit und sorgen für klar definierte High- und Low-Signalpegel. Dies ist vorteilhaft für die Ansteuerung von Lasten wie LEDs, Relais oder kleinen Motoren und führt zu einer effizienteren Signalübertragung im Vergleich zu Open-Drain-Ausgängen.
