Erweitern Sie Ihre Mikrocontroller-Projekte mühelos mit der MCP23016 I²C-Bus I/O-Erweiterung
Fällt es Ihnen schwer, ausreichend digitale Ein- und Ausgänge für Ihre komplexen Embedded-Systeme zu finden? Der MCP23016-I/SP ist die ideale Lösung für Entwickler, Ingenieure und Maker, die die Funktionalität ihrer Mikrocontroller-basierten Projekte erweitern möchten, ohne aufwendige Hardware-Revisionen durchführen zu müssen. Dieses vielseitige Bauteil ermöglicht die einfache Anbindung von bis zu 16 zusätzlichen digitalen I/O-Pins über die bewährte I²C-Kommunikationsschnittstelle, was es zu einer unverzichtbaren Komponente für jede Entwicklungsumgebung macht.
Maximale Flexibilität durch I²C-Kommunikation
Die Kernkompetenz des MCP23016-I/SP liegt in seiner Fähigkeit, die Anzahl der verfügbaren digitalen Ein- und Ausgänge eines Mikrocontrollers kostengünstig und mit minimalem Platzbedarf zu erhöhen. Durch die Nutzung des I²C-Busses wird die Anzahl der benötigten Leitungen drastisch reduziert, was die Systemkomplexität verringert und die Flexibilität bei der Platzierung von Komponenten erhöht. Dies ist besonders vorteilhaft in platzbeschränkten Designs oder bei der Anbindung einer Vielzahl von Sensoren und Aktoren. Im Gegensatz zu Lösungen, die dedizierte parallele Schnittstellen erfordern, eliminiert die I²C-Schnittstelle Engpässe bei der Pin-Anzahl des Host-Mikrocontrollers und ermöglicht eine skalierbare Erweiterung.
Umfassende Funktionalität für anspruchsvolle Anwendungen
Mit seinen 16 individuell konfigurierbaren I/O-Pins bietet der MCP23016-I/SP eine bemerkenswerte Flexibilität für eine breite Palette von Anwendungen. Jeder Pin kann entweder als Eingang oder als Ausgang konfiguriert werden, was ihn zu einer perfekten Wahl für die Steuerung von LEDs, Relais, die Erfassung von Tasterzuständen, Sensordaten und vielem mehr macht. Die Möglichkeit, jeden Pin als Eingang mit integriertem Pull-up-Widerstand zu konfigurieren, vereinfacht die Anbindung von Schaltern und Tastern erheblich und reduziert die Notwendigkeit externer Komponenten.
Vorteile des MCP23016-I/SP im Überblick:
- Erweiterte I/O-Kapazität: Fügt bis zu 16 digitale I/O-Pins hinzu und überwindet die Pin-Limits von Mikrocontrollern.
- I²C-Schnittstelle: Ermöglicht eine einfache serielle Kommunikation mit minimalem Verkabelungsaufwand.
- Configurability: Jeder Port kann unabhängig als Ein- oder Ausgang konfiguriert werden.
- Integrierte Pull-up-Widerstände: Vereinfacht die Anbindung von Schaltern und Tastern.
- Hohe Zuverlässigkeit: Entwickelt für den professionellen Einsatz in industriellen und hobbyistischen Projekten.
- Kosteneffizienz: Bietet eine kostengünstige Lösung zur Erweiterung der Funktionalität ohne teure Mikrocontroller-Upgrades.
- Standard-PDIP-28 Gehäuse: Ermöglicht einfache Handhabung und Integration in Prototypen und Produktionsschaltungen.
Technische Spezifikationen und Design-Überlegungen
Der MCP23016-I/SP ist ein CMOS-Baustein, der für eine breite Palette von Betriebsspannungen optimiert ist. Seine Architektur ermöglicht eine einfache Anbindung an praktisch jeden Mikrocontroller, der über eine I²C-Schnittstelle verfügt, wie z.B. Arduinos, Raspberry Pis, ESP32 und viele mehr. Die 28-polige PDIP-Verpackung (Plastic Dual In-line Package) ist ideal für die Prototypenentwicklung auf Steckbrettern und für die Durchsteckmontage in Leiterplatten. Die stromsparende Betriebsweise des Bausteins ist ein weiterer Vorteil, insbesondere bei batteriebetriebenen Anwendungen.
Die interne Registerstruktur des MCP23016 ist klar definiert und dokumentiert, was die Software-Implementierung vereinfacht. Jeder Port hat entsprechende Register zur Steuerung seiner Richtung (Eingang/Ausgang) und zum Lesen/Schreiben seines Zustands. Die I²C-Adresse des Bausteins kann über Hardware-Pins konfiguriert werden, was die parallele Nutzung mehrerer MCP23016-Chips auf demselben I²C-Bus ermöglicht. Diese Fähigkeit zur Adressierung ist entscheidend für die Skalierbarkeit komplexer Systeme.
Anwendungsgebiete: Vielfalt und Potenzial
Die Einsatzmöglichkeiten des MCP23016-I/SP sind nahezu unbegrenzt. In der Automatisierungstechnik kann er zur Steuerung von mehreren Aktoren wie Motoren oder Ventilen sowie zur Erfassung von Zuständen von Sensoren wie Endschaltern oder Niveausensoren verwendet werden. Im Bereich der Robotik ermöglicht er die präzise Ansteuerung von Servomotoren oder die Abfrage von Encoder-Signalen. Für Smart-Home-Anwendungen kann er zur Erweiterung der Steuerungslogik für Beleuchtung, Heizung oder Sicherheitssysteme dienen. Auch in der industriellen Messtechnik, bei der Datenerfassung und in wissenschaftlichen Experimenten spielt der MCP23016 seine Stärken aus, indem er die Schnittstelle zu einer Vielzahl von Peripheriegeräten optimiert.
Produkt-Eigenschaften:
| Eigenschaft | Details |
|---|---|
| Hersteller | Microchip Technology |
| Artikelnummer | MCP23016-I/SP |
| Funktion | I²C-Bus I/O Erweiterung |
| Anzahl I/O-Pins | 16 Bit |
| Schnittstelle | I²C (Inter-Integrated Circuit) |

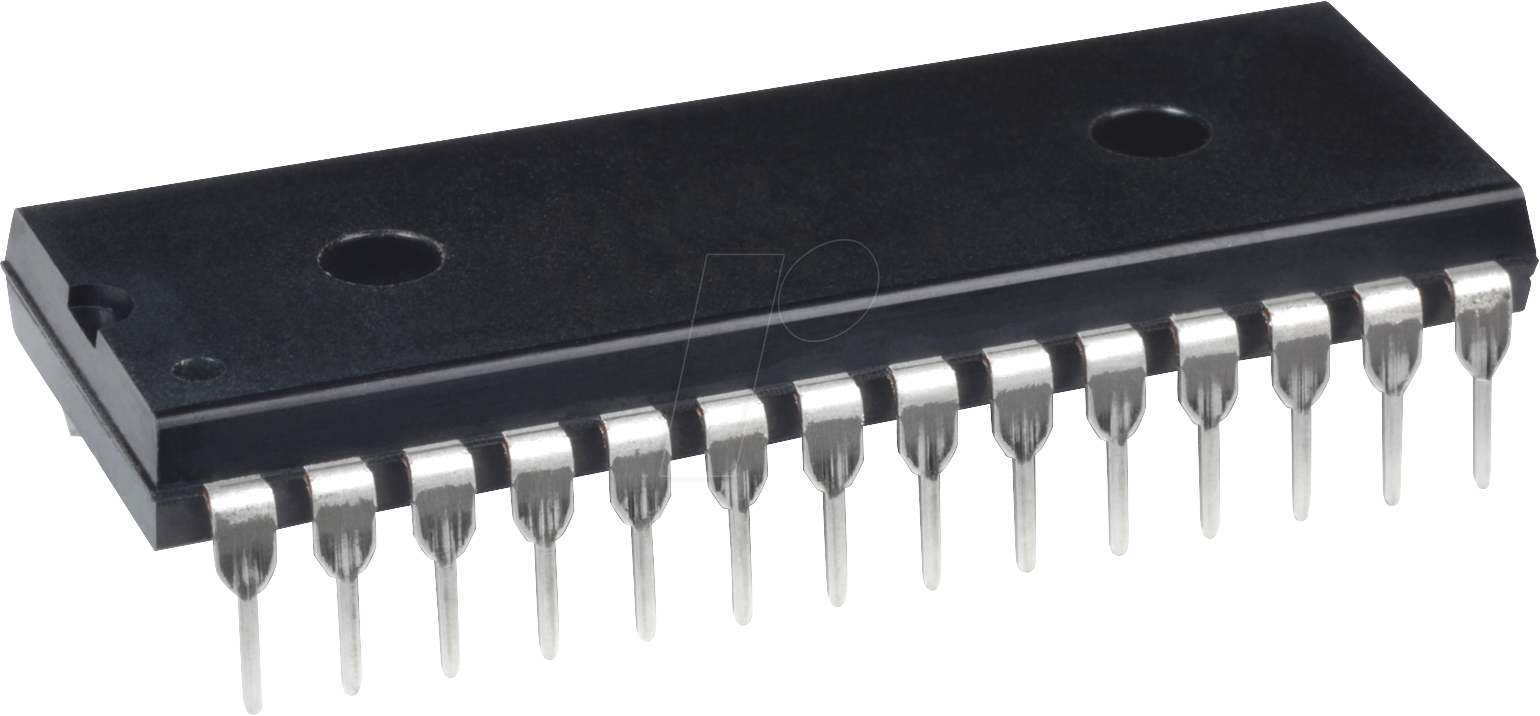

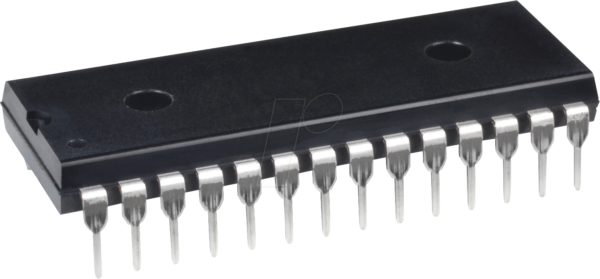

| Gehäusetyp | PDIP-28 (Plastic Dual In-line Package) |
| Betriebsspannung | Typischerweise 1.8V bis 5.5V (gemäß Datenblatt) |
| Konfigurierbarkeit der Pins | Individuell als Eingang oder Ausgang |
| Integrierte Widerstände | Programmierbare Pull-up-Widerstände |
| Bus-Geschwindigkeit | Unterstützt Standard I²C-Frequenzen (bis zu 400 kHz für High-Speed-Modus) |
| Temperaturbereich | Industrieller Bereich (gemäß Datenblatt, typischerweise -40°C bis +85°C) |
| Besonderheiten | Unterstützt bis zu 8 Adressen auf einem Bus durch Adress-Pins |
Tiefergehende technische Aspekte für Experten
Die I²C-Kommunikation des MCP23016 basiert auf einem Master-Slave-Protokoll. In den meisten Anwendungen fungiert der Mikrocontroller als I²C-Master, der die Kommunikation initiiert und steuert. Der MCP23016 agiert als Slave-Gerät. Nach einer Startbedingung und der Übertragung der 7-Bit-Geräteadresse gefolgt vom Read/Write-Bit, werden die internen Register des MCP23016 adressiert. Die Datenübertragung erfolgt Byte-weise, wobei jeder empfangene oder gesendete Byte eine Bestätigung (ACK) vom Gegenüber erwartet. Die integrierten Pull-up-Widerstände sind extern nicht sichtbar, sondern intern im Chip realisiert und können über das IODIR-Register gesteuert werden. Dies ist ein signifikanter Vorteil gegenüber Lösungen, die externe Pull-up-Widerstände erfordern, was zu einer Reduzierung der Stücklisten und einer Vereinfachung des PCB-Layouts führt.
Die Pin-Konfiguration erfolgt über das IODIR-Register (I/O Direction Register). Ein Bit auf ‚1‘ konfiguriert den entsprechenden Pin als Eingang, während ein Bit auf ‚0‘ ihn als Ausgang definiert. Das GPINTEN-Register (Global Interrupt Enable Register) ermöglicht die Aktivierung von Interrupts für jeden Pin, was eine ereignisgesteuerte Programmierung erlaubt, bei der der Mikrocontroller nicht ständig die Pins abfragen muss. Die Interrupt-Funktionalität ist ein Schlüsselmerkmal für energieeffiziente Designs, da der Mikrocontroller in den Schlafmodus versetzt werden kann, bis ein bestimmtes Ereignis einen Interrupt auslöst.
Die zwei verschiedenen Interrupt-Modi, die durch das INTCON-Register (Interrupt Control Register) konfiguriert werden können, bieten zusätzliche Flexibilität: Entweder werden Interrupts bei Pegeländerung generiert (im Vergleich zum vorherigen Zustand) oder bei Erreichen eines definierten Pegels (hoch oder niedrig). Dies erlaubt eine Feinabstimmung der Interrupt-Logik je nach Anforderung der Anwendung. Das DEFVAL-Register (Default Value Register) und das INTVAL-Register (Interrupt Value Register) spielen eine wichtige Rolle bei der Konfiguration von Interrupt-Schwellenwerten und Standardwerten, was insbesondere bei der Erfassung analoger Signale oder der Überwachung von Zuständen von Vorteil ist.
FAQ – Häufig gestellte Fragen zu MCP23016-I/SP – I²C-Bus I/O Erweiterung, 16bit, PDIP-28
Wie viele I/O-Pins kann ich mit dem MCP23016-I/SP hinzufügen?
Der MCP23016-I/SP bietet die Möglichkeit, bis zu 16 zusätzliche digitale Ein- oder Ausgänge zu Ihrem Mikrocontroller-System hinzuzufügen. Diese können flexibel konfiguriert werden, um unterschiedliche Anforderungen zu erfüllen.
Welche Schnittstelle nutzt der MCP23016-I/SP zur Kommunikation?
Der Baustein nutzt die weit verbreitete I²C-Schnittstelle (Inter-Integrated Circuit) zur Kommunikation mit dem Host-Mikrocontroller. Dies ermöglicht eine einfache serielle Verbindung mit nur zwei Datenleitungen (SDA und SCL).
Ist der MCP23016-I/SP für Anfänger geeignet?
Ja, der MCP23016-I/SP ist dank seiner klaren Dokumentation und der I²C-Kommunikation auch für fortgeschrittene Anfänger und Maker gut geeignet, die bereits grundlegende Kenntnisse in Mikrocontroller-Programmierung und elektronischen Schaltungen haben. Viele Entwicklungsboards bieten fertige Bibliotheken zur einfachen Ansteuerung.
Kann ich mehrere MCP23016-Chips auf demselben I²C-Bus verwenden?
Ja, der MCP23016-I/SP unterstützt die Adressierung von bis zu acht Geräten auf demselben I²C-Bus. Dies wird durch die Konfiguration der Adress-Pins (A0, A1, A2) erreicht, die es ermöglicht, jedem Chip eine eindeutige Adresse zuzuweisen.
Welche Spannungsbereiche werden vom MCP23016-I/SP unterstützt?
Der MCP23016-I/SP ist für einen weiten Betriebsspannungsbereich ausgelegt, typischerweise von 1.8V bis 5.5V. Dies macht ihn kompatibel mit einer Vielzahl von Mikrocontrollern und Systemen.
Benötige ich externe Pull-up-Widerstände für die Eingänge?
Nein, der MCP23016-I/SP verfügt über integrierte, programmierbare Pull-up-Widerstände, die für die Eingänge konfiguriert werden können. Dies vereinfacht das Schaltungsdesign und reduziert die Anzahl der benötigten externen Komponenten.
Welche Art von Gehäuse hat der MCP23016-I/SP und wie ist die Montage?
Der MCP23016-I/SP wird im PDIP-28 Gehäuse geliefert. Dieses Gehäuse ist ideal für die Montage auf Steckbrettern (Breadboards) für Prototypen und für die Durchsteckmontage (Through-Hole Technology) auf Standard-Leiterplatten.
